Lüftungsprojekt: entwicklungsstadien

Wie kann man ein typisches Lüftungsprojekt für verschiedene Räumlichkeiten erstellen? Welche Normen gelten für den Luftaustausch? Wie wird der Kanalabschnitt berechnet?

Versuchen wir, diese und einige andere Fragen zu beantworten.

Warum brauchst du es?

Aber in der Tat: Warum versuchen Sie, ein Projekt mit Ihren eigenen Händen zu machen, wenn eine Masse von Spezialisten bereit ist, den entsprechenden Service anzubieten? Das wichtigste und offensichtlichste Motiv ist die Wirtschaftlichkeit. Die ungefähren Kosten des Belüftungsprojekts für ein kleines Café mit einer Fläche von bis zu 100 Quadratmetern betragen etwa 15.000 Rubel, was vor dem Hintergrund des anhaltenden Geldmangels auf der Stufe der Wirtschaftsförderung ziemlich unscheinbar erscheint.

Außerdem: Die Eigenentwicklung des Lüftungssystems ist weniger zeitaufwändig. Die Profilorganisation kann für die Erstellung eines Arbeitsentwurfs von bis zu einem Monat aufwenden. Wie Sie wissen, ist Zeit jedoch Geld: Oft vergehen nicht mehr als ein paar Wochen zwischen dem Beginn der Abschlussarbeiten und dem Empfang des ersten Besuchers.

Stufen des großen Weges

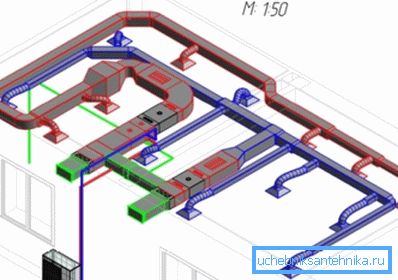

Mit dem Sortiment lokaler Läden können Sie leicht Zubehör abholen. Es ist auch einfach, eine Skizze mit der Angabe der Größe von Personen zu zeichnen, die in der Schule keinen Zeichenunterricht übersprungen haben.

Die Hauptaufgaben reduzieren sich auf Berechnungen.

Was denken wir?

1. Produktivität aus der Luft.
2. Abschnitt der Luftkanäle.
3. Kapazität der Luftverteiler für die Belüftung des Einlasses.

Bitte beachten Sie: Die Belüftung mit nur einem Abluftkanal ist eine akzeptable Lösung für eine Wohnung oder ein Privathaus in einem kleinen Bereich. An öffentlichen Orten wird frische Luft benötigt.

1. Die Notwendigkeit für den von den Ventilatoren erzeugten Druck.
2. Der Bedarf an Heizkraftheizung und Klimaanlage.

In dieser Reihenfolge und weiter.

Leistung

Es wird auf zwei Arten bewertet:

1. Je nach Rauminhalt und Vielseitigkeit des Luftaustauschs hängt er von seiner Zugehörigkeit zu dem einen oder anderen Funktionstyp ab.
2. Bei der Anzahl der Besucher.

Für eine öffentliche Einrichtung müssen wir beide Berechnungen durchführen und dann den größeren Wert auswählen.

Berechnung der Luftwechselfrequenz

Die Berechnungsformel lautet L = n * V, wobei n die Luftwechselrate und V das Gesamtvolumen in Kubikmetern ist. Das Volumen wird bekanntlich als Produkt aus Fläche und Höhe berechnet.

Was ist der Parameter n? Das hängt vom Zimmertyp ab.

Hinweis: In einigen Fällen gibt der aktuelle SNiP-Wert nicht die Multiplizität an, sondern den direkten Luftaustausch für Raum, Sanitäreinrichtungen, Ofen usw.

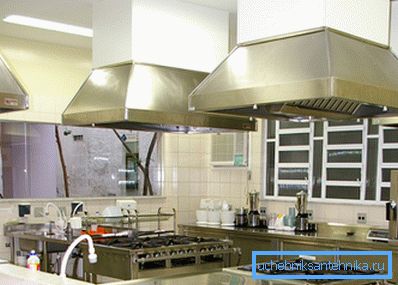

Für die berüchtigte Caféfläche von 100 m2 mit einer Deckenhöhe von 3,5 Metern mit zwei Gasherden und einer Toilette für zwei WC-Becken beträgt der ungefähre Bedarf an Luftaustausch 2x100x3,5 + (100 * 2) + (50 * 2) = 1000 m3 / eine stunde

Berechnung nach Anzahl der Besucher

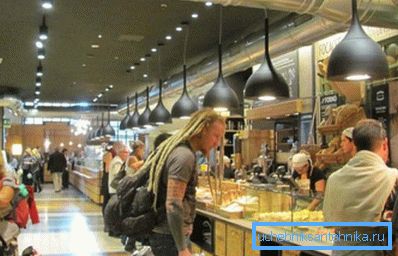

Hier reduziert sich die Berechnungsanweisung auf die Multiplikation der maximalen Besucherzahl und des Luftbedarfs einer Person (es wird angenommen, dass 60 m3 / Stunde für das Erwachen und 30 m3 / Stunde für den Schlafenden sind). Bei einer maximalen Belegung eines Cafés von 20 Personen (Personal und Besucher) lohnt es sich also, ab 20 * 60 = 1200 m3 / Stunde. Da dieser Wert größer ist, lohnt es sich, ihn zukünftig abzuweisen.

Abschnitt

Es wird berechnet als S = L * 2,778 / V, wobei gilt:

• S ist die Kanalquerschnittsfläche.
• L - Luftstrom.
• V - Luftvolumenstrom.
• 2.778 - Koeffizient der Koordination von Werten, wodurch das Ergebnis in Quadratzentimetern erhalten werden kann.

Es ist klar, dass eine Erhöhung der Flussrate den Querschnitt verringert, während die Leistung erhalten bleibt. Der überteuerte Preis ist jedoch erhöhtes Rauschen; Deshalb ist es normalerweise auf Werte von 3-4 m / s beschränkt.

In unserem Fall beträgt der minimale Kanalabschnitt bei einer Flussrate von 4 m / s 1200 * 2,77878 / 4 = 833 cm2. Die einfache Verwendung der Kreisflächenformel ergibt einen Durchmesser von 33 Zentimetern (auf die tatsächliche Rohrgröße gerundet - 350 mm).

Hinweis: In der Praxis werden rechteckige Luftkanäle häufiger für verborgene Dichtungen verwendet. Ihr Querschnitt entspricht dem Produkt der Seiten: Zum Beispiel ist die Größe von 250 x 355 mm für unseren Fall geeignet.

Luftverteiler

Es gibt hier keine universellen Formeln: Produkte werden entsprechend den Randbedingungen aus dem Katalog ausgewählt.

Was genau

• Größen.
• Regelmäßiger Luftstrom.
• Hohe Reichweite bei einer Flussrate von 0,5 m / s (Höhere Geschwindigkeit wird als Zugluft empfunden und führt zu Unbehagen bei den Besuchern).
• Geräuschpegel. In Wohngebäuden wird für gewöhnlich der maximal zulässige Geräuschpegel der Lüftung mit 25 dB angenommen, für öffentliche Plätze - 35 dB.

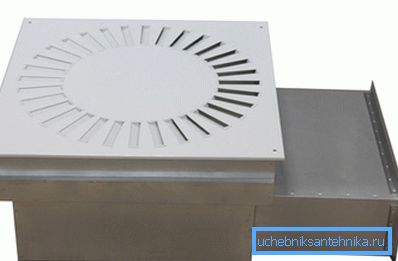

Tipp: Vor dem Luftverteilerrost muss sich eine statische Druckkammer oder ein Adapter befinden, der dazu führt, dass sich die Strömung im rechten Winkel dreht. Andernfalls wird die Luft ungleichmäßig in der Umgebung verteilt, wodurch der Lärm ansteigt oder der Durchsatz abnimmt.

Druck

Die Abhängigkeit des erforderlichen Drucks von der Fläche des belüfteten Raums ist linear: Mit der Vergrößerung der Fläche nimmt die Länge der Luftkanäle zu.

Die schlechte Nachricht für den Designer ist, dass die genaue Berechnung des Lüftungswiderstands sehr kompliziert ist, da dies vom Gewicht der Variablen abhängt:

• Der Durchmesser des Rohrs.
• Die Anzahl der Verbindungen und Drehungen.
• Das Vorhandensein von Filtern und Heizungen.

Die gute Nachricht ist, dass ein zu hoher Lüfterdruck bei fester Leistung nur einen geringfügigen Anstieg des Stromverbrauchs zur Folge hat.

Deshalb wird normalerweise eine vereinfachte Schätzung dieses Parameters verwendet:

• Für Räume mit einer Fläche von 50-150 m2 gelten 75-100 Pa als Standard.
• Mit einer Fläche von 150-350 m2 lohnt es sich, sich auf 100-150 Pa zu konzentrieren.

Wärmeleistung

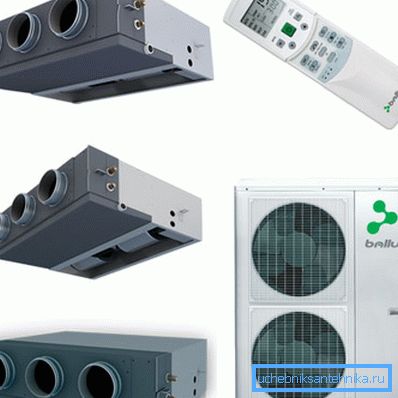

Ein Arbeitsentwurf zur Belüftung beinhaltet häufig die Berechnung der Leistung von Heizungs- und Klimaanlagen.

Da sich die Wärmekapazität der Luft bei Temperaturänderungen nur unwesentlich ändert, wird der Bedarf an Heizleistung des Heizgeräts oder der Luftklimaanlage nur durch die Lüftungskapazität und das Temperaturdelta zwischen der Frischluft und der Straße bestimmt.

Die Wärmeleistung wird nach der Formel P = Dt * L * 0,336 berechnet. Dabei gilt:

1. P ist die Wärmeleistung in Watt.
2. Dt ist der Temperaturunterschied zwischen der Straße und dem Zufluss in Grad.

Tipp: Die Zulufttemperatur für den Winter beträgt + 18 ° C.

1. L - Luftstrom in m3 / Stunde.
2. 0,336 ist die Wärmekapazität von Luft in W * h / m3 * s.

Bei einer Außentemperatur von -15 ° C und einem Zufluss von 1200 m3 / Stunde beträgt die Wärmekapazität des Heizgeräts also 33 * 1200 * 0,336 = 13305 W.

Fazit

Wir hoffen, dass die dem Leser zur Verfügung gestellten Informationen nützlich sind. Weitere Informationen dazu, wie das Projekt für den Raum entworfen wird, finden Sie im Video dieses Artikels. Erfolge!
