Lüftungsklappe: zweck, designmerkmale, bedienung

Klappenventile für die Belüftung oder Drosselklappen regeln und verteilen den Luftstrom in den Belüftungskanälen. Dies ist eine der wichtigsten Möglichkeiten, das System als Ganzes und seine einzelnen Teile zu konfigurieren und zu steuern. Wir werden über das Gerät und die Eigenschaften von Drosselklappen berichten.

Drosselklappen für Lüftungskanäle

Gerät

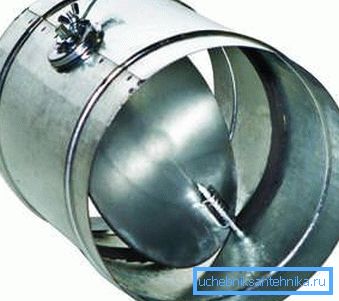

Die Luftklappe für die Belüftung ist ein Rahmen, der der Form des Kanalabschnitts folgt, in dem die Klinge oder das Blattsystem installiert ist. Die auf einer Drehachse montierten Schaufeln oder Schaufeln sorgen für eine stufenlose Einstellung der Position der letzteren (lesen Sie auch den Artikel Lüftungsventil für Kunststofffenster - der Schlüssel zu einem gesunden Mikroklima im Haus).

Die Achse selbst kommt an einem Ende durch das Gehäuse nach außen heraus, wo sich der Steuergriff oder der elektrische / pneumatische Antrieb befindet. Der Rahmen kann als Formteil in den Kanal eingebaut oder wie ein Gitter überlagert werden. Die Verbindungen können Flansch, Verband und Nippel sein.

Durch Drehen der Achse wird das Mischen oder Öffnen des Kanals sichergestellt, wodurch der Durchsatz eingestellt wird. In der extrem geschlossenen Position ist die Klinge parallel zur Ebene des Kanalabschnitts, im äußersten offenen Zustand - fast senkrecht.

Beachten Sie! Um die Achse um mehr als 90 Grad zu drehen, gibt es keinen Punkt, da in diesem Fall bei Beibehaltung der Drehrichtung das Ergebnis in die entgegengesetzte Richtung wechselt.

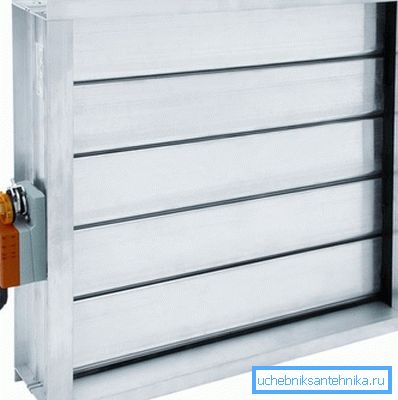

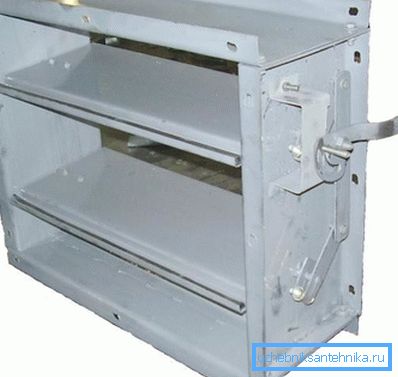

Im Falle eines Schaufelsystems, wenn der Kanal nicht durch eine Schaufel, sondern durch eine Konstruktion wie eine Jalousie blockiert ist, ist die Drehachse nicht eine, sondern so viele wie die Schaufeln. Alle diese Achsen sind auch an einem Ende herausgeführt, wo sie durch eine gemeinsame Teilung miteinander verbunden sind, wodurch alle Klingen in demselben Winkel gedreht werden können.

Arten

Die Ventile werden nach verschiedenen Parametern klassifiziert: Zweck, Form, Steuerungsart des Antriebs und Hauptfunktionen.

Nach Terminvereinbarung können alle Ventile in folgende Gruppen unterteilt werden:

• Luftventile. Entwickelt, um die Bewegung von Luftmassen ohne Beimischung von brennbaren Gasen, schwebenden Aerosolen und Rauch bei Temperaturen von bis zu 80 Grad einzustellen. Der maximale Druck im Kanal beträgt 1500 Pa. Verwendung in Lüftungssystemen von Warenhäusern, Gemüseläden und anderen Haushaltsgegenständen;

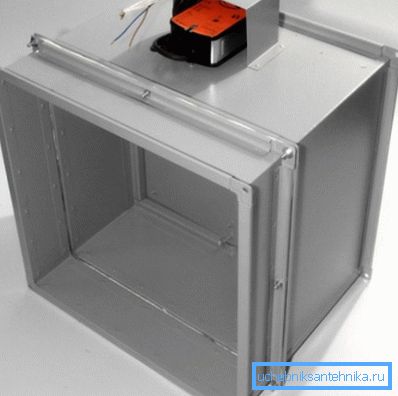

• Feuerfest. Es gibt zwei Arten - feuerhemmend und Rauch. Die ersteren sind normalerweise offen, die letzteren normalerweise geschlossen. Sie schützen die Öffnungen in den umschließenden Bauten vor dem Eindringen von Flammen und entfernen auch Verbrennungsgase aus dem Gebäude.
• Explosionssicher. Kann einer Vielzahl von Feuerlöschgeräten zugeschrieben werden, aber der Hauptunterschied ist die Arbeit in explosionsgefährdeten Umgebungen. Die Konstruktion ist so gestaltet, dass das Auftreten eines Funken während seines Betriebs ausgeschlossen ist;
• Vereinheitlicht. Der gebräuchlichste Dämpfertyp wird in Lüftungs- und Klimaanlagen von Zivil- und Haushaltsgegenständen sowie in Luftheizungssystemen eingesetzt.

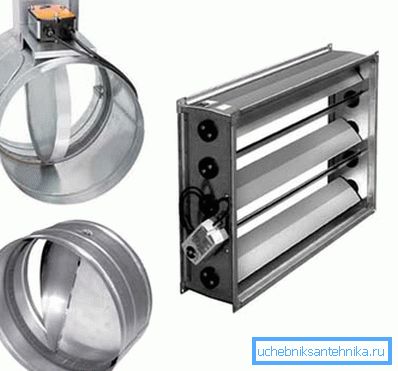

In der Form wiederholen diese Geräte die Konturen des Kanalabschnitts. Daher gibt es drei Haupttypen:

• rund
• rechteckig
• Platz.

Kann auch eingebettet und über Kopf sein.

Durch die Art des Antriebs gibt es solche Varianten:

1. Mechanisch mit Handantrieb (Markierung - "P"). Die Drehachse ist mit einem Hebel oder einer Profilspitze zum Greifen mit einem Schlüssel ausgestattet. Oft ist der Hebel in Form eines Griffs mit einem Winkelmesser ausgeführt, der den Drehwinkel der Klinge zeigt;

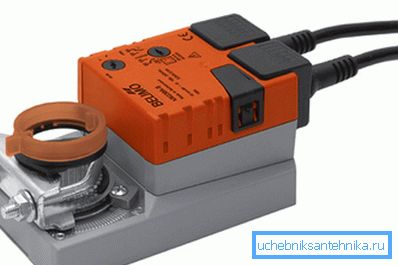

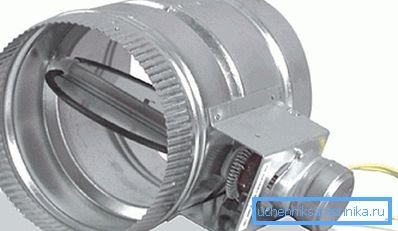

2. Motorisierte Lüftungsklappen (gekennzeichnet mit "E"). Der Steuermechaniker wird von einem am Gerätegehäuse montierten Servo angetrieben. Wird in automatischen Systemen und in Kanälen mit großem Querschnitt verwendet.
3. Ventile mit pneumatischem Antrieb (Markierung - "P"). Unterschied zum elektrischen Antrieb

Darüber hinaus sind Geräte in verschiedene Funktionsgruppen unterteilt:

• Rückschlagventile;
• Notfallgeräte;
• normalerweise offen;
• normalerweise geschlossen;
• gefedert usw.

Die Steuerung kann durch Automatisierung, ein Signal über eine zentrale Fernbedienung oder manuell erfolgen.

Beachten Sie! Der Preis jedes einzelnen Produkts hängt stark von Zweck, Größe, Laufwerkstyp und Hersteller ab. Die billigste Art kann ab einigen hundert Rubel kosten.

Funktionen der Regulierung und Einstellung

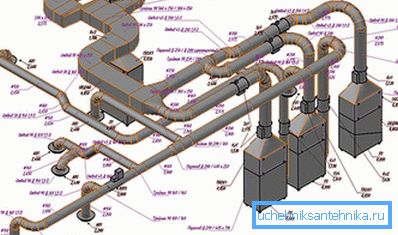

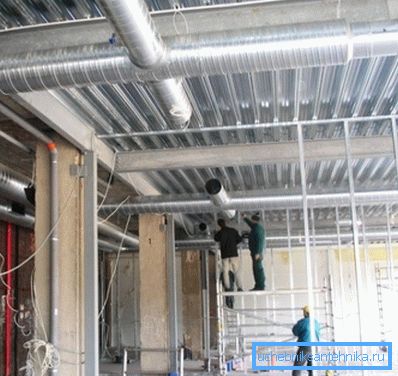

Die Hauptaufgabe beim Einrichten und Debuggen von Lüftungssystemen besteht darin, sicherzustellen, dass die vom Projekt festgelegten Luftstromparameter an allen Standorten des Netzwerks eingestellt werden.

Es ist ziemlich schwierig, dies ohne eigene Grundkenntnisse mit eigenen Händen zu tun, aber wenn Sie sich entscheiden, hilft Ihnen unsere abstrakte Anweisung:

• Der Gesamtdruck und die Lüfterleistung müssen an die Auslegungsdaten angepasst werden. Dies geschieht durch Anpassen der Frequenz seiner Drehung;
• Anschließend konfigurieren Sie mit Hilfe von Justiergeräten die Abzweigungen, die sich näher am Lüfter befinden. Die Leistung dieser Zweige muss zum Design passen. Durch sanftes Schließen der Klappen wird der gewünschte Strömungswiderstand erreicht;
• Überschüssige Luft wird zu den Teilen der Kette geleitet, bei denen die Produktivität der Berechnungen gering ist. An Stellen, wo es keine Einstellvorrichtungen gibt, können Stahlmembranen installiert werden, um einen konstanten Widerstand zu erzeugen.
• Wenn die Luftströmungsraten im Kopfabschnitt des Kreislaufs sowie in den Einlass- und Auslassvorrichtungen mit einem Fehler von nicht mehr als 10% auf Entwurfswerte gebracht werden, kann die Regelung als erfolgreich abgeschlossen betrachtet werden.

Beachten Sie! Es ist darauf zu achten, dass der Leistungsverbrauch der Lüftermotoren mit steigender Leistung steigt.

Fazit

Über Lüftungsventile und -klappen können Sie das System konfigurieren und seine Parameter in Echtzeit anpassen. Automatischer Modus und manuelle Steuerung von Klappenstellgliedern sind möglich, sodass Sie intelligente Lösungen für Klimasysteme entwickeln können.

Das Video in diesem Artikel veranschaulicht deutlich das Gesagte.
