Lüftungskanäle und luftkanäle in wohnungen und häusern

Kein Bau eines Wohnhauses ist ohne die Installation und den Anschluss eines natürlichen oder Zwangsbelüftungssystems abgeschlossen. In mehrstöckigen Gebäuden werden eingebaute Luftkanäle aus Ziegel oder Vollbeton am häufigsten zum Abführen von Abluft aus einem Wohnbereich in die Atmosphäre verwendet, die unmittelbar beim Bau eines Hauses eingebaut werden. Wenn der Lüftungsstapel verstopft ist oder wenn der Kanal an einen anderen Ort gebracht werden muss, werden neue rechteckige Lüftungskanäle aus Metall oder Kunststoff für die Außeninstallation verwendet.

Regeln für die Anordnung von Lüftungskanälen

Bei Reparatur- oder Installationsarbeiten sollten Sie sich bewusst sein, dass die Anordnung eines neuen oder der neuen Ausrüstung des vorhandenen Lüftungssystems mit Ihren eigenen Händen streng nach den geltenden Bauvorschriften und Vorschriften durchgeführt werden muss.

Um dem Leser den Umgang mit dieser einfachen Aufgabe zu erleichtern, wird in diesem Artikel ein kurzer Überblick gegeben, der die Hauptmerkmale der Anordnung von Haupt- und Lüftungsleitungen in Privathäusern und Wohnungen beschreibt.

Verschiedene Lüftungskanäle

Alle Luftkanäle können aufgrund ihrer Konstruktionsmerkmale und der relativen Positionierung der Lüftungskanäle relativ zu den tragenden Wänden des Gebäudes in mehrere Typen unterteilt werden.

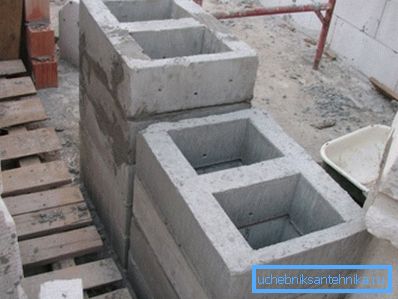

1. Eingebaute Lüftungskanäle mit rechteckigem oder quadratischem Querschnitt werden in der Regel während des Baus in die tragenden Wände eines Gebäudes verlegt. Bei ihrer Herstellung werden meistens Handverlegungen von Lüftungskanälen aus Ziegeln oder die Bildung von speziellen Stahlbetonblöcken verwendet, die für die Installation solcher Systeme bestimmt sind.

1. Falsche oder schwebende Luftkanäle stellen meistens flache Lüftungskanäle in Form von vorgefertigten kastenförmigen Konstruktionen aus verzinktem Stahlblech dar.. Die Installation und der Anschluss solcher Systeme erfolgt nach Abschluss der Bau- und Fertigstellungsarbeiten sowie im Falle einer Neuentwicklung der Räumlichkeiten - nach Abschluss des Umbaus gemäß einem speziell entwickelten technischen Projekt.

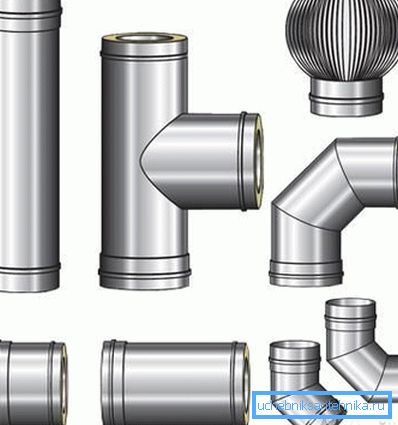

2. Äußere oder mit anderen Worten zusätzliche Lüftungskanäle sind eine freistehende Gebäudestruktur, die an der Außenseite des Gebäudes installiert ist.. Ein solches System kann aus Ziegelstein, Vollbeton sowie vorgefertigten Metallrohren aus verzinktem oder rostfreiem Stahl bestehen.

Tipp! Es wird empfohlen, Luftkanäle in Privathäusern in unmittelbarer Nähe des Ofenkamins zu verlegen. Eine solche Anordnung kann aufgrund des Aufwärtsstroms von warmer Luft das Verlangen erheblich erhöhen und dementsprechend die Effizienz des Belüftungssystems verbessern.

Materialauswahl

Gegenwärtig wird eine große Anzahl verschiedener Materialien für die Installation von Luftkanälen angeboten, deren Preis erheblich variieren kann, die richtige Wahl hängt jedoch hauptsächlich von den spezifischen Konstruktionsbedingungen und der spezifischen Nutzung eines Raums ab.

1. Eingebaute Luftkanäle aus monolithischem Beton weisen eine hohe Festigkeit und Haltbarkeit auf, sind leicht zu warten und zusätzlich haben sie mit einer gleichmäßigen monolithischen Füllung einen geringen Widerstand gegen die Bewegung des Luftstroms.

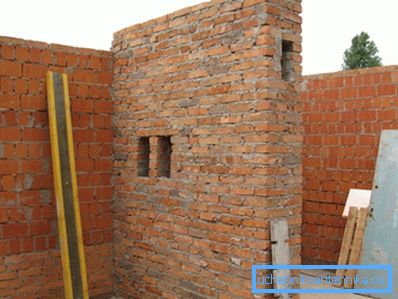

2. Vollziegel weist ähnliche Betriebseigenschaften auf. In den meisten Fällen kann das Mauerwerk der Lüftungskanäle jedoch turbulente Turbulenzen erzeugen, wodurch das Verlangen erheblich verringert wird. Es wird daher empfohlen, es bei der Installation von Lüftungssystemen mit erzwungener Luftzirkulation zu verwenden.

1. Metall- und Kunststoffkanäle für die Belüftung sind frei von diesem Nachteil, sie sind jedoch weniger haltbar und müssen daher vor äußeren mechanischen Einwirkungen geschützt werden. Außerdem unterliegen alle Metallprodukte (außer Edelstahl) der atmosphärischen Korrosion und benötigen daher einen zusätzlichen Schutz gegen Feuchtigkeit, die durch Kondensatbildung entsteht.
2. Für die Installation in einer Ziegel- oder Betonwand werden auch eingebaute Asbestzementkanäle verwendet. Aerodynamisch und leistungsfähig ist dieses Material am besten für die Installation von eingebauten Lüftungssystemen beim Bau eines Ziegel- oder Massivbaus geeignet.

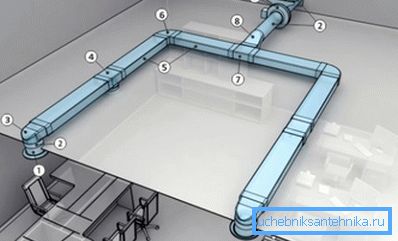

3. Für die Installation eines Lüftungssystems in einem geschlossenen Raum, z. B. hinter abgehängten Decken oder hinter Wandpaneelen aus Gipskartonplatten, sind flache Lüftungskanäle geringer Dicke aus Kunststoff oder Metall gut geeignet.

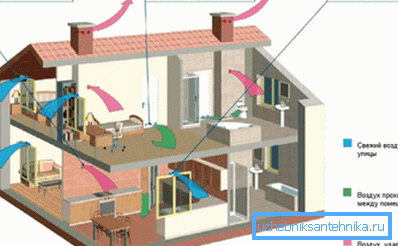

Tipp! Bei der Selbstmontage-Freistrombelüftung mit natürlicher Luftzirkulation wird empfohlen, runde Lüftungskanäle aus Kunststoff zu verwenden, da sie aufgrund ihrer Form und ihrer glatten Innenfläche einen minimalen Widerstand gegen die Luftbewegung bilden.

Unabhängige Herstellung des Kanals

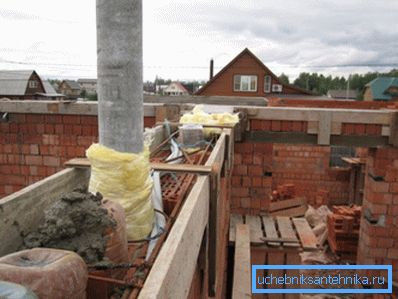

Wie oben erwähnt, ist es am besten, ein rundes Asbestzementrohr für die Installation eines integrierten Kanals zu verwenden. Daher werden im Folgenden schrittweise Anweisungen für die Installation eines solchen Lüftungskanals in einer Mauerwerkswand dargestellt.

1. Die tragende Ziegelmauer und eineinhalbeinhalb Ziegelsteine ​​lagen wie üblich auf der Höhe des Entlüftungsortes.
2. Schneiden Sie an der Unterseite des Asbestzementrohrs die Vorderwand bis zur axialen Linie auf eine Höhe von 120 mm ab, so dass an ihrem Ende ein Stufenfenster entsteht.
3. Montieren Sie auf der oberen Ebene des Mauerwerks das Asbestzementrohr mit dem ausgeschnittenen Fenster in den Raum und befestigen Sie es vorübergehend mit einem Strickdraht an den Baukonstruktionen (Säulen, Balken, Decke).
4. Fahren Sie auf dieselbe Weise mit dem Mauerwerk fort, indem Sie den Ziegel auf die Kante vor und hinter dem Asbestzementrohr platzieren.
5. Daher müssen Sie das obere Ende des Asbestzementrohrs mit dem umgebenden Ziegel auf ein Niveau bringen, das nicht unter dem oberen Teil des Dachfirsts liegt.

Tipp! Um einen horizontalen Lüftungskanal an einer vertikalen Steigleitung in anderen Etagen an der richtigen Stelle des Asbestzementrohrs anzuschließen, muss ein rechteckiges oder quadratisches Fenster mit einer Breite, die seinem Durchmesser entspricht, und einer Höhe von mindestens 120 mm geschnitten werden.

Technische Regulierungsanforderungen

Bei der Durchführung unabhängiger Installationsarbeiten müssen allgemein anerkannte Normen und Regeln für die Anordnung von Lüftungssystemen eingehalten werden. Die Form des inneren Abschnitts und die Abmessungen der Lüftungskanäle müssen den Anforderungen der behördlichen Dokumente entsprechen.

1. Die Abluftöffnung im Raum sollte so nah wie möglich an der Decke liegen und der Abstand von der Oberkante zur Decke sollte nicht mehr als 100 mm betragen.

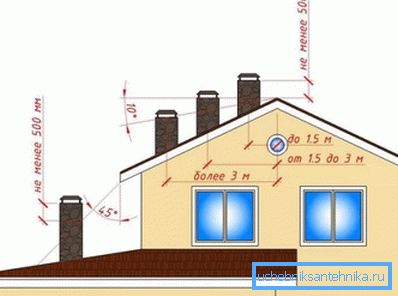

2. Wenn der Auslass des Rohrs auf dem Dach nicht weiter als 1500 mm vom Dachfirst entfernt ist, muss seine Höhe mindestens 500 mm höher sein als der First.

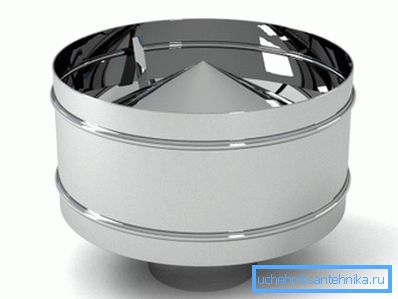

3. Um den natürlichen Schub zu verbessern und den vertikalen Steigleiter vor Niederschlag zu schützen, sollte sein Auslass mit einem speziellen Edelstahl-Abweiser ausgestattet sein.

1. Vertikale Steigleitungen mit natürlicher Luftzirkulation sollten einen Querschnitt von mindestens 140-180 cm haben, was in etwa einem Rohrdurchmesser von 120-150 mm entspricht.
2. Die Querschnittsfläche von vertikalen Steigleitungen mit erzwungener Luftzirkulation sollte mindestens 90 bis 130 cm betragen, was einem Durchmesser eines kreisförmigen Rohres von 100 bis 130 mm entspricht.
3. Alle vertikalen und horizontalen Lüftungskanäle, die durch Treppenhäuser, Dachböden oder andere ungeheizte Räume gehen, sollten eine Wärmedämmung aus Polystyrolschaum oder Mineralwolle mit einer Mindeststärke von 50 mm aufweisen.
4. Um einen normalen Schub zu gewährleisten, müssen in Systemen mit natürlicher oder erzwungener Luftzirkulation alle Verbindungen vollständig dicht und frei von sichtbaren Beschädigungen sein.

Fazit

Unabhängig von der gewählten Material- und Fertigungstechnologie müssen alle Luftkanäle und Lüftungskanäle gemäß SNiP 2.04.05-91 "Heizung, Lüftung und Klimatisierung" den in diesem Dokument angegebenen technischen Eigenschaften voll entsprechen.

Um genauere Informationen zu diesem Problem zu erhalten, können Sie sich das Video in diesem Artikel ansehen oder die einschlägigen rechtlichen und technischen Unterlagen auf unserer Website lesen.
