Lüftungskanäle für belüftung - ansichten, merkmale und

Wichtige Elemente eines Lüftungssystems sind sorgfältig ausgewählte Luftkanäle. Ihre Hauptaufgabe besteht darin, den Frischluftstrom in den Raum zu gewährleisten und den Abfall zu entfernen. Die Effizienz des Lüftungssystems hängt in erster Linie von der korrekten Berechnung des Rohrdurchmessers und der Querschnittsfläche der Kanäle ab. Heute erfahren Sie, wie sich die runden Luftkanäle für die Lüftung von anderen unterscheiden, welche Materialien für verschiedene Typen verwendet werden und wie sie installiert werden.

Moderne natürliche und mechanische Lüftungssysteme für Räumlichkeiten verfügen in der Regel nur über einen Kanal zum Abführen von Abluftmassen. Gleichzeitig sollte Frischluft ungehindert durch Undichtigkeiten und Risse in den Tür- und Fensterblöcken sowie durch spezielle technologische Öffnungen strömen.

Eine weitere Sache - die Be- und Entlüftung, die die Berechnung und Installation von zwei getrennten Kanälen erfordert, die für die Frischluftströmung und die verschmutzte Leistung ausgelegt sind.

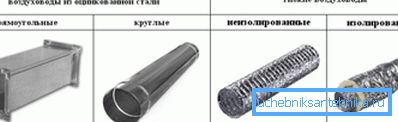

Arten von Kanälen

Der Kauf von Teilen von Lüftungssystemen ist heute problemlos möglich, da die Hersteller ihre Produkte in einer großen Auswahl anbieten. Aus diesem Grund ist der Preis für die meisten Käufer akzeptabel.

Daher müssen Sie bei der Auswahl eines Kanals auf die Gestaltungsmerkmale des Gebäudes achten, für das es gekauft wird. Nachfolgend betrachten wir einige Kriterien, die zum Verständnis der Klassifizierung von Geräten beitragen.

Aufbau

Luftkanäle können sein:

Material

Heute werden verschiedene Materialien für die Produktion verwendet:

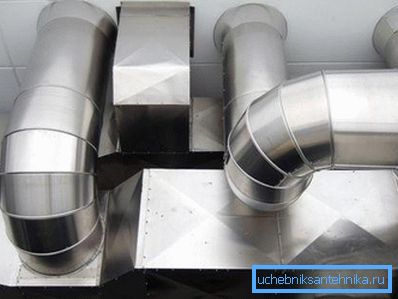

1. Metall - Edelstahl oder verzinkter Stahl, Aluminiumlegierungen. Elemente sind sehr langlebig und halten Feuer und ätzenden Formationen stand. Ihre Installation bereitet keine besonderen Schwierigkeiten, die Lebensdauer der Produkte ist lang.

Die niedrigsten Kosten für galvanisierte Stahlkanäle dieser Kategorie, gleichzeitig Aluminium und Edelstahl, werden für die Kunden wesentlich teurer. Dies war die Hauptnachfrage nach Produkten aus verzinkten Rohren.

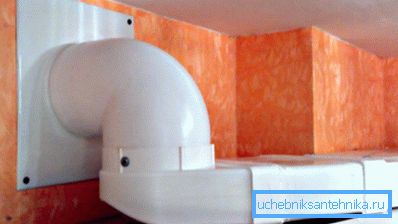

1. Kunststoff, vielmehr hochwertiges Polypropylen, das sich durch geringe Kosten und geringes Gewicht auszeichnet. Die Elemente sind verschleißfest, rosten nicht und sind so dicht wie möglich. Die Installation erfolgt in der Regel von Hand, und die Betriebsdauer beträgt mehrere Jahrzehnte.

Diese und andere materielle Vorteile ziehen viele Verbraucher an. Zu den Mängeln gehören die Schwäche gegenüber mechanischen Beschädigungen und hohen Temperaturen.

1. Flexibel aus Polymeren, sowie gewellte Aluminium-Polymer-Platte, die mit Stahlverstärkung ausgestattet ist. Solche Luftkanäle werden in Lüftungssystemen gleichzeitig mit klassischen starren Luftführungskanälen und entsprechend geformten Komponenten verwendet. Der Nachteil besteht darin, dass die Arbeit von flexiblen Rohrleitungen von zu viel Lärm begleitet wird, was deutlich mehr ist als bei anderen Arten von Luftkanälen.

Schnittform

Klassisch gilt als rechteckig und rund, aber es gibt auch ein Oval.

Die Wahl hängt vom vereinbarten Projekt ab.

1. Runde Kunden haben mehr Kundennachfrage als rechteckige. Dies ist nicht überraschend, da sie einfach zu installieren sind und einen minimalen aerodynamischen Widerstand gegen Luft haben.

Nippelverbindungen und Außenkupplungen werden als Material zum Verbinden von Formelementen und Rohren verwendet. Ein Leck von "Luft" tritt in diesem Fall nicht auf, so dass Sie über die Dichtheit der Schaltung sprechen können.

1. Rechteckige Luftkanäle sind miteinander und mit Formteilen verbunden:

• Flansche;
• Shinorikami;
• Montagewinkel;
• schnappt.

Ihre Installation ist im Vergleich zu rund etwas schwierig und sie haben die schlechteste aerodynamische Leistung. Der unbestrittene Vorteil rechteckiger Luftkanäle ist die perfekte Kombination mit allen Inneneinrichtungen, insbesondere in Räumen mit niedrigen Decken.

Berechnung von Luftleitungen

Nachfolgend finden Sie eine Anleitung, die Ihnen hilft, diese schwierige Angelegenheit zu verstehen:

1. Erstellen Sie ein allgemeines Schema des Lüftungsnetzes, wobei Sie den Bereich der Räumlichkeiten und ihren Zweck berücksichtigen. Berechnen Sie den erforderlichen Luftaustausch in Kubikmetern pro Stunde.
2. Die zweite Stufe ist die Bestimmung der Bewegungsgeschwindigkeit von Luftmassen in Rohren:

• natürliche Belüftung - bis zu 1 m / s;
• Zwangslüftung - 3-5 m / s.

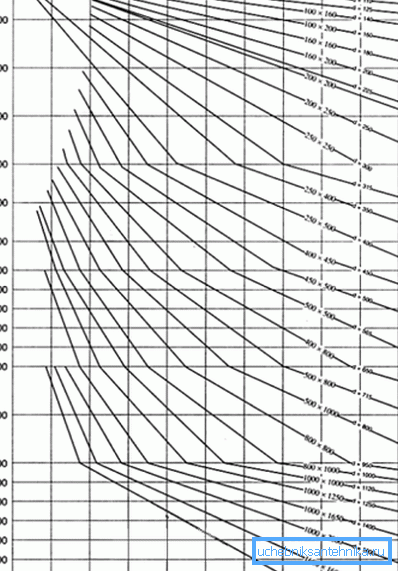

Für die Berechnung ist es am besten, spezielle Diagramme zu verwenden, die von Spezialisten erstellt wurden. Mit ihrer Hilfe wird die Berechnung des Durchmessers des inneren Abschnitts der Kanäle basierend auf den erhaltenen Ergebnissen bestimmt.

Zum Beispiel für künstliche Lüftung mit einem Luftaustauschvolumen von 300 m³/ h und die Geschwindigkeit des Luftstroms von 3 m / s beträgt der optimale Durchmesser des Lüftungskanals 150 mm, wenn der rechteckige Durchmesser 100 mm mal 200 mm beträgt.

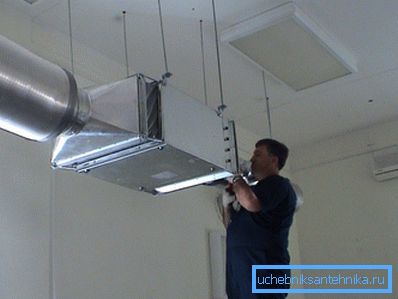

Installation von Luftkanälen

Wichtig bei der Installation luftführender Rohre ist die Entscheidung, ob sie isoliert werden müssen oder nicht. Eine solche zusätzliche Isolierung der Lüftungskanäle verhindert die Bildung von Kondensat, so dass die Belüftung lange und fehlerfrei funktioniert.

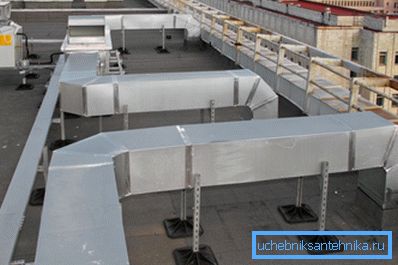

Tipp: Wenn Sie die Lüftungsleitungen außerhalb des Gebäudes oder in einem Raum ohne Heizung installieren, ist eine Wärmedämmung erforderlich.

Die zweite wichtige Entscheidung ist die Isolierung von Lüftungskanälen, die sich in Arbeits- und Wohnräumen befinden, insbesondere in einem Schlafzimmer oder Kinderzimmer.

Verwenden Sie die folgenden Regeln, um die Dezibelzahl des Systems zu reduzieren:

• gut hilft, das Problem von Rohren mit großem Durchmesser oder mit dicken Wänden zu lösen;
• Die Ausrüstung von Rohren mit speziellen Materialien zur Geräuschminimierung während des Betriebs des Lüftungssystems ermöglicht auch die Stille in den Räumen.
• Verwenden Sie eine Vibrationsisolation für Lüftungsgeräte wie Lüfter und Dämpfer.

Die Wirksamkeit des Systems hängt in hohem Maße von seiner regelmäßigen Reinigung ab. In den meisten Fällen müssen nicht alle oder ihre Komponenten demontiert werden.

Tipp: Reinigen Sie auf mechanische oder chemische Weise. Die erste umfasst den Einsatz von Vakuumpumpen und hydromechanischen Geräten, die zweite - die Verwendung spezieller Aerosole.

Fazit

Nachdem Sie sich für die Installation des Lüftungssystems in einem Haus oder einer Wohnung entschieden haben, müssen Sie verantwortungsbewusst und sorgfältig an die Berechnung, Auswahl und Installation von Luftkanälen herangehen, da deren Betrieb in Zukunft davon abhängen wird.

Lüftungskanäle werden unsichtbar und störungsfrei, oder Sie müssen zusätzliche Probleme lösen, die während der Arbeit verletzt wurden.

Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
