Lüftungsgitter - typen, material und auswahl

20-07-2018
Belüftung

Wenn Sie der Meinung sind, dass die Lüftungsgitter nur zur Dekoration benötigt werden, ist dies falsch. Diese Elemente spielen eine wichtige Rolle bei der Bestimmung der Richtung des Luftstroms, seiner Intensität, des Wohnkomforts und der Effizienz des Lüftungssystems. Das Gitter ist auch ein wichtiges Element des Brandschutzsystems, daher müssen bei der Installation die Normen und Anforderungen des Brandschutzes berücksichtigt werden.

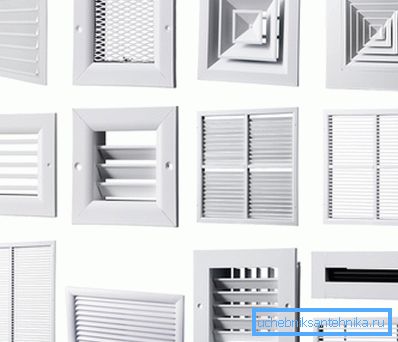

Auf dem Foto - verschiedene Arten von Lüftungsgittern

Heute möchten wir Ihnen helfen zu lernen, wie Sie das Lüftungsgitter für Ihr Lüftungssystem unter den vielen auf dem Markt verfügbaren auswählen. Sie lernen deren Funktionen und Installationsregeln kennen.

Arten

Die verschiedenen Optionen, die Hersteller anbieten, lassen sich je nach Standort einfach in drei Kategorien einteilen:

Im Freien
  1. Installieren Sie von der Straßenseite des Hauses.
  2. Dient zum Abdecken von Luftkanälen vor dem Eindringen von Niederschlag, Laub, Vögeln und kleinen Nagetieren (Modelle mit Gitter).
  3. Sie werden meistens aus Aluminiumlegierungen hergestellt.
  4. Die Jalousien, die sich unter einer notwendigen Ecke befinden, können ausgerüstet werden.
  5. Es gibt Modelle, die vor Vereisungsheizfunktion geschützt sind.
  6. Die Anleitung empfiehlt, dass die Lüftungsgitter im Freien an starken Schrauben und Dübeln befestigt werden.
Intern
  1. Drinnen montiert.
  2. Sie bestehen aus Holz oder Kunststoff, da sie weder den Witterungseinflüssen noch den Nagetieren ausgesetzt sind.
  3. Das Hauptauswahlkriterium ist die einfache Installation und die Gestaltung entsprechend dem Innenraum.
  4. Kann verstellbare Luftklappen haben, die verwendet werden, um die Luft zu lenken und die Intensität der Strömung einzustellen.
  5. Es gibt Modelle, bei denen der zentrale Teil entfernt wird, um die Reinigung des Kanals zu erleichtern.

Diese Kategorie umfasst auch Konvektionsgitter für Lüftung und Klimatisierung.

  1. Sie zeichnen sich durch einen geringen Abstand zwischen den Platten aus, der sie zu einem interessanten Objekt der Innenarchitektur macht.
  2. Das Profil besteht normalerweise aus Aluminium, die Lamellen sind in einem festen Winkel von 45 ° befestigt.
  3. Das Gitter wird fast nicht benutzt.
  4. Exklusive Lüftungsgitter, die mit Hilfe des Laserschneidens auf Bestellung gefertigt werden, sind weit verbreitet. Machen Sie sie aus Holz oder einer dünnen Metallplatte.
Stromabwärts
  1. Notwendig für die freie Bewegung von Luftmassen von einem Raum zum anderen.
  2. Installieren Sie den unteren Teil der Wand oder der Türen.
  3. Normalerweise besteht das Profil aus Kunststoff.
  4. Um die Schalldämmung der Räumlichkeiten zu erhalten, werden sie mit sich überlappenden Jalousien installiert.
  5. Ein richtig gewähltes Entlüftungsventil sorgt für eine Isolierung der Räume, ohne die Luftbewegung zu stören.
  6. Die Herstellung dieser Art von Produkten ist eine einfache Arbeit, daher ist ihr Preis erschwinglich.

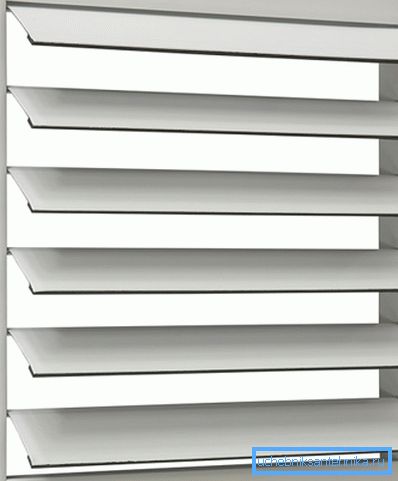

Trägheitsgitter für Be- und Entlüftungssysteme

Material

Zur Herstellung von Lüftungsgittern verwendet:

  • Kunststoff;
  • Aluminium;
  • Stahl
  • ein Baum

Installation

Schauen wir uns genauer an, wo Sie was installieren können:

  1. Holz darf nur in Räumen mit normaler Luftfeuchtigkeit installiert werden. Ihre Kosten sind ziemlich teuer, außerdem erfordern die Produkte eine spezielle Behandlung mit Antiseptika, sonst verlieren sie ihre dekorative Wirkung.

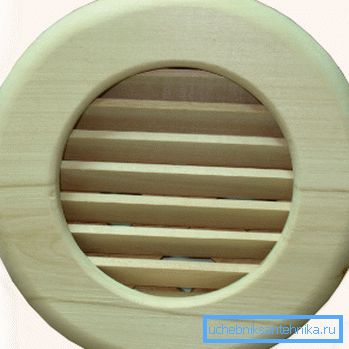

Runde Holzprodukte für Bäder

Typischerweise wird ein solches Gitter in Saunen eingestellt, die für den Luftstrom vorgewählt sind. Dekorative Lüftungsgitter werden auf Bestellung von wertvollen Rassen angefertigt und die Zeichnung wird vom Designer ausgewählt.

Diese Produkte werden eingebettet oder über Kopf gefertigt, sie werden mit Schrauben mit dekorativen Kappen oder Schrauben mit ihren eigenen Händen befestigt.

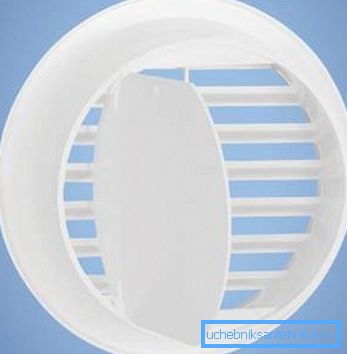

Lüftungsgitter aus Kunststoff mit Rückschlagventil
  1. Lüftungsgitter aus Kunststoff sind viel billiger und widerstandsfähiger gegen hohe Luftfeuchtigkeit, Chemikalien und Temperaturen. Sie verziehen sich nicht und rosten nicht.. Der Größenbereich reicht von 150x150 mm bis 300x300 mm, die Form ist rechteckig, quadratisch und rund.

Hersteller rüsten Produkte mit einem feinen Netz aus, das das Eindringen von großen Staub und Insekten in den Raum verhindert. Das Gitter wird entweder am Einbaurahmen oder durch selbstschneidende Schrauben durch die Bohrungen im Gehäuse befestigt.

Ihre Farbe ist normalerweise weiß, aber es gibt Modelle und "unter dem Baum" sowie verschiedene Schattierungen. Der Nachteil ist, dass sie mit der Zeit gelb wird oder verblasst und auch zerkratzt wird.

  1. Aluminium ist teurer als Kunststoff. Produkte sind langlebig, haben ein geringes Gewicht, sind korrosionsbeständig und ertragen äußere Einflüsse. Sie haben ihre praktische Anwendbarkeit unter Beweis gestellt und sind daher in der modernen Bauweise sehr gefragt.

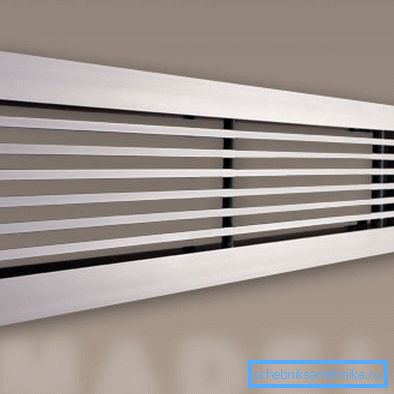

Aluminium-Schlitzgitter

Die optimale Größe beträgt 150 mm x 150 mm. Bei großen Kanälen empfehlen wir die Verwendung von Stahlprodukten. Darüber hinaus ist eine höhere Festigkeit erforderlich, wenn leistungsstarke Luftinstallationen verwendet werden, die Aluminiumplatten von Standardgittern biegen können.

Tipp: Verwenden Sie, falls erforderlich, extra starke Produkte mit einem Profil, das wie der lateinische Buchstabe S geformt ist und eine ähnliche Steifigkeit wie Stahlrahmen aufweist.

Unter Produktionsbedingungen werden sie im Pulververfahren lackiert.

  1. Lüftungsgitter aus Stahl sind kostengünstiger als Aluminium, sie sind aber auch schwerer, aber stärker.. Oft werden sie auf Bestellung gefertigt und das Schweißen von Jalousien erfolgt manuell.

Tipp: Für die Installation von Lüftungsgittern aus Stahl sind Befestigungselemente mit besonderer Festigkeit vorzubereiten.

Quadratische Metallgitter

Wir wählen das Gitter zur Belüftung aus

Normalerweise sollten die grundlegenden Parameter im Projekt an das Lüftungssystem festgelegt werden. In den meisten Fällen erfolgt die Auswahl anhand von Nomogrammen. Die Hauptparameter beim Entwurf großer Systeme sind die Durchflussmenge und die Luftdurchflussmenge. Lüftungsgitter mit einem Regler, meist aus Aluminium, werden auf Bestellung gefertigt.

Neben den technischen Anforderungen an Luftverteiler gibt es auch ästhetische.

Im Folgenden beschreiben wir kurz die Kriterien für die Auswahl des Lüftungsgitters:

  • Installationsort (außerhalb des Gebäudes, innerhalb) und Installationsmerkmale (welche Befestigungen sind erforderlich);
  • wo im Raum installiert wird - an Wand, Decke, Tür oder Boden;
  • die Größe des Luftkanals oder Lochs, das abgedeckt werden muss;
  • Aerodynamik- und Geräuschcharakteristik des Produkts;
  • Frachtbrief oder eingebaute Installationsmethode;
  • ob eine Einstellung der Position der Jalousien erforderlich ist;
  • die Notwendigkeit, ein feines Netz anzubringen;
  • einfache Bedienung und Wartung;
  • Farbe

Tipp: Bei der Auswahl der einstellbaren Lüftungsgitter sollte der Luftstrom berücksichtigt werden.

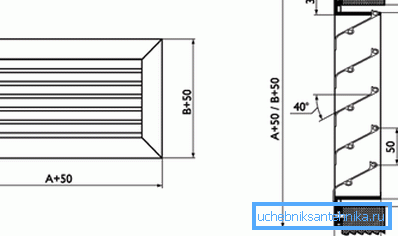

Worauf Sie bei der Auswahl achten müssen

In einem Landhaus bis 200 m2 oder in der Wohnung kann der Vermieter selbst den richtigen Luftverteiler wählen. Wenn es erforderlich ist, große Industrieanlagen mit Luftaustausch zu versehen, sollten sich nur Spezialisten damit befassen.

Fazit

In der Lüftungsanlage gibt es keine unnötigen Elemente, die keine bestimmte Last tragen. Bei der Auswahl von Lüftungsgittern sollten Sie sich daher an die Regeln und Anforderungen einschließlich des Brandschutzes halten.

Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
