Lüftungsgeräte: technische merkmale und einbaumerkmale

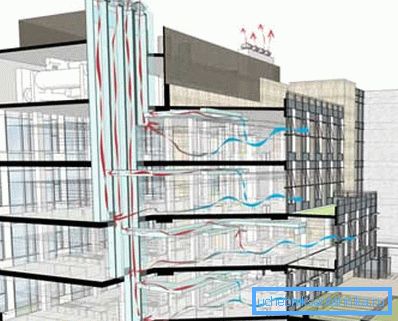

Jedes Gebäude benötigt eine gute Belüftung. In Wohnhochhäusern und Industriekomplexen helfen spezielle Lüftungsgeräte bei der Umsetzung. Sie sind in ganzen Systemen aneinandergereiht und vereinen alle Wohn- und Gebrauchsräume. Als Nächstes analysieren wir die Wunder des Engineerings detaillierter.

Allgemeine Bestimmungen

Lassen Sie uns zunächst den Belüftungsprozess selbst oder die Frage: Warum wird er benötigt? Hier können Sie die zwei wichtigsten Faktoren hervorheben:

Daher sehen wir, dass die Implementierung einer angemessenen Belüftung sowohl für die Bewohner als auch für das Gebäude selbst von großer Bedeutung ist. Und wenn in Privathäusern hauptsächlich eine Rohrleitung für diese Aufgabe verwendet wird, ist es in großen Gebäuden mit vielen Räumen sinnvoller, in den Wänden mit den betrachteten Blöcken gleichzeitig ein Belüftungssystem zu schaffen.

Beschreibung und Anwendung

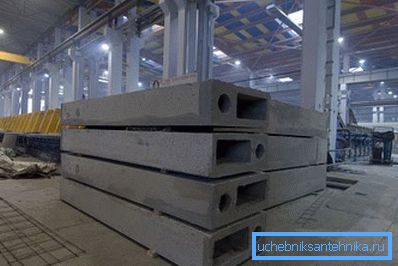

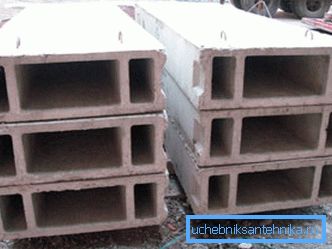

Das Lüftungsgerät ist ein selbsttragendes Element der Gebäudestruktur, das verschiedene Arten von Lüftungskanälen aufweist. Vorwiegend an den tragenden Wänden oder Bodenplatten mit einer Schweißmaschine und Zementmörtel befestigt. Die Kombination vieler solcher Abschnitte und bildet ein einziges wirksames System für den Austausch von Luftmassen (siehe auch den Artikel "Dachbelüftung" ist ein unkomplizierter, aber wichtiger Schritt in der Heimwerkeraufbereitung).

Strukturelle Unterschiede

Die folgenden Arten von Lüftungsgeräten werden verwendet:

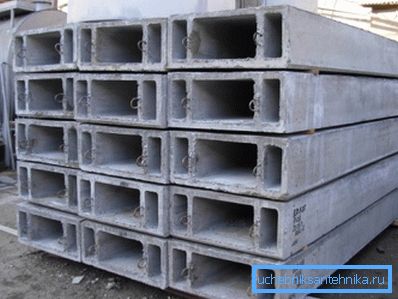

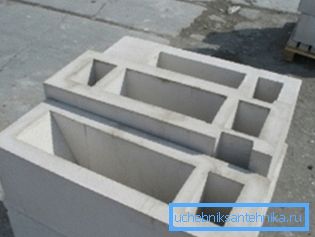

1. Monolithisch. Sie werden aus einer Hauptkomponente erstellt, darunter einem Sammelkanal und geneigten Satellitenkanälen sowie zwei zusätzlichen Komponenten, die nur mit vertikalen Kanälen ausgestattet sind. Zusätzlich sind sie mit speziellen eingebetteten Elementen ausgestattet, mit deren Hilfe die Befestigung von Blöcken an Auflageflächen realisiert wird. Solche Modelle zeichnen sich durch absolute Zuverlässigkeit und Effizienz durch absolute Abdichtung aus.

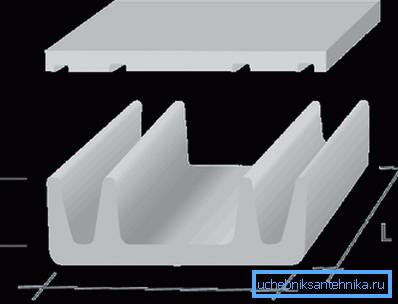

1. Vorgefertigt. Sie werden am Aufstellungsort zusammengebaut, indem zwei Komponenten mit Hilfe einer Schweißmaschine verbunden werden. Der Transport und die Installation solcher Produkte sind somit wesentlich einfacher. Ihr Preis ist ebenfalls überwiegend niedriger. Zu beachten ist jedoch der Rückgang der Leistungsindikatoren aufgrund des Auftretens von Andocknähten.

Rohstoffoptionen

Die Zusammensetzung der zur Herstellung von Lüftungsgeräten verwendeten Rohstoffe kann unterschiedlich sein, was sich auf ihre Funktionalität auswirkt.

Schauen wir uns die häufigsten an:

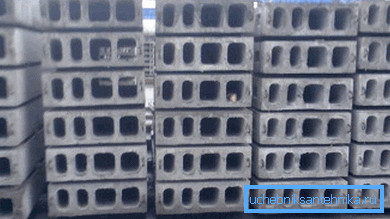

1. Stahlbeton. Stahlbeton zeichnet sich durch erhöhte Festigkeit und Zuverlässigkeit durch das Vorhandensein eines "Metallgerüsts" aus. Es gibt ihm aber auch ein sehr großes Gewicht, was wiederum ein verstärktes Fundament erfordert und zusätzliche Schwierigkeiten bei der Montage der eigenen Hände verursacht.

1. Gipsbeton. Das Vorhandensein von Gips in der Zusammensetzung kann aufgrund eines gewissen Festigkeitsverlusts die Masse der gesamten Struktur erheblich erleichtern. Im Allgemeinen ist das aus einem solchen Material hergestellte Belüftungssystem wirtschaftlicher, da es nicht erforderlich ist, die Basis zu verstärken, und die Installationsarbeiten können in einigen Fällen auf den Einsatz teurer Aufzüge verzichten.

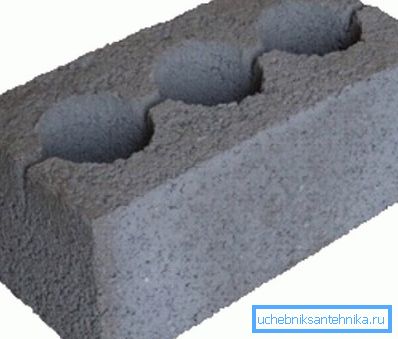

1. Claydite. Die Zugabe von Tondit zu Beton kann die Wärmeleitfähigkeit des Endprodukts erheblich verringern. Darüber hinaus haben solche Produkte eine sehr hohe Feuerbeständigkeit, die beim Bau von Wohn- und Industrieanlagen niemals überflüssig ist.

Tipp: In Gebäuden mit einem schwachen Heizungssystem wird empfohlen, zur Belüftung Keramsit-Betonblöcke zu verwenden. Aufgrund der Wärmedämmeigenschaften dieses Materials kühlen die ausströmenden Luftmassen langsamer ab und gewährleisten eine hohe Strömungskraft.

Abmessungen

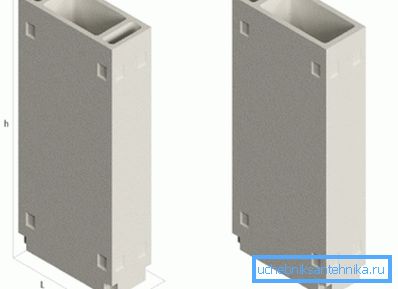

Die Längenmaße der Lüftungsgeräte sind in der folgenden Tabelle dargestellt:

Montagearbeit

Tipp: Auch wenn Sie die Lüftungsgeräte selbst installieren, empfiehlt es sich, die Dienste eines professionellen Architekten zu nutzen. Er wird in der Lage sein, das optimale Design unter Berücksichtigung aller Gebäudemerkmale zu berechnen, was letztendlich Material einspart und eine hohe Effizienz des zukünftigen Lüftungssystems gewährleistet.

Um alle notwendigen Arbeiten durchführen zu können, sind zwei Installateure und ein Gerüst erforderlich.

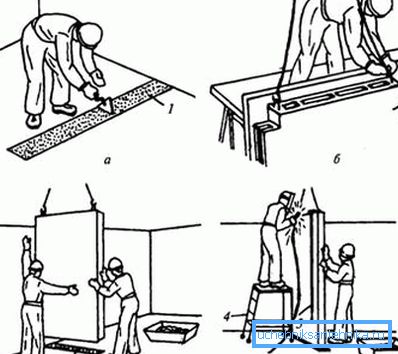

Die Anweisungen für ihre Aktivitäten lauten wie folgt:

1. Der erste Schritt besteht darin, alle möglichen Verunreinigungen von der unteren Stütze zu entfernen, auf denen die Installation durchgeführt wird, um Verzerrungen zu vermeiden und die Haftfähigkeit zu erhöhen.
2. Anschließend wird die Oberfläche mit einem speziellen Rahmenstopfen benetzt und verschlossen, um das Eindringen von Zementmörtel in die Lüftungskanäle zu verhindern.

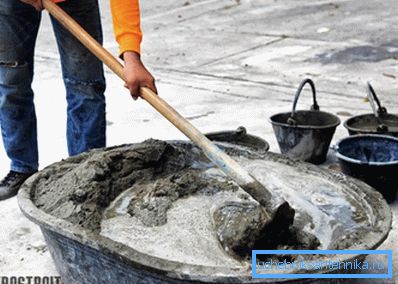

3. Mischlösung aus Zement und Sand im Verhältnis 1: 3.

Tipp: Es wird empfohlen, die werksseitige Zement-Sand-Mischung zu verwenden, da sie eine höhere Qualität und genaue Proportionen aufweist.

1. Die resultierende homogene Mischung wird der Schablone mit einem Spaten überlagert.
2. Die Lösung wird mit einer Spachtel am Ende des darunter liegenden Produkts gestreckt, worauf der Rahmen entfernt wird.
3. Nun werden die Dienste eines Gerüsts benötigt, das den Block inspiziert, abhängt und abhebt.
4. Die Installateure bringen das Lüftungsgerät zum Installationsbereich und sorgen dafür, dass alle Löcher mit dem vorherigen Abschnitt übereinstimmen und die vorderen Teile streng auf das Zementbett abgesenkt werden.
5. Die vertikale Ebene wird durch die vertikale Struktur gesteuert. Dies ist ein sehr wichtiger Punkt, da die Annahme des kleinsten Fehlers zu einem geometrischen Verlauf der in der Zukunft installierten Blöcke führen kann.
6. Mit Hilfe der Brechstange wurden die notwendigen Anpassungen an der Position des Produkts vorgenommen.
7. Als nächstes werden eingebettete Teile der Schweißmaschine an die Wandtrennwände geklebt. Die Einheit selbst sollte während eines solchen Prozesses überwacht werden, um mögliche Verzerrungen zu vermeiden.
8. Die letzte Stufe ist die Bearbeitung und Versiegelung der horizontalen Naht mit Kellen, woraufhin Sie zum nächsten Abschnitt übergehen können.

Fazit

In jedem Gebäude ist eine qualitativ hochwertige und funktionierende Belüftung erforderlich. Ohne sie ist nicht nur die Gesundheit der Menschen, sondern auch die Integrität des Gebäudes selbst gefährdet. Mit Betonlüftungsgeräten können Sie ein dauerhaftes und zuverlässiges System implementieren (lesen Sie auch den Artikel „Passport des Lüftungssystems: Ziele des Zugangs, Form und behördliche Auflagen für das System).

Der heutige Hersteller bietet viele Variationen solcher Produkte an, die sich in strukturellen Merkmalen, technischen Parametern und Herstellungsmaterialien unterscheiden. Oben sind die allgemeinsten von ihnen sowie Merkmale der Installationsarbeiten.

Das Video in diesem Artikel enthält zusätzliche Informationen, die sich direkt auf die vorgestellten Materialien beziehen.

Lüftungsgeräte - der beste Weg zur Belüftung in Hochhäusern und Industriekomplexen.
