Lüftungsdeflektor: gerät, funktionsprinzip, installation

Der Lüftungsdeflektor ist ein einfaches Gerät, mit dem der Wirkungsgrad des Systems um 20% gesteigert werden kann. Wir möchten über das Funktionsprinzip, die Merkmale und Typen dieser Geräte sprechen und uns darauf konzentrieren, wie Sie den Lüftungsabweiser mit Ihren eigenen Händen montieren können.

Deflektoren von Lüftungssystemen

Gerät und Funktionsprinzip

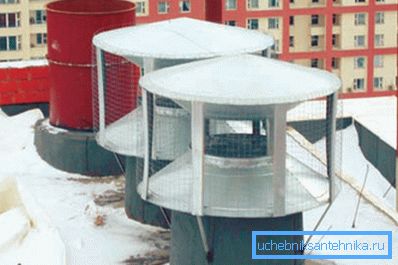

Zuallererst muss herausgefunden werden, was ein Abweiser in der Belüftung ist, da der Anwendungsbereich das Design des Geräts stark beeinflusst. In den Versorgungs- und Abluftsystemen der natürlichen Belüftung ist der Deflektor auf der Oberseite des Abluftkanals installiert, um den Schub aufgrund der Erzeugung eines reduzierten Druckbereichs zu erhöhen.

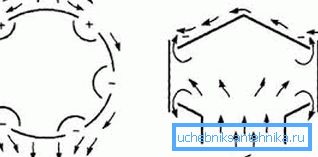

Das Funktionsprinzip der Vorrichtung basiert auf dem Bernoulli-Gesetz, zu dessen Konsequenzen die Luftverdünnung in einem Strom mit unterschiedlichem Querschnitt gehört. Je höher die Flussrate ist, desto stärker fällt der Druckabfall auf.

Beachten Sie! Wir sehen also, dass aufgrund der Windenergie, die das Rohr durchbrennt, im Bereich seiner Spitze ein relativer Unterdruck erzeugt wird, der bewirkt, dass die Luftmassen im Inneren des Rohrs nach oben gerichtet werden, wodurch zusätzlicher Schub entsteht.

Wenn wir die Lüftungsablenkvorrichtung betrachten, sehen wir mehrere Hauptteile (TsAGI-Variante):

1. Diffusor. Es ist ein Rohrstück in der Form eines Kegelstumpfes, der von einer Schmalseite am Rohr getragen wird. Erhöht den Druck in der Rohrleitung an der Spitze und erhöht somit die Druckdifferenz und die Aktivität des Ausstoßes der Abluft durch die Windströmungen;
2. Regenschirm oder Mütze. Sie dient zum Schutz des Kanals vor Niederschlag, Fremdkörpern und anderen Fremdkörpern.
3. Äußerer Zylinder oder Gehäuse. Schneidet den Windstrom durch und erzeugt im Bereich des niedrigen Drucks.

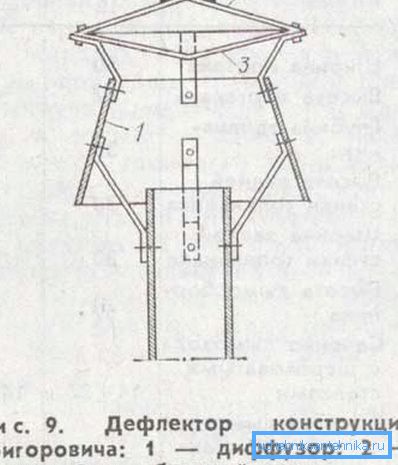

In der Version der Konstruktion von Grigorovich sehen wir ein etwas anderes Bild.

Die Struktur des Geräts umfasst die folgenden Knoten:

1. Diffusor. Hier sehen wir den gleichen Kegelstumpf, der jedoch mit einer breiten Seite am Rohr getragen wird, und der Abschnitt dieser Seite übersteigt den Abschnitt der Spitze. Dieses Detail wird auch "Glas" genannt. In diesem Fall ist der Röhrenkopf das "untere Glas".
2. Regenschirm oder Mütze. Führt wie im vorherigen Beispiel eine Schutzfunktion aus.
3. Umgekehrter Kegel. Sie ist mit der Oberseite nach unten unter der Haube angebracht und dient dazu, die Ansammlung von Luft unter dem Regenschirm zu verhindern und zusammen mit dem Diffusor einen sich verjüngenden Windstrom über der Endkappe zu erzeugen.

Beachten Sie! In der Grigorovich-Variante sehen wir, dass der Ausstoß in zwei Richtungen erfolgt: in Richtung des umgekehrten Kegels und in Richtung der Breitseite des Diffusors. Die Strömungsgeschwindigkeit unter einem umgekehrten Kegel steigt aufgrund der Verengung des Kanals an, was zu einer Erhöhung der Druckdifferenz führt.

Arten

Die Auswahl eines Lüftungsventils sollte auf den frei verfügbaren Sorten und den Wetterbedingungen in Ihrer Umgebung basieren.

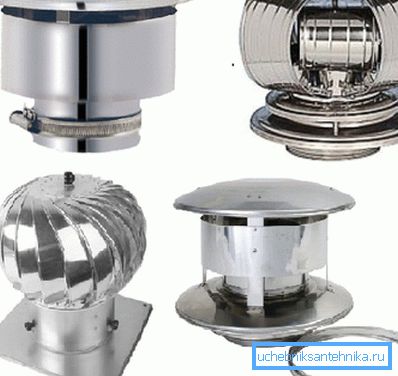

Betrachten Sie die gängigsten Modelle:

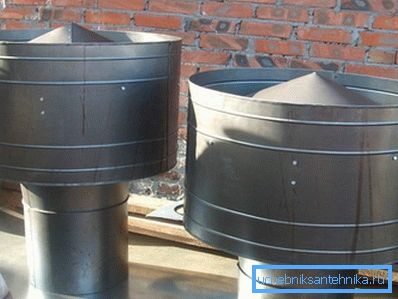

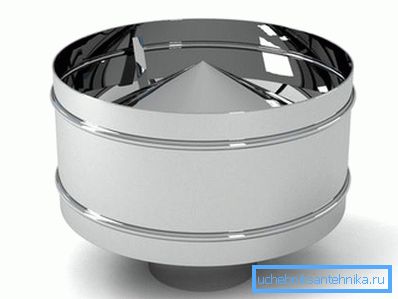

• Das Design des Central Aerohydrodynamic Institute (TsAGI) ist eine der beliebtesten Varianten. Die Design-Features, die wir oben besprochen haben
• Modell Grigorovich. Dies ist möglicherweise die häufigste Art von Deflektor in unserem Land und im Ausland. Das Design wird auch im vorigen Kapitel beschrieben.
• Astato Design mit offenem Teller. Aufgrund des einfachen Geräts und der effizienten Arbeit auch sehr verbreitet und beliebt.
• Rotary-Modelle. Sie sind komplexe Geräte mit einem rotierenden Teil und einem speziellen Blattsystem, das diese Rotation unterstützt. Eine Besonderheit ist der höhere Preis und die Effizienz.

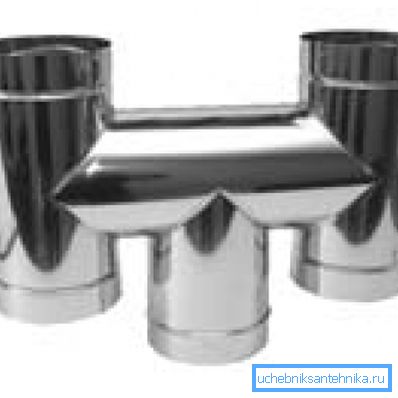

• H-förmige Modelle. Sie zeichnen sich durch das Vorhandensein von zwei Deflektoren gleichzeitig an einer Spitze aus;
• Deflektoren, Wetterfahnen. Es handelt sich um Rotationsdüsen mit einem Kiel, der die Struktur in Richtung des Windes dreht, sodass ihre Strömungen in das System von Löchern und Schaufeln fallen, wodurch der Gasaustritt aus dem Kanal bewirkt wird.

Beachten Sie! In der Regel wird das Abgasrohr auf dem Dach angezeigt. Dies erzeugt einen Unterschied in den Schwerewerten des Luftdrucks und erlaubt es, den Deflektor in einem für den Wind offenen Raum zu installieren.

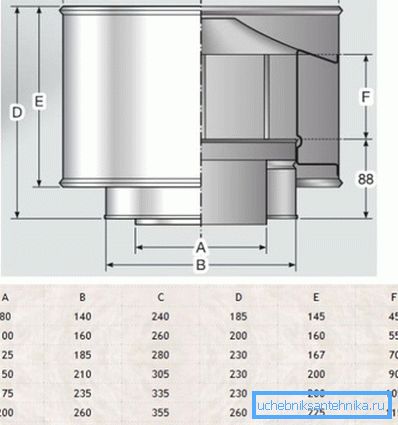

Zusätzlich zum Konzept der Vorrichtung benötigen wir die Abmessungen der Querschnitte der Kanäle und Zylinder oder deren Verhältnis. Die Berechnung des Deflektors für die Belüftung wird auf der Grundlage dieser Verhältnisse oder für ein bestimmtes Gerät von Grund auf durchgeführt.

Wenn wir über Materialien sprechen, bestehen alle Modelle in den meisten Fällen aus zwei Arten von Rohstoffen: Metall oder Kunststoff. Die am häufigsten verwendeten sind verzinkter Stahl, Zinn, Edelstahl und Aluminium.

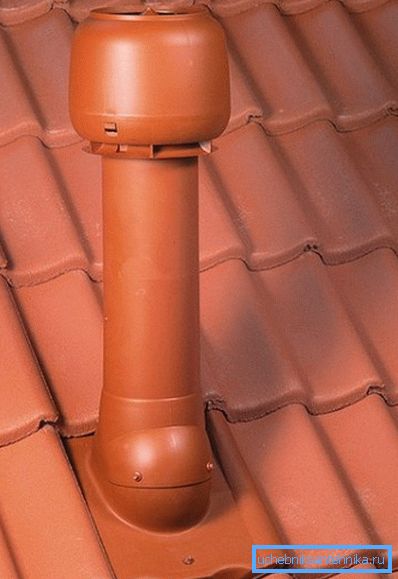

Entlüftungsöffnungen aus Kunststoff sind kostengünstiger, haben eine Vielzahl von Farben, haben jedoch Angst vor hohen Temperaturen und verfallen schnell.

Montage

Für diejenigen, die den Deflektor erworben haben, unsere Installationsanweisungen:

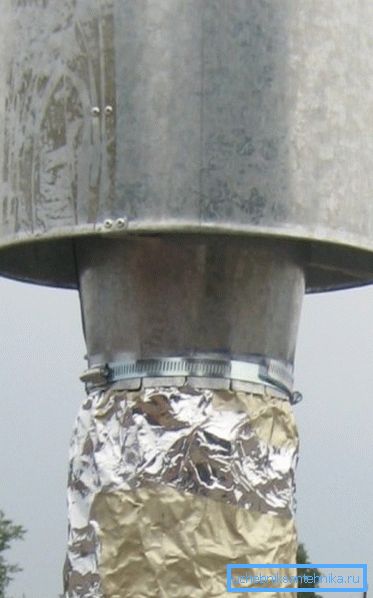

1. Bei den meisten Modellen verfügt das Gerät über eine untere Düse, die am Rohr getragen und mit Klemmen, Bolzen oder Nieten befestigt wird. Clamp - der einfachste Weg zum Montieren;

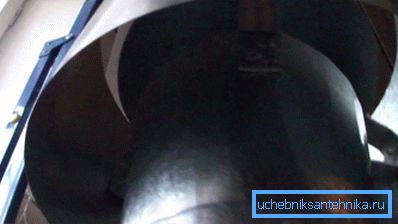

1. Der Diffusor zum unteren Rohr ist mit einem Gewindeanschluss an den Halterungen befestigt. Üblicherweise sind dies 3 oder 4 Klammern, die mit Muttern am Ende der Düse befestigt sind, und die gegenüberliegenden Enden der auseinanderlaufenden Klammern werden in die Löcher des Diffusors eingeführt und ebenfalls mit Muttern befestigt.

1. Im oberen Teil des Diffusorgehäuses montierte Zahnstange für die Kappe. Dies können Schraubenhalterungen oder verschraubte Platten sein. Eine Kappe mit oder ohne umgekehrten Kegel ist an den Pfosten angebracht.

Beachten Sie! Der Durchmesser des Regenschirms muss den Durchmesser des Auslasses des Diffusors überschreiten, da sonst Regen in den Kanal fällt.

Fazit

Durch den Einsatz von Deflektoren können Sie die Belüftung des Luftzuges erhöhen und ihn vor Windblockaden schützen. Es ist auch möglich, die Gesamteffizienz des Systems zu erhöhen und es vor Rückwärtsschub zu schützen.

Das Video in diesem Artikel hilft Ihnen, die Regeln für das Gerät und die Installation dieses Designs besser zu verstehen.
