Lokale lüftung: typen und berechnung

Eine solche Definition, da die lokale Lüftung automatisch ihren Anwendungsbereich angibt - diese werden in der Produktion und sogar in unserem Alltag getrennt von kleinen Arbeitsbereichen wahrgenommen. Solche Auspuffvorrichtungen sind über den Arbeitstischen angebracht, wo es möglich ist, Gase über Schmiedeschmieden und verschiedene Öfen abzugeben, und im täglichen Leben trifft man solche Geräte über Kochherden (Gas- oder Elektroherde). Solche Einheiten können sich jedoch in der Luftströmungsrichtung unterscheiden. Wir werden darüber sprechen und das Video in diesem Artikel demonstrieren.

Belüftung am Boden

Hinweis Wenn an einem Ort irgendwo Schadgase emittiert werden und dieses Problem mit Hilfe der allgemeinen Belüftung gelöst werden kann, werden häufig lokale Lüftungssysteme installiert. Ihr Vorteil in der Effizienz - ein solches Gerät benötigt weniger Energie, und die lokale Lösung des Problems erlaubt es nicht, Gase über den Arbeitsplatz hinaus zu verbreiten.

Arten

• Der wichtigste Unterschied zwischen den Lüftungsarten für den lokalen Gebrauch ist, wie bereits erwähnt, die Bewegung des Luftstroms. Daher kann es sich entweder um Frischluft oder um Abluft handeln..
• Die Auspuffoption wird verwendet, wenn die Ausbreitung schädlicher oder übelriechender flüchtiger Substanzen von einem lokalisierten Ort im gesamten Raum nicht verhindert werden kann. Der Kern der Operation besteht darin, diese gleichen Substanzen durch die Bewegung des Luftstroms einzufangen und sie in den freien Raum, dh auf die Straße zu werfen. In solchen Situationen sprechen wir von unsichtbaren Gasen sowie von Rauch und Staub, die den nahen Raum verschmutzen.
• Zu Hause ist diese Art der Lüftung als Abzugshaube bekannt. und diejenigen, die eine solche Einheit mit ihren eigenen Händen zerlegen mussten, konnten dort einen oder mehrere Fans sehen. Ihre Klingen sind so gedreht, dass sie während der Rotation die Luft anzusaugen scheinen, besonders wenn sie mit einem warmen Strahl an den Ort steigt.

• Die lokale Belüftung erfolgt jedoch in Form einer Luftdusche., Dort, wo die kälteren Luftströme auf Teile oder örtliche Arbeitsplätze gerichtet sind, spricht man von Blasen. In einigen Fabriken in den heißen Werkstätten wurden auch echte Oasen geschaffen, die Kabinen mit einer Höhe von 2 bis 2,5 m darstellen, in die kühle Luft eingeblasen wird, was im Vergleich zu einer vollständigen Kühlung der gesamten Werkstätte erhebliche Energieeinsparungen ermöglicht.
• Der Luftstrom ist jedoch nicht immer kalt, es kann auch warm oder sogar heiß sein., Beispielsweise werden an den Öfen solche Luftbarrieren geschaffen, die in der Praxis wie ein Sieb aussehen, durch das sich die Ofenwärme nicht ausbreitet (ein ähnlicher, aber schwächerer Effekt tritt bei einem Heizstrahler unter dem Fenster auf). Bei Schmieden und Öfen verschiedener Art trägt die aggressive Luftströmung zur Aufrechterhaltung der Verbrennung bei oder erhöht bei höheren Geschwindigkeiten die Intensität.

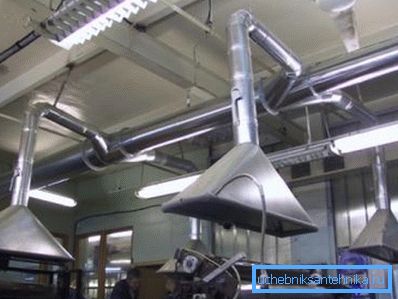

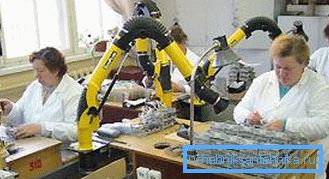

Hinweis Sowohl die Abluft- als auch die Ansaugbelüftung können zwei Arten haben - einzeln oder zentral. Im ersten Fall befindet sich das System über einem lokalen Arbeitsplatz und hat einen recht engen Bearbeitungsumfang. Im zweiten Fall kann sich das System über einer Gruppe von Jobs befinden.

Berechnung für lokale Abgasanlagen

Im großen und ganzen erfolgt die Berechnung der lokalen Absaugung mit Formeln und unter Berücksichtigung der vielen Parameter des Raums selbst, der Lufttemperatur, der Schädlichkeit, der Motorleistung usw., obwohl dies nur für die Produktion gilt und dies nicht immer der Fall ist. Aber wenn es um Berechnungen geht, dann interessieren wir uns für den Auspuffschirm - genau das muss zuerst berücksichtigt werden, damit alle Schadstoffe auf ihn zugehen und nicht in die Nähe.

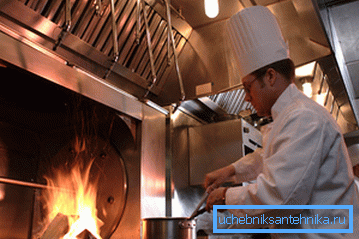

Der Regenschirm ist das bequemste Gerät für lokale Absaugung, insbesondere für Schmiede, Kochherde, offene Feuerstellen, heiße Bäder usw. - die erhitzte Luft steigt unter der Kuppel selbst an und gelangt in den Lüftungskanal. Natürlich sollte der Regenschirm, so wie es in den Anweisungen gefordert wird, so nah wie möglich an der Quelle angeordnet sein, auf jeden Fall so weit wie möglich.

Als Startwert für die Strömungsgeschwindigkeit in der Arbeitsöffnung dieses Schirms wird ein Wert von 0,15 bis 1,25 m / s angenommen. Die Geschwindigkeit ist direkt proportional zu der Menge der giftigen Gase und der Überlappungsfläche - je mehr Gase und je kleiner die Kuppel ist, desto stärker sollte die Absaugung sein.

Die Kapazität der Einheit (m3 / h) oder das Abluftvolumen wird mit der Formel L = 360abv berechnet - hier bedeuten die Symbole a und b den Umfang der Arbeitsöffnung in Metern und das Symbol v in der Geschwindigkeit des Luftstroms (m / s) in dieser Öffnung.

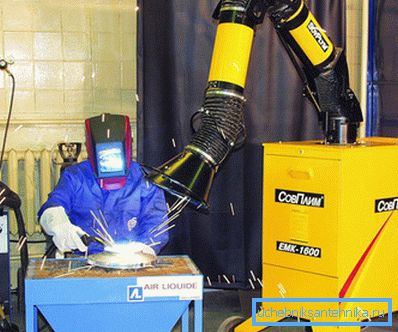

Auch für Schweißtische und Beläge sind separate Berechnungen erforderlich, da es nicht möglich ist, einen Abschirmschirm über einen solchen Ort zu hängen (er wird einfach stören). Daher werden hier je nach Bedarf trichterförmige oder schlitzförmige Sauger mit einer Länge von 250 mm bis 350 mm installiert. In solchen Situationen wird eine andere Formel für Berechnungen verwendet, die wie folgt aussieht: L = ko3vI. Hier ist der Wert von ko der Koeffizient für die Schlitz- oder Trichtersaugung (Schlitz - 12, Trichter - 13.2) und das Symbol I gibt den Schweißstrom in Ampere an ( A)

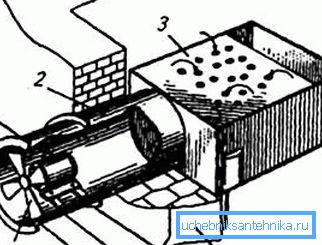

Für den Arbeitsplatz eines Schweißers kann diese Art der Belüftung unterschiedlich ausgeführt werden, obwohl es sich nach dem gleichen Prinzip beispielsweise um ein Rohr mit seitlich verbundenem Regenschirm handeln kann, aber auch um einen Rost auf dem Arbeitstisch, wo Gase angesaugt werden die gegenüberliegende Seite. Die zweite Möglichkeit ist für die dort arbeitende Person am günstigsten, da sie in diesem Fall praktisch keine schädlichen Gase einatmet. Die Kapazität der Einheit zum Pumpen von Luft (m3 / h) sollte anhand der Anzahl der Elektroden, die der Schweißer für eine Stunde verwenden kann, sowie anhand der darin enthaltenen Schadstoffe berechnet werden.

Von Schleif-, Schleif- und Polierscheiben, die auf den jeweiligen Maschinen installiert sind, wird bei ihrem Einsatz viel Staub abgegeben. Daher ist eine Absaugung dieser Maschinen erforderlich, um die Gesundheit der Arbeiter zu schützen. Um Staub und kleine Partikel von abrasiven Materialien zu entfernen, die während des Betriebs freigesetzt werden, ist der Kreis mit einem Gehäuse bedeckt, das wiederum mit einem Luftkanal verbunden ist, an dessen Ende sich ein Abluftventilator mit einer bestimmten Kapazität befindet. Es ist sehr wichtig, dass der Luftkanal parallel zur Bewegungslinie von Staub und Schleifmittel gerichtet ist, das heißt, dass dieser Abfall ohne Hindernisse in Vorwärtsrichtung fliegt.

Je schneller der Luftstrom durch den Kanal strömt, desto wirksamer ist die Schutzabdeckung. Sie erhöht sich jedoch noch mehr, wenn im vorderen Teil des Gehäuses ein spezielles Visier angebracht wird, das Staub und Schleifpartikel nicht ansteigen lässt (die Kosten für die Belüftung werden durch die Installation des Visiers nicht wesentlich erhöht).

Der Bedarf an einer bestimmten Lüftungsleistung (Kapazität in m3 / h) hängt direkt vom Durchmesser des Kreises ab. Hier wird die Formel L = 1000DA verwendet - der Wert von D ist der Durchmesser des Kreises und der Wert von A ist der Koeffizient, der von seinem Durchmesser abhängt. Wenn also D = 0,25 m ist, dann ist der Koeffizient 2, wenn D = 0,6 m, dann beträgt der Koeffizient 1,8 und so weiter. Zwischen diesen Werten finden Sie den arithmetischen Mittelwert.

Fazit

Sie benötigen keine Berechnungen zu Hause, sei es eine Dunstabzugshaube über einem Kochfeld oder in einer Heimwerkstatt über Ihrem Arbeitsplatz. Wenn fertige Einheiten für Küchen verkauft werden, wird die örtliche Belüftung in der Werkstatt in der Regel unabhängig voneinander montiert, und die Leistung wird normalerweise durch Tests bestimmt.
