Installation der belüftung eines gaskessels in privathäusern

Heizgeräte können nicht ohne guten Luftaustausch betrieben werden. Besonders wichtig ist die Belüftung eines Gaskessels in einem Privathaus. Hier gibt es keine Kleinigkeiten, denn es geht um das Leben und die Gesundheit der Menschen. Eine falsche Installation kann dazu führen, dass Kohlenmonoxid in ein Wohngebiet eingelassen wird, das tödlich ist und keine Farbe, keinen Geruch mit allen daraus folgenden Folgen hat.

Ein paar Worte zu den Dokumenten

Das Einholen von Genehmigungen war nie eine angenehme Erfahrung. Bekanntlich werden jedoch alle Normen und Regeln auf der Grundlage echter Fehler geschrieben, sodass ihre Nichtbeachtung zu großen Problemen führen kann und die Geldstrafe das harmloseste ist, was passieren kann.

Die Installation von Gasgeräten in Wohngebieten ist in mehreren Dokumenten geregelt. Zum einen ist es SNiP 42-01-2002. Für die Belüftung von Heizungsräumen und Ofenräumen in Privathäusern sind diese Anforderungen in SNiP 11-35-76 festgelegt.

Tipp: Es gibt ein weiteres nützliches Dokument namens Gasversorgung, das auf SNiP 2.04.08-87 basiert. Momentan ist es nicht mehr offiziell gültig, enthält aber viele nützliche Informationen, auf deren Basis bereits bestehende Standards entwickelt wurden.

Highlights und Arrangementanforderungen

Vor dem Kauf des Kessels selbst und anderer Gasverteilungsgeräte muss der Ort seiner Installation bestimmt werden. Das Wichtigste ist vielleicht die Organisation eines guten Luftaustauschs.

Anforderungen

In Räumen mit Gasverteilungsgeräten, in denen gemäß den Normen keine ständige professionelle Überwachung erfolgt, werden die folgenden Regeln für die Installation der Lüftung festgelegt.

• Bei isolierten Kesseln in Wohngebäuden sollte der vollständige Luftaustausch für 1 Stunde mindestens dreimal erfolgen.. Der wichtige Punkt ist außerdem, dass diese Daten ohne Berücksichtigung des Luftstroms in den Kesselofen abgeleitet werden.
• Je nach Anforderung sollte die Deckenhöhe im Heizraum 6 m betragen. Im privaten Wohnungsbau ist es jedoch praktisch unrealistisch. Daher muss der Luftaustausch im Raum für jeden Meter der Deckenabsenkung um 25% erhöht werden.
• Eine solche Anzahl von Luftaustauschzyklen in einem kleinen Raum ist auf natürliche Weise in der Regel nur sehr schwer möglich, weshalb in den meisten Fällen ein künstlicher Zufluss installiert werden sollte.

Wichtig: Diese Empfehlungen gelten sowohl für Gas- als auch für Festbrennstoffsysteme. Die Installation unterscheidet sich nur geringfügig.

Berechnung der Systemparameter

Kompetent durchgeführte Berechnungen sind der Schlüssel zu einem langen und sicheren Betrieb der Ausrüstung. Professionelle Projekte sind ziemlich komplex, sie umfassen die Abrechnung aller Parameter. Für den privaten Wohnungsbau erweist es sich jedoch oft als überflüssig, es kommt auf einige Formeln an, mit denen Sie die Grunddaten mit eigenen Händen berechnen können.

Um herauszufinden, welchen Durchmesser des Kanals Sie für einen natürlichen Luftaustausch benötigen, benötigen Sie die folgenden Daten.

1. Zunächst ist es das Volumen des Raumes selbst, das in Kubikmetern gemessen wird.
2. Es muss auch die Geschwindigkeit berücksichtigt werden, mit der sich die Luft in der Rohrleitung bewegt. Für eine natürliche Belüftung beträgt dieser Parameter 1 m / s.
3. Und die letzte Komponente ist die gleiche Steigerungsrate bei der Anzahl der Luftwechselzyklen, je nachdem, um wie viel niedriger die Deckenhöhe im Vergleich zu 6 m ist.

Lassen Sie uns zur besseren Übersicht die Berechnung des Kanals an einem bestimmten Beispiel betrachten.

• Angenommen, ein Raum hat eine Breite von 4, eine Länge von 3 m und die Höhe der Decken beträgt 2,7 m. Multiplizieren Sie die Daten und erhalten Sie ein Volumen von 32,4 m.
• Für den Luftaustauschfaktor berechnen wir ihn wie folgt: (6m - 2,7m) x 0,25 (prozentualer Abfall) + 3 (Anzahl der Zyklen für 6m) = 3,8.
• Jetzt können wir berechnen, wie viel Luft mit natürlicher Belüftung in 1 Stunde aus diesem Raum austreten sollte: 32,4 m? x 3,8 = 123 m?
• Mit diesen Daten berechnen wir den Kanalabschnitt für den natürlichen Luftaustausch. Um dies zu tun, teilen Sie 123m? In 3600 (die Anzahl der Sekunden in 1 Stunde). Wir erreichen, dass die Belüftung eines Raumes mit einem Gaskessel durch einen Kanal von 0,034 ml erfolgen muss.

Wie Sie sehen, ist die Anweisung ziemlich einfach. Oft werden die Lüftungsrohre für Gaskessel verwendet, da ihr Preis erheblich niedriger ist. Experten empfehlen PVC-Kanalrohre. Für das obige Beispiel ist dies ein Querschnitt von 204 mm.

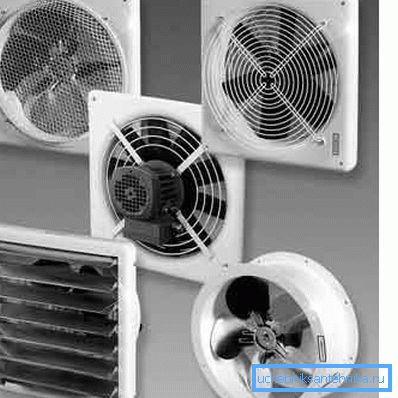

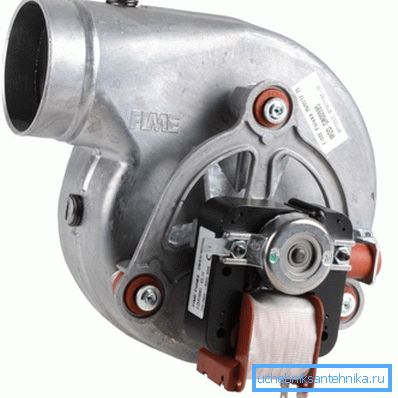

Es ist oft unpraktisch und unpraktisch, Luftkanäle mit großen Abschnitten anzubringen. In solchen Fällen werden Standardkanäle mit einem Querschnitt von 100-150 mm montiert, und auf ihnen wird Zwangsdruck installiert. Am einfachsten ist es, Ein- und Auslassventilatoren mit der gleichen Leistung zu montieren. Abhängig von der Lautstärke des ausgewählten Geräts.

Wichtig: Die Berechnung wurde für einen Kanal durchgeführt, aber im Raum befinden sich 2 Einlass und Auslass. Beide Kanäle müssen den gleichen Durchmesser haben, in diesem Fall 204 mm.

Installationsempfehlungen

Es ist Sache des Eigentümers, selbst eine Zwangsbelüftung oder natürliche Belüftung zu wählen, die auf den Merkmalen seiner Ausrüstung und den Parametern eines bestimmten Raums basiert. Wir haben gezeigt, wie Sie die einfachsten Berechnungen durchführen, und Sie können mit der Installation des Systems selbst fortfahren. Es gibt auch Einschränkungen und Regeln.

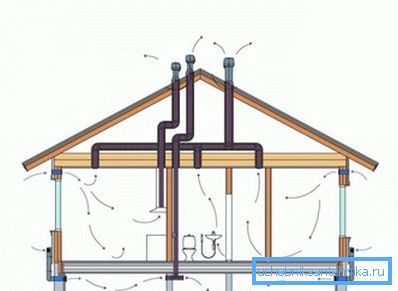

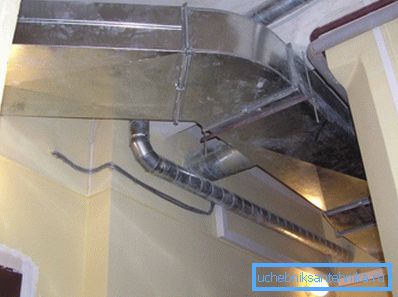

Wie Sie wissen, können Luftkanäle horizontal oder vertikal verlegt werden. Die horizontale Installation gilt nur für Systeme mit erzwungener Einspritzung. Plus, sie müssen gerade sein, ohne irgendwelche Drehungen oder Drehungen. Die Länge der Leitung hängt von den Parametern und der Leistung des Geräts ab.

Vertikale Kanäle können sowohl für die künstliche als auch für die natürliche Belüftung verwendet werden. Die minimale Länge eines geraden vertikalen Kanals muss mindestens 3 m betragen. Ansonsten kann es zu Unterbrechungen mit natürlicher Belastung kommen.

Experten empfehlen die Installation eines kombinierten Systems. Bei einem Ausfall der Zwangsbelüftung können Sie die Belastung der Geräte reduzieren. Infolgedessen kann das System mit einem natürlichen Luftaustausch arbeiten.

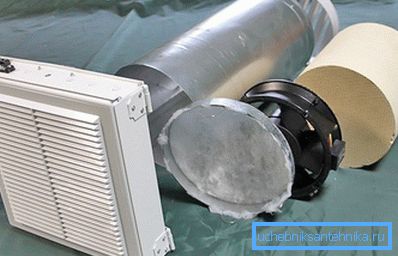

Unabhängig davon, welches System Sie bevorzugen, muss das Luftvolumen, das Sie aus dem Raum entfernen, dem Zufluss entsprechen. Sie sollten sich nicht nur auf den Zuluftventilator verlassen, sondern auch künstliche Injektionen an der Haube installieren.

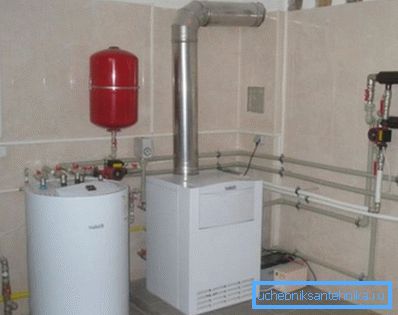

Der Ort des Einlasses und des Auslasses wird abhängig davon bestimmt, wo sich der Kessel befindet. Der Zufluss erfolgt jedoch immer direkt in der Nähe des Kessels oder hinter dem Gerät.

Die Haube sollte im oberen Teil des Raums platziert werden, vorzugsweise so nah wie möglich an der Decke oder direkt an der Decke. Gleichzeitig sollte der Abstand zwischen den Einlass- und Auslasskanälen so groß wie möglich sein. Idealerweise diametral entgegengesetzt.

Für leistungsstarke Einheiten, die in Häusern mit einem großen Platz und mehreren Etagen installiert sind, sollte der Belüftungsauslass separat ausgestattet werden. In der Regel hat es eine Zwangsentladung, ist an der Außenwand des Gebäudes montiert und geht über den Dachfirst.

Auf dem Video in diesem Artikel können Sie die Details der Installation sehen.

Fazit

Obwohl die Installation des Lüftungssystems in einem Privathaus nicht besonders schwierig ist und von Hand erfolgen kann, sollte die Berechnung ernst genommen werden. Wenn Sie sich nicht auf Ihre Fähigkeiten verlassen können, sollten Sie dies den Profis anvertrauen.
