Herstellung von lüftung in einem privathaus: prozessmerkmale

Für private und mehrstöckige Wohngebäude, Industrie- und öffentliche Gebäude, Schulen, Kindergärten und medizinische Einrichtungen erfolgt die Herstellung eines Lüftungssystems nach dem gleichen Prinzip und aus den gleichen Materialien, wenn es um Metall geht. Der Hauptteil dieser Konstruktionen besteht aus Luftkanälen, die auf Spezialmaschinen hauptsächlich aus verzinktem Stahlblech und Aluminiumlegierungen hergestellt werden (diese Rohre können auch in handwerklichen kleinen Mengen hergestellt werden).

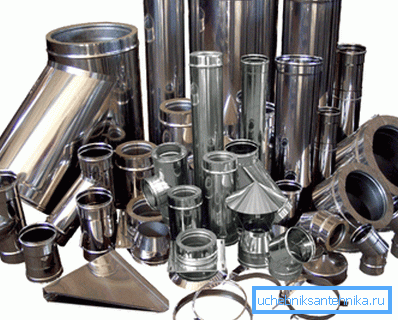

Neben starren Rohren stellen sie auch Wellrohre her und stellen Ein- und Auslassschirme sowie Schlitze, T-Stücke und Eckbeschläge für Windungen her. All dies unten und zu helfen - das Video in diesem Artikel.

Belüftung

Hinweis Lüftungssysteme können Einlass-, Auslass- und Einlass-Auslass-Systeme sein, von denen jedes entweder natürlich oder mechanisch (erzwungen) sein kann. Zusätzlich können Einlass- und Auslasssysteme von allgemeinem oder lokalem Zweck sein. Die zweite Option wird am häufigsten in der Produktion eingesetzt, da die Energiekosten in diesem Fall viel niedriger sind.

Werkzeugmaschinen

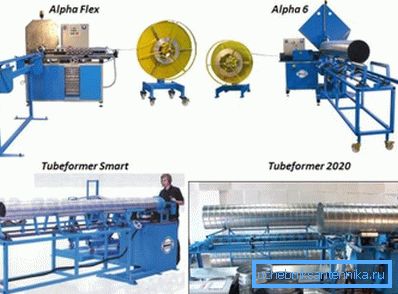

Tubeformer 2020 ist eine Spiralwickelmaschine des Schweizer Unternehmens SPIRO (der Preis entspricht der Produktqualität) zur Herstellung von großen Luftkanälen, sowohl für den Luftaustausch als auch für die Herstellung von Polyurethanschaumschalen für Bergwerke und Brücken.

Der Querschnitt der hergestellten Rohre reicht von 80 mm bis 2000 mm mit einer Wandstärke von 0,4 mm bis 2,0 mm. Die Länge des Produkts ist jedoch nicht begrenzt. Die Maschine verbraucht 11 kW, 3380 V und 50 Hz Strom.

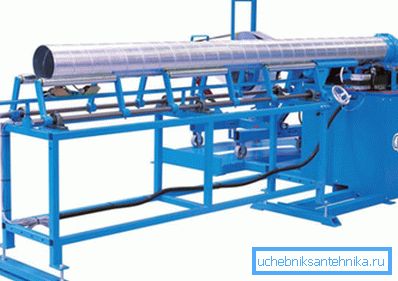

Tubeformer 1602 PRO ist eine Spiralmühle der Schweizer Firma SPIRO zur Herstellung grosser Luftkanäle sowohl für den Luftaustausch als auch für die Herstellung von Polyurethanschaumschalen für Bergwerke und Brücken.

Der Querschnitt der hergestellten Rohre reicht von 80 mm bis 1600 mm mit einer Wandstärke von 0,4 mm bis 1,5 mm. Die Länge des Produkts ist jedoch nicht begrenzt. Die Maschine verbraucht 15 kW, 3380 V und 50 Hz Strom.

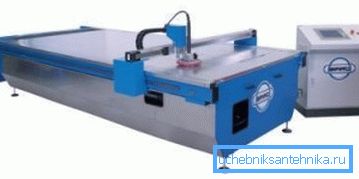

Plasmacutter Florett ist eine Plasmaschneidmaschine mit einer breiten Palette von Blechen, die von SPIRO hergestellt wird und mit einem Computersteuerungsprogramm ausgestattet ist, das mit Ihren eigenen Händen angepasst wird, um dreidimensionale Modellierungen von Teilen, insbesondere Abgasschirmen, Schlitzen und verschiedenen (runden, ovalen, rechteckigen) Beschlägen, zu ermöglichen.

Die Arbeitsfläche dieses Modells hat 30001500 mm, auf einer gemeinsamen Oberfläche von 39902140 mm, eine Traverse, eine Bewegungsgeschwindigkeit von 40 mm / min und eine Schnittgenauigkeit von bis zu 0,5 mm. Zur gleichen Zeit AC Servo 4000I, 50/60 Hz und 2,5 kVA und Plasma 60A, 230/400 V, 3 Phasen 11 kVA, mit einem Gesamtgewicht von 780 kg.

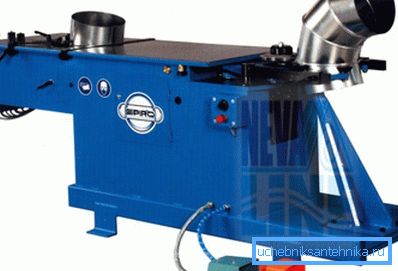

Gorelocker COMBI T ist, wie auf dem Foto oben, eine Maschine zur Herstellung von Segmentbögen und anderen Beschlägen der Schweizer Firma SPIRO und gilt in diesem Bereich als führend unter den Herstellern solcher Ausrüstungen.

Der Auslassdurchmesser beträgt 125 mm bis 1250 mm mit einer Wandstärke von 0,4 mm bis 1,5 mm für Schwarzstahl, von 0,4 mm bis 1,0 mm für Edelstahl, von 0,4 mm bis 1,5 mm Aluminium und von 0,4 mm bis 1,25 mm für Kupfer. Versorgungsparameter 5kVA / 400V / 50Hz, 3 Phasen.

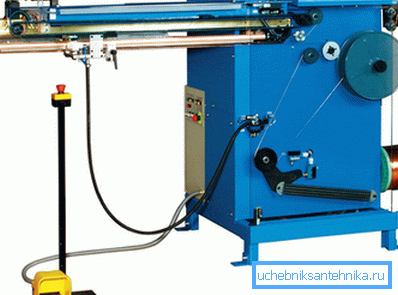

Stitchwelder 1000/1270/1540 sind hochwertige Nahtschweißmaschinen der Schweizer Firma SPIRO, mit denen Rohre geschweißt werden, ohne den vorderen Teil des zu bearbeitenden Metalls zu beschädigen. Dies erlaubt es nicht, auf hermetische Lackprodukte zurückzugreifen.

Je nach Modifikation der Einheit 1000/1270/1540 kann die Länge der Schweißnaht 50/1000 / 50-1270 / 50-1500 mm betragen, Überlappung 6/8/8 mm bei einer Metalldicke von 0,4-1,0 mm, Durchmesser Zuschnitte 75-1000 mm. Der Durchmesser des Kupferdrahtes mit rundem Querschnitt zum Schweißen beträgt 2,0 mm und die Schweißgeschwindigkeit beim Schweißen liegt zwischen 3 m / min und 1212 m / min (Anweisungen zur Modusauswahl sind beigefügt).

Runder und rechteckiger Abschnitt

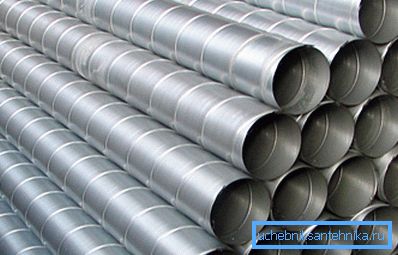

• In Industrieunternehmen wird in der Regel der kreisförmige Abschnitt der Belüftung verwendet. Die Herstellung der Lüftungskanäle dieses Abschnitts senkt den Luftwiderstand beim Transport von Luft in den Kanälen und, was sehr wichtig ist, den Geräuschpegel erheblich. Die Isolierung solcher Produkte wird entweder gar nicht oder nur minimal ausgegeben, was in beiden Fällen das Budget des Unternehmens oder der Organisation einspart. Um das gesamte System betreiben zu können, benötigen wir keine zu starken Motoren für die Lüfter, daher wird der wirtschaftliche Effekt auch von dieser Seite aus beobachtet.
• Die Dichte der Verbindungsstellen solcher Lüftungskanäle ist sehr hoch, was minimalen Luftverlust gewährleistet und somit den Wärmeverlust verringert. Wenn ein Unternehmen, das ein solches Gerät herstellt, über einen vollständigen Satz aller Maschinen verfügt (dieser Artikel enthält nur die wichtigsten), können Sie ein beliebiges System bestellen.

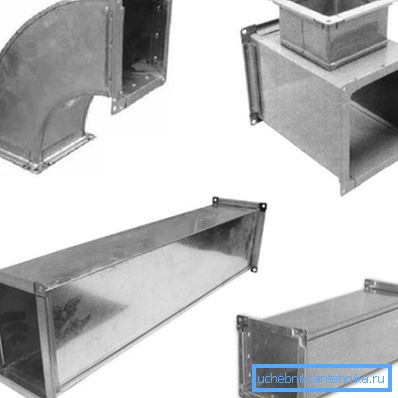

• Der Hauptvorteil eines Rechtecks ​​gegenüber einem Kreis ist die geringere Höhe bei gleichem Querschnitt. Daher werden Produkte mit quadratischem Querschnitt am häufigsten für die Installation in niedrigen Räumen verwendet. Darüber hinaus ist es einfacher, ein Rechteck in einer kleineren dekorativen Box zu platzieren.

Hinweis Für die Installation der Lüftung in einem Privathaus werden normalerweise rechteckige Luftkanäle verwendet, obwohl einige Elemente kreisförmig sein können, z. B. eine Küchenhaube mit einem Lüftungsfenster verbinden.

Fazit

Zusammenfassend können wir einige Worte zur Herstellung von Lüftungsgittern sagen. Sie können starr und einstellbar sein, mit einer oder zwei Reihen von Lamellen oder Rollläden. Hergestellt aus Kunststoff, verzinktem Stahl und Aluminiumlegierungen.
