Ein Mikroklima in jedem Raum ist ein bestimmter optimaler Parametersatz, in dem sich eine Person wohlfühlt und produktiv arbeiten kann. Dies wird hauptsächlich durch Parameter wie: Feuchtigkeit, Lufttemperatur, Luftzusammensetzung beeinflusst. Und die Erfüllung des Hauptteils der Aufrechterhaltung der Stabilität des Mikroklimas liegt in den Lüftungs- und Heizungssystemen, daher sollte der Designfrage besondere Aufmerksamkeit gewidmet werden.

Ist es sinnvoll, Heiz- und Lüftungssysteme zu kombinieren?

Die meisten Menschen in unserem Land sind an die traditionelle Warmwasserbereitung gewöhnt, und die Frage der Kombination von Lüftung und Heizung wird nicht einmal ernst genommen, sondern umsonst. Denn die Gestaltung des Lüftungssystems und der Heizung als Ganzes ermöglicht die maximale Nutzung der Luftkanäle, sie stehen in der kalten Jahreszeit nicht still.

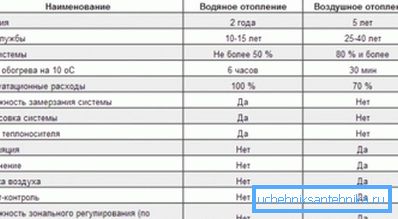

Darüber hinaus hat das Luftheizungssystem mehrere Vorteile gegenüber dem traditionellen System, bei dem Wasser als Wärmeträger verwendet wird.

Die Verwendung von Luft als Kühlmittel ermöglicht Ihnen:

• die Lebensdauer des Systems verlängern (die Lebensdauer des Luftheizungssystems beträgt 40 Jahre);
• die Aufwärmzeit des Raumes reduzieren;

Beachten Sie! Bei einem Wassersystem müssen Sie warten, bis der Kühler genug Wärme abgibt. Das dauert Stunden. Das Luftsystem versorgt den Raum mit vorgewärmter Luft, Sie müssen nur warten, bis es sich mit der kalten Luft vermischt. Es dauert nur 20-30 Minuten.

Allgemeine Bestimmungen für die Gestaltung von Lüftungs- und Klimaanlagen

Unabhängig von der Planung der Heizung, Lüftung und Klimatisierung einer kleinen Villa oder eines Hochhauses sollte das Ergebnis der geleisteten Arbeit 2 Dokumente sein:

• der Textteil - In der Erläuterung gibt der Designer die allgemeinen technischen Lösungen an, die im Projekt angenommen wurden. Insbesondere rechtfertigt die Berechnung den angenommenen Abschnitt der Luftkanäle, die Leistung der Klimaanlage und der Heizsysteme. Wenn das System in einem Industrieunternehmen installiert wird, muss angegeben werden, wie Luftkanäle vor aggressiven Medien geschützt werden müssen.

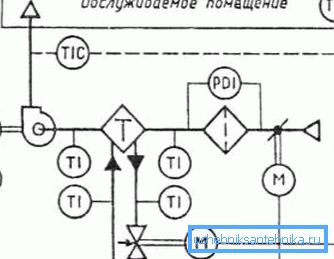

• Grafische Teilezeichnungen sollten das Schema der Heizungs-, Klima- und Lüftungsnetze enthalten. Bei einer Kombination aus Lüftung und Luftheizung wird die Arbeit etwas vereinfacht.

In Bezug auf die Zeichnungen sollte beachtet werden, dass sie in strikter Übereinstimmung mit GOST 21.602-79 ausgeführt werden sollten. Eine einfache Skizze von Hand auf Millimeterpapier ist nicht akzeptabel.

Beachten Sie! Wenn Sie die Lüftung und Heizung eines kleinen Hauses mit eigenen Händen gestalten, können Sie natürlich auf GOST verzichten. Hauptsache, die Mitarbeiter verstehen alles. In anderen Fällen ist eine strikte Einhaltung der Norm obligatorisch.

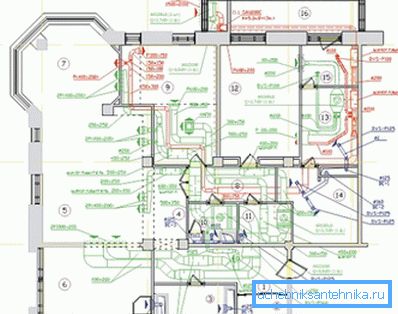

Regeln für das Zeichnen von Zeichnungen

Die Zeichnung muss nicht nur eine schematische Darstellung des projizierten Systems selbst enthalten, sondern auch den Plan des Hauses. Andernfalls kann nicht beurteilt werden, ob der Kanal beispielsweise korrekt verlegt ist.

Bei der Gestaltung von Systemen für mehrstöckige Gebäude ist es in der Regel erforderlich,

• auf dem A1-Blatt einen Grundriss des Gebäudes zu zeichnen;
• die Räumlichkeiten zu nummerieren, während die Nummerierung gemäß den Anforderungen von GOST 21.602-2003 erfolgt, das anstelle des sowjetischen Regulierungsdokuments GOST 21.602-79 angenommen wurde. Bezüglich der Nummerierung der Räumlichkeiten sollte die Nummer in einem Kreis angeordnet sein, die Nummerierung wird vom linken Teil der Zeichnung aus vorgenommen, wobei die erste Nummer zur Bezeichnung der Etage verwendet wird und alle anderen die tatsächliche Anzahl der Räumlichkeiten sind.
• dann ist es auf demselben Plan zwingend, die umschließenden Strukturen unbedingt zu dimensionieren, dies ist die Grundlage für die nachfolgende Berechnung der Wärmeverluste;
• Wenn die Warmwasserbereitung verwendet wird, wird der Ort zum Auffinden des Knotens ausgewählt, die Anordnung der Rohre wird auf jeder Etage angezeigt und die Positionen der Kühler werden angezeigt.

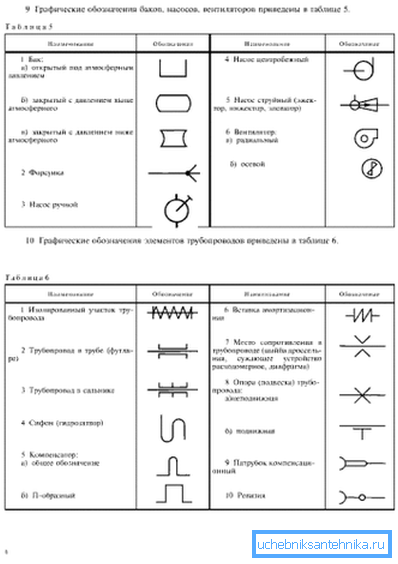

Beachten Sie! GOST auf den Arbeitszeichnungen von Heizung und Lüftung enthält eine klare Liste der zulässigen Symbole. Kreativität in dieser Hinsicht ist nicht akzeptabel, und Beispiele für einige Notationen werden im Folgenden beschrieben.

• Gleiches gilt für die Anzeige auf den Luftkanalblechen und Klimaanlagen.

Akzeptierte Konventionen in den Zeichnungen

Im Allgemeinen beginnt das Design eines Lüftungssystems damit, dass die Böden ihre Designposition angeben. Danach ist es notwendig, in allen Räumen, in denen Lüftung vorhanden ist, Einschnitte vorzunehmen.

Bei diesen Schnitten muss die Designposition der Lüftungsgitter angegeben werden (die Höhe ihrer Platzierung und die Abmessungen sind angegeben). Darüber hinaus ist Folgendes anzuzeigen:

• Lüftungskanäle und Mine (gestrichelt dargestellt);
• Markieren Sie die Mündung des Lüftungsschachts und die Mitte des Fensters.

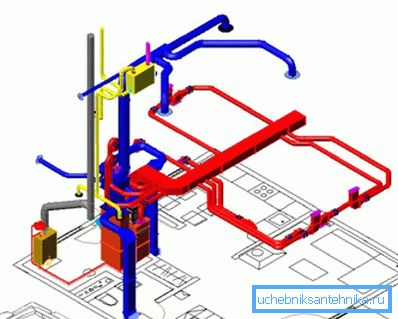

• Die vorgenommenen Schnitte und Grundrisse des Gebäudes dienen als Grundlage für das Zeichnen der axonometrischen Projektion des Lüftungssystems.

Beachten Sie! Die gleiche Anweisung gilt auch für die Auslegung von Luftheizungssystemen in Kombination mit dem Lüftungssystem des Gebäudes.

Beim Erstellen von Zeichnungen gelten folgende Regeln:

• Jedes Element des Lüftungs- und Heizungssystems muss gekennzeichnet und an seiner Seriennummer (innerhalb derselben Marke) angebracht sein. Zum Beispiel wird das Ansaugsystem mit natürlicher Zirkulation als PE bezeichnet, mit erzwungenem - P, der Luftvorhang in der Zeichnung ist mit dem Buchstaben U bezeichnet, und die Heizeinheiten können durch den Buchstaben A identifiziert werden.

GOST-Konstruktionszeichnungen für Heizung und Lüftung sind nicht nur auf ein Dokument aus dem Jahr 2003 beschränkt.

Die Kennzeichnung einiger Elemente der Lüftungs- und Heizungssysteme erfolgt in separaten Normen:

• Beim Markieren von Rohren und Formstücken auf einem Blech sollten die Empfehlungen von GOST 21.206-93 befolgt werden.
• GOST 21.205-93 sollte verwendet werden, wenn auf der Zeichnung Elemente wie Rohrleitungsisolierung, Abschreibungseinsatz, Träger und andere spezifische Elemente angezeigt werden müssen. Dieselbe Norm wird verwendet, um die Richtung des Luftstroms, der Tanks, der Rohranschlüsse usw. anzugeben.

• GOST 21.112-93 widmete sich den Symbolen von Hebe- und Transportgeräten.

Beachten Sie! Bei der Darstellung von Symbolen dieses Typs in der Zeichnung muss der Maßstab berücksichtigt werden.

Allgemeine Designanleitung

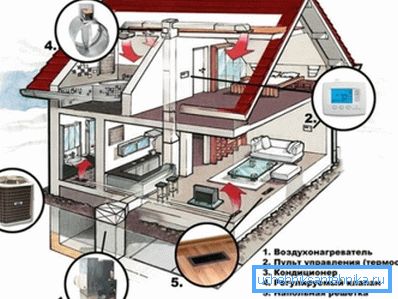

Die Lüftungsanlage in Kombination mit der Heizungsanlage arbeitet nach folgendem Prinzip:

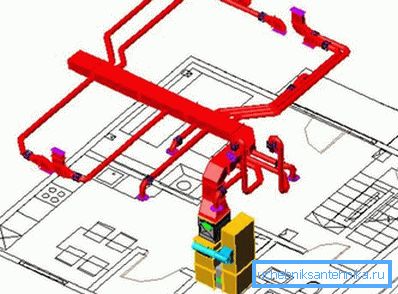

• durch die Zuleitung wird warme Luft in die Räume des Hauses geleitet;
• Durch das Abgasrohr wird Luft aus den Räumlichkeiten entnommen, frische Luft wird von der Straße gemischt und das Luftgemisch wird der Heizeinheit wieder zugeführt.
• nach diesem Vorgang wird wiederholt.

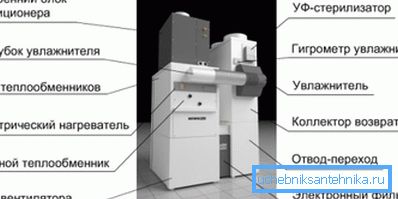

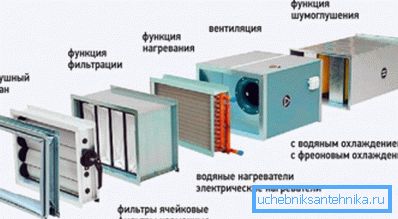

Beachten Sie! Solche Systeme sind notwendigerweise mit einem Filtersystem ausgestattet, oftmals ist eine Funktion zusätzlicher Feuchtigkeit vorhanden. Die Umluft benötigt eine zusätzliche Reinigung, da sie nicht vollständig durch frische ersetzt wird.

Im privaten Bereich ist die Gestaltung von Heizung, Lüftung und Klimatisierung jeweils individuell, Sie können jedoch mehrere allgemeine Regeln formulieren:

• Der Zuluftkanal ist bequem zwischen den Etagen angeordnet. Diese Option eignet sich insbesondere für die Rahmenbautechnik, da die Rohre keinen Zentimeter Freiraum im Raum einnehmen. Bei dieser Platzierung in der 2. Etage strömt warme Luft von der Bodenebene und in der 1. Etage von der Decke;

Beachten Sie! Es ist zu beachten, dass warme Luft aus den Versorgungsgittern strömt. Daher ist es nicht wünschenswert, sie direkt über dem Sofa, dem Sessel usw. zu platzieren. Gleichzeitig ist es nicht wünschenswert, sie über den Vorhängen zu platzieren - es ist unwahrscheinlich, dass sich jemand mit den ständig wehenden Vorhängen befasst.

• Bei Stahlbetonböden ist es besser, die Luftkanäle in den Ecken der Wände anzuordnen. Dann können sie leicht mit einer mehrstufigen Decke verkleidet werden.

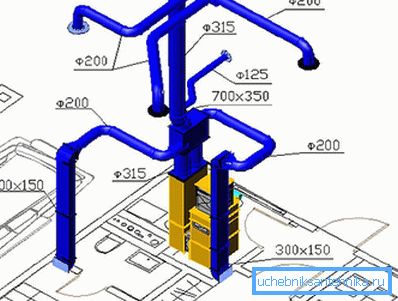

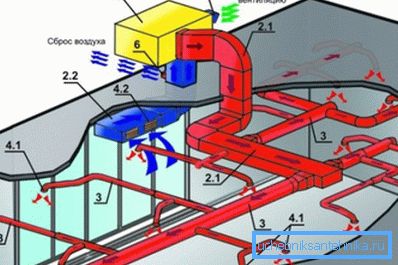

Es gibt einige Besonderheiten in Bezug auf die Anordnung des Abluftkanals.

Die richtige Auslegung von Heizungs- und Lüftungssystemen erfordert daher Folgendes:

• Die Luft stieg in das Abgasrohr im unteren Stockwerk ein - auf Bodenniveau. Tatsache ist, dass hier die erhitzte Luft von oben in die Räume eindringt. Daher trägt ihr Zaun in Bodennähe zu einer gleichmäßigeren Erwärmung des Raumes bei.

• In der 2. Etage und in den folgenden Etagen sollte der Zaun in der Nähe der Decke angebracht werden. In dieser Zone steigt warme Luft auf und sammelt sich in dieser Zone, was für eine Person keine Rolle spielt.
• In diesem Kanal ist es sinnvoll, einen Luftklappenregler zu installieren, der im Winter dazu beiträgt, Stromkosten zu sparen.
• Besondere Aufmerksamkeit sollte der Schalldämmung von Luftkanälen in angrenzenden Bereichen der Heizungsanlage gelten. Es kann sinnvoll sein, in diesen Bereichen flexible Luftkanäle zu verwenden oder eine externe Schalldämmung zu verwenden.
• Im Sommer funktioniert die Heizung nicht, daher muss die Abluftbelüftung einen Dachauslass haben. In der warmen Jahreszeit wird die verschmutzte Luft entfernt.
• Das Mischen von Frischluft von der Straße kann durch Wandventile erfolgen.

Unabhängig davon muss die Wärmequelle erwähnt werden. Natürlich können Sie die Installation verwenden, die mit Strom arbeitet, aber solche Systeme sind kaum als wirtschaftlich zu bezeichnen, und für Landhäuser ist die Abhängigkeit von Strom nicht die beste Option.

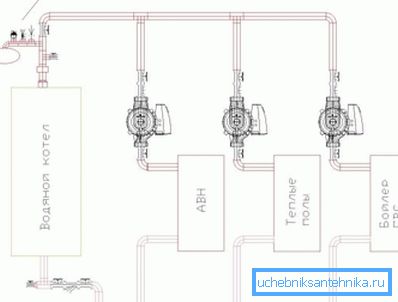

Daher werden häufig Installationen verwendet, bei denen das Heizelement an einen herkömmlichen Heizkessel angeschlossen ist (es spielt keine Rolle, ob es sich um einen Elektro- oder Festbrennstoffkessel handelt). Die Betriebskosten solcher Systeme sind im Vergleich zu herkömmlichen Warmwasserbereitungen um etwa 20 bis 30% niedriger.

Beachten Sie! Außerdem kann der Heizkessel gleichzeitig für die Warmwasserversorgung und beispielsweise für „warme Böden“ verwendet werden.

Einfache Berechnung eines Luftheizungssystems kombiniert mit Frischluftbelüftung

Hier hängt natürlich viel davon ab, wie die Luftzirkulation organisiert ist. Wird zum Beispiel nur eine teilweise Rückführung durchgeführt, spart dies ein wenig Strom, da der Heizer keine Energie für die Erwärmung der Luft mit einer Außentemperatur aufwenden muss.

Andererseits ist die Option des teilweisen Recyclings aus hygienischen Gründen nicht immer akzeptabel, da ein Teil der verunreinigten Luft immer noch im Raum verbleibt. Aber das Nullrecycling, besonders in der kalten Jahreszeit, kostet den Besitzer viel, aber die Luft wird garantiert sauber sein.

Die Berechnung der Luftheizung mit Belüftung wird unter der Annahme durchgeführt, dass die Raumtemperatur aufrechterhalten werden muss. Der Zufluss sollte darunter nicht leiden, dh die Luftwechselfrequenz im Raum sollte ebenfalls ein konstanter Wert sein.

Als Beispiel wird eine sehr vereinfachte Version der Berechnung angegeben, die sich jedoch beispielsweise für den privaten Bau eignet.

Die gesamte Berechnung kann in 3 einfache Schritte unterteilt werden:

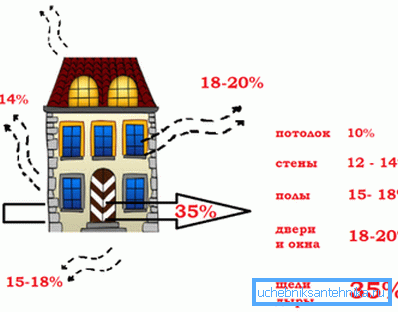

1. Es ist notwendig, den Wärmeverlust im Raum zu bestimmen. Um die Berechnung zu vereinfachen, empfiehlt es sich, einen Online-Taschenrechner zu verwenden. Dadurch können Feinheiten wie die Art der doppelt verglasten Fenster in der Wohnung, die Klimazone usw. berücksichtigt werden. Bei der manuellen Berechnung haben viele Anfänger Schwierigkeiten damit.

Beachten Sie! Die Richtigkeit dieses Elements hängt von der Fähigkeit des Heizgeräts ab, die gewünschte Temperatur in der Wohnung zu halten. Wenn das Ergebnis zum Beispiel unterschätzt wird, wird das Heizgerät einfach nicht mehr zurechtkommen und Sie können den Komfort vergessen.

1. Dann müssen Sie die im Raum einzuhaltende Temperatur und die Auslasstemperatur (am Auslass des Heizgeräts) einstellen und den Luftstrom unter den angegebenen Bedingungen bestimmen. Die Berechnung erfolgt nach der Formel

G = Qp / [с • (tg-tv)],

In dieser Formel wird die folgende Notation verwendet:

• Q - Wärmeverlust, berechnet in der vorherigen Stufe, W;
• c ist die Wärmekapazität von Luft, J / (kg • K), der Bezugswert wird als 1005 angenommen;
• tg und tv - die Temperatur der Heizung und die Temperatur im Raum ,? C.

1. Die Formel wird durch den Wärmeverbrauch bestimmt, der für das Erwärmen dieser Luft aufgewendet werden muss

Qn = G · c · (Tv-tn),

wo tn ist die Außentemperatur?

Berechnungsbeispiel

Lassen Sie uns als Beispiel eine einfache Berechnung durchführen, in der die Berechnung von Heizung und Lüftung durchgeführt wird, vorausgesetzt, sie arbeiten zusammen.

Folgende Anfangsdaten werden akzeptiert:

• Im Raum sind doppelt verglaste Fenster installiert, und der prozentuale Anteil der Verglasung beträgt 20% der Wandfläche.
• angenommene Außentemperatur -30 ° C;
• es gibt nur eine Wand im Raum;
• Raumfläche - 20 m2;
• das Haus sollte die Temperatur konstant bei +20 ° C halten, die Vorlauftemperatur +50 ° C;

Die Berechnung erfolgt nach der empfohlenen Methode:

• der Wärmeverlust für einen solchen Fall beträgt 2,26 kW;
• der Luftstrom für einen solchen Fall sollte G = 2260 / (1005 (50-20)) = 0,075 kg / s sein;
• Wärme zum Heizen benötigt Qn = 0,075 • 1005 • (20 - (- 30)) = 3769 W = 3,77 kW. Auf der Grundlage dieser Daten können Sie ein Heizgerät anhand der Passmerkmale auswählen.

Zusammenfassend

Die Gestaltung eines Lüftungssystems nur auf den ersten Blick mag einfach erscheinen - einige Rohre verlegen und auf das Dach bringen. In der Tat ist alles viel komplizierter, und wenn Belüftung mit Luftheizung kombiniert wird, steigt die Komplexität der Aufgabe nur, weil nicht nur die Entfernung von Schmutzluft sichergestellt werden muss, sondern auch, um eine stabile Temperatur in den Räumen zu erreichen.
