Gestaltung der belüftung: auswahl der ausrüstung und

Ein komfortables Mikroklima in einem Haus oder einer Wohnung hängt wesentlich von der ordnungsgemäßen Funktionsweise des Frischzuflusssystems und der Entfernung der verschmutzten Luft ab. Und die Effizienz seiner Arbeit hängt direkt mit der Qualität der Gestaltung der Lüftung und Klimatisierung der Räumlichkeiten zusammen.

Ausführliche Informationen zu dieser Ausgabe finden Sie im Folgenden.

Verschiedene Lüftungssysteme

Angesichts der hohen Kosten für die Gestaltung von Lüftungs- und Klimaanlagen lehnen viele Handwerker die Dienste spezialisierter Architekturbüros und Ingenieurbüros ab und bereiten die notwendige Dokumentation mit eigenen Händen vor.

Dieser Prozess ist ziemlich mühsam und erfordert das Vorhandensein bestimmter theoretischer Kenntnisse.

Berücksichtigen Sie außerdem die folgenden Faktoren:

• Grundfläche;
• ihren funktionalen Zweck;
• geographische Lage und klimatische Besonderheiten;
• Funktionsweise der Anlage.

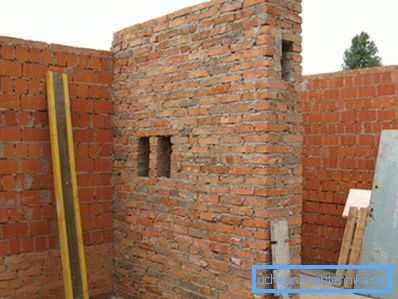

Darüber hinaus müssen in den Luftversorgungssystemen eines privaten Häuschens die Installation von Filteranlagen sowie Lüftungsschächten vorgesehen werden, die Teil der Gebäudestruktur sein können.

Wenn wir über die Gestaltung der Belüftung sprechen:

• Industriebauten (Werkstatt, Werkstatt);
• öffentliche gastronomische Einrichtungen (Restaurant, Kantine);
• Geschäftsräume (Lagerhallen, Einkaufskomplexe) -

- Hier müssen Sie neben der Effizienz auch viele zusätzliche Anforderungen berücksichtigen - Feuer, Sanitär, Technologie und so weiter. In diesem Fall wird dringend empfohlen, einen Spezialisten zu beauftragen.

Laut SNiP 2.04.05-91 gibt es verschiedene Systeme, um Räume mit sauberer Luft zu versorgen:

• mit einer natürlichen Luftwaffe;
• mit der erzwungenen Organisation der Bewegung der Luftströmung;
• kombinierte Systeme.

Beachten Sie! Bei der Auslegung ist zusätzlich zu den technischen Parametern die wirtschaftliche Komponente zu berücksichtigen, dh die Kosten für den Betrieb des Lüftungssystems. Wenn natürliche Lüftung keine Kosten verursacht, verbrauchen Ventilatoren, Heizungen und Rekuperatoren, die Teil des mechanischen Systems sind, Strom, was die Stromrechnung erhöht.

Natürliches Lüftungsdesign

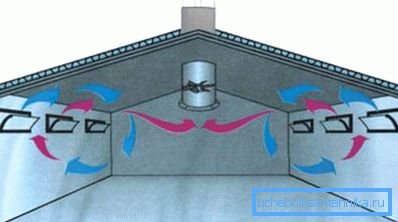

Diese Methode, Räume mit sauberer Luft zu versorgen, wird seit jeher angewandt und ist bis heute beliebt. In diesem Fall wird die Luftbewegung aufgrund des Temperatur- und Druckunterschieds außerhalb des Hauses (der Wohnung) und innerhalb der Räumlichkeiten organisiert.

Die durch menschliche Abfallprodukte belastete Luft wird durch die Austrittskanäle gezogen und durch Fenster, Lüftungsöffnungen, Spalten und Poren in den Wänden angesaugt.

Die Wirksamkeit einer solchen Belüftung wird beeinflusst durch:

• Windrichtung;
• Umgebungstemperatur;
• atmosphärischer Druck.

Wenn der Schornstein jedoch früher die Rolle eines Abgases spielte und ausreichend Luft durch die Spalten zwischen den Baumstämmen strömte, sorgen moderne Bautechniken für eine nahezu vollständige Dichtheit des Innenraums. Daher müssen zusätzliche Luftzufuhr- und Abluftkanäle konstruiert und installiert werden. Nur dann funktioniert die natürliche Belüftung effizient.

Vor- und Nachteile

Bevor wir uns die Gestaltung der Belüftung mit natürlichem Luftzug genauer ansehen, sollten wir uns noch einmal mit ihren Vor- und Nachteilen beschäftigen.

Merkmale der Gestaltung von Versorgungskanälen

Die Auslegung und Berechnung der Belüftung muss mit dem Einlasssystem beginnen. Damit die Luft am effizientesten ausgetauscht werden kann, muss die Bewegung der einströmenden Luft mit einer Geschwindigkeit von 0,2 Metern pro Sekunde sichergestellt werden. Hierfür werden spezielle Einlassventile verwendet.

Beachten Sie! Viele Neulinge vernachlässigen die Installation dieser Ausrüstung und verlassen sich darauf, dass ihre Rolle von Fenstern und Lüftungsöffnungen erfolgreich erfüllt wird. Dieser Ansatz ist grundsätzlich falsch. Erstens steigt der Wärmeverlust so stark an, zweitens ist die Schalldämmung gestört und drittens gelangt eine große Menge Staub von der Straße in den Raum.

Beim Entwurf von Zuluftkanälen sollten Sie sich bewusst sein, dass es zwei Arten von Ventilen gibt:

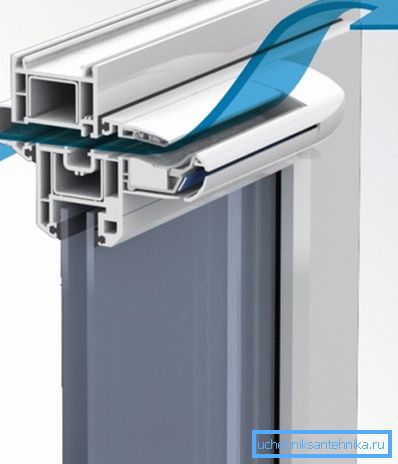

1. Windowed. Sie sind direkt in den Fensterrahmen eingebaut (ein Loch muss darin gemacht werden). Sie lassen ausreichend Außenluft ein und reduzieren die Anströmgeschwindigkeit. Wenn die Temperatur außerhalb des Fensters zu niedrig ist, können sie mit Klappen geschlossen werden.
2. Wand. In der Wand zwischen Fensterbank und Heizkörper montiert. Die Konstruktion sieht das Vorhandensein eines Filters und eines Schalldämpfers vor. Zusätzlich wird der ankommende Luftstrom erwärmt. Der Luftkanal kann mit einer automatischen Klappe ausgestattet werden, die die Intensität der Luftansaugung in Abhängigkeit von den äußeren Bedingungen (Temperatur und Feuchtigkeit) regelt.

Nuancen der Anordnung der Abluftleitungen

Anweisungen für die Gestaltung der natürlichen Belüftung erfordern neben den ankommenden Kanälen, dass Abluftkanäle vorhanden sind.

Bei der Entwicklung eines eigenen Projekts sollten diese Funktionen berücksichtigt werden:

• Die Abgangslöcher müssen im Sanitärraum und in der Küche angebracht werden, da hier die Luft am stärksten verschmutzt und befeuchtet wird.
• Das Ende des Schornsteins in der Hütte muss sich über eine Höhe von mehr als 0,7 Metern über das Dach erheben. Andernfalls reicht der Differenzdruck nicht für das Auftreten von Zugkraft aus.
• Der obere Schnitt des Auslasskanals sollte mit einem Regenschirm geschützt werden, der das Eindringen von Niederschlag und Fremdkörpern verhindert.
• Es ist besser, den Lüftungskanal aus rostfreien Rohren als aus Ziegeln herzustellen, da ihre glatte Innenfläche zum Erscheinungsbild von guten Kunststoffen beiträgt und keinen Luftstromwiderstand erzeugt.

Entwerfen einer kombinierten Lüftung

Obwohl das natürliche System der Luftzufuhr und -entnahme kostengünstiger ist, empfiehlt es sich, sich für das Projekt der kombinierten Lüftung zu entscheiden.

In diesem Fall wird die Standardschaltung an den richtigen Stellen mit elektrischen Geräten verstärkt, was die Geschwindigkeit des Luftstroms erhöht.

Der Einstrom wird in diesem Fall auch durch Unterfenster oder Fensterventile organisiert, und der Abluftkanal ist mit einem Ventilator ausgestattet.

Hier sind einige Möglichkeiten, wie Sie ein effektives System der kombinierten Lüftung organisieren können:

1. In einer kleinen Wohnung oder einem Landhaus ist es ausreichend, Ventilatoren an den Lüftungsöffnungen zu installieren. Zusätzlich befindet sich der notwendige elektrische Abzug über dem Ofen. Lüfter können mit dem Licht an dieselbe elektrische Leitung angeschlossen und gleichzeitig eingeschaltet werden. Sie können auch Bewegungssensoren installieren. Das große Minus einer solchen Lösung ist der fehlende natürliche Luftaustausch, dh die Haube funktioniert nur, wenn das Gerät eingeschaltet ist.
2. Das Gebläse wird in den gemeinsamen Luftkanal eingebaut, wo die Luftkanäle aus der Küche und dem Sanitärblock zugeführt werden. In diesem Fall wird meistens das gesamte System auf dem Dachboden und die Lüftungsgitter an der Decke montiert. Es ist wichtig, den Querschnitt der Kanäle und die Leistung der installierten Lüfter sorgfältig zu berechnen. Alle erforderlichen Parameter sind in der Begleitdokumentation zum Gerät angegeben.

In einigen Fällen ist es möglich, Lüfter an den Einlasskanälen zu installieren. Sie unterscheiden sich von Abgasen dadurch, dass sie die kalte Luft erwärmen können, die von der Straße kommt. Dank dieser Ausrüstung wird in den Räumen ein erhöhter Druck erzeugt, der die verschmutzte Luft in die Abluftkanäle "drückt".

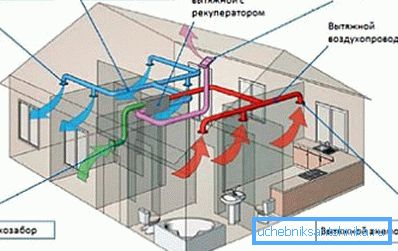

Mechanische Lüftung

Wenn die Fläche Ihres Hauses 300 Quadratmeter überschreitet. Bei Messgeräten ist es ratsam, über die Planung und Installation eines integrierten automatisierten Lüftungssystems nachzudenken. Es ist am effektivsten, jedoch sollten nur Spezialisten in die Entwicklung und Installation einbezogen werden.

Es ist notwendig, viele Funktionen zu berücksichtigen:

• die Anzahl und Größe der Luftkanäle, das Schema ihrer Verteilung im Haus, die Lage der Einlass- und Auslassöffnungen;

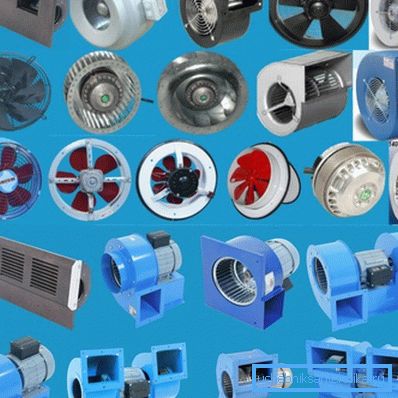

• Leistung der verwendeten Lüfter;
• Filter, Rekuperatoren, Feuchtigkeitsstabilisatoren usw. müssen installiert werden.

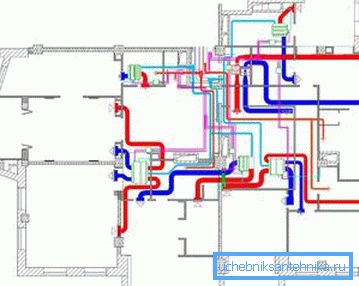

Meistens wird der Entwurf eines solchen Systems zusammen mit der Erstellung von Zeichnungen des Wohngebäudes selbst durchgeführt.

Der Hauptvorteil des automatischen Be- und Entlüftungssystems ist der vollautomatische Betrieb. Eine spezielle Elektronik regelt die Geschwindigkeit, das Volumen und die Temperatur des Luftstroms unabhängig von den Daten externer Sensoren.

Ein weiterer Pluspunkt ist die Anwesenheit eines Rekuperators. Dieses Gerät erwärmt den ankommenden Luftstrom auf Kosten der Abluft (ohne Vermischung), wodurch die Kosten für die Raumheizung in der kalten Jahreszeit erheblich gesenkt werden können. Es ist auch möglich, eine einzelne Konditioniereinheit zu installieren, die in allen Räumen ein komfortables Mikroklima schafft, ohne separate Trennsysteme zu verwenden.

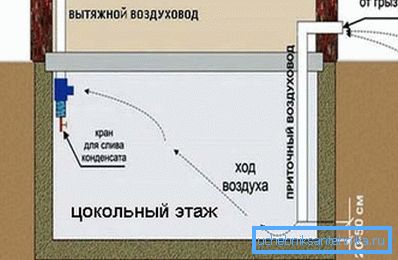

Bodenbelüftung

Wenn Sie selbst ein Cottage-Lüftungssystem entwerfen, vergessen Sie nicht den Keller und den Keller.

Auf dieser Ebene gibt es in der Regel viele Nebengebäude:

• Workshops,
• Saunen
• Wäscherei
• Lagerräume,
• Pools und so weiter.

Alle benötigen eine effektive Belüftung. Andernfalls führt eine erhöhte Luftfeuchtigkeit zur Bildung von Schimmel und Pilzen an den Wänden, die das Mikroklima nicht nur des Kellers, sondern des gesamten Wohngebäudes insgesamt beeinträchtigen.

Fazit

Nachdem Sie die obigen Informationen gelesen haben, haben Sie eine Vorstellung von den Nuancen des Designs und der Installation verschiedener Arten von Lüftungssystemen erhalten.

Das Video in diesem Artikel beschreibt auch, wie Sie die Belüftung Ihrer eigenen Wohnung oder Ihres Landhauses gestalten können.
