Gestaltung der absaugung: grundregeln und empfehlungen

Für jedes Gebäude ist eine effektive Belüftung erforderlich, sei es ein Industriekomplex, eine Berghütte oder eine Wohnung in einem Hochhaus. Durch die vorläufige Ausarbeitung des Projekts können Sie mögliche Konstruktionsfehler bei Installationsarbeiten vermeiden, um sie wirtschaftlicher und effizienter auszuführen. In diesem Artikel werden die Hauptprinzipien des Designs von Lüftungssystemen betrachtet.

Allgemeine Bestimmungen

Warum wird das Gebäude überhaupt belüftet? Lassen Sie uns näher auf dieses Thema eingehen, um die Bedeutung eines vollwertigen Lüftungssystems voll zu erfahren:

Zweck

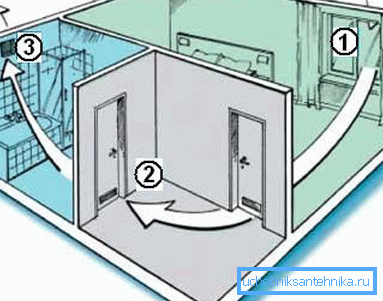

1. Luftmassen ersetzen. Wenn dies nicht geschieht, sammeln sie sich in einem geschlossenen Raum an:

• Kohlendioxid, das das Produkt der menschlichen Atmung ist;
• Kohlenmonoxid, das von den Heizgeräten und vom Ofen kommt und die größte Gefahr für die Gesundheit der Bewohner darstellt; (Informationen zur Belüftung finden Sie auch im Artikel Gofra.)

• unangenehme Gerüche, die meistens von der Toilette kommen und den Garvorgang begleiten;
• Staub, Krankheitserreger und mögliche Ausscheidungen von Gegenständen im Innenbereich.

Luft mit einer solchen Zusammensetzung ist unangenehm und sogar gefährlich für den menschlichen Verzehr, was zur Entstehung vieler Krankheiten führen kann.

1. Feuchtigkeitsbeseitigung. Durch rechtzeitiges und effektives Trocknen der Wände, des Fußbodens, der Decke und der Möbelstücke wird das Auftreten von Pilzen, Schimmel und die Entstehung von Fäulnisprozessen verhindert.

Tipp: Neben der Anordnung des Belüftungssystems an Stellen der Schimmelbildung wird empfohlen, spezielle Antiseptika einzusetzen. Dies erhöht die Wirksamkeit des Problems erheblich.

Arten

Es gibt zwei Hauptoptionen für die Implementierung der Lüftung in einem Privathaus oder einer Wohnung:

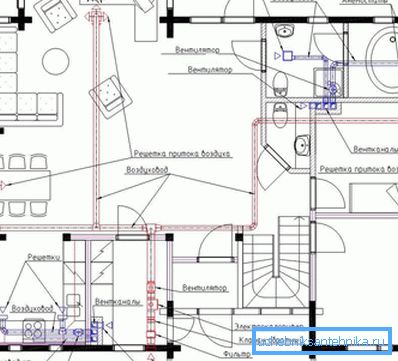

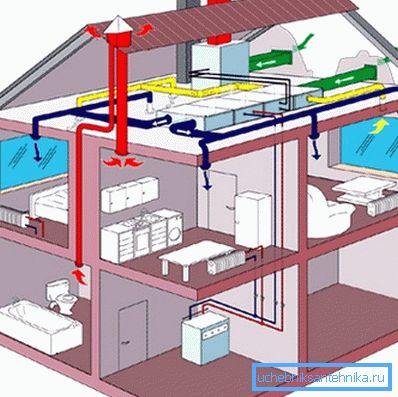

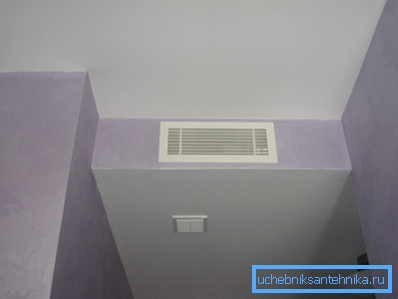

Für kleine Wohnungen reicht in der Regel ein natürliches System aus, dessen Abzugshauben sich in der Toilette und natürlich in der Küche befinden. Für ein geräumiges Privathaus mit mehr als einer Etage benötigen Sie eine komplexere Lüftungsorganisation mit vorläufiger Gestaltung. (Siehe auch den Artikel Dachbelüftung: Merkmale.)

Entwurfsprojekt

Sie können den Entwurf selbst vornehmen oder von den Spezialisten übernehmen lassen. In jedem Fall lohnt es sich, die Grundprinzipien einer solchen Aufgabe kennenzulernen.

Tipp: Es wird empfohlen, die Gestaltung des Lüftungssystems vor Beginn des Hauses durchzuführen. Auf diese Weise können Sie eine höhere Effizienz erzielen und die Lüftungskanäle in die Gestaltung der Räume einpassen, was ästhetischer aussieht, als wenn Sie sie in einem bereits errichteten Gebäude abdecken.

Technische Aufgabe

Die Gestaltung der Absaugung beginnt mit der Ausarbeitung technischer Spezifikationen, die Folgendes berücksichtigen sollten:

• Anzahl aller Räume;
• die Fläche jedes Zimmers;
• die Architektur des ganzen Gebäudes;
• die Funktionen, die von jedem Raum ausgeführt werden;

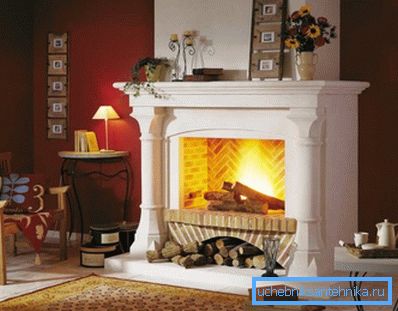

• Anzahl und Lage aller zusätzlichen Objekte, die einen erheblichen Einfluss auf die Bewegung von Luftmassen haben: Badezimmer, Klimaanlagen, Öfen, Kamine und andere ähnliche Konstruktionen.

Berechnungen durchführen

Nun schauen wir uns an, wie man die Absaugung berechnet. Um dies zu erreichen, müssen wir die akzeptable Leistung des Systems ermitteln, gemessen an der Anzahl Kubikmeter Luft pro Stunde, die für jedes Zimmer einzeln und für das gesamte Gebäude durchlaufen werden.

Dieser Indikator hängt von den folgenden zwei Parametern ab:

1. Luftwechselrate eines einzelnen Zimmers. Dieser Wert hat keine Dimension und bestimmt die Intensität des Austauschs von Luftmassen in Abhängigkeit vom Funktionszweck des Raumes. Zum Beispiel für Wohngebiete gleich 1, aber nicht weniger als 30 m.³/ h pro Person und für stärker verschmutzte Toiletten und Küchen - 1,5, aber nicht weniger als 60 m³/ h Die Berechnung der Absaugung erfolgt also nach folgender Formel:

L = n & le; V, wo

L ist der erforderliche Leistungsindex, n ist die normalisierte Luftaustauschrate, V ist das Volumen des Raumes.

Nehmen Sie zum Beispiel die Wohnzimmerfläche von 6 x 4 m und eine Deckenhöhe von 2,5 m: 1 - 60 = 60 m³/ h

1. Die maximale Anzahl von Personen gleichzeitig. Die Gestaltung der Belüftung hängt auch davon ab, wie viele Personen sich im Raum versammeln können. Die Anleitung zum Finden einer solchen Beziehung lautet wie folgt:

L = N & le; L_N, wo

L ist der erforderliche Leistungsindex, N ist die größte Anzahl von Personen, die sich gleichzeitig im Raum befinden können, L_N - Normalisierter Luftverbrauch einer Person, abhängig von der Funktionalität des Raumes. Der letzte Parameter kann laut SNiP folgende Werte annehmen:

Das heißt, wenn Sie ein belüftetes Wohnzimmer in einem Haus nehmen, in dem 3 Personen wohnen, erhalten Sie: 3 · 30 = 90 m³/ h Da dieser Wert, den wir im vorherigen Beispiel anhand der Luftaustauschrate abgeleitet haben, übersteigt, verwenden wir ihn als Grundlage für weitere Berechnungen.

Nach all den notwendigen Berechnungen stellt sich normalerweise heraus, dass:

1. Für Wohnungen in mehrstöckigen Gebäuden ist eine Belüftung mit einer Kapazität von 100 bis 500 m erforderlich.³/ h

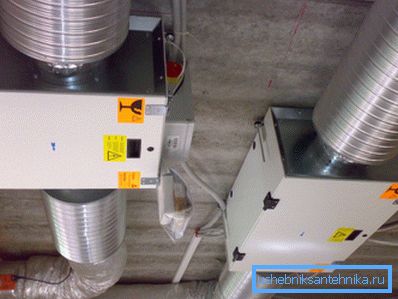

1. Für Privathäuser - von 1000 bis 2500 m³/ h

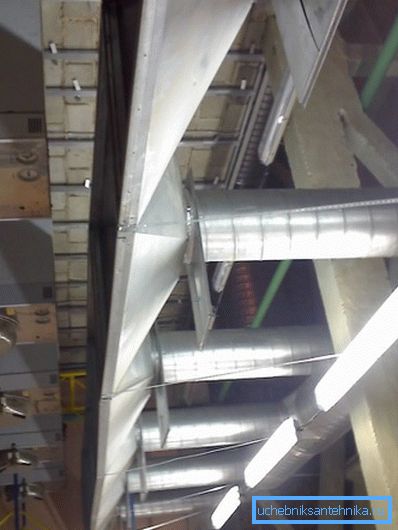

1. Für Industriegebäude - von 1000 bis 15000 m³/ h Die Berechnung der Absaugung von Industrieanlagen ist am komplexesten und umfangreichsten.

Merkmale der Lüftungsplanung für Räume mit einer Fläche von mehr als 1000 m²

Je komplexer das Projekt und je mehr Knoten es enthält, desto höher ist der Preis. Dies sollte bei der Bestellung von Experten berücksichtigt werden.

Sie müssen auch auf folgende Elemente achten:

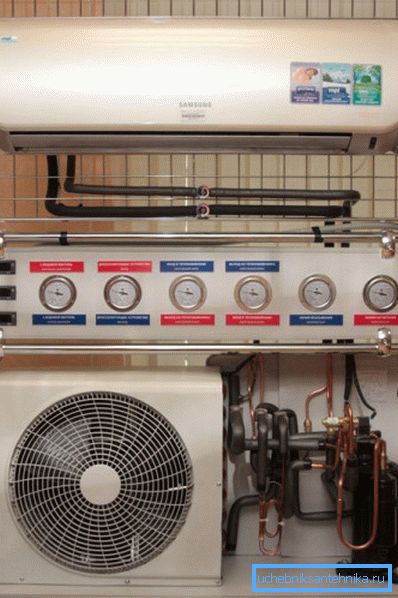

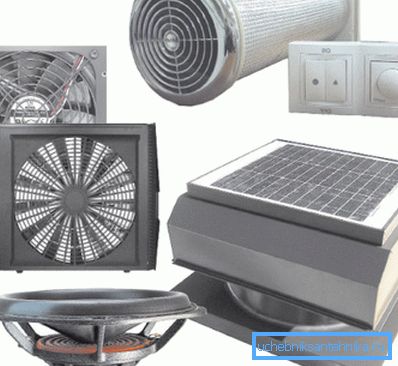

1. Lüftungskammer Hierbei handelt es sich um einen eigens dafür vorgesehenen separaten Raum, in dem sich die gesamte Ausrüstung befindet, die für eine effektive Zwangsbelüftung erforderlich ist. Die Temperatur sollte während des ganzen Jahres ungefähr auf dem gleichen Niveau liegen.

1. Hochwertige Isolierung Wenn während des Tages die Geräusche, die von der Lüftungsanlage kommen, für Sie akzeptabel erscheinen, dann können Sie nachts, wenn Stille herrscht, enorme Unannehmlichkeiten verursachen.

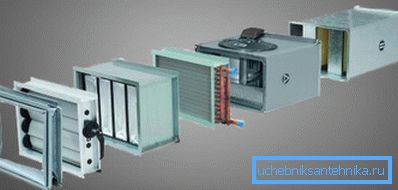

1. Wenn Sie einen Warmwasserbereiter als Heizelement verwenden, müssen Sie auch eine Wasserversorgung vornehmen und für die Abdichtung der Räumlichkeiten sorgen.

Fazit

Wir haben uns überlegt, wie die Absaugung zu berechnen ist, sowie die Konstruktionsmerkmale. Seine Kapazität wird in der Anzahl der zulässigen Kubikmeter Luft pro Stunde gemessen, die vom funktionalen Zweck des Raums und der maximalen Anzahl von Personen im Raum gleichzeitig beeinflusst wird.

Einige Berechnungen können unabhängig voneinander durchgeführt werden, aber für Gebäude mit großen Flächen ist es besser, die Hilfe von Fachleuten in Anspruch zu nehmen, da Fehler, die durch Unerfahrenheit gemacht wurden, sehr viel mehr kosten können als die Bezahlung ihrer Arbeit.

Das Video in diesem Artikel führt Sie in eine zusätzliche Menge von Materialien ein, die in direktem Zusammenhang mit dem angegebenen Thema stehen. Das vorläufige Design hilft Ihnen, eine effizientere Belüftung zu schaffen.
