Gerätelüftungssystem - termin, grund- und zusatzelemente

Wenn man auf dem Land lebt, denkt man praktisch nicht an Belüftung, manchmal reicht es aus, wenn das Haus die einfachste Konstruktion macht. Eine andere Sache ist, wenn Sie Arbeitszeit in Stadtbüros verbringen müssen, deren Fenster auf die Straße blicken. In diesem Fall gibt das Öffnen des Fensters nicht nur keinen Zugang zu Frischluft, sondern verschlechtert umgekehrt nur die Atmosphäre im Raum.

Zweck

Heute kann man sich keine Produktion ohne Lüftung sowie Räume in einer Wohnung oder einem Haus vorstellen.

Sein Einsatz ist recht umfangreich und die Ausstattung unterscheidet sich zwar in der Vielfalt, besteht aber in Wirklichkeit aus drei Hauptgruppen, die beteiligt sind:

• die Erzeugung eines Luftstroms;
• Luftbehandlung;
• Luftverteilung im gesamten Gebäude.

Separat sollten zusätzliche Komponenten für Lüftungssysteme identifiziert werden, die als integraler Bestandteil dieser Systeme betrachtet werden können, wodurch die Nebeneffekte der Arbeit aufgehoben werden können:

• Brandschutzklappen;
• Wärmeisolierung;
• Schalldämpfer.

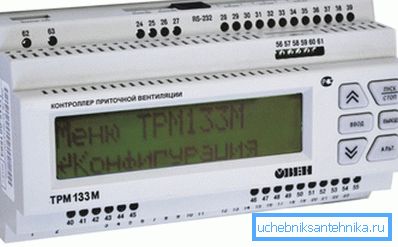

Tipp: Alle komplexen Lüftungssysteme müssen mit Automatisierung ausgestattet sein.

Struktur

Die Ausrüstung hängt von der Art der Belüftung ab. Zum Beispiel besteht die Aufnahme aus Elementen, die:

Für die Verteilung des Luftstroms mit den folgenden Teilen von Lüftungssystemen:

1. Luftverteiler:

• Düsen mit Düsen;
• Gitter;
• perforierte Platten
• Deckenleuchten;
• Slot-Geräte.

1. Luftkanäle.

1. Geräte der Regel- und Verriegelungsart - Ventile, Membranen.

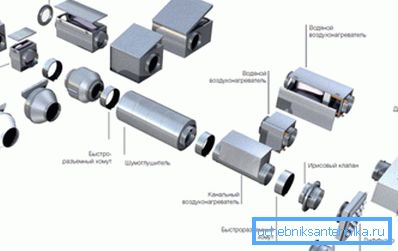

Die Hauptelemente des Lüftungssystems

Wie bei jedem Design sollte seine ordnungsgemäße Funktion durch seine einzelnen Elemente sichergestellt werden, die unabhängig voneinander arbeiten oder durch Automatisierung mit dem Rest synchronisiert werden können:

1. Lufteinlassgitter Die erste nimmt saubere Luft von außen an, ihr Preis hängt von der Größe und dem Material ab. Meistens ist es rechteckig oder rund, es gibt auch Oval oder Brauch. Ihre Aufgabe ist nicht nur dekorativ, sondern auch praktisch - das Lüftungssystem vor verschiedenen Schadstoffen sowie Niederschlag zu schützen.

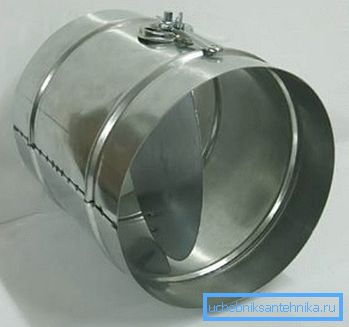

1. Luftventil Es dient zur Steuerung des Luftstroms und verhindert, dass Außenluft in das System eindringt, wenn es ausgeschaltet ist. Besonders in der kalten Jahreszeit erforderlich, da sonst Frost und Schneeregen in Haus und Wohnung fallen. Sie können es einfach mit Ihren eigenen Händen installieren.

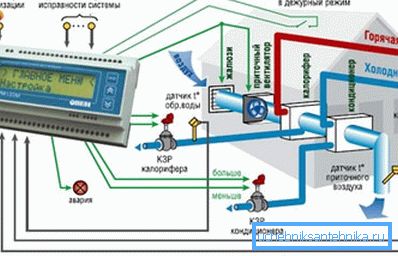

In Frischluftbelüftungssystemen wird das Ventil meistens mittels eines elektrischen Antriebs auf dem Ventil synchronisiert, wodurch seine Steuerung automatisiert wird. Wenn das Heizgerät einschaltet - das Ventil öffnet sich beim Ausschalten -, schließt es.

1. Luftfilter Ein wichtiges Element des Systems, das es vor Flusen, Staub, Insekten und Schmutz schützt. Typischerweise wird ein grobes Waschen verwendet, das Teilchen mit einer Größe von nur 10 Mikron einfangen kann. Das Filtermaterial ist in diesem Fall Acryl. Erhöhen Sie ggf. den Schutz der belüfteten Bauanleitung. Es wird empfohlen, einen Feinfilter zu installieren, der Partikel mit einer Größe von bis zu 1 Mikrometer verzögert, sowie extrem feine Filter, bei denen Partikel nicht auf 0,1 Mikrometer fallen.

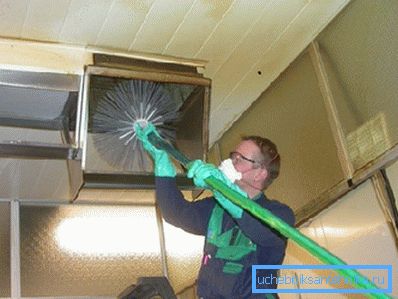

Tipp: Behalten Sie das Gerät im Auge und reinigen Sie es jeden Monat von Schmutz und Staub.

Es wird empfohlen, zur Diagnose des Filters einen Drucksensor zu installieren, der den Luftdruckunterschied am Einlass und Auslass des Lüftungssystems überwachen kann.

1. Fan Wird in allen Umluftsystemen und statischem Druck im Lüftungssystem verwendet. Es hat zwei Hauptparameter - die Luftmenge und den Druck. Sie können axial und zentrifugal sein.

Die erste erhielt aufgrund ihrer Zuverlässigkeit und hohen Leistung die Zustimmung der Kunden. Der Nachteil ist, dass sie einen geringen Gesamtdruck erzeugen, wodurch die Geschwindigkeit der Luftströmung in den Wickelkanälen erheblich abnimmt. In diesem Fall empfehlen wir die Verwendung radialer Lüftermodelle, die einen hohen Druckfluss erzeugen können.

Tipp: Die neuesten Modelle der europäischen Hersteller von Lüftungsgeräten freuen sich über geringe Geräuschentwicklung und geringe Abmessungen.

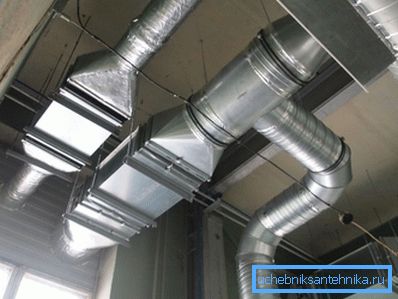

1. Luftkanäle Entwarf, die behandelte Luft durch das Gebäude zu verteilen, nachdem es den Schalldämpfer verlassen hat.

Sie sind in einem Netzwerk vereint, bestehend aus:

• dreht sich;
• Adapter;
• Abschläge

Ihre Auswahl wird getroffen von:

• Querschnittsfläche - hängt von dem erforderlichen Luftaustausch, der durch Berechnung bestimmt wird, sowie von der maximalen ermittelten Luftgeschwindigkeit ab;
• Form - rund oder rechteckig, weniger oval;
• Steifigkeit - flexibel, halbflexibel und starr.

Tipp: Während des Betriebs muss die zulässige Geschwindigkeit im Lüftungssystem beachtet werden, da sonst der Kanal zur Geräuschquelle wird.

Starre Luftkanäle bestehen aus verzinktem Blech, sie können rechteckig oder rund sein. Unter bestimmten Bedingungen können sie Edelstahl herstellen.

Halbflexible und flexible Luftkanäle bestehen aus mehrschichtiger Aluminiumfolie, sie haben einen runden Querschnitt, was durch einen zu einer Spirale verdrehten Rahmen aus Stahldraht erleichtert wird. Dieses Design ist bequem für den Transport, da es "Akkordeon" gefaltet werden kann.

Der Nachteil ist eine hohe aerodynamische Beständigkeit aufgrund der unebenen Innenfläche, weshalb sie bei Projekten mit geringer Länge verwendet werden sollten.

Zusätzliche

Fazit

Beim Entwerfen eines Lüftungssystems muss nicht nur dessen Zweck, sondern auch das Gerät verstanden werden. Dann ist es einfacher zu wissen, wo, welche Elemente wo installiert werden sollen und wofür sie zukünftig verwendet werden. Konventionell können wir einige von ihnen mit den wichtigsten, andere mit zusätzlichen verknüpfen.

Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
