Flexible luftkanäle zur belüftung: gerätemerkmale und

In diesem Artikel werden wir darüber sprechen, was flexible Lüftungskanäle für die Belüftung sind, wie und aus was sie hergestellt werden und welche Eigenschaften ihre Verwendung hat. Das Thema des Artikels ist von erheblichem Interesse, da bei der Installation von Haushaltsauszügen in Küchen zusätzlich zum Betrieb in industriellen Anlagen flexible Lüftungskanäle verwendet werden.

Trotz der Tatsache, dass eine große Auswahl an starren runden und rechteckigen Kanälen zum Verkauf steht, wird der Bedarf an flexiblen Rohren nicht geringer. Der Grund für die Popularität ist, dass der harte Kanal auf einigen unbequemen Teilen der Oberfläche nicht installiert werden kann.

Auf einigen Oberflächen mit einer großen Anzahl von hervorstehenden Abschnitten ist es wiederum unprofitabel, eine starre Struktur mit einer großen Anzahl von Verbindungen zu setzen. Die Verwendung mehrerer Wasserhähne kann die Anschaffung eines flexiblen Rohrs ersetzen, das sich durch eine hohe Dichtheit und Betriebssicherheit auszeichnet.

Hauptsorten

Gegenwärtig werden flexible Luftkanäle aus Metall und Kunststoff zur Belüftung hergestellt. Beide Produktkategorien werden beim Bau von Lüftungsanlagen für Haushalte verwendet. Betrachten Sie die Eigenschaften der Vorrichtung dieser Arten genauer.

Kunststoffkanäle bestehen aus folgenden Arten von Polymermaterialien:

• Polyvinylchlorid (PVC) mit Verstärkung der Stahlspirale wird zur Herstellung von Kanälen mit relativ glatter Innenfläche verwendet.

Flexible PVC-Kanäle werden durch Extrusion auf vollautomatischen Anlagen hergestellt, und daher ist der Preis des fertigen Produkts relativ niedrig.

PVC-Kanäle sind nicht abriebfest, gleichzeitig aber völlig transparent und daher die beste Wahl für Gerätehauben in der holzverarbeitenden Industrie. Der Durchmesser von PVC-Produkten ist auf den Größenbereich von 16 bis 200 mm beschränkt.

Wichtig: Ein wesentlicher Nachteil von Luftkanälen aus Polyvinylchlorid ist die geringe Beständigkeit gegen niedrige Temperaturen, so dass sie nicht in Ansaugsystemen mit Heizung verwendet werden können. Darüber hinaus verlieren solche Produkte, wenn die Temperatur unter + 5 ° C fällt, ihre frühere Flexibilität und werden brüchig.

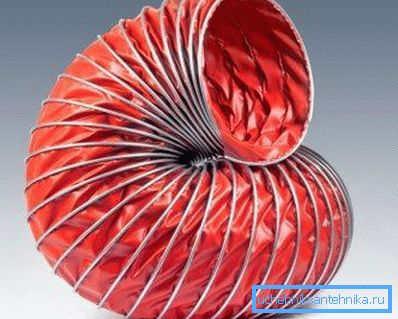

• Viniuretan mit Verstärkung aus einer Stahlspirale wird zur Herstellung von Luftkanälen nach dem Prinzip des Verschweißens eines Polymerbandes zusammen mit einer Metallspirale verwendet.

Der Vorteil solcher Kanäle ist eine hohe Beständigkeit gegen mechanische Verformungen und ein extrem niedriger Geräuschpegel. Diese Art von Lüftungskanal ist äußerst flexibel. Zum Beispiel kann ein Produkt zu einem Knoten verbunden werden, ohne seine Integrität zu beeinträchtigen.

Aufgrund der hohen Festigkeit und Größenvielfalt können diese flexiblen Luftkanäle sowohl für den Lüftungsbau als auch für den Anschluss von Klimaanlagen verwendet werden.

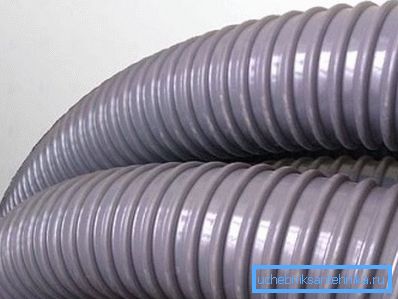

• Luftkanäle aus Polyolefin oder Polyurethan (PU) mit Stahlspiralenverstärkung weisen eine durchschnittliche Festigkeit auf. Produkte können in der Einrichtung von Haushaltsextrakten verwendet werden. Ein wesentlicher Nachteil solcher Produkte ist die geringe Aerodynamizität der gerippten Innenfläche.

Wichtig: Aufgrund der mangelnden Glattheit der Innenwände blockieren Luftkanäle, die mit diesen Materialien hergestellt werden, häufiger als ihre Gegenstücke mit glatter Innenfläche.

Metallprodukte werden in den folgenden Kategorien angeboten:

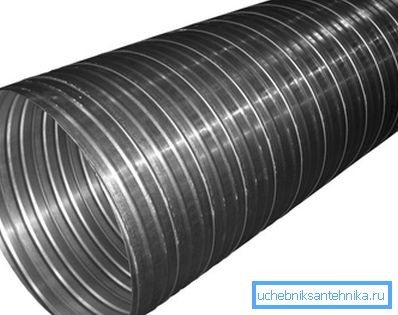

• Luftkanäle aus Stahl zur Belüftung werden aus Stahlblech hergestellt, in Bänder geschnitten. Das Band wird spiralförmig geformt, worauf aus dem Barren ein einteiliges Rohr hergestellt wird.

Solche Ausführungen zeichnen sich durch ein großes Gewicht bei hoher Festigkeit aus. Für eine längere Lebensdauer wird der Stahl vor Beginn der Produktionsarbeiten verzinkt.

• Luftkanäle aus Aluminium zur Belüftung auch aus Metallband, aus dem ein rundes Rohr gebildet wird. Die entstehenden Rippen sind durch ein Klappschloss miteinander verbunden.

Solche Produkte können nahezu im rechten Winkel gebogen werden, ohne die Dichtigkeit zu beeinträchtigen. Darüber hinaus werden Aluminiumprodukte sowie ihre Stahlgegenstücke effektiv im Temperaturbereich von -30 ° C bis + 300 ° C eingesetzt.

Wichtig: Flexible Metallkanäle sind nicht die beste Lösung für den Mehrfachgebrauch. Wenn der Lüftungskanal installiert ist und die erforderliche Form annimmt, ist es wünschenswert, ihn später nicht zu begradigen.

Betrieb von flexiblen Lüftungskanälen

Diese Produkte werden gemäß TU 36 736 93 für Lüftungskanäle aus Metall in verschiedenen industriellen Bereichen, bei der Gestaltung von Wohn- und öffentlichen Gebäuden usw. eingesetzt.

Moderne Technologien ermöglichen es, solche Rohre nicht nur flexibel, sondern auch wirklich luftdicht herzustellen. Trotz der erhöhten Funktionalität und Nachfrage ist der Preis für flexible Kanäle nicht viel höher als der Preis für starre Analoga.

Eine wichtige Voraussetzung für den effizienten Betrieb dieser Produkte ist die Richtigkeit der Installationsarbeiten. Darüber hinaus kann die Effizienz des Betriebs von Luftkanälen sichergestellt werden, indem der innere Hohlraum rechtzeitig von Verstopfungen gereinigt wird.

Berücksichtigen Sie, welche Merkmale die Installation flexibler Kanäle hat.

Merkmale der Installationsarbeiten

Verbinden von Metallkanälen zur Belüftung in Kurven, um eine optimale Spannung zu erzielen, sollten Sie starre Metallbogen mit einstellbarem Drehwinkel verwenden. Das Knie ist starr an den Stützstrukturen angebracht, und dadurch ist es möglich, die erforderliche Kanalspannung an den indirekten Abschnitten der Leitung bereitzustellen.

Diese Montagetechnologie bietet folgende Vorteile:

• Verringerung des Widerstands der Innenfläche des Kanals aufgrund der Tatsache, dass die Innenhülse ordnungsgemäß gespannt ist.
• Die Fähigkeit, den Biegungswinkel im Bereich von 90-180 Grad einzustellen;
• Aufrechterhaltung des erforderlichen Mobilitätsgrades des Lüftungskanals während des Betriebs des Systems.
• Zuverlässigkeit der Befestigung eines flexiblen Kanals bei Kurvenfahrt.
• Geringe Wahrscheinlichkeit, den flexiblen Lüftungskanal an den Wendepunkten zu brechen.

Wichtig: Die Verwendung flexibler Kanäle unterliegt einer Reihe von Einschränkungen, einschließlich der Unzulässigkeit des Einbaus in vertikalen Steigleitungen mit einer Höhe von mehr als 6 Metern. Darüber hinaus sollten flexible Kanäle nicht verwendet werden, ohne Parameter wie Wärmebeständigkeit, Konstruktionsmerkmale usw. zu berücksichtigen.

Das Installationshandbuch setzt voraus, dass die folgenden Anforderungen erfüllt sind:

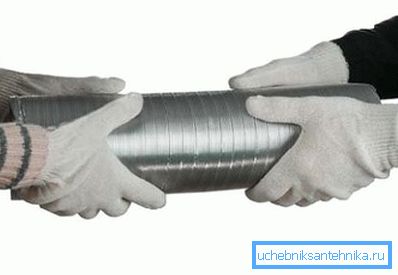

• Zu Beginn der Installationsarbeiten ist es erforderlich, die innere Kanalhülse mit den eigenen Händen vollständig zu dehnen, um Krümmungen und Druckverluste zu vermeiden.
• Überschüssige flexible Rohre werden abgeschnitten. Installieren Sie das Belüftungssystem nicht, und lassen Sie die zusätzliche Länge des Kanals in Reserve.
• Abgehängte Halterungen werden unter Berücksichtigung einer ausreichenden Breite ausgewählt, bei der der Außendurchmesser der Hülle (Schale) ihre Form nicht ändert.
• Für den Durchgang von Wandstrukturen werden auf jeden Fall Metallhülsen oder Adapter verwendet, die die Sicherheit des flexiblen Kanals während der Installation und des nachfolgenden Betriebs gewährleisten.

Installationsarbeiten werden wie folgt durchgeführt:

• Flexible, temperaturbeständige Luftkanäle für die Belüftung werden im gestreckten Zustand mit einer Metallschere geschnitten, während der spiralförmige Teil von Klammern gebissen wird. Beim Arbeiten mit Kunststoffkanälen wird die Polymerschale mit einem scharfen Messer geschnitten, während die Helix von einer Zange abgebissen wird.
• Die Verbindung erfolgt über eine Nippelkupplung, Aluminium-Selbstklebeband oder Mastix. Der Eintritt des Kanals zur Düse muss mindestens 50 mm betragen
• Verbindung für zusätzliche Stärke fixieren Sie die Nylon- oder Metallkrawatte.
• Die Installation von halbstarren Kanälen erfolgt durch Anbringen an den Flanschen und Befestigen mit Schrauben.
• Am Ende der Arbeit überprüfen wir die Dichtheit der Verbindungen.

Fazit

Jetzt wissen Sie, was PVC-Luftkanäle für die Belüftung und ihre metallischen Gegenstücke sind. Als Ergebnis können Sie die Modifikationen der Lüftungskanäle auswählen, die den Anforderungen des verwendeten Luftaustauschsystems entsprechen.

Weitere nützliche und informative Informationen finden Sie im Video dieses Artikels.
