Filtrationssystem: zweck, gerät, probenprüfung

Wie funktioniert das Filtersystem? Wofür kann es verwendet werden? Wie erfolgt die Filterreinigung? Wir werden versuchen, diese Fragen zu beantworten und gleichzeitig den Leser mit einigen spezifischen Beispielen dieser Art von Gerät vertraut zu machen.

Was ist das

Arbeitsprinzip

Dies ist der Name einer Technik, mit der Luft von möglicherweise schädlichen Verunreinigungen für die Gesundheit und Leistungsfähigkeit des Menschen gereinigt werden kann (siehe auch Artikel Lüftung mit Wärmerückgewinnung: ein Gerät, Leistungsbewertung, unabhängige Produktion).

Das klassische Lüftungssystem übernimmt diese Funktion durch Luftaustausch mit der Umgebung. Im Gegensatz dazu arbeitet die Filteranlage in einem geschlossenen Kreislauf: Die gereinigte Luft der Verschmutzung kehrt in denselben Raum zurück, in dem sie ausgewählt wurde.

Festlegen: Eine stationäre Filtereinheit kann noch einen partiellen Luftaustausch mit der Straße durchführen. Da neben der Luftverschmutzung durch mechanische Verschmutzung viele Branchen mit einer Änderung der chemischen Zusammensetzung einhergehen, kann eine Erneuerung der Atmosphäre in der Werkstatt oder Werkstatt immer noch erforderlich sein.

Die Filtration wird mechanisch durchgeführt, wobei Luft durch Cellulosefilter geleitet wird. Filter filtern in der Regel bis zu 99% der Schadstoffe. Die Mindestgröße der während der Filtration zurückgehaltenen Partikel beträgt 0,3 bis 0,05 µm.

Anwendungsbereiche

Wo kann ein Filtersystem eingesetzt werden?

Im Allgemeinen in allen Bereichen der Industrie, in denen Produktionstechnologie Luftverschmutzung durch Staub, Rauch und Aerosole impliziert.

• Im Maschinenbau und in der Automobilindustrie ist die Luftfiltration während des Schweißvorgangs, beim Sandstrahlen von Stahlkonstruktionen und beim Lackieren erforderlich.

• In der Metallurgie wird Luft durch Oxidation von Kohlenstoff und anderen Verunreinigungen durch Blasen von Luft durch ein geschmolzenes Eisen, während der Kalt- und Warmverformung von Walzprodukten, während des Ausbrennens von Wärmefetten auf einem Dorn während des Walzens usw. verunreinigt.
• Die chemische Industrie muss nicht eingeführt werden: Die Herstellung von Kunststoffen, Mineraldünger oder Schwefelsäure in der Luft macht keine Ozonisierung.
• So unschuldig wie Pharmazeutika - und das zeichneten sich technologische Prozesse mit erhöhter Staubentwicklung aus: Wenn die Tabletten trocken sind, ist die Luft mit einer großen Menge Suspensionen gesättigt.
• Bei der Holzbearbeitung bilden sich nicht nur Späne und Sägemehl, sondern auch der kleinste Holzstaub, der sich in den Atemwegen ablagert.
• Die Herstellung von Farben, Lacken, Baumaterialien und der Herstellung von Möbeln kann ebenfalls sicher in die Liste aufgenommen werden: Ein Teil des Betriebs ist von erheblicher Luftverschmutzung im Industriegebiet begleitet.

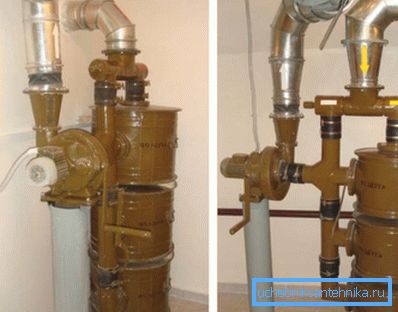

• Schließlich wird das Filterlüftungsmodul seit vielen Jahren im Zivilschutzsystem eingesetzt, um Schutzräume vor toxischen Substanzen und radioaktivem Staub zu schützen. Diese Geräte hatten jedoch mit modernen Industrieanlagen wenig gemein: Anstelle von selbstreinigenden Zellulosefiltern wurden Einwegfilter verwendet, die Aktivkohle verwenden.

Einführung in Marktangebote

Lassen Sie uns ein paar Sätze des modernen Marktes untersuchen.

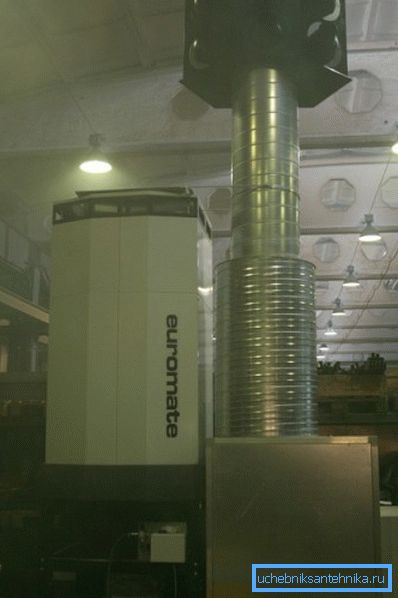

EDS

Unter diesem lakonischen Namen verbirgt sich eine leistungsfähige industrielle Luftreinigungsanlage der Firma Plymovent Group.

Wir geben seine Hauptmerkmale an.

Die Lieferung umfasst ein komplettes Set an Ausrüstung und Hardware zur Inbetriebnahme der Installation. Lieferung - in teilmontierter Form auf vier Paletten. Die Montage erfordert eine minimale Qualifikation und kann von Hand mit einem minimalen Werkzeugsatz durchgeführt werden.

Nuance: Um die Paletten mit der Installation bewegen zu können, benötigen Sie noch Ladeausrüstung. Ihr Gesamtgewicht beträgt 860 kg.

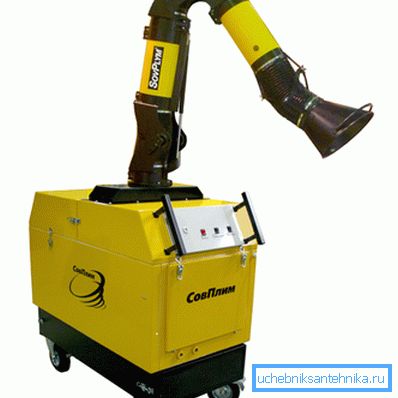

PMSF-1

Dies ist der Name der mobilen Filtereinheit, die vom inländischen JSC SovPlym produziert wird. Die Vorrichtung ist in der Lage, Partikel mit einer Größe von mehr als 0,1 Mikrometer zu filtern und ist hauptsächlich für die Verwendung beim Schweißen vorgesehen.

Installationsanweisungen für das Gerät sind extrem einfach:

1. Es wird in der Nähe des Schweißplatzes installiert.
2. Eine bewegliche Klingel befindet sich direkt über der Naht.
3. Der Lüfter wird durch einen Kippschalter an der Frontplatte eingeschaltet.

Was ist mit den Merkmalen?

Der Stückpreis beträgt 165.000 Rubel.

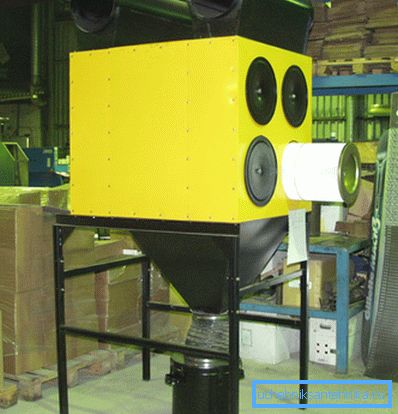

MDB-Kassettenfilter

Dies ist kein unabhängiges Filterlüftungsgerät - nur ein von SovPlym hergestellter Kassettenfilter, der uns bereits vertraut ist.

Wir interessieren uns für den Mechanismus seiner Arbeit und vor allem für die Selbstreinigung.

• Verschmutzte Luft tritt durch den Saugeinlass 1 ein und wird, nachdem sie den eingebauten Funkenfänger passiert hat, zu den Filterpatronen 2 geleitet.

Kurioserweise: Die Luftverteilerplatte verteilt die Strömung über die gesamte Oberfläche der Filter und beseitigt die Situation, wenn einige ihrer Bereiche schneller kontaminiert sind als andere.

• Die vergangene Luftkassette wird durch das Rohr 6 entladen.
• Der Selbstreinigungsmechanismus ist eine kurzzeitige Druckluftzufuhr durch das Ventil 3. Der Impuls schlägt den angesammelten Staub von den Wänden der Kassette ab; es gelangt in den Bunker 4 und weiter in den Staubsammler 5.

Fazit

Wir werden unsere Bekanntschaft mit dieser Klasse von Lüftungsgeräten prüfen (siehe auch Artikel Lüftung eines mehrstöckigen Gebäudes: Merkmale des Geräts und Wartung).

Um weitere Informationen darüber zu erhalten, was ein modernes Filtersystem sein kann, bieten Sie in diesem Artikel ein Video an. Erfolge!
