Entwurf von lüftungssystemen - die hauptmerkmale dieser art
Wie bekannt, hängt das Mikroklima im Haus und in anderen Räumen weitgehend davon ab, wie effizient und effizient der Luftaustausch realisiert wird. Da die Installation und das Design von Lüftungssystemen und Klimaanlagen recht teuer sind, ist es sinnvoll, sich mit den wichtigsten Merkmalen des Entwurfs solcher Projekte vertraut zu machen. Das spart eine Menge Geld und vermeidet die häufigsten Fehler.
Lüftungsarten in privaten Gebäuden
Da der Entwurf und die Berechnung von Lüftungsanlagen für industrielle und andere große Objekte ein tiefes Wissen in diesem Bereich und komplexe Forschung erfordern, sollte diese Arbeit ausschließlich von Fachleuten ausgeführt werden. Was Privathäuser schwingt, macht dann ein einfaches Projekt über die Kräfte, auch für diejenigen, die das Wissen in diesem Bereich nicht haben.

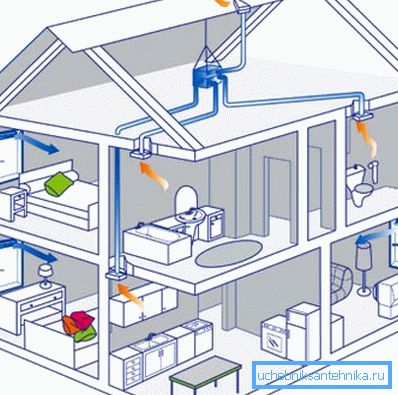

In kleinen Wohngebäuden werden zwei Haupttypen von Systemen implementiert, die wir näher betrachten werden:
| Natürliche Belüftung | Seine Hauptvorteile sind Einfachheit und niedrige Kosten, da Sie keine zusätzliche Ausrüstung benötigen, deren Preis recht beeindruckend ist. Außerdem ist für solche Kommunikationen keine regelmäßige Wartung erforderlich. Die Nachteile sind schlechte Funktionalität in Gebäuden mit dicken Wänden, Räume mit großer Fläche und die Komplexität des Projekts in bereits errichteten Gebäuden. |
| Zwangsbelüftung | Diese Option ist weiter fortgeschritten, da die Luftbewegung durch einen Ventilator oder das gesamte Einspritzsystem erfolgt. Von den Vorteilen können wir die Möglichkeit der Anpassung des Luftaustausches, der Anwesenheit von Filtern, der Temperatur- und Feuchtigkeitsregelung in den Räumen hervorheben. Die Nachteile sind die erheblichen Kosten und die Komplexität des Projekts mit eigenen Händen |
Design und Designarbeit
Wie bereits erwähnt, ist der Entwurf und die Installation von Lüftungssystemen alleine nur bei kleinen Objekten möglich, bei denen die Komplexität der Kommunikation gering und die Fehlerwahrscheinlichkeit gering ist. Überlegen Sie, welche Faktoren in jeder Phase von grundlegender Bedeutung sind.
Entwerfen
Zunächst müssen Sie entscheiden, welche Art von System implementiert werden soll.
Bei den natürlichen Optionen können folgende wichtige Faktoren identifiziert werden:
- Die maximale Entfernung vom Einlass zum Auslass im System sollte 6 Meter nicht überschreiten. Dies sorgt für die erforderliche Traktion und garantiert eine hohe Systemeffizienz.
- Die Einlässe sollten den erforderlichen Luftstrom liefern (wie wir ihn berechnen, sehen wir uns etwas niedriger an).
- Der Ausgangskollektor muss mindestens 1 Meter von der Dachoberfläche entfernt sein, da sonst der Schub unter dem Einfluss von Wind variieren kann.
Beachten Sie! Beachten Sie zwei einfache Regeln: Im System der natürlichen Belüftung sollte es eine minimale Anzahl von Kurven geben, und die Länge der Kanäle sollte so kurz wie möglich sein. Dies gewährleistet eine hohe Systemeffizienz.

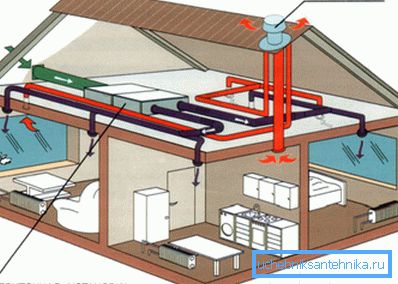

Bei der Kommunikation mit Zwangsluftzirkulation ist zu beachten, dass die Auslegung von Lüftungssystemen unter Berücksichtigung der folgenden Anforderungen erfolgt:
- Zunächst wird festgelegt, aus welchen Elementen das System bestehen wird. Dies ist eine sehr wichtige Phase, in der die Genauigkeit wichtig ist, da die Erfassung überflüssiger Elemente, wie auch deren Mangel, im Arbeitsablauf äußerst unerwünscht ist.

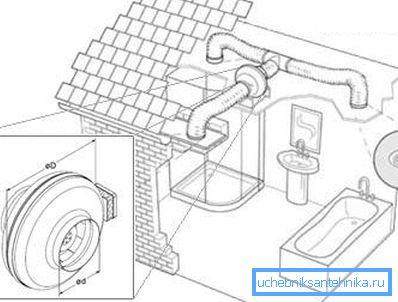

- Als Nächstes müssen Sie bestimmen, wo sich diese oder andere Elemente des Systems befinden. Am besten erstellen Sie einen Plan für jeden Raum und bestimmen, welche Knoten sich genau darin befinden.
- Am besten ist es, das Belüftungsprojekt in den Gesamtplan des Gebäudes aufzunehmen, so dass die Installation wesentlich einfacher ist, da die Luftkanäle in den Hohlräumen der Wände und der Zwischenwände angeordnet sein können. Außerdem werden zunächst die Bohrungen für bestimmte Elemente und deren Befestigungspunkte bereitgestellt, was später die Arbeit erheblich vereinfacht.
- Ein besonderes Augenmerk sollte auf Räumlichkeiten wie Küche, Bad, Speisekammer, Heizungsraum gelegt werden - sie benötigen eine gute Belüftung und einen erhöhten Luftaustausch (z. B. in Räumen mit hoher Luftfeuchtigkeit sollte das Luftaustauschvolumen pro Stunde dreimal höher sein als in Wohnräumen) ).

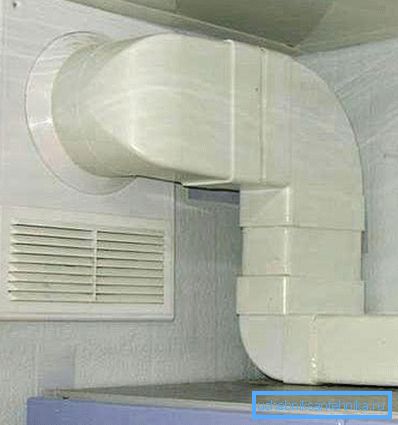

Beachten Sie! Um die Installations- und Montagearbeiten zu vereinfachen, ist es manchmal ratsam, nicht runde, sondern quadratische oder rechteckige Rohre zu verwenden. Es ist viel praktischer, sie in Hohlräumen zu platzieren, und mit der externen Verlegungsmethode sieht eine solche Kommunikation viel besser aus.
Design arbeiten
Um mit der Arbeit beginnen zu können, benötigen Sie einen Gebäudeplan mit den Parametern aller Räume und deren Zweck. Die Luftmenge wird für jeden Raum individuell berechnet und in Kubikmetern pro Stunde gemessen.
Es gibt zwei Hauptmethoden, um den erforderlichen Luftaustausch für einen Raum zu berechnen. Wir werden die Merkmale jedes einzelnen betrachten:
- Sie können den Multiplizitätsfaktor verwenden, der mit dem Volumen eines bestimmten Raums multipliziert wird. Das heißt, die Länge des Raumes wird mit der Breite und Höhe multipliziert, das Ergebnis ist das Volumen in Kubikmetern. Für Wohnzimmer ist der Koeffizient 1, dh der Luftaustausch pro Stunde entspricht ihrem Volumen, für Badezimmer und technische Räume beträgt der Koeffizient 3.
- Eine weitere Berechnungsoption ist die Verwendung von Standards für den Luftverbrauch pro Person. Für Schlafzimmer sind es 20 Kubikmeter pro Stunde, für andere Wohnzimmer - 40, für Haushalt, Badezimmer und Küche - 60. Das heißt, im Wohnzimmer des Hauses, in dem 4 Personen ständig leben, sollte das Luftaustauschvolumen 160 Kubikmeter betragen Stunde, hilft diese einfache Anleitung, Berechnungen schnell und genau durchzuführen.
Es ist auch sehr wichtig, die Größe der Luftkanäle zu wählen, insbesondere wenn die Gestaltung des Lüftungssystems unabhängig ist. Nachfolgend finden Sie eine Tabelle, anhand der Sie das Volumen des Luftaustauschs abhängig von der Durchflussrate bestimmen können.
Beachten Sie! Denken Sie daran, dass der minimal zulässige Durchmesser für Kanäle des natürlichen Luftaustauschs bei obligatorischen Systemen nicht weniger als 10 cm betragen darf - nicht weniger als 6 cm.
Fazit
In jedem Fall wäre es die beste Lösung, sich auf das fertige Projekt und die Ergebnisse der Berechnungen durch Spezialisten zu einigen. Das Video in diesem Artikel hilft Ihnen, einige der Funktionen der betreffenden Werke besser zu verstehen.
