Entlüftungsventil - ansichten und funktionen

Moderne Wohnungen und Häuser sind hermetische Konstruktionen und benötigen daher eine gute Belüftung. Sein wesentliches Element sind die Belüftungsventile, die Luftmassen nur in eine Richtung durchlassen. In Luftaustauschsystemen gibt es meistens ein Belüftungsventil für Wände, das Einlass oder Rücklauf sein kann.

In diesem Artikel werden wir den Zweck solcher Ventile im Detail untersuchen und ihre verschiedenen Typen, Merkmale und Installationsprozesse berücksichtigen.

Zweck

Das Belüftungsluftventil erfüllt gleichzeitig mehrere wichtige Funktionen:

• Gewährleistet die korrekte und unterbrechungsfreie Funktion des Luftwechselsystems.
• Reguliert den Luftstrom und die Lüftungsmodi.
• Wie oben erwähnt, verhindert es die Bewegung von Luftmassen in die entgegengesetzte Richtung oder deckt die Lüftungsöffnung vollständig ab.
• Bietet ein Gleichgewicht zwischen Zu- und Abluftstrom.
• Es ist ein Schutz gegen das Eindringen von Straßenlärm in den Raum.

Darüber hinaus gibt es heute Ausführungen, die zusätzlich zu den oben genannten auch eine Brandschutzfunktion ausüben. Somit ist dieses Gerät ein wichtiges Element der Belüftung.

Arten von ventilen

Bis heute gibt es einige Arten verschiedener Belüftungsventile. Zunächst unterscheiden sie sich in ihrem Zweck:

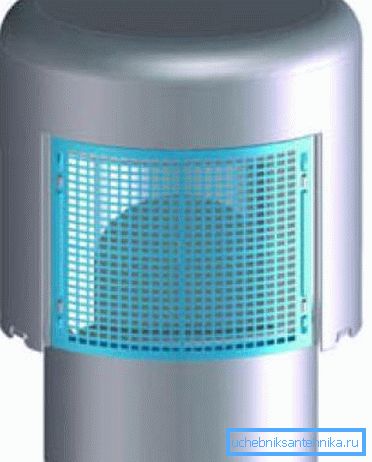

Beachten Sie! Lüftung wird auch als Abwasserventil bezeichnet, für den Luftaustausch in Räumen spielt sie jedoch keine Rolle und soll den Druck im System ausgleichen.

Darüber hinaus variieren diese Produkte in der Form.

Sie können sein:

• Rund;
• Quadratisch oder rechteckig.

Je nach Gerät sind sie elektrisch oder manuell. Das elektrische Ventil arbeitet mit anderen Belüftungsgeräten zusammen und passt den Luftstrom automatisch an.

Ventilanordnung

Zulaufwand

Das Wandeinlassventil ist die gebräuchlichste Ausführung (hier erfahren Sie, wie die Belüftung des Kesselhauses eines Privathauses ausgestattet ist).

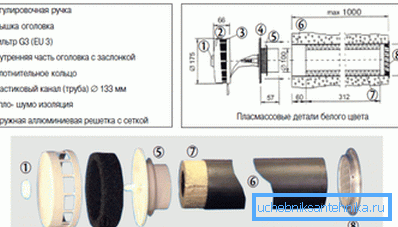

Es besteht aus folgenden Elementen:

• Rohr - die Länge ist etwas größer als die Wandstärke.
• Grill im Freien - verzögert große Ablagerungen.
• Schallschutzmaterial - befindet sich im Rohr.
• Filter - verhindert das Eindringen von Staub und anderen kleinen Ablagerungen.
• Bewegliches Element - regelt die Intensität des Luftstroms und schließt bei Bedarf das System.
• Schalter - zur Steuerung des beweglichen Elements.
• Cap Cap - verleiht dem Design einen dekorativen Look und schützt vor mechanischen Beschädigungen.

Dieses Design hat mehrere Vorteile, zum Beispiel:

• Einfache installation;
• Das Erscheinungsbild des Geräts beeinträchtigt nicht das Innendesign.
• Komfort der Bedienung;
• Wirksamkeit;
• Die Möglichkeit, selbst nach der Fertigstellung des Raumes eigene Hände zu installieren.

Tipp! Befindet sich das Gerät in der Nähe des Kühlers, erwärmt sich die einströmende Luft sofort.

Ein Beispiel für solche Modelle sind:

• CPV 125;

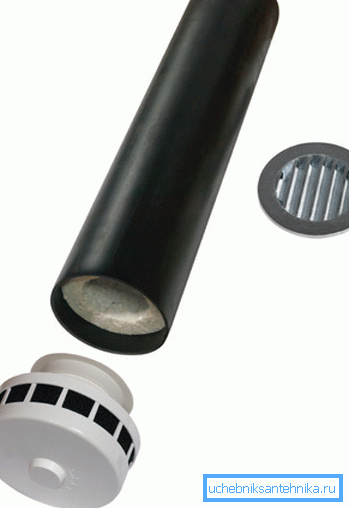

• KIV-125 und andere

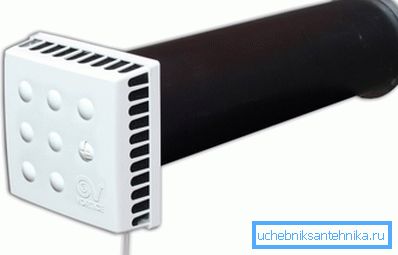

Die Vorrichtung für elektrische Ventile ist komplizierter, da sie Sensoren und einen elektrischen Antrieb aufweist. Das Prinzip ihrer Arbeit bleibt jedoch dasselbe. Natürlich ist der Preis für automatische Geräte höher als für mechanische.

Auspuff

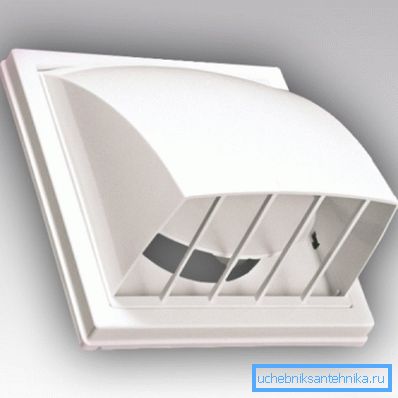

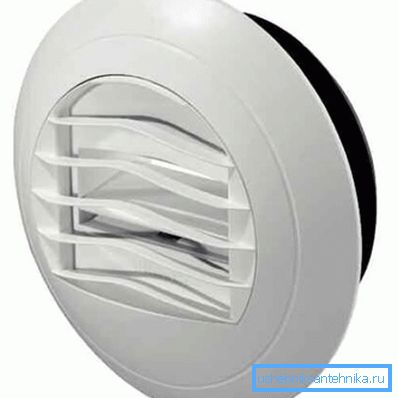

Das Auslassventil ist in der Regel einfacher aufgebaut als das Einlassventil und besteht aus nur drei Elementen:

• Fixierter Teil in Form eines Gitters - kann quadratisch oder rechteckig sein. Sein Hauptzweck ist es, dem Design einen dekorativen Look zu verleihen und das Ventil vor mechanischer Beschädigung zu schützen.
• Beweglicher Teil (Tor) - ist ein rundes oder quadratisches Blütenblatt, das nur in eine Richtung geöffnet werden kann.
• Flansch - entworfen, um das Gerät mit dem Lüftungskanal zu verbinden - hat immer eine runde Form.

Beachten Sie! Wenn Sie sich für ein Bad für ein Bad entscheiden, müssen Sie auf das Material achten, aus dem es hergestellt ist, da das Gerät hohen Temperaturen und hoher Luftfeuchtigkeit standhalten muss. Daher können Sie keine Kunststoffprodukte installieren.

Die Installation sollte sorgfältig durchgeführt werden, um das Ventil nicht zu beschädigen und um zu verhindern, dass Bauschutt in die Konstruktion eindringt. Andernfalls funktioniert das Gerät nicht wie erwartet.

Zum Beispiel kann die Klappe immer offen sein. Überprüfen Sie daher nach der Installation die Leistung des Produkts.

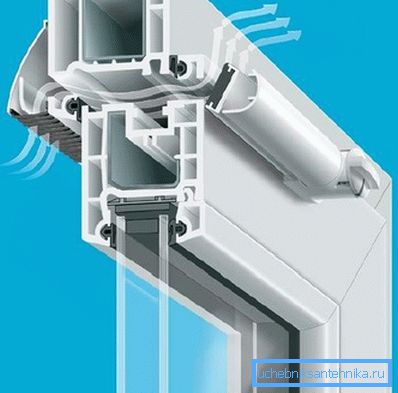

Windowed

Dieses Ventil ist eine Struktur, die in das Fensterprofil eingebettet ist. Sein Gerät ist ziemlich einfach, die Wirksamkeit leidet jedoch nicht darunter.

Der einzige Nachteil ist das Fehlen einer Filterung. Da die Lücke selbst jedoch sehr eng ist, kann Müll von der Straße nicht durch sie dringen. Bei Bedarf kann der Spalt geschlossen oder die Flussintensität mit einem speziellen Griff eingestellt werden.

Fensterventile werden mit dem Fenster geliefert. Daher sollte ihre Anwesenheit bei der Auswahl von Fenstern beachtet werden. Es gibt zwar Modelle, die an den bereits installierten Kunststofffenstern montiert sind.

Beachten Sie! Es gibt Modelle, die die Luftströmung nicht regulieren, sondern nur bei starken Windböen einschränken. Natürlich ist es besser, wenn eine Zuflusssteuerungsfunktion vorhanden ist. Daher ist es im Moment erforderlich, bei der Auswahl eines Produkts zu beachten.

Einbau von Belüftungsventilen

Einlass

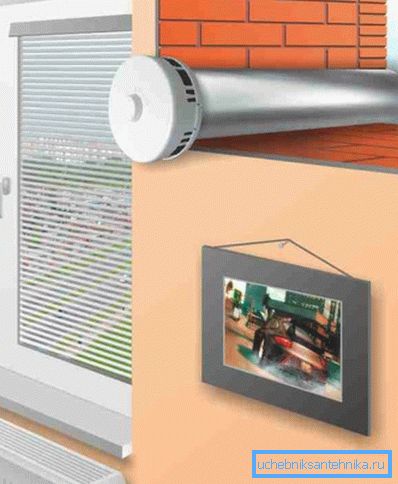

Bevor Sie mit der Installation des Einlassventils fortfahren, muss dessen Position bestimmt werden. Zu diesem Zweck sollte ein Lüftungssystem nach bestimmten Regeln im Voraus erstellt werden. Es ist am besten, die Arbeit an einem solchen Programm Spezialisten zu überlassen.

Weitere Installationsanweisungen lauten wie folgt:

• Der erste Schritt besteht darin, die Wandstärke zu messen und ein Produkt mit geeigneter Länge zu erwerben. Im Verkauf finden Sie Geräte mit einer Rohrleitung von 0,4 bis 1 m.
• Nachdem der Standort des Geräts bestimmt wurde, müssen Sie ein Loch in die Wand bohren. Der Durchmesser muss einen kleinen Rand haben, damit das Rohr ungehindert in das Loch gelangen kann.
• Nach der Installation des Rohrs müssen alle Lücken geschlossen werden, damit die Verbindungen dicht sind.

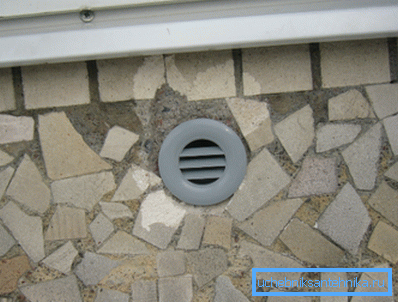

• Dann wird ein Schutzgitter im Außenbereich installiert und das Ventil selbst gemäß den Anweisungen des Herstellers im Inneren montiert.

Beachten Sie! Um zu verhindern, dass Niederschlag und Feuchtigkeit in die Struktur eindringen, sollte eine Regenrinne außerhalb des Grills installiert werden.

Auspuff

Bei der Installation des Auslassventils müssen Lüftungskanäle vorhanden sein, die sich in der Wand oder in der Decke befinden können.

Üblicherweise werden in technischen Räumen Abluftöffnungen mit Ventilen installiert:

• In der Küche;
• In der Toilette;
• Im Badezimmer usw.

Das Vorhandensein von Absaugelementen in diesen Räumen reicht aus, damit in allen Räumen Luft ausgetauscht werden kann, da die Zirkulation durch Risse in den Türen erfolgt.

Die gesamte Installation läuft darauf hinaus, die Struktur mit diesen Kanälen zu verbinden. In der Regel werden die Elemente im Flanschverfahren verbunden. Nach dem Anschließen des Ventils selbst wird ein oberer Kühlergrill an der Wand oder Decke angebracht, der meistens mit selbstschneidenden Schrauben an der Oberfläche befestigt wird.

Vielleicht hier und alle wichtigen Punkte, die Sie über die Belüftungsventile in der Anordnung des Systems wissen müssen.

Fazit

Ventile sind ein wichtiges Element von Belüftungssystemen, um ihre Arbeit zu regulieren. Lüftungsventile können sowohl an den Einlass- als auch an den Auslassöffnungen installiert werden. Darüber hinaus haben das Rückschlagventil und die Entlüftungsöffnung verschiedene Funktionen, so dass sie im System zusammenarbeiten.

In dem Video in diesem Artikel erhalten Sie zusätzliche Informationen zu diesem Thema.
