Die lüftung aus verzinktem stahl ist eine universelle

Eine Person stellt sich der Frage nach der richtigen Organisation der Belüftung, sowohl beim Bau eines kleinen Hauses im Land als auch bei der Errichtung von Industriebetrieben und bei der Einrichtung von Bürogebäuden. Für jeden Fall können Sie die beste Belüftungsoption wählen, aber die Verwendung von verzinkten Stahlrohren kann in jeder Situation als universelle Lösung betrachtet werden.

Über die Vorteile des Verzinkens

Im Allgemeinen können Lüftungsrohre aus solchen Materialien hergestellt werden:

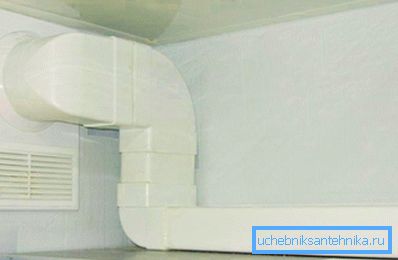

• Kunststoff - der Preis dieser Lösung ist minimal, der Spielraum beschränkt sich jedoch auf den privaten Bau;

• Aluminium - sie sind korrosionsbeständig, aber Aluminium ist ein eher duktiles Metall, so dass solche Lüftungskanäle keine möglichen Belastungen tolerieren.
• aus verzinktem Stahl - haben praktisch keine Mängel;
• aus Altmaterialien. Zum Beispiel kann der Luftkanal auch aus gewöhnlichen dicken, gut angepassten Dielen gebaut werden.

Beachten Sie! Belüftungsöffnungen können nur für die Belüftung von Nebengebäuden empfohlen werden, beispielsweise in Kellern oder Kellern des Landes.

Verzinkte Lüftungskanäle können nahezu ohne Einschränkungen verwendet werden. Sie können den Transport von Heißluft oder Dämpfen aggressiver Substanzen problemlos verkraften. Darüber hinaus ist der Stahl in der Lage, hohen Temperaturen zu widerstehen und gleichzeitig eine ausreichende Festigkeit zu erhalten.

Kunststoff hält einer längeren Temperaturbelastung nicht stand und kann den Einwirkungen chemischer Substanzen nichts entgegensetzen. Der einzige Vorteil dieses Materials kann als geringes Gewicht und einfache Montage bezeichnet werden.

Lüftungsrohre aus verzinktem Stahl können standhalten:

• Temperatur über +80 ° C ohne Zeitlimit;

Beachten Sie! Luftkanäle, die heiße Luft transportieren, sind aus Sicherheitsgründen üblicherweise mit einer Wärmeisolationsschicht ausgestattet.

• für kurze Zeit kann die Lufttemperatur auf +200? C steigen. selbst bei einem Brand im Betrieb lässt das Belüftungssystem das Territorium nicht rauchen;
• verzinkte Lüftungsrohre benötigen keinen zusätzlichen Schutz vor Feuchtigkeit. Eine dünne Zinkschicht verhindert Korrosion.

Beachten Sie! Auch wenn die Integrität der Zinkschicht beeinträchtigt wird, beispielsweise wenn eine Schraube eingesetzt wird, bleibt der Stahl geschützt. Tatsache ist, dass Stahl und Zink ein galvanisches Paar bilden, und als Ergebnis einer chemischen Reaktion bedeckt ein dünner Oxidfilm den Schnitt.

Herstellungsverfahren für verzinkte Kanäle

Die Technologie hängt direkt von der Querschnittsform des Rohrs ab.

Lüftungsrohre können sein:

• runder Abschnitt - optimale aerodynamische Eigenschaften;

• quadratischer oder rechteckiger Abschnitt - Die Aerodynamik ist etwas schlechter, aber das Profilrohr ist aufgrund der ebenen Flächen leichter zu installieren.

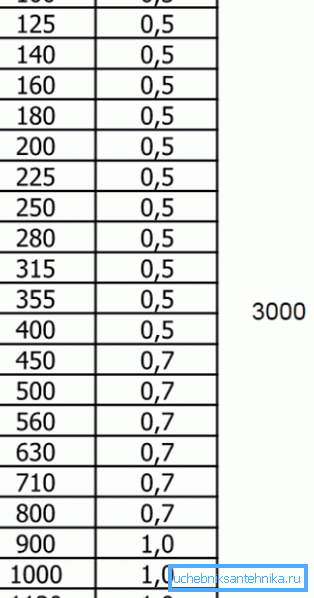

Der Rohstoff für die Herstellung galvanisierter Luftkanäle ist dünnblechverzinkter Stahl. In der Regel überschreitet die Blechdicke nicht 1,0 mm, was ein Gleichgewicht zwischen akzeptablem Gewicht und ausreichend hoher Steifigkeit bietet.

Die Herstellung der Lüftung durch Galvanisierung erfolgt auf zwei Arten:

• im Falle eines runden Querschnitts wird entweder eine Spiralwickeltechnik oder ein einfaches Walzen von Blechprodukten mit nachfolgendem Falten der Kanten verwendet;
• Für Profilkanäle wird nur eine Technologie verwendet: Eine galvanisierte Platte wird durch eine Reihe von Rollen geführt, die ihr die gewünschte Form verleihen. Dann werden die Kanten des zukünftigen Lüftungskanals verbunden.

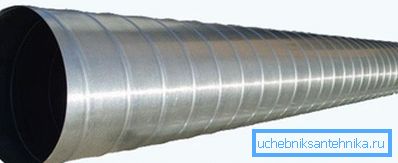

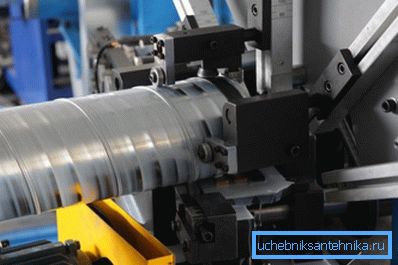

Spiralwellentechnologie

Unterscheidet sich in extrem hoher Effizienz, die Maschine verarbeitet in einer Minute ca. 60 m Streifen. Die Herstellung der verzinkten Lüftung mit dieser Technologie besteht darin, dass die Maschine das Stahlband einfach biegt, so dass ein rundes Rohr entsteht.

Gleichzeitig überlappen sich die benachbarten Windungen, aufgrund der starken Spannung wird der Rand der Streifen geringfügig verformt und die Verbindung wird dicht.

Rohre, die mit dieser Technologie hergestellt werden, zeichnen sich neben der hohen Leistung durch eine hohe Steifigkeit aus. Eine Schraubverbindung spielt die Rolle einer Versteifung, so dass unter gleichen Bedingungen solche Kanäle einer größeren Belastung standhalten als ihre gerade Naht.

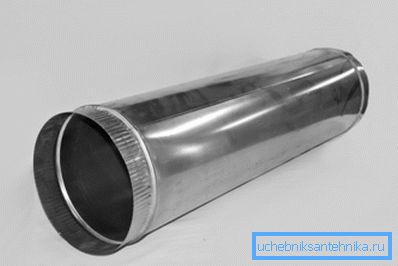

Längsrohre

Mit dieser Technologie hergestellte verzinkte Lüftungsrohre unterscheiden sich praktisch nicht von den technischen Leistungsindikatoren mit Spiralwicklung. Ist das etwas weniger Starrheit?

Der gesamte Prozess kann in 3 Stufen unterteilt werden:

• der Streifen der notwendigen Länge wird geschnitten;
• es läuft durch eine Reihe von Rollen;
• Die benachbarten Kanten des Metalls sind miteinander verbunden.

Was die Profilrohrleitung angeht, so wird häufig an den Enden des Abschnitts alles für die anschließende Flanschverbindung vorbereitet. Dieselbe Technologie wird zur Herstellung von Lüftungskanälen aus verzinktem Stahl verwendet.

Elemente der verzinkten Belüftung

Bei der Installation des Lüftungssystems werden nicht nur verzinkte Lüftungskanäle benötigt, sondern auch einige geformte Elemente. Zum Beispiel Armaturen mit unterschiedlichen Drehwinkeln, Stecker, Gitter, T-Stücke usw. Ohne diese Elemente ist die Installation einfach unmöglich.

Tippen Sie auf

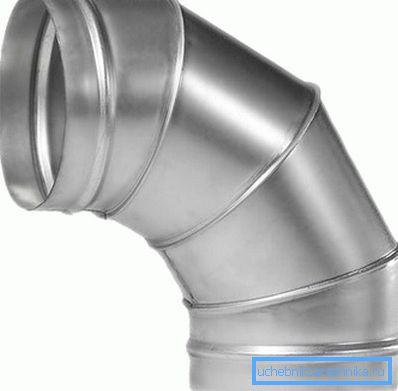

Dies ist eine der häufigsten Arten von geformten Elementen, die in Fällen verwendet werden, in denen Sie eine reibungslose Rotation des Kanals gewährleisten müssen. Das Hauptmerkmal des Rückzugs ist der Drehwinkel. Sind die verfügbaren Optionen verfügbar, die eine Drehung um einen Winkel von 15 ° ermöglichen? bis zu 90 €.

Beachten Sie! Verzinkte Belüftung funktioniert viel schlechter, wenn sich der Kanal viele Male in einem großen Winkel dreht. Dies reduziert den Luftdurchsatz.

Bei der Herstellung von Armaturen wird ein Streifen mit variabler Breite verwendet. Aufgrund der ungleichen Breite beim Biegen ist die Breite des Rings unterschiedlich. Es ist theoretisch möglich, aus mehreren dieser Ringe einen beliebigen Rückzugswinkel zu erhalten, und der gesamte Gewindebohrer besteht aus der Einstellung der Breite der Streifen, aber zur Vereinfachung werden sie in 15 Schritten hergestellt.

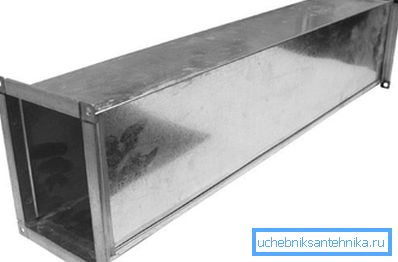

Belüftungsbox

Streng genommen ist der Lüftungskanal nur ein vertikaler rechteckiger oder quadratischer Kanal, in dem mehrere kleinere Abschnitte angeordnet sind. Je nach Betriebsbedingungen können Kunststoff-, Aluminium- oder verzinkte Lüftungskästen verwendet werden.

Wenn Sie diese Konstruktion im Kopf durchtrennen, werden dem Beobachter nicht 1, sondern 3 Kanäle angezeigt. Der größte - ein gemeinsamer Lüftungskanal und zwei kleinere - sorgen dafür, dass unangenehme Gerüche aus der darunter liegenden Wohnung entfernt werden. In der Regel wird 1 Hahn in der Küche und 1 im Badezimmer oder in der Toilette verwendet.

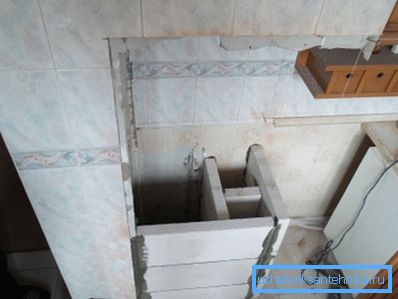

Angesichts der geringen Fläche der Küchen und Bäder der meisten Apartments denken viele Leute darüber nach, wie sie den Bereich der Box minimieren und unsichtbar machen können. Hier können verzinkte Lüftungskästen helfen.

Beachten Sie! Bewohner von mehrstöckigen Gebäuden sind oft falsch, betrachten die Lüftungsbox als ihr Eigentum und reißen sie ab. Wenn es vor Gericht zu einer Gerichtsverhandlung kommt, müssen die angehenden Bauarbeiter die zerstörten mit eigenen Händen wiederherstellen.

Andere Beschläge

Wenn Sie eine Lüftung installieren, benötigen Sie möglicherweise zusätzlich zu den Biegungen Formelemente wie:

• Übergänge oder Enten - werden verwendet, um den Kanal zu verschieben. Parallel zum Versatz durch Verringerung des Durchmessers können Sie die Geschwindigkeit des Luftstroms einstellen.

• Stopfen - falls erforderlich, um das freie Ende des Rohrs zu blockieren;
• Schieber - Regelvorrichtungen;
• Brandschutzklappen;
• Kreuze und Tees - werden verwendet, um komplexe Knoten des Lüftungsnetzwerks zu erstellen.

• Nippel - werden beim Installieren von Rohren verwendet;

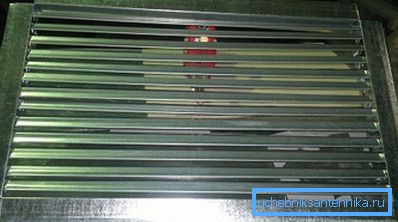

• Lüftungsgitter aus verzinktem Stahl - Zum Schutz von Insekten, Kleintieren und Schmutz aus dem Lüftungskanal vor dem Eintritt in den Raum.

Über Befestigungstechnik

Bei der Montage des Kanals an den Wänden oder an der Decke können Sie herkömmliche Klammern verwenden oder das Rohr einfach an ein Metallband hängen. In Industriegebäuden für die Montage des Kanals in der Wand vsturovaetsya Halterung, und das Rohr darauf ruht.

Beachten Sie! Wenn die Luftgeschwindigkeit hoch ist, bietet die Befestigung des Kanals mit Schlauchschellen oder Metallband keine ausreichende Steifigkeit. Das Rohr klappert, so dass Sie einen sichereren Sitz brauchen.

Besonderes Augenmerk sollte auf die Dichtheit der Fugen der einzelnen Abschnitte gelegt werden.

Eine Verbindung kann auf verschiedene Arten hergestellt werden:

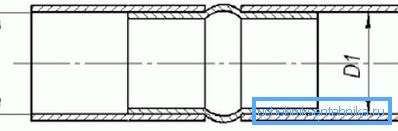

• Brustwarze. Der Nippel selbst - ein Abschnitt des Rohrs mit etwas geringerem Durchmesser - wird einfach mit Kraft in den Kanal eingeführt und gedreht. Die Anweisungen zum Herstellen der Kupplung sehen gleich aus. Der einzige Unterschied besteht darin, dass der Durchmesser der Kupplung größer ist als der Durchmesser des Kanals.

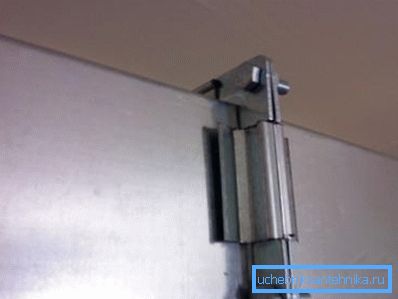

• Flansch - Die Festigkeit der Verbindung wird durch einfaches Anziehen der Bolzen erreicht.

• Faltsevoe - Eine zuverlässige Verbindung wird durch die gemeinsame Deformation des Metalls verschiedener Rohrabschnitte gewährleistet.

Am ende

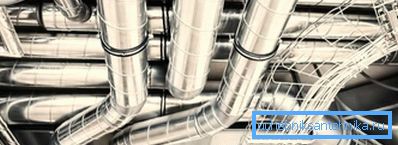

Die Belüftung garantiert die normale Funktionsweise eines jeden Gebäudes, sowohl einer Industriewerkstatt als auch eines gemütlichen Wohnzimmers in einem Landhaus. Derzeit gibt es viele Materialien für die Herstellung von Luftkanälen, von denen jeder auf seine eigene Art gut ist. Dieser Artikel befasst sich mit der galvanisierten Belüftung. Dieses Material kann als optimal für Kanäle bezeichnet werden.

Das Video in diesem Artikel beschreibt den Herstellungsprozess von verzinkten Lüftungsrohren.
