Deckenbelüftung: merkmale und vorteile

Die Entwicklung der Gebäudetechnik hat uns viele neue Materialien und strukturelle Lösungen gebracht, unter anderem abgehängte Decken. Ein Merkmal dieser Decken ist das Vorhandensein einer Lücke zwischen der Bodenplatte und einer dekorativen Oberfläche, in der Sie die Lüftungskanäle ausblenden oder ein kanalfreies System einrichten können. Wir werden über die Eigenschaften und Vorteile der Lüftung in der Decke sprechen.

Allgemeine Informationen

Unter der Deckenbelüftung versteht man ein solches System, bei dem sich die Kanäle oder Kanäle über der Decke befinden. Auf diese Weise können Sie die Rohre und Kanäle aus den Funktionsbereichen des Raums entfernen und die effektive Nutzung des Bereichs gewinnen.

Beachten Sie! Diese Anordnung ermöglicht es Ihnen, Luft überall in der Wohnung oder im Haus abzugeben. Ein weiterer Vorteil wird auch festgestellt: Der Bergbau wird am höchsten Punkt durchgeführt, und dort sammelt sich die schmutzigste und heißeste Luft.

Die Befestigung der Lüftung an der Decke erfolgt auf verschiedene Weise: Klammern, Anker, selbstschneidende Schrauben am L- oder Z-Profil, Traversen, Lochstreifen oder Metallträger. Um die dekorativen Qualitäten des Raums zu verbessern, ist das Netzwerk der Luftkanäle hinter der Klappstruktur verborgen.

Deckensysteme sind kanal- und kanallos. Wir möchten detaillierter auf die Unterschiede und Merkmale dieser Lösungen eingehen.

Deckenbelüftungssysteme

Kanäle

Trotz der Entwicklung kanalloser VAV-Systeme bleibt eine gute alte Lüftung der Kanäle unangefochtener Marktführer. Die überwiegende Mehrheit aller modernen Klimasysteme wird exakt in die Kanalgestaltung eingebaut.

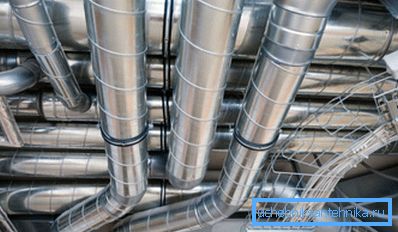

Wenn der Standort und das Erscheinungsbild der Lüftungskanäle in Produktions- und Betriebsräumen nicht kritisch ist, wird dies in Wohngebäuden und Wohnungen entscheidend: Nicht jeder hat ein industrielles Interieur mit Metallrohren.

Aufgrund dekorativer Beschränkungen nutzten die Bauarbeiter kein Kanalsystem mit einem ausgedehnten Netzwerk und einer gezielten Luftzufuhr, sondern waren auf mehrere Öffnungen im Küchenbereich, im Badezimmer und in den Sanitäranlagen beschränkt. Dies führte zu einer spürbaren Schichtung der Luftmassen und zum Auftreten mehrerer Stagnationszonen.

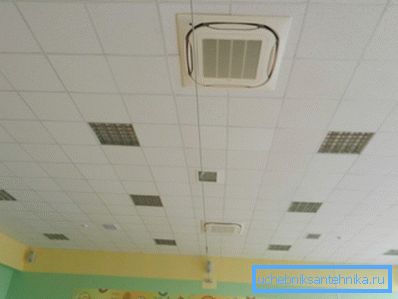

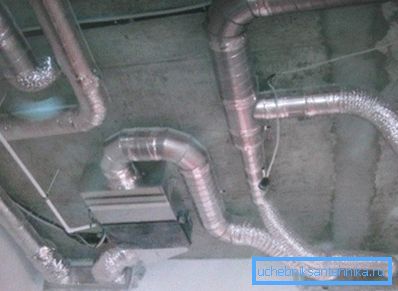

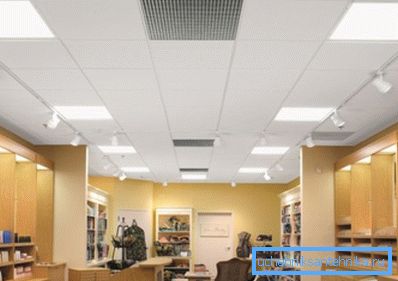

Heutzutage ist es möglich geworden, Deckenkanäle zu verwenden: abgehängte Decken maskieren Luftkanäle gut, wodurch Luftmassen zugeführt und Abluft punktweise entfernt werden können.

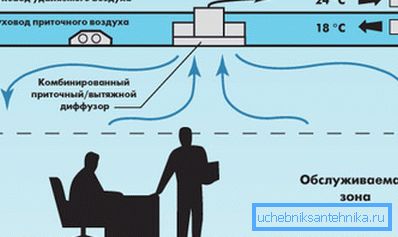

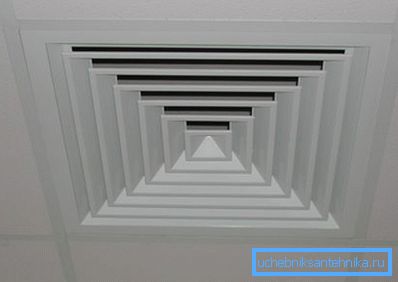

Beachten Sie! Hier spielt der Lüftungsdeckendeckendiffusor eine wichtige Rolle, wodurch die Durchflussmenge und deren Reichweite erhöht werden können, was zu einer hochwertigen Vermischung der Luftmassen und einem Temperaturausgleich führt.

Vorteile von Kanalsystemen:

• Die Zufuhr von Frischluft über die Adressstelle ermöglicht die effizienteste Verteilung der ankommenden Masse von frischem, sauberem und gekühltem Gas unter den Verbrauchern.
• Die Kanalleistung ermöglicht es Ihnen, die Belüftung in Echtzeit effektiv zu überwachen und Modi durch Automatisierung anzupassen und einzustellen.

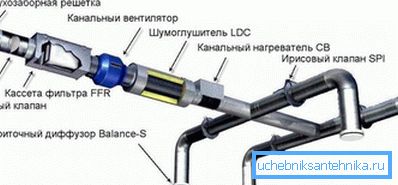

• Unter Kanalkanalbedingungen ist es einfacher, effektive Luftbehandlungssysteme zu organisieren: Filtrieren, Kühlen, Heizen usw .;
• Zu beachten ist auch die Möglichkeit, Brandschutzklappen und andere Schutzsysteme mit separaten Kanälen zu installieren.

Die Nachteile der Kanalperformance sind ihre Qualitäten:

• Das Kanalsystem ist als festes Netzwerk montiert, das vor den Endbearbeitungsarbeiten verlegt wird. Bei jeder Neuentwicklung oder Innenveränderung besteht daher das Problem der Inkonsistenzen zwischen dem neuen Layout und dem alten Lüftungsnetz. Dies gilt insbesondere für Büro- und Vermietungsräume.
• Beim Umschalten auf reduzierte Leistungsmodi sinkt die Luftzufuhrgeschwindigkeit und die Reichweite von Diffusoren mit fester Fläche, was zu einer Stagnation in den Zonen zwischen den Diffusoren führt (dieses Problem wird teilweise durch den Deckenlüfter-Lüster gelöst);
• Komplizierte verzweigte Netzwerke unterscheiden sich in den hohen Kosten für Ausrüstung, Wartung und Reparatur.
• Im Vergleich zu kanallosen Systemen stieg der Energieverbrauch um 30%.
• Das Mikroklima in den Kanälen trägt zur Entwicklung von Schimmel bei, was bei der kanallosen Leistung nicht beobachtet wird.

Kanallos

Wie der Name schon sagt, enthalten diese Systeme keine Rohre oder Kanäle zum Transport von Luftmassen. Stattdessen nutzen sie den Raum zwischen dekorativen und strukturellen Decken oder Böden als Luftkanal.

Diese Lösung ermöglicht es uns, nicht nur hinsichtlich des Designs und des ergonomischen Raums zu gewinnen, sondern hat auch wesentlich bedeutendere wirtschaftliche und technologische Gesichtspunkte.

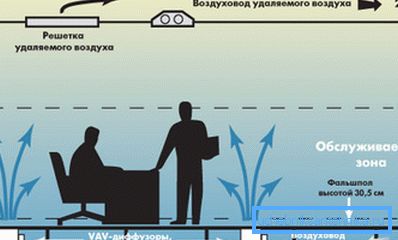

Die neuesten Deckensysteme arbeiten nach dem Prinzip des variablen Luftvolumens (VAV) oder des variablen Luftstroms. Gleichzeitig beträgt der Arbeitsdruck in den unterirdischen und Deckenkanälen 12,5 Pa, was im Vergleich zu den standardmäßigen 373 Pa in den Kanälen an sich schon Aufmerksamkeit verdient.

Beachten Sie die Hauptvorteile kanalloser HVAC-Systeme:

• Flexibilität. Im Gegensatz zum Kanalnetz können Sie Diffusoren über einen gemeinsamen Kanal an beliebiger Stelle platzieren. Außerdem werden durch die Übertragung an andere Orte keine Probleme verursacht. Gleichzeitig ist keine komplizierte Neuberechnung und Neugestaltung erforderlich.
• Energieeinsparung. Wie bereits erwähnt, reduziert sich der Stromverbrauch der Deckenbelüftungssysteme gegenüber dem Kanal um 30%.
• Kein Schimmel. Die Temperatur und relative Luftfeuchtigkeit der Luft, die durch die Luftkanäle strömt, wird durch Umwälzen und Erwärmen auf solche Werte ausgeglichen, bei denen die Entwicklung von Pilzorganismen behindert wird;
• Reduzierte Kapitalinvestitionen. Möglicherweise sollten kanalfreie Systeme deutlich günstiger werden als andere, da der Preis für Rohre, Armaturen, Installationsarbeiten und Design immer noch hoch ist.

Beachten Sie! Es ist noch zu früh, um über die Mängel dieser Lösung zu sprechen, da es keine zuverlässigen Daten zur Verwendung kanalloser Systeme gibt.

In dieser Phase können wir den Mangel an Handwerkern mit ausreichender Erfahrung im Bau solcher Anlagen feststellen. Darüber hinaus gibt es keine klar entwickelte Anleitung für ihre Installation, was die Arbeit mit den eigenen Händen zu einem riskanten Beruf macht.

Fazit

Das Deckenlüftungssystem bietet eine Reihe von Vorteilen im Vergleich zu einer Wand- oder anderen Form der Vernetzung. Die fortschrittlichste Lösung heute ist die kanallose VAV-Belüftung, die sich in den unterirdischen Räumen und in den Zwischenräumen befindet (siehe auch den Artikel Schornsteine ​​und Belüftung: Gefahr, Betrieb und Vorbeugung).

Zusätzliche visuelle Informationen finden Sie im Video in diesem Artikel.
