Brandlüftung: gerät, behördliche anforderungen, terminologie

Was sollte moderne Brandlüftung sein? Welche Elemente werden bei der Konstruktion und Konstruktion verwendet? Gibt es Regulierungsdokumente für seine Struktur?

Versuchen wir, diese Fragen zu beantworten.

Aufgaben

Lassen Sie uns zunächst herausfinden, mit welchen Problemen die Lüftung im Brandfall umgehen soll (siehe auch Abschnitt Lüftungsklappen: Hauptsorten und ihre Besonderheiten).

Eigentlich gibt es drei davon.

• Es ist notwendig, die Ausbreitung von Feuer zwischen den Räumen in den Lüftungskanälen zu verhindern.. Konstante Zugkraft, heiße Luft und eine große Anzahl von Produkten mit unvollständiger Verbrennung können im gesamten Gebäude Sekundärbrände verursachen.

Allerdings: Die meisten Opfer des Feuers sind nicht die Opfer von hohen Temperaturen, sondern der Rauch der Räumlichkeiten. Die fehlende Sicht ist verwirrend, und die Verbrennung von Sauerstoff und die Ansammlung von Verbrennungsprodukten führen schnell zu Bewusstseinsverlust.

• Die zweite Anforderung: Die Brandlüftung muss eine schnelle und effiziente Entfernung von Rauch und Verbrennungsprodukten gewährleisten. Die Aufgabe wird dadurch erschwert, dass sie üblicherweise auf hohe Temperaturen erhitzt werden.
• Darüber hinaus brauchen Menschen, die sich im Evakuierungsprozess befinden, frische Luft. Wir brauchen also nicht nur Rauchabzug, sondern auch Zwangsbelüftung.

Bewertete Anforderungen

Die grundlegenden Anforderungen an den Brandschutz für die Lüftung sind im Handbuch 13.91 bis SNiP 2.04.25-91 beschrieben. Markieren Sie die wichtigsten Punkte des Dokuments.

Wenn der Raum durch Feuerschutzwände unterteilt ist, wird die Lüftung für jeden Abschnitt separat montiert.

Die allgemeine Brandlüftung kann für folgende Zwecke gelten:

1. Wohn-, öffentliche und Verwaltungsräume;
2. Produktionsstätten, wenn sie nicht mehr als drei Etagen haben;
3. Lager und Lagerräume, wenn sie nicht mehr als drei Etagen haben;
4. Lager, Lagerräume und Industrieanlagen befinden sich in einem separaten einstöckigen Gebäude und haben nur Türen nach außen.
5. Bäder, Bäder, Wäschereien und andere Räume für Haushaltszwecke.

Ein Raum, in dem sich viele Menschen dauerhaft oder vorübergehend aufhalten, muss mit einem separaten Kanal versorgt werden.

In Produktionsbereichen, in denen sich explosive Gemische bilden können, erfolgt die Belüftung auch separat. Die Lüftungskapazität sollte mindestens einen Luftaustausch pro Stunde ermöglichen.

Wenn jedoch die Höhe des Raums mehr als 6 Meter beträgt, kann er auf 6 m3 pro Quadratmeter begrenzt werden.

In Räumen, in denen die Produktionsbedingungen zur Bildung brennbarer und explosiver Gemische führen können, befinden sich die Lufteinlässe der Abluftventilation mindestens 40 cm von der Decke entfernt. Mit der Wahrscheinlichkeit der Ansammlung von Sprenggas (einer Mischung aus Wasserstoff und Luft) wird der Abstand auf 0,1 Meter reduziert (bei Räumen mit Höhen über 4 Metern sind es 0,025 Höhen, jedoch nicht mehr als 0,4 Meter).

Entrauchung sollte vorgesehen sein für:

• Von den Hallen und Fluren von Industrie-, Verwaltungs- und Wohngebäuden mit einer Höhe von mehr als 26,5 Metern.
• Von Fluren über 15 Meter lang ohne Lichtfenster.
• Von den Fluren von Wohngebäuden bis zu 10 Etagen und darüber mit rauchfreien Treppenhäusern.

Neben dem oben genannten Dokument sind in Abschnitt 12.4 des SNiP 41-01-2003 die Regeln für das Abschalten der Lüftung im Brandfall festgelegt:

1. Im Brandfall wird die Arbeit der Zwangsbelüftung für alle Räume außer der Zwangsluftzufuhr zu den Fluchtwegen und den Aufzugsschächten gestoppt.
2. Die Abschaltung kann sowohl durch vollständige Trennung der Stromversorgung von den Schalttafeln als auch durch eine individuelle Steuerschaltung für jedes System durchgeführt werden.

Wie es funktioniert

Wie werden alle oben genannten Aufgaben des Lüftungssystems umgesetzt?

1. Beim Empfang eines Signals von den Detektoren (Geräte, die die Temperatur oder die Luftdurchlässigkeit schätzen) im Standardlüftungssystem werden die Ventilatoren ausgeschaltet und die Ventile werden aktiviert, wodurch der Betrieb vollständig blockiert wird.

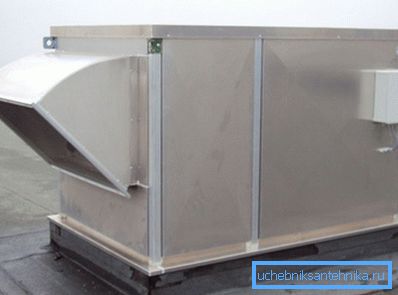

2. Gleichzeitig öffnen sich die Ventile im Entrauchungssystem. die Lüfter - die Auspuffanlagen werden angetrieben. Das Abpumpen der Verbrennungsprodukte beginnt.
3. Parallel zum Abpumpen der belasteten Luft in die Aufzugsschächte und Fluchtwege werden große Mengen sauberer Straßenluft zugeführt.

Die wichtigsten technischen Probleme, die während des Betriebs eines solchen Systems auftreten können, sind ziemlich vorhersehbar. Bei hohen Temperaturen der evakuierten Verbrennungsprodukte können dünnwandige galvanisierte Lüftungskanäle mit Leckage verformt werden; Kunststoffteile des Ventilators werden bei Überhitzung schnell unbrauchbar.

Daher die Anweisung:

• Brandschutzkanäle bestehen aus schwarzem Stahl mit einer Dicke von 1,2 Millimetern.
• Alle Lüfter und Brandschutzklappen für Lüftungssysteme bestehen aus hitzebeständigen Materialien.

Glossar

Lernen Sie einige Begriffe und Definitionen kennen, die mit Lüftungssystemen für die Brandbekämpfung verbunden sind.

Gemeinsame Terminologie

Taktische Lüftung im Feuer ist eine relativ neue Technologie, bei der kraftvolle mobile Lüfter eingesetzt werden, um den Luftstrom in einem brennenden Gebäude zu erzeugen. Die Ziele sind mit den oben beschriebenen identisch - die Entfernung von Verbrennungsprodukten und die Zufuhr von Frischluft zur Evakuierung von Personen sowie die Gewährleistung eines sicheren Betriebs der Feuerwehr.

Bei lüftungsgesteuerten Bränden handelt es sich um Brände mit einem Überschuss an brennbaren Materialien und einem begrenzten Sauerstoffstrom durch die Lüftungskanäle. Zum Löschen reicht es oft aus, den Betrieb der Lüftungskanäle vollständig zu blockieren.

Ausrüstung

Wir werden einige Elemente von Brandschutzsystemen untersuchen.

Bei der unabhängigen Auslösung handelt es sich um ein elektromagnetisches Gerät, das die Stromversorgung der Lüfter durch ein Signal vom Handterminal fernbedient. Ein solches Schema zur Deaktivierung der Lüftung im Brandfall ermöglicht es Ihnen, die Arbeit der Sensoren manuell zu duplizieren.

Brandschutzgitter sind Einweggeräte, die bei Überhitzung die Luftzirkulation in den Lüftungskanälen stoppen. Wie wird ihre Arbeit umgesetzt?

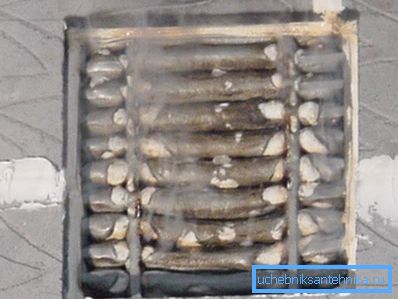

Gitterrippen (Lamellen) sind dünnbeschichtete Liner aus Natriumsilikat. Bei Erwärmung über 100 Grad beginnt die Mineralbasis rasch zuzunehmen, die Lumen zu füllen und die Verbrennung der Verbrennungsprodukte vollständig zu stoppen. Die Feuerwiderstandsgrenze des Gitters beträgt 45-120 Minuten.

Trotz des einfachen Designs ist der Preis für Produkte recht hoch: Ein rundes Gitter mit einem Durchmesser von 100 Millimetern kostet dem Käufer 3 bis 3,5 Tausend Rubel.

Do-it-yourself-Installation ist extrem einfach:

1. Das Gitter wird in die vorbereitete Öffnung im Kanal eingebaut.
2. Sein Rahmen ist mit hitzebeständigem Silikondichtmittel oder Zementmörtel befestigt.

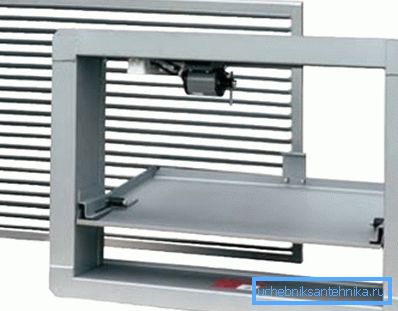

Im Gegensatz zu einem Gitter kann eine Brandschutzklappe zur Belüftung mehrmals ausgelöst werden.

Was könnten diese Geräte sein?

• Normalerweise offen (überlappende Belüftung im Brandfall).

• Normalerweise geschlossen (Öffnen der Kanäle zum Entfernen von Rauch).
• Doppelwirkung (Schließen im Brandfall und Öffnen nach dem Löschen, um Verbrennungsprodukte zu entfernen).

Das Funktionsprinzip ist einfach und klar: Die Klappe in einer der Positionen überdeckt den Lüftungskanal vollständig. Wie und wie kann es in Gang gesetzt werden?

Fazit

Natürlich haben wir in unserem Miniatur-Review nur einen kleinen Teil der Lösungen vorgestellt, die bei der Gestaltung von Lüftungssystemen zum Einsatz kommen.

Das Video in diesem Artikel wird, wie üblich, auf zusätzliche Informationen zur Rauchgasabsaugung aufmerksam machen. Erfolge!
