Belüftung zum selbermachen: einfache lösungen

Gegenstand dieses Artikels ist die Installation der Belüftung mit eigenen Händen. Es werden keine abstrakten Reflexionen und komplexe Berechnungen sein: Dieses Material ist ein Versuch des Autors, seine bescheidenen Erfahrungen bei der Ausstattung eines Lüftungssystems in seinem eigenen Haus zu teilen. Also lass uns anfangen.

Vorgeschichte

Vor einiger Zeit zog der Autor in ein neues Haus um. Es war ein einstöckiges Gebäude mit einem großen und hohen Keller, der sofort als Fitnessstudio und Werkstatt positioniert wurde. Später sollte ein beheizter Dachboden errichtet werden.

Das Hauptproblem der ersten Wohnetage war das völlige Fehlen eines Belüftungssystems.

Die Folgen, die sich bereits zu Beginn des ersten Winters zeigten, waren durchaus vorhersehbar:

• Die Luft im Raum wurde trotz periodischer Lüftung schnell abgestanden und feucht.
• Einscheibige Fenster waren ständig mit Kondensat bedeckt, das das Glas heruntertropfte und auf den Fensterbänken Pfützen bildete.

• Schließlich war das Haus subjektiv sehr kalt. Trotz der Tatsache, dass das Thermometer +18 Grad recht vernünftig zeigte.

Hinweis: Mit zunehmender Luftfeuchtigkeit steigen Wärmekapazität und Wärmeleitfähigkeit der Luft. Deshalb ist es in kaltem Klima sehr schwierig, Kälte und Hitze zu ertragen.

Die Aufgabe war offensichtlich: Es folgte mit minimalem Zeit- und Kostenaufwand (bei dem es nach dem Kauf eines Hauses natürlich nicht so gut war), für eine normale Belüftung zu sorgen.

Ein Jahr später mussten wir während des Baus des Dachbodens einen weiteren separaten Lüftungskreislauf entwerfen und bauen. Da jede der Etagen einen separaten Eingang hatte, war es nicht wünschenswert, Luftkanäle zu kombinieren.

Berechnungen

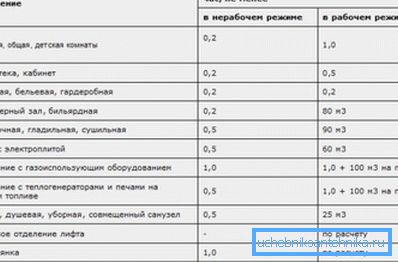

Zunächst musste die erwartete Lüftungsleistung geschätzt werden. Anweisungen zur Berechnung wurden im aktuellen SNiP gefunden:

Eine alternative Schätzung der geplanten Leistung basiert auf der Anzahl der Personen, die ständig im Raum sind. Eine Person im Wachzustand sollte mindestens 60 m3 / h betragen; für eine schlafende Person - 30 m3 / Stunde.

Das Zählen nach dem ersten Algorithmus ergab ein Ergebnis von 240 m3 / Stunde, nach dem zweiten - 100 (durchschnittlicher Luftverbrauch von zwei Personen, basierend auf 8 Stunden Schlaf und 16 Stunden Wachheit).

Unter Berücksichtigung der Besonderheiten des Hauses wurde eine Kapazität von 120 m3 / h als Ausgangspunkt gewählt.

Erdgeschoss

Schematische Darstellung

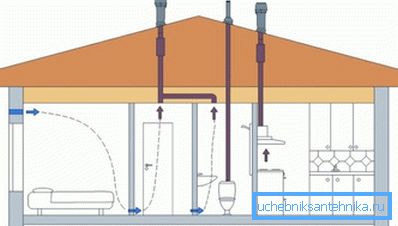

Nachdem über mögliche Lösungen nachgedacht worden war, konzentrierte sich die Wahl des Autors auf die Abluftbelüftung mit erzwungener Induktion und die Luftabsaugung in einen gemeinsamen Kanal aus mehreren Räumen - einem Schlafzimmer, einem kombinierten Badezimmer und einer Küche mit Esszimmer. Es wurde beschlossen, den Luftzufluss passiv zu machen, und zwar nicht von der Straße aus, sondern etwas unkonventionell - durch den Keller.

Dafür gab es mehrere Gründe.

• Nahezu fertige Lüftungskanäle in allen zu lüftenden Räumen waren bereits vorhanden. Die Bauarbeiter vervollständigten mit einer Trockenbau-Nut eine Nut zwischen der Schraube, die zur Lagerung der Bodenplatten diente, und der Außenwand. Es blieb nur noch die Auswahl der Luft aus dem Kanal zu organisieren und Gitter in den Kanal zu schneiden.

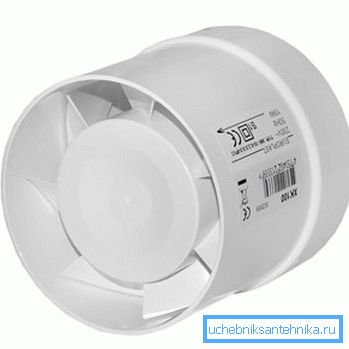

• Natürliche Belüftung war aufgrund unvorhersehbarer Leistung uninteressant. Starke Winde, die für die Region charakteristisch sind, würden den Luftaustausch stark beschleunigen. In der Sommerhitze mit einem minimalen Temperaturdelta zwischen Straße und Haus würde es jedoch fast auf null sinken. Im Gegensatz dazu würde ein Kanalventilator ungeachtet der äußeren Bedingungen seine 120 m3 / h anziehen.

• Der Mindestpreis für Komponenten. Etwas weiterführend, ist es erwähnenswert, dass die Gesamtausgaben für Einkäufe 1500 Rubel nicht überschritten haben.
• Symbolische Betriebskosten. Hier ist eine ungefähre Beziehung zwischen Leistung und Leistungsverbrauch eines Kanalventilators:

Separate Kommentare erfordern die Zirkulation von Frischluft durch den Keller.

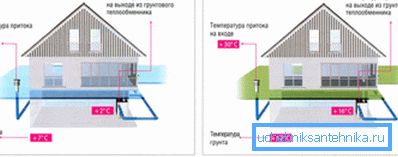

Es gibt so etwas wie geothermische Lüftung. Unter dem lauten Namen verbirgt sich ein einfaches Schema, wonach insbesondere in einem Landhaus mit eigenen Händen Belüftung gebaut wird: Versorgungsrohre von beträchtlicher Länge sind etwas unterhalb des Gefrierpunktes im Boden vergraben.

Hinweis: In einer Tiefe von einem Meter vor dem Frostdurchtritt ist die Bodentemperatur nicht von der Region abhängig und beträgt +8 - + 14 ° C.

Infolgedessen hat die Ansaugluft eine stabile Temperatur, die wenig von der Jahreszeit und den Wetterbedingungen abhängt. Im Sommer sind die Häuser relativ kühl, im Winter warm. Und das bei minimalem Energieverbrauch: Strom wird nur für den Lufttransport aufgewendet.

In diesem speziellen Fall befand sich jedoch unter dem Haus eine bereite Luftquelle mit einer konstanten Temperatur von etwa +14 Grad - ein trockener Keller mit einer Fläche von 75 Quadratmetern, der weit unterhalb der Frostdurchdringung versenkt wurde. Die Verbindung mit einem Kanalpaar mit Wohnräumen an der Spitze war viel einfacher, als mehrere zehn Meter Rohrleitung unter der Erde zu verlegen.

Sagte - fertig.

Umsetzung

1. Von der Straßenseite wurde durch die Außenwand ein Loch in den Kanal gestochen. Für die Arbeit benötigte ein Schlag mit einer Krone.

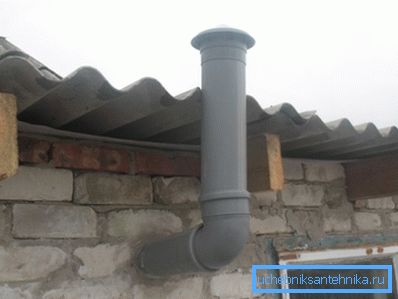

2. Aus einem Standard-Abwasserrohr mit einem Durchmesser von 110 Millimeter, einer Ecke, einem Regenschirm (Abweiser) und einem Ausgleichsrohr wurde eine Baugruppe hergestellt. Letzteres erlaubte es, einen Kanallüfter zu installieren und zu reparieren, wodurch die Verbindung abmontierbar blieb.
3. Unter der Ventilator-Installationsstelle wird ein Loch in den Kanal geschnitten, in das sofort eine Kunststoffklappe mit Deckel eingesetzt wird. In Zukunft ist es nützlich für die Wartung und / oder den Austausch des Lüfters.
4. Eine Baugruppe aus einem Rohr, einer Ecke, einem Regenschirm und einem Lüfter mit angeschlossenem Stromkabel wird in ein Loch in der Wand eingesetzt und abgedichtet. Der erfasste Schaumstoff wird mit Acrylkitt versiegelt: Polyurethanschaum mag keine ultraviolette Strahlung und bröckelt schnell im Licht.
5. Die Stromversorgung des Lüfters wird über den Kabelkanal von der nächsten Steckdose abgeführt und mit einem Schalter geöffnet.

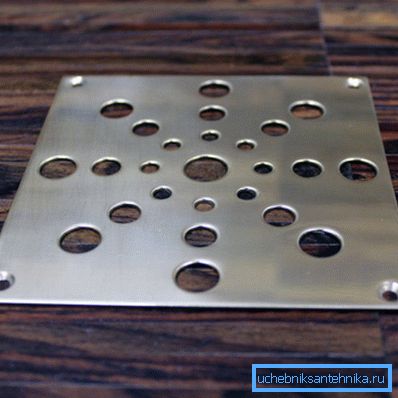

6. In der Trockenmauer, die den Kanal schließt, sind mehrere Lüftungsgitter eingebettet und ein Rohr wird von der Haube über dem Küchenofen gezogen.
7. Im Boden werden Öffnungen zur Luftabsaugung aus dem Keller gewählt. Sie wurden durch Netze mit Netzen zum Schutz vor Insekten verschlossen.

Ergebnisse

Feuchtigkeit und Kondensation an den Fenstern werden vergessen, wie ein böser Traum. Die Luft im Haus wurde frisch und mäßig trocken.

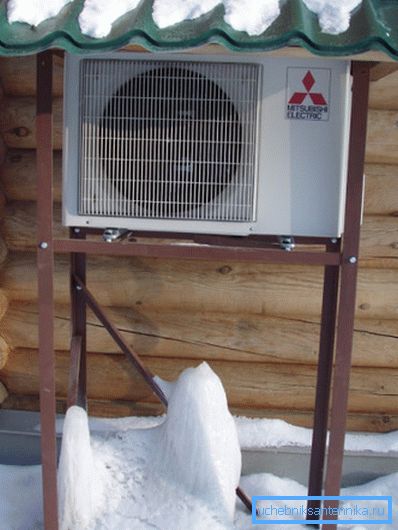

Aufgrund des Zustroms von warmer Luft im Winter hielt das Haus bei abgeschalteter Heizung vollständig eine Temperatur von +12 Grad. Um eine angenehme Temperatur von + 20-22 Grad aufrechtzuerhalten, kann eine Wechselrichter-Klimaanlage mit einer Wärmeleistung von etwa 3,2 kW betrieben werden.

Nuance: die Szene - die Küste der Krim. Es ist klar, dass der Wärmestrom von 3 Kilowatt im gesamten Fernen Osten nicht ausreicht. Außerdem sind Wechselrichter im Heizmodus bestenfalls bei -25 ° C betriebsbereit.

Der mit Trockenbau verdrahtete Lüftungskanal aus Beton wirkt als sehr effektiver Schalldämpfer. Die Arbeit des Ventilators im Haus ist grundsätzlich nicht hörbar.

Dachboden

Ein Jahr später erreichte die Konstruktion des Dachgeschosses den Punkt, an dem die Belüftung darin eingerichtet werden musste.

In Analogie zum ersten Stock wurde die Belüftung des Dachgeschosses mit einem passiven Zufluss abgesaugt. Anstelle einer Entlüftung wurde in diesem Fall ein Kanalrohr mit einem Durchmesser von 110 Millimetern verwendet - einfach weil es nicht weit gehen musste.

Zu diesem Zeitpunkt war die Ähnlichkeit mit dem früher gebauten Lüftungssystem vorbei.

• Ein dedizierter Ansaugkanal fehlt prinzipiell.. Der Lufteinlass wird durch Undichtigkeiten bereitgestellt, die mit einem Stahlblechdach des Dachbodens bedeckt sind. Zu diesem Zweck gibt es ausreichend kleine Lücken zwischen den Platten des Dachmaterials.

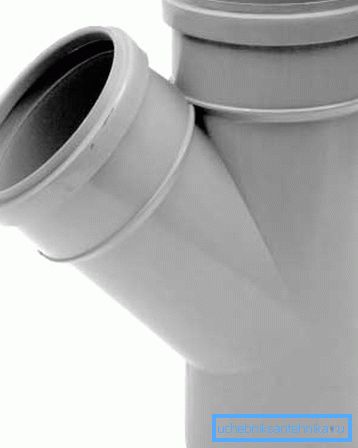

• Im Lüfterkanal vor dem Lüfter ist ein T-Stück installiert.. Durch einen Auslass wird Luft aus dem kombinierten Badezimmer in der Mitte des Dachgeschosses abgezogen. durch den zweiten - der rest des raumes wird belüftet.

• Ventkanal versteckte Gipsdecke. In der Decke des Badezimmers ist ein Einlassgitter angebracht, an dem ein Hahn des T-Stücks fest angebracht ist. Der Rest des Raumes wird jedoch direkt durch den Raum über der Decke belüftet: Der Lufteinlass geht direkt von dort aus; Von den Wohnräumen dringt Luft durch vier Gitter in den Dachecken ein.

Übrigens: Dies sorgt für eine ständige Belüftung der Dachsparren und die Isolierung zwischen ihnen.

Auf dem Straßenentlüftungskanal mit einem Schirmabweiser durch einen der Giebel. So hat sich der Autor von den Problemen des Versiegelns der Ausgabe befreit: Die Nut reichte zum Auffüllen und Kitt; Vor Wasser und Schnee ist es durch einen Dachüberstand geschützt.

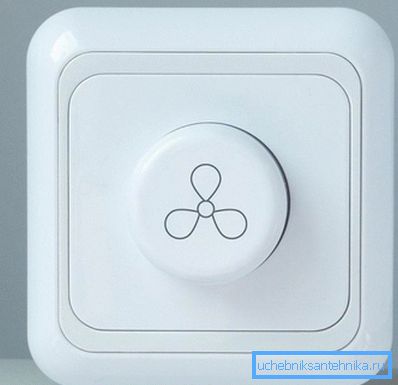

Der Lüfterstromkreis wurde mit einem Dimmer ausgestattet. Sie können zwischen leisen und produktiven Beatmungsmodi wählen, je nachdem wie viele Personen sich auf dem Dachboden befinden.

Fazit

Es ist leicht zu bemerken, dass der Aufbau eines effizienten Lüftungssystems recht einfach und nicht zu teuer war.

Weitere thematische Informationen finden Sie wie üblich im Video in diesem Artikel. Erfolge!
