Belüftung von abwasserkanälen - regeln und lösungen

12-08-2018
Belüftung

Sicherlich spürte jeder Hausbesitzer manchmal das Eindringen von Abwassergerüchen aus dem Badezimmer, was ziemlich unangenehm ist. Es ist möglich, solche Manifestationen zu stoppen, indem der Druck im Drainagesystem ausgeglichen wird. Wenn dies richtig gemacht wird, ist die Pflege des letzteren nicht von Lärm begleitet und wird von den Bewohnern des Hauses unbemerkt festgestellt. Die Belüftung des Abwassersystems hilft, dieses Problem zu lösen (siehe unten).

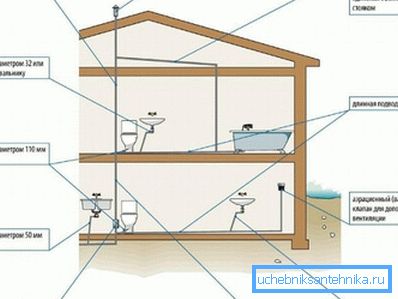

In den Entlüftungskanälen

Hauptzweck

Laut SNiP sollte die Abwasserbelüftung zwei Hauptfunktionen erfüllen:

  • Gerüche aus dem System entfernen;
  • Luftdepression im Abwassersystem zu verhindern.

Wenn beim Ablassen des Wassers das gesamte Lumen des Trichters verstopft ist, können die Abflüsse Wasser aus den Siphons hinter dem Ausfall "ziehen". Im leeren Zustand können sie das Eindringen unangenehmer Abfallgerüche nicht verhindern.

SNiP-Regeln

Berücksichtigen Sie die Anforderungen von SNiP an interne Sanitärinstallationen und Abwässer hinsichtlich der Belüftung des Systems:

  1. Der Durchmesser des Lüftungssystems im Abfallnetz muss dem Durchmesser der Steigleitung entsprechen.
  2. Das Entlüftungsrohr muss bis zum Dach entfernt und am oberen Teil der Rohrleitung befestigt werden..
  3. Die Anweisung ermöglicht die Verbindung in einem Abgasteil von 4 oder mehr Steigleitungen. Dann muss der Durchmesser der Baugruppe aus Belüftung und Absaugung dem Durchmesser des größten Auslasses in der zusammenzuführenden Gruppe entsprechen.
  4. Beachten Sie beim Verlegen der Lüftungsbaugruppe die Neigung für die Kondensatableitung..
  5. In unbeheizten Dachböden sollte der Lüftungskanal isoliert werden., Der Preis ist nur geringfügig erhöht.

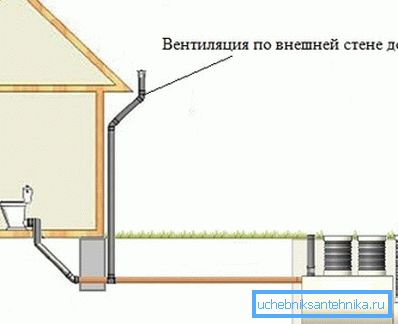

Belüfteter Abwasserkanal an der Außenseite des Gebäudes

Tipp: Installieren Sie keine Kappen, Flügel und andere Deflektoren am Ende des Abgasrohrs, um den Widerstand zu erhöhen.

Ziehen Sie den Abwasserklärkanal durch den Lüftungsschacht des Hauses oder des Daches heraus.

Die Höhe von:

  • flaches unbenutztes Dach - 200 mm;
  • Schrägdach - 200 mm;
  • Abtrennwelle - 100 mm;
  • öffnende Balkone und Fenster - ab 4 m;
  • des Daches im Einsatz, wenn 4 Rohre kombiniert wurden - 3 m.

Tipp: Verwenden Sie ein Entlüftungsventil am Ende jedes Abwasserentlüftungsrohrs, wenn Sie es nicht um 3 Meter anheben können.

In Landhäusern dürfen auch nicht belüftete Steigleitungen angebracht werden. Die Bedingung muss jedoch erfüllt sein - es ist notwendig, externe Abwassernetze (z. B. einen Klärgrube) mit Belüftung zu versehen.

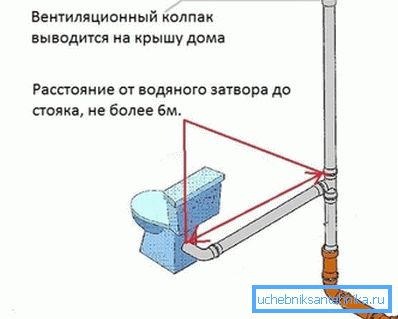

Der Lüftungssteig sollte nicht länger als 6 m vom Toilettensiphon entfernt sein

Lösen Sie das Problem

Wenn die Möglichkeit besteht, die Belüftung der Abwasserkanäle mit Abläufen in einem Netzwerk zu kombinieren

Santehpriborov
  1. Bringen Sie die Abzugshaube auf das Dach des Hauses. Stellen Sie sicher, dass die Höhe des Lüftungskanals und die horizontale Länge von der Wasserrutsche der Toilettenschüssel bis zum Lüftungsgestell 6 m nicht überschreiten.
  2. Installieren Sie einen individuellen Lüftungsauslass oder ein Vakuumventil an jeder Sanitäreinrichtung, wenn die Toilette mit einem Rohrdurchmesser aus der Lüftung entfernt wird:
    • 110 mm - von 6 m;
    • 50 mm - von 3,5 m;
    • 32 mm - von 1,5 m.
    Wenn die Belüftung des Kanalnetzes von den Sanitärarmaturen entfernt wird
    1. Installieren Sie an jeder Sanitärarmatur eine Entlüftung.
    2. Bis zum Wassertor sollten nicht mehr als 1,5 m sein.
    3. Die Entlüftung sollte um 300 mm oder mehr höher als jedes Knie im System platziert werden.
    4. Schließen Sie das Belüftungsventil an die allgemeine Belüftung zum Dach an.

    Funktionsstörungen:

    • Wenn die Abwasserbelüftung nicht oder nicht gut funktioniert, bedeutet dies, dass das System keine geeignete Neigung hat.
    • Ein unangenehmer Geruch dringt immer noch in den Raum ein - der Durchmesser der Armaturen von Sanitärarmaturen ist nicht richtig gewählt.

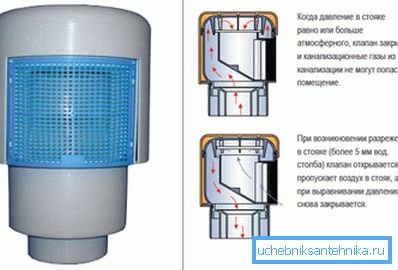

    Luftventil für nicht belüftete Abwassersteigleitungen und dessen Funktionsprinzip

    Wie man ohne Belüftung des Abfallsystems auskommt

    Bevor Sie diese Frage beantworten, sollten Sie herausfinden, was das Hauptelement des Lüftungsabwassersystems ist. Dies ist ein Lüfterrohr, das zum Anschließen des Steigrohrs an den Lüftungskanal verwendet wird. Wenn dies nicht der Fall ist, müssen Sie sich bald mit dem Entzug unangenehmer Gerüche aus dem Haus befassen.

    Bestehende Baunormen für Gebäude und Privathäuser, die nicht höher als 2 Etagen sind, ermöglichen die Verwendung von Abwassersystemen ohne Installation eines Abwasserrohrs. Dies ist auf das geringe Volumen an einstufigen Abwassereinleitungen zurückzuführen.

    Tipp: Es wird immer ein Abwassersteigrohr installiert, wenn einmalige Abwasserabläufe ein Volumen erreichen können, das den Durchmesser der Abwasserrohre vollständig blockieren kann.

    Wenn die im Haus installierten Sanitäreinrichtungen nicht gleichzeitig funktionieren, überlappen sich die Abwasserkanäle nicht. Gleichzeitig kann sich die Situation radikal ändern, wenn alle gleichzeitig arbeiten.

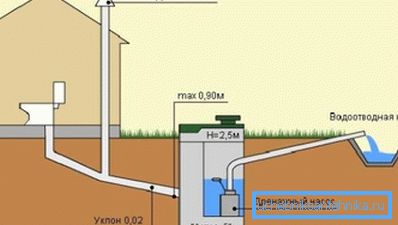

    Installieren eines Do-it-yourself-Risers

    Um die voraussichtliche maximale einmalige Ableitung von Abwasser in den Abwasserkanal zu bestimmen, muss deren Volumen aus jeder sanitärtechnischen Anlage im Gebäude berücksichtigt werden.

    Es gibt bestimmte Standards für diesen Wert, die im Folgenden dargestellt werden:

    • Toilette und Bidet - 10 l;
    • Waschen - 20 l;
    • Waschmaschine und Geschirrspüler - je 50 l;
    • Duschkabine - 100 l;
    • gewöhnliches Bad - 220 l;
    • Eckbadewanne und Whirlpool - 450 l.

    In diesem Fall beträgt der Spitzenwert 1360 l.

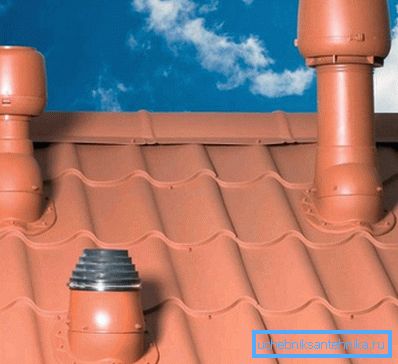

    Fazit Abwasserbelüftung zum Dach

    Die Belüftung muss unabhängig von einer einmaligen Ableitung von Abwasser installiert werden, wenn:

    • Hausabwasserkanäle sind 50 mm oder weniger;
    • Das Haus verfügt über 2 oder mehr Etagen, auf denen jeweils Wasser- und Abwassersysteme installiert sind.
    • Auf dem Grundstück neben dem Haus oder in ihm selbst hat ein Schwimmbad, eine große Schrift oder ein Bad.

    Tipp: Die Installation eines Trichterrohrs schützt die Atmosphäre Ihres Hauses vor unangenehmen Gerüchen aus dem Abwassersystem für immer.

    Fazit

    Die Lüftung im Haus kann unterschiedlich sein, aber es ist der Abwasserkanal, der es ermöglicht, unangenehme Gerüche in der Atmosphäre des Hauses zu beseitigen. In diesem Artikel haben wir beschrieben, wie man es richtig in Bezug auf alle Sanitärinstallationen platziert. Empfehlungen wurden auch zu den Regeln und Vorschriften von SNiP gegeben. Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
