Belüftung für den eigenbau: typen und designmerkmale

Die Belüftung eines Privathauses mit eigenen Händen ist eine notwendige Maßnahme für den normalen Betrieb eines Objekts als Wohn- oder Geschäftsbereich. Ein einwandfreier Gasaustausch ist nicht nur für die Bewohner des Hauses wichtig, sondern auch für den normalen Betrieb aller Gebäude, aus denen das Gebäude besteht. Wir erklären Ihnen, wie Sie mit Ihren eigenen Händen im Haus lüften können.

Belüftungssystem

Zweck und Funktionen

Es scheint, dass der Zweck der Belüftung selbst für ein Kind verständlich ist: Bereitstellung des erforderlichen Gasaustauschs im Raum für einen angenehmen Aufenthalt der Menschen, Lagerung von Lebensmitteln und ein optimales Mikroklima. Die vorangegangenen Zeiträume und die ihnen eigenen Bautechniken haben uns überzeugt, dass es durchaus genug ist, einen Auslassschacht zu haben, und der Rest wird durch eine offene Entlüftung gelöst.

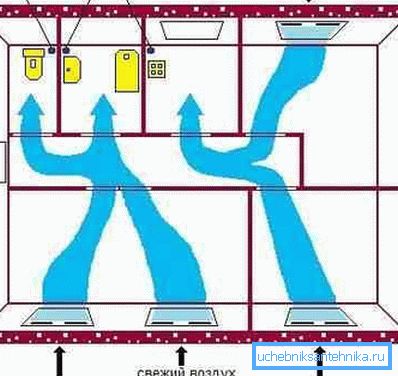

Zu unserer Zeit konnte ein solches System jedoch nicht die notwendigen Indikatoren für den Luftaustausch liefern. Dies ist auf die Tatsache zurückzuführen, dass frühere Gebäudestrukturen etwas anders waren: Holzfenster und -türen, nicht isolierte Gebäudehüllen und natürliche Materialien hatten eine eher undichte Struktur und sorgten für einen natürlichen Zufluss von Frischluft aufgrund des Eindringens durch Risse und "atmende" Materialien.

Beachten Sie! Mit dem Aufkommen von Kunststoffrahmen und doppelt verglasten Fenstern, gepanzerten Türen und Wärmedämmsystemen, Dampfsperren und Windschutzscheiben wurde die natürliche Luftströmung in Frage gestellt. Dies hat zur Notwendigkeit geführt, Zwangsbelüftungssysteme zu organisieren.

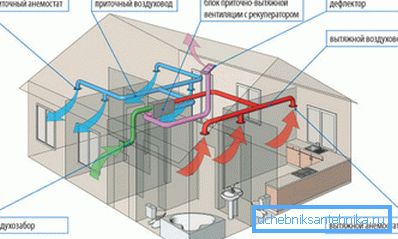

Bei einer kleinen Wohnung kann auch eine natürliche Belüftung ausreichen, sofern für den Luftstrom spezielle Ventile vorgesehen sind. Sie können sich in den Fensterrahmen einiger Glashersteller befinden und in den Hauswänden gefertigt werden. Im Falle eines Privathauses ist es besser, eine Zu- und Abluftanlage mit erzwungener Luftbewegung zu verwenden.

Lüftung in einem Landhaus mit eigenen Händen - eine wichtige und notwendige Voraussetzung für den normalen Betrieb des Raumes.

Das Fehlen solcher führt zu folgenden Konsequenzen:

• Als Ergebnis der menschlichen Atmung die Verwendung von erhitztem Wasser zum Waschen und Waschen, Kochen, Trocknen von Kleidung usw. Luftfeuchtigkeit steigt im Raum an. Wenn feuchte Luft nicht rechtzeitig in frische und trockene Luft umgewandelt wird, werden Verstopfung, Kondensation an Fenstern und anderen kühlen Oberflächen, Wachstum von Pilzorganismen und pathogenen Bakterien beobachtet.
• Eine Abnahme der Sauerstoffkonzentration in der Luft führt zu einer Abnahme der Leistung, Schwindel und einer allgemeinen Verschlechterung des Wohlbefindens des Haushalts.
• Es sammelt sich Staub im Haus, was auch das Risiko pathogener Pflanzen- und Pilzwachstum erhöht.
• Ruß- und Gasverbrennungsprodukte in der Küche setzen sich an den Oberflächen von Wänden, Decken und Möbeln ab und hinterlassen eine fettige Ablagerung;
• Gebäudestrukturen absorbieren überschüssige Feuchtigkeit und führen zu vorzeitigem Verschleiß durch Korrosion, Schimmelschäden und Bakterien.

Beachten Sie! Die ordnungsgemäße Belüftung eines Privathauses mit eigenen Händen ist nicht nur als Bedingung für den Komfort, sondern auch als Voraussetzung für die normale Nutzung der Räumlichkeiten und des Lebens der Bewohner erforderlich.

Arten

Das Belüftungsschema eines Privathauses mit eigenen Händen kann auf verschiedene Arten organisiert werden. Idealerweise wird es auf der Grundlage der Berechnungsergebnisse ausgewählt. Moderne Lösungen tendieren jedoch zunehmend zu automatisierten Versorgungs- und Abgassystemen.

Es gibt drei Arten von Lüftungssystemen:

1. Natürlich. Unterteilt in organisiert und unorganisiert. Die erste besteht aus Zu- und Abluftlöchern, wobei die Abluftlöcher durch ein Belüftungsrohr so ​​hoch wie möglich gezogen werden, und die Zuführungslöcher befinden sich am Boden, was den Druckunterschied der Schwerkraft sicherstellt und zu Verlangen führt. Die unorganisierte Belüftung erfolgt durch Infiltration und Belüftung.

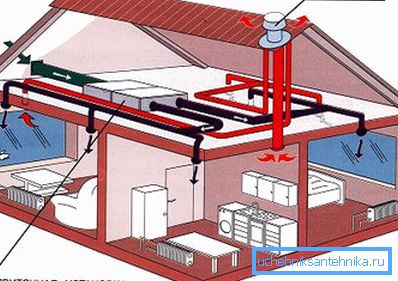

2. Zwang (mechanisch). Ein- und Auslass werden hier von den Kräften der Ventilatoren durchgeführt, deren Leistung und Leistung unter Berücksichtigung der Raumeigenschaften ausgewählt wird. Es gibt lokalen und allgemeinen Austausch, sie können manuelle, ferngesteuerte oder automatische Steuerung haben, meistens - kombiniert;
3. Kombiniert. In der Regel wird das vorhandene natürliche System durch Zwangsabsaugung oder -zufuhr ergänzt, was in Zeiten starker Rauchentwicklung oder beim Trocknen von Leinen enthalten ist.

Wenn das natürliche und das kombinierte System keine besonderen Fragen aufwerfen, sind die obligatorischen Systeme durch eine erhöhte Komplexität gekennzeichnet. Dies ist darauf zurückzuführen, dass diese Lösungen die größte Entwicklung durchlaufen haben und das Ergebnis des Einsatzes neuer Technologien und Ideen sind.

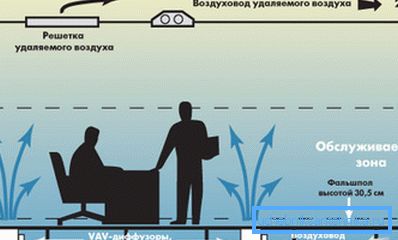

Die mechanische Belüftung in Ihrem Haus mit Ihren eigenen Händen kann kanal- und kanalfrei ausgeführt werden. Im ersten Fall bewegen sich die Luftmassen durch das Kanalsystem und die Schächte zu den Zu- und Abführungspunkten, im zweiten Fall wird die Rolle der Kanäle durch den unterirdischen Raum oder den Zwischenraumraum übernommen.

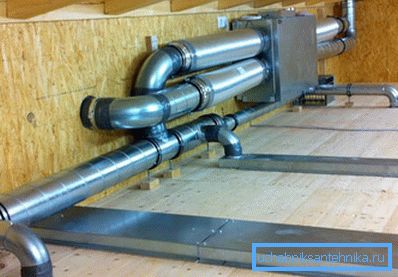

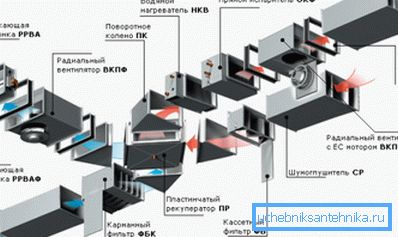

Kanallose Systeme gelten als die aussichtsreichsten und komfortabelsten Systeme, aber heute sind sie gewissermaßen Know-how, weshalb sie in unserem Land sehr selten verwendet werden. Mit Kanalbelüftungssystemen können Sie komplexe verzweigte Netzwerke mit Punktzuführung und Luftansaugung erstellen, die automatisiert gesteuert werden und je nach den Umgebungsbedingungen in verschiedenen Modi arbeiten können.

Beachten Sie! Kanalbelüftungssysteme ermöglichen die effektivste Organisation von Luftfiltrationssystemen, Wärmerückgewinnung, Heiz- oder Kühlmassen, automatischem Schließen oder Öffnen von Kanälen, Schutz vor Feuer, Rauch und anderen Unfällen.

Neben dem allgemeinen System können lokale Baugruppen separat installiert werden: Belüftung des Abwassersystems in einem Privathaus mit eigenen Händen, Belüftung des Untergeschosses, Belüftung der U-Bahn- oder Dachböden usw.

Design und Installation

Die Belüftungsberechnung kann anhand eines vereinfachten Schemas oder durch Berechnung der Leistung (Wechselkurs) erfolgen. Die Multiplizität des Austauschs ist das Verhältnis der einströmenden Luft zum Volumen eines Raumes pro Zeiteinheit.

Es wird davon ausgegangen, dass es sich um eine Multiplizität in 60 Minuten handelt. Eine Multiplizität von 0,5 bedeutet beispielsweise, dass das Volumen der empfangenen Frischluft innerhalb einer Stunde die Hälfte des Raumvolumens betrug, und eine Multiplizität gleich eins bedeutet einen vollständigen Luftwechsel innerhalb einer Stunde.

Die Leistung für verschiedene Räume ist unterschiedlich festgelegt. Gemäß SNiP 2.08.01.89 - „Wohngebäude“, Anhang 4, wird es anhand der Tabelle ausgewählt:

Nachdem die Luftwechselrate bestimmt wurde, kann der Luftverbrauch leicht durch die Formel bestimmt werden:

L = V * n, wobei:

• L ist die gewünschte Flussrate
• V ist das Volumen des Raumes
• n ist die Vielfalt des Austauschs.

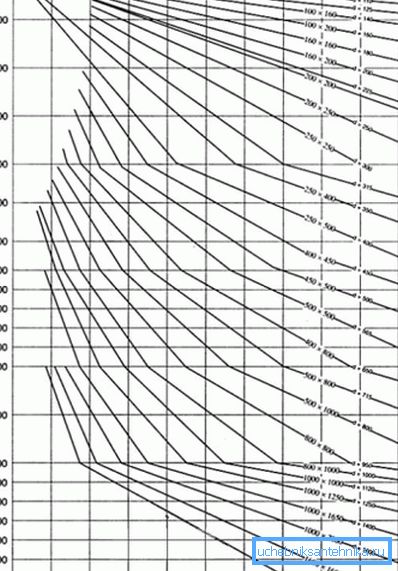

Als nächstes bestimmen Sie die Geschwindigkeit der Luftbewegung. Bei natürlichen Systemen beträgt sie 1 - 2 m / s, bei mechanischen nicht mehr als 3 - 4 m / s. Wenn Sie den Luftstrom und die Geschwindigkeit seiner Bewegung kennen, können Sie den Wert des Querschnitts des Kanals anhand der Tabelle bestimmen:

Die Anweisung ist einfach:

1. Wir ermitteln den Gesamtluftverbrauch des gesamten Systems und runden es ab. Dann verschieben wir den auf der vertikalen Achse erhaltenen Wert;
2. Danach setzen wir auf der horizontalen Achse den Wert der Strömungsgeschwindigkeit ab;
3. Von einem Punkt auf der horizontalen Achse, der der Geschwindigkeit entspricht, steigen wir eine gerade vertikale Linie zum Schnittpunkt hinab, wobei eine Linie horizontal von einem Punkt auf der x-Achse gezeichnet wird, der der Flussrate entspricht.
4. Vom erhaltenen Schnittpunkt gehen wir zur nächstgelegenen unteren Linie des Diagramms herunter und bestimmen die Abmessungen des Kanalabschnitts oder dessen Durchmesser.

Beachten Sie! Mangels Erfahrung und Fertigkeiten solcher Berechnungen ist es besser, Profis die Planung und Installation komplexer verzweigter Lüftung anvertrauen zu lassen. Der Preis für die Arbeit der Baumeister ist niedriger als die Kosten für Änderungen und den Austausch von Ausrüstung.

Als Nächstes erfolgt die Auswahl der Geräte basierend auf den berechneten Daten zur Leistung und Größe der Kanäle. Lufteinlassdurchlässe befinden sich im unteren Teil der Wand (wenn möglich) und Abluft in den am stärksten verschmutzten Bereichen (Toiletten, Badezimmer, Küchen) unter der Decke.

Fazit

Das Belüftungssystem ist eine notwendige Lösung für den normalen Betrieb eines modernen Hauses. Die Wahl der einen oder anderen Variante hängt von den Merkmalen der Struktur ab, wobei jedoch meistens mechanische Versorgungs- und Abluftkreise verwendet werden. Das Video in diesem Artikel hilft Ihnen, das Problem besser zu verstehen.
