Belüftung der räumlichkeiten: auswahl der ausrüstung und

Der Betrieb eines modernen Wohn- oder Geschäftshauses ist ohne Wasserversorgung, Abwasser, Strom und andere Ingenieurnetze nicht möglich. Die Belüftung ist auch sehr wichtig, da frische Luft in die Räume gelangt und die verschmutzte Luft entfernt wird. Die nachstehenden Anweisungen informieren Sie über die Merkmale der für die Lüftung verwendeten Geräte und die Berechnung ihrer Kapazität in Abhängigkeit vom funktionalen Zweck der Gebäude.

Merkmale der Belüftung verschiedener Räume

Jeder Raum, der sich sowohl in den einzelnen Häusern als auch im Produktionskomplex befindet, ist für bestimmte Aufgaben konzipiert. Abhängig davon wird die Berechnung der Belüftung des Raums durchgeführt und die Ausrüstung der erforderlichen Leistung gekauft.

Industrielle Geschäfte

Die Belüftung von Industrieanlagen soll schädliche Verunreinigungen in der Umgebungsluft entfernen und andere Faktoren minimieren, die die menschliche Gesundheit beeinträchtigen.

Dazu gehören:

• hohe Temperatur;
• erhöhte Luftfeuchtigkeit;
• toxische Substanzen;
• große Staubmenge;
• hoher Rauch- und UDA-Gehalt (ultrafeine Aerosole).

Beachten Sie! Die Lüftung schafft nicht nur angenehme Arbeitsbedingungen, sondern sorgt auch dafür, dass die Raumluft den Hygienevorschriften und manchmal auch anderen Regeln entspricht: Feuer, technisches Verhalten usw. Manchmal kann ein Prozess ohne ordnungsgemäße Belüftung nicht durchgeführt werden (z. B. in der Stahlproduktion oder in der Elektronikmontage).

Bevor Sie mit der Planung und Installation der Luftzufuhr- und Abluftanlage beginnen, ist Folgendes erforderlich:

• Berechnen Sie die Belüftung des Raums unter Berücksichtigung seiner Fläche, der technologischen Abläufe, der Anzahl der Arbeiter und anderer Parameter.
• die Installation von Ausrüstungen vorsehen, die Luftansaugung erzeugen (Ansaugung von Staub, der aus diesen oder anderen Produktionsprozessen resultiert);
• Installieren Sie gegebenenfalls ein Luftfiltersystem vor schädlichen gasförmigen Verunreinigungen.

Es ist ratsam, solche Lüftungsarten zu wählen, die den Anforderungen nicht nur genügen, sondern auch wirtschaftlich sind.

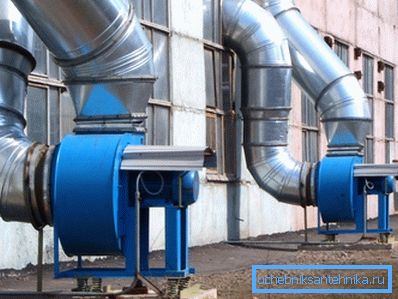

Industrielle Lüftungsgeräte sind zwei Haupttypen:

1. Allgemeiner Austausch - dient nur zur Frischluftzufuhr in den Geschäftsräumen. Dies gilt nicht für den Fall, dass schädliche Verunreinigungen gefiltert werden müssen, da sie sich aufgrund ihrer Konstruktionsmerkmale im gesamten Raum ausbreiten können.

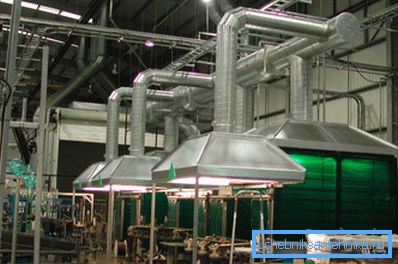

2. Lokale - häufigere und effizientere Systeme. Der Kern der lokalen industriellen Lüftung liegt darin, dass über jedem Arbeitsplatz eine individuelle Absaugung installiert wird, die verschmutzte Luft zu einer gemeinsamen Filteranlage transportiert.

Lagerkomplexe

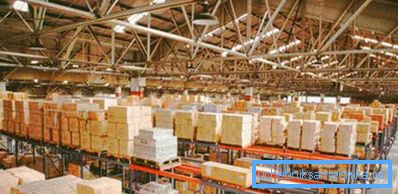

Räumlichkeiten, in denen Fertigwaren oder Güter gelagert werden, zeichnen sich durch eine Vielzahl von dort befindlichen Geräten aus. Die meisten modernen Logistikzentren verfügen über High-Tech-Mechanismen, die die Bewegung von Wohlstand erleichtern. Dies macht es schwierig, eine effektive Belüftung solcher Gebäude zu organisieren.

Die Belüftung von Lagern für SNiP sieht die Verwendung von Luftzufuhr- und Abluftanlagen vor, die in Produktionshallen montiert werden, die mit Großgeräten und Werkzeugmaschinen ausgestattet sind.

Tipp! Bei der Berechnung der Leistungs- und Installationspunkte der Hauptknoten des Luftnetzes ist eine möglichst gleichmäßige Verteilung des Luftstroms erforderlich.

Moderne Bauvorschriften, die das Verfahren zur Belüftung von Lagerräumen beschreiben, sehen vor, dass die folgenden Aufgaben bei der Installation dieses Engineering-Netzwerks gelöst werden müssen:

• Die Temperatur der Umgebungsluft darf nicht senkrecht abfallen. Andernfalls können die Waren, die sich auf verschiedenen Regalen befinden, als Folge einer Verletzung ihrer Lagerbedingungen beschädigt werden.
• ein solches Volumen an Luftaustausch sicherzustellen, damit es an jeder Stelle des Lagers den Anforderungen an Hygiene, Brandbekämpfung und anderen Anforderungen entspricht und die Einhaltung der Lagerbedingungen gewährleistet.

In den meisten Fällen sind Lagergebäude fertiggestellt:

1. Mechanisches Belüftungssystem. Sie bringt frische Luft von der Straße ins Lagerhaus.
2. Natürliche Absaugung. Mit seiner Hilfe wird die Luft durch die speziell unter dem Dach eingerichteten Kanäle aus dem Raum abgezogen.

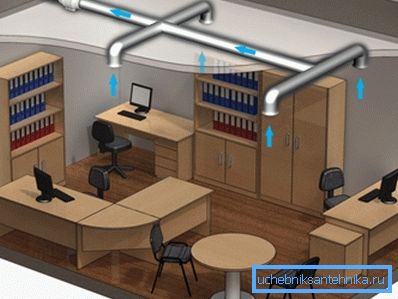

Büros

Wenn Sie ein kleines Büro mit Ihren eigenen Händen lüften können, indem Sie einfach ein Fenster öffnen, ist es viel schwieriger, einen großen Raum, in dem 10 oder mehr Personen tagsüber arbeiten, mit frischer und kühler Luft zu versorgen. Deshalb ist die Belüftung von Büroräumen eine der Hauptaufgaben, die Architekten und Ingenieuren beim Bau von Geschäftsgebäuden stellen.

In den meisten Fällen ist die Zu- und Abführung von Luft so organisiert, dass dieser Parameter mit den aktuellen behördlichen Dokumenten minimal übereinstimmt. Es wird möglich sein, in einem solchen Raum zu bleiben, aber Komfort ist nicht in Frage.

Daher ist es ratsam, bei der Berechnung des Lüftungssystems eines Büroraums zusätzlich Folgendes zu berücksichtigen:

• verwendete Lüftungssysteme sollten so kompakt wie möglich sein, um den wirksamen Raumbereich nicht zu belegen.
• Das Einlassluftsystem muss nicht nur die Zufuhr von Luftmassen gewährleisten, sondern auch deren Filterung, Heizung (Kühlung), Stabilisierung des Feuchtigkeitsniveaus und die Verteilung der Punkte.

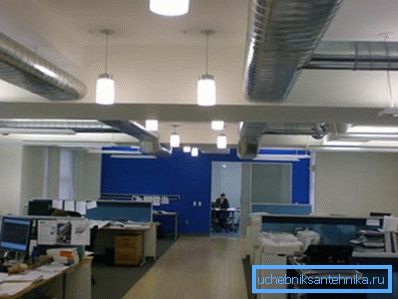

• Es ist besser, separate Belüftungssysteme zu verwenden: Die Luft wird dem Büro über flexible oder starre Luftkanäle zugeführt und in entfernten Einheiten in technischen Räumen oder auf dem Dach verarbeitet.

Beachten Sie! Wenn Sie sich für die Installation eines Lüftungsgeräts entscheiden, sollten Sie auf Eigenschaften wie den Preis des späteren Betriebs achten. Andernfalls können die Stromrechnungen zu hoch sein.

Viehzuchtanlagen

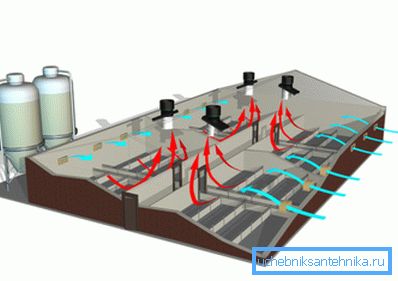

Die Lüftung von Stallgebäuden dient dazu, die Luft in Gebäuden von schädlichen Gasen, Wasserdampf und Mikroorganismen zu befreien, die das Ergebnis von Nutztieren sind. Dank der frischen Luft werden zudem bequemere Bedingungen geschaffen, in denen die Tiere wohnen können.

Bei der Berechnung der Leistung der Ausrüstung und der Größe der Luftkanäle werden die folgenden Parameter berücksichtigt:

• Wärmeleitfähigkeit der Wände des Gebäudes;
• die Menge an Wärme und Feuchtigkeit, die von den Tieren im Raum abgegeben wird;
• Systeme zur Sammlung von Tierabfällen;
• der Weg seines Inhalts.

Die Menge an Frischluft muss so bemessen sein, dass die Schadstoffkonzentration zu keinem Zeitpunkt den zulässigen Wert überschreitet.

Wenn die Effizienz des Belüftungssystems gering ist, leiden die Tiere an Frischluftmangel, wenn sie hoch sind - es gibt Zugluft im Raum, die zu Viehkrankheiten führen kann.

Leistungsberechnung

Luftstrom

Die Berechnung der natürlichen Belüftung des Raums sowie der erzwungenen Zu- und Abluftanlage beginnt mit der Ermittlung der Luftleistung. Dieser Parameter gibt an, wie viele Kubikmeter das System in einer Stunde pumpen kann.

Beachten Sie! Es gibt Normen für die Belüftung von Räumen, die mit jedem Belüftungssystem übereinstimmen müssen. Bei Nichtbeachtung kann das errichtete Gebäude nicht in Betrieb genommen werden.

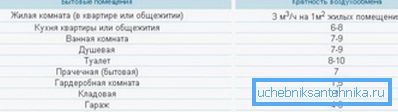

Zunächst muss die sogenannte Luftwechselrate bestimmt werden, dh wie oft während der Stunde der komplette Luftwechsel im Raum erfolgt. Gültige Werte hängen von verschiedenen Parametern ab und werden im SNiP angegeben. In der Regel sollte der Luftaustausch 2-3 Mal pro Stunde erfolgen.

Um die Leistung zu ermitteln, sollten zwei Arten des Luftaustauschs berechnet werden: Je nach Anzahl und Anzahl der Personen im Raum, und verwenden Sie dann die größere dieser Parameter.

Die Berechnung des Luftaustauschs gemäß der Multiplizität erfolgt nach folgender Formel:

L = n * S * H, wobei

• n ist die Luftaustauschrate (in Büros wird von 2,5 angenommen, in gewöhnlichen Wohnräumen 1);
• S ist die Fläche des Raumes;
• H - Höhe vom Boden bis zur Decke.

Der Luftaustausch gemäß der Anzahl der Personen im Raum wird gemäß der folgenden Formel durchgeführt:

L = N * Lnorm, wobei:

• N - die Anzahl der Personen
• Lnorm - die Luftströmungsrate pro Arbeiter oder Bewohner.

Dieser Parameter ist gleich:

• für eine Person, die sich in Ruhe befindet - 20 Kubikmeter pro Stunde;
• für büroangestellte - 40 cu. Meter pro Stunde;
• für einen Arbeiter, der körperliche Arbeit leistet - 60 cu. Meter pro Stunde.

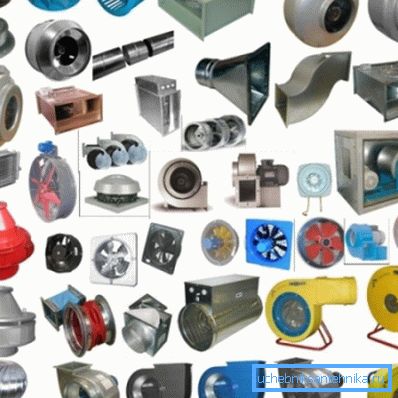

Nachdem Sie den gewünschten Leistungswert erhalten haben, sollten Sie einen Lüfter oder ein Versorgungssystem kaufen, das das gewünschte Pumpvolumen liefert. Es ist wichtig zu wissen, dass die Leistung direkt vom sogenannten Widerstand des Luftkanalsystems (Querschnitt und Länge der Luftkanäle) abhängt. Alle erforderlichen Informationen sind normalerweise in der Begleitdokumentation des Geräts angegeben.

Ein Beispiel für die Berechnung der Raumbelüftung ist nicht erforderlich, aber die gebräuchlichsten Leistungswerte können für Sie nützlich sein:

• Wohnungen in einem Stadthaus erfordern eine Lüftungsleistung von 100 bis 700 cu. Meter Luft pro Stunde;
• Einzelne Hütten werden mit Anlagen mit einer Kapazität von 1000 bis 3000 Kubikmetern effektiv belüftet. Meter pro Stunde;
• Büros müssen mit technischen Netzwerken ausgestattet sein, die bis zu 20 Tausend Kubikmeter fördern. Meter Luft.

Heizsystemleistung

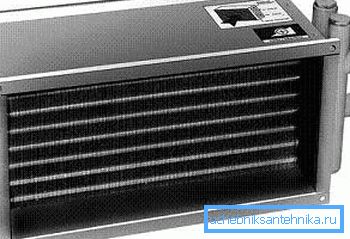

Die Temperatur der Luft, die dem Raum zugeführt wird, ist möglicherweise zu niedrig (insbesondere in kalter Luft), wodurch die Effizienz der Heizungsanlage beeinträchtigt wird. Daher werden häufig Heizgeräte oder Wärmeregeneratoren verwendet, um es zu heizen.

Laut dem aktuellen SNiP sollte die Temperatur der einströmenden Luft nicht unter + 18 Grad Celsius liegen. Die Leistung des Heizelements wird so berechnet, dass es den Luftstrom erwärmen kann, egal wie kalt es ist.

Wenn beispielsweise das Thermometer im Winter auf - 22 Grad Celsius fällt, sollte der Heizer die Temperatur um 40 Grad erhöhen.

Tipp! In einigen Fällen ist es möglich, einen Lufterhitzer mit geringerer Leistung zu installieren, da starke Fröste in den meisten Fällen kurz sind.

Bei den Berechnungen sollte die Möglichkeit in Betracht gezogen werden, das Heizgerät an ein einphasiges (220 V) und ein dreiphasiges (380 V) Stromnetz anzuschließen. Die letztere Option ist vorzuziehen, da in diesem Fall eine kleinere Stromstärke verwendet wird. Wenn die Leistung der Heizungsanlage 5 kW übersteigt, ist der Anschluss an das Einphasennetz verboten.

Der für die Stromversorgung erforderliche Strom wird wie folgt berechnet:

I = P / U, wobei:

• P - Heizerleistung.
• U - Spannung (220 V oder 660 V - für ein Drehstromnetz).

Denken Sie daran, dass, wenn elektrische Kabel, die zu Hause oder im Büro verfügbar sind, den Anschluss von Geräten mit einer solchen Leistung nicht zulassen, ein schwächeres Modell installiert werden kann.

Es ist wichtig zu wissen, um wie viel das von Ihnen gewählte Heizungsmodell die Temperatur der zugeführten Luft erhöhen kann. Dieser Wert wird nach folgender Formel berechnet:

?T = 2,98 * P / L, wobei:

• P - Heizerleistung.
• L - Lüftungsleistung durch Luft.

In den meisten Fällen reicht beim Entwerfen einer Lüftung in einer privaten Wohnung eine Leistung von 1 bis 5 kW aus, und die Büros müssen produktivere Varianten installieren.

Tipp! Um Stromkosten zu sparen, können Sie Luftheizungssysteme verwenden, die Teil des Heizungsnetzes sind. Wir sprechen über den sogenannten Warmwasserbereiter. Dank ihm werden Sie die Notwendigkeit beseitigen, zusätzlich verbrauchten Strom zu bezahlen.

Andere Parameter

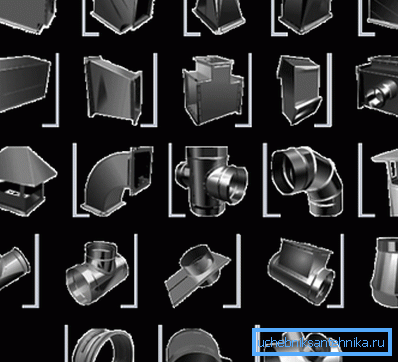

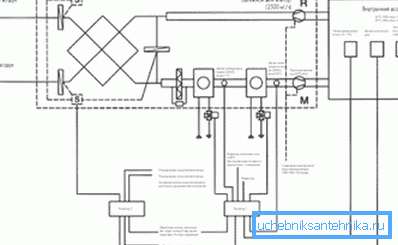

Nachdem Sie die oben aufgeführten Werte berechnet haben, können Sie mit der Erstellung eines Lüftungsschemas beginnen. Es zeigt alle verwendeten Luftkanäle, Formteile sowie Verteiler der Luftströmung.

Es sollte berücksichtigen:

• Druck, der während des Betriebs des Ventilators entsteht;
• Luftgeschwindigkeit;
• der Geräuschpegel des Lüftungssystems.

Diese Parameter finden Sie in der Begleitdokumentation zum Gerät.

Fazit

Die Berechnung der Leistung des Lüftungssystems ist ein komplexer Prozess, der bestimmte theoretische Kenntnisse und Fähigkeiten erfordert. Wenn Sie jedoch die oben genannten Informationen verwenden, können Sie, falls nicht selbst, die Richtigkeit der Berechnungen überprüfen. Weitere Informationen zum Design von Engineering-Netzwerken finden Sie in dem Video in diesem Artikel.
