Befestigungen für die belüftung - typen und methoden

Um das Belüftungssystem von Räumen in einem Haus oder einer Wohnung zu organisieren, können wir drei Optionen für Luftkanäle verwenden: starr, halbflexibel und flexibel. Sie bestehen aus Metall, Kunststoff und Polymeren. Für die Montage an der Wand oder Decke wurden spezielle Befestigungselemente für die Belüftung entwickelt, die heute unser Artikel sein werden.

Darüber hinaus zeigen wir ein klares Beispiel, wie dies alles geschehen soll.

Kanalbefestigung

Lüftungskanäle können in horizontaler und vertikaler Ebene unterschiedlich fixiert werden. Sehr selten werden sie schräg eingebaut.

Zur Befestigung verwenden Sie spezielle Befestigungselemente. Die Installationsmethoden hängen von der Form und den Abmessungen des Luftkanals ab.

Horizontal

Bei der Installation von Lüftungskanälen an Ziegelwänden oder -säulen (Stahlbeton) werden Metallwinkel in Form eines Quadrats verwendet. Sie werden mit Eckverkleidungen in die Oberfläche eingebettet.

Die Klammern am vorstehenden Teil haben eine Öffnung zum Aufhängen des Luftkanals.

Die Abmessungen der aus der Wand austretenden Planke und die Länge der Einbettung in die Oberfläche hängen von den Abmessungen des Kanals ab.

1. Die Lüftungskanäle sind mit Ecken, Streben und Blechhalstüchern an der Stahlbetonsäule befestigt. Eine Stahlplatte wird mit Dübeln an der Säule befestigt, worauf eine Ecke und eine Strebe angeschraubt werden.
2. Der Luftkanal wird mit Hilfe von Klammern an der Betonplatte befestigt, an der Metallsäule - durch Klemmen und Querträger.
3. Luftrohre werden an I-Trägern mit Konsolen aus Stahl- oder Eisenstreifen befestigt.

Vertikal

Ein runder Luftkanal im Querschnitt bis 1 m wird mit Hilfe einer Stütze an einer Ziegelmauer befestigt:

• Konsole aus Metall;
• spezielle Auskleidungen;
• Klemmen - aus Stahl und aus der Ecke.

Runde Luftkanäle werden an einer Stahlbetonsäule mit einer Konsole befestigt, die aus Konsolen besteht, die mit einer Metallplatte verschweißt sind, und zwei Halbschellen. Letztere werden nach Abschluss der Montage des Lüftungskanals verschraubt.

Tipp: Wenn die Lüftung nicht an einer Wand oder Säule befestigt werden kann, kann sie über das Dach installiert werden.

Lüftungsinstallation

In der folgenden Anleitung erfahren Sie, wie Sie alles richtig machen:

Tipp: Wenn die Lüftung unter der abgehängten Decke installiert werden muss, hängen Sie die Luftkanalverbindungen vor der Installation auf und montieren Sie dann die Luftverteiler zur Montage der abgehängten Decke.

Befestigungsmethoden für Luftkanäle

Die Installation der Lüftung kann wie folgt durchgeführt werden:

1. Wenden Sie eine L-förmige Halterung an, deren Preis recht günstig ist. Befestigen Sie die Luftführungselemente mit Schrauben oder Schrauben daran.
2. Es ist möglich, einen rechteckigen Luftkanal mit Schrauben oder Schrauben mit einer Z-förmigen Halterung zu befestigen.
3. Montage mit Stehbolzen und Profilen:

• Belüftung sollte an der Traverse anliegen;
• Gewindeteile reduzieren die seitliche Verschiebung.

Verwenden Sie häufig ein Gummiprofil, das den Luftkanal zusätzlich schallisoliert.

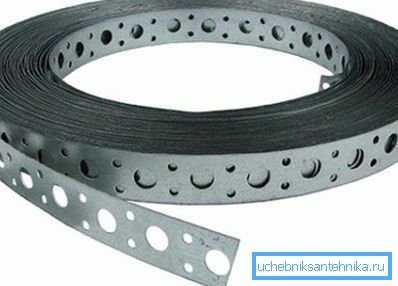

1. Zum Befestigen von Rohren mit kreisförmigem Querschnitt können Sie Lochstreifen verwenden. Dies sollte mit Hilfe einer Schlaufe oder einer Befestigung an der Schraube in den Eingriffsbereichen erfolgen. Der Nachteil dieser Methode besteht darin, dass keine notwendige Steifigkeit besteht.

Tipp: Bei Rohren mit einem Durchmesser von weniger als 200 mm können Sie den Geräuschpegel des Luftkanals reduzieren, wenn Sie gleichzeitig mit dem Lochstreifen eine Klemme verwenden.

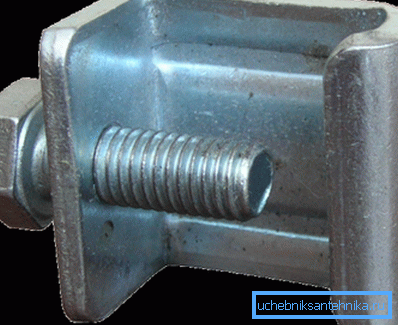

1. Zum Befestigen von Bolzen und Klemmen verwenden.
2. Manchmal können Sie Messing-Spreizanker verwenden, der in ein vorgefertigtes Loch eingeführt werden muss und den Bolzen festziehen.

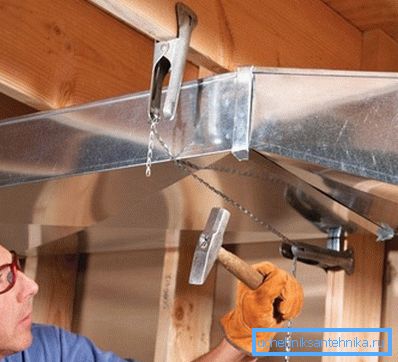

Tipp: Wenn die Kanäle nicht an der Decke befestigt werden können, verwenden Sie zum Installieren einen Metallträger mit einer Schelle und einem daran befestigten Stift.

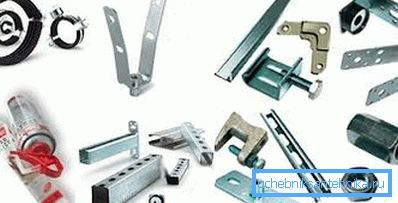

Verwenden Sie die folgenden Befestigungselemente für Belüftung, Materialien und Befestigungen:

• Halterungen verschiedener Formen;
• Profile;
• durchqueren;

• Stollen;
• Lochband;
• Schlauchschellen;
• Klammern;
• Hebezeug;
• Stahlecken;
• Eisenblech;
• Metalllamellen.

Fazit

Eine zuverlässige Installation des Lüftungssystems kann nur die richtigen Befestigungselemente gewährleisten. Verwenden Sie dazu eine Vielzahl von Geräten, Teilen und Materialien. In diesem Artikel wurde ausführlich beschrieben, wie sie bei Bedarf verwendet werden sollten.

Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
