Beatmungstest: testwerte und gesetzliche anforderungen

Was ist der Test des Lüftungssystems? Welche Parameter werden bewertet? Gibt es Regulierungsdokumente, die die Anordnung der Lüftungssysteme und das Verfahren für deren Überprüfung regeln?

Versuchen wir, diese Fragen zu beantworten.

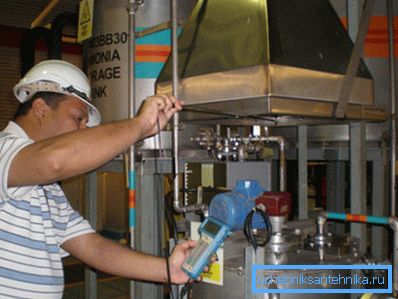

Während des Tests.

Liste der Dokumente

Aus einer ziemlich umfangreichen Liste von Dokumenten, die sich auf die Belüftung beziehen, müssen wir zwei Hauptdokumente untersuchen.

  • In SNiP 3.05.01-85 werden die allgemeinen Anforderungen an die Gerätebelüftung festgelegt.
  • In GOST 12.3.018-79 wurde eine Technologie beschrieben, bei der es sich um aerodynamische Tests von Lüftungssystemen handelt.

Wichtig: Die umfassende Prüfung von Lüftungssystemen wird auf der Grundlage von Messungen der tatsächlichen Leistung des Systems und einer Sichtprüfung mit Überprüfung der Parameter der Lüftungsgeräte mit den angegebenen Werten durchgeführt.

Gemäß den Testergebnissen wird dem Eigentümer ein Belüftungspass ausgestellt.

Warum ist es nötig?

  • Ein Reisepass ist ein Dokument, das das von Ihnen gekaufte Gerät offiziell registriert - auch wenn es zum Zeitpunkt des Kaufs noch keine Bescheinigungen über die Einhaltung der russischen Standards hatte.
  • Darüber hinaus wird das Dokument bei Streitigkeiten mit Vorgesetzten als wichtiges Argument dienen. Bei Bränden, Rauch und anderen Störungen kann der Eigentümer immer nachweisen, dass er nicht auf die Inkonsistenz der Konstruktion und der Leistung des Lüftungssystems mit den geltenden Normen zurückzuführen ist.

Wenden wir uns den Erfordernissen regulatorischer Dokumente zu.

Anforderungen

SNiP 3.05.01-85

Luftkanäle, in denen Tauausfall möglich ist, werden mit einer konstanten Neigung zur Entwässerung von 1 - 1,5 cm pro Meter Länge verlegt. Die Längsnähte solcher Kästen befinden sich nur in ihrem oberen Teil (lesen Sie auch den Artikel "Untersuchung der Belüftung", um Probleme und Verunreinigungen rechtzeitig zu erkennen).

Dichtungen zwischen den Flanschen dürfen nur aus dem Flansch herausragen.

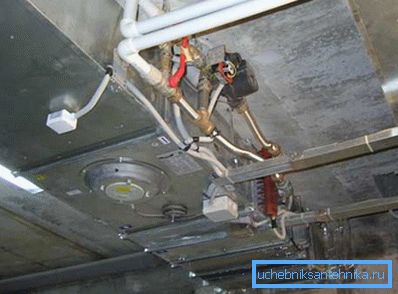

Lüftungsbox mit dazwischen liegenden Flanschverbindungen.

Das Dichtungsmaterial wird ebenfalls geregelt.

  1. Bei Lufttemperaturen bis zu 70 ° C können Sie Schaumgummi, Schaumgummi, dicke Gummidichtungen oder Mastix-Polymer-Geschirr verwenden.
  2. Bei Temperaturen über 70 ° C werden Asbestkarton oder Asbestkabel verwendet.

Nuance: Für die Produktion, deren Technologie Luftverschmutzung durch saure Dämpfe impliziert, wird nur säurebeständiger Kautschuk verwendet.

Zum Abdichten der Muffenverbindungen können Gerlen (ein Dichtungsband aus gummiartigem Material), Dichtungsmassen und wärmeschrumpfende Manschetten verwendet werden.

Alle Schrauben müssen am Flansch festgezogen werden. Die Muttern müssen sich auf einer Seite des Flansches befinden. Bei der horizontalen Anordnung befinden sich die Muttern normalerweise unten. Die Anweisung ist mit banaler Sicherheit verbunden: Ein Bolzen ist schwerer als eine Mutter und kann bei einem Fall aus großer Höhe ernsthafte Verletzungen verursachen.

Bei der Prüfung von Lüftungssystemen wird unter anderem die Steigung der Kanäle visuell überprüft. Was soll es sein

Kanaltyp Maximaler Abstand zwischen Befestigungspunkten (Aufhänger oder Stützen), m
Flangeless mit der größten Größe bis 400 mm 4
Flangeless mit der größten Größe über 400 mm 3
Mit der größten Größe bis 2000 mm geflanscht 6
Vertikal 4

Nuance: Wenn die Deckenhöhe im Gebäude bis zu 4 Meter beträgt, wird empfohlen, vertikale Lüftungsschächte in der Decke zu befestigen.

Die Luftkanäle sind über flexible Einsätze mit den Lüftern verbunden, die die Übertragung von Vibrationen verhindern.

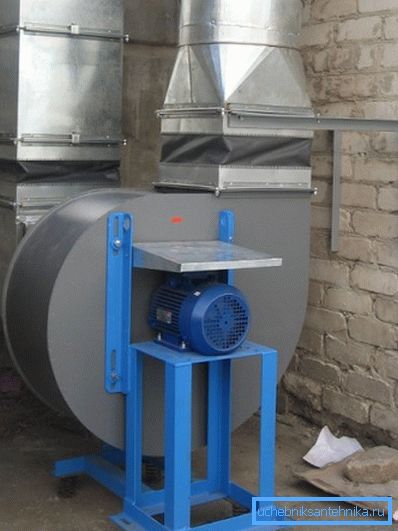

Einsätze vor den Luftkanälen verhindern die Übertragung von Vibrationen.

Radialventilatoren sollten auf schwingungsdämpfenden Untergründen von Ankern installiert werden. Die Schwingungsisolatoren selbst müssen, wenn sie auf dem Boden oder Fundament installiert sind, nicht befestigt werden. Sie müssen jedoch an den Metallkonstruktionen befestigt werden.

Die Achsen der Lüfter und der Elektromotoren sollten streng koaxial oder parallel sein (abhängig von der Art der Drehmomentübertragung).

Alle potenziell gefährlichen Elemente des Lüftungssystems (Kupplungen, Riemen, offene Saugdüsen) sind mit Schutzabdeckungen und Netzen abgedeckt.

GOST 12.3.018-79

Wie werden dem Dokument zufolge aerodynamische Tests von Lüftungssystemen durchgeführt?

Messpunkte

  • Um den Druck und den Durchfluss zu messen, werden Abschnitte ausgewählt, die sich nicht näher als 6 hydraulische Durchmesser nach dem Strömungsstörungspunkt (Windung, Ventil, Gitter usw.) und nicht näher als 2 hydraulische Durchmesser befinden. Die Kosten der Nichteinhaltung dieser Regel führen zu einer erheblichen Verfälschung der Messergebnisse aufgrund von Turbulenzen.

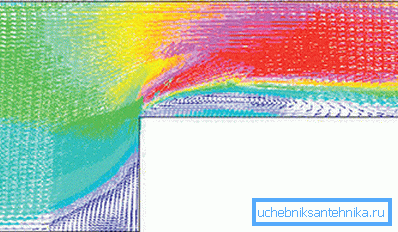

Turbulenzfluss am Durchmesserübergang.

Hinweis: für einen hydraulischen Rundrohrdurchmesser, der dem Innendurchmesser entspricht. Für ein Rechteck wird es als 2AB / (A + B) berechnet, wobei A und B Seiten des inneren Abschnitts des Kanals sind.

  • Es ist zulässig, den Messpunkt (Messabschnitt) an der Stelle des plötzlichen Einengens oder Aufweitens des Kanals zu platzieren. Darüber hinaus ist seine Fläche gleich der kleinsten Querschnittsfläche in der Verengung.

Hardware

Welche Geräte werden für Einzelprüfungen von Lüftungs- und Klimaanlagen eingesetzt?

  1. Mit einem kombinierten Druckaufnehmer wird der dynamische Druck in einem Strom mit einer Geschwindigkeit von über 5 m / s und der statische Druck in einem stationären Strom gemessen.
  2. Wie der Name schon sagt, ist ein vollständiger Druckaufnehmer erforderlich, um den Gesamtdruck in schnellen (über 5 m / s) Strömungen zu messen.
  3. Differenzdruckmesser und Druckmesser werden zur Messung des Druckabfalls verwendet.

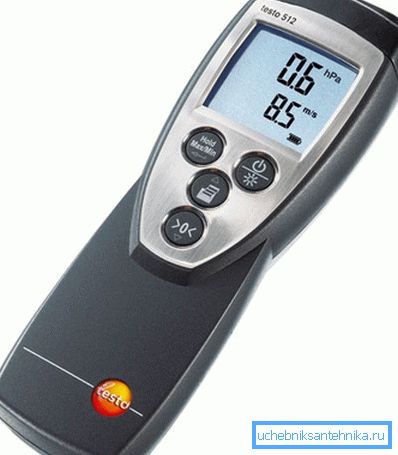

Elektronische Differenzdruckanzeige.
  1. Anemometer (Thermo-Anemometer) - zum Messen der Geschwindigkeit eines langsamen Luftstroms (bis zu 5 m / s).
  2. Barometer - zur Messung des Umgebungsdrucks. Dies ist notwendig, um den Luftstrom während der Belüftung zu beurteilen.
  3. Quecksilberthermometer oder Thermoelement - zur Messung der Lufttemperatur.
  4. Psychrometer - zur Messung der Luftfeuchtigkeit.

Nuance: Bei Messungen in staubigen Strömen sollte die Konstruktion der Geräte eine einfache Reinigung ermöglichen - mit eigenen Händen, mit einer Bürste oder mit einem Druckluftstrom aus dem Kompressor.

Testauftrag

Die Tests werden frühestens 15 Minuten nach Beginn der Beatmung durchgeführt. In dieser Zeit stabilisieren sich alle Grundparameter Druck, Geschwindigkeit, Temperatur und Luftfeuchtigkeit.

Was genau wird gemessen?

  1. Der Luftdruck im Raum.
  2. Die Temperatur im Kanal.
  3. Die Temperatur im Raum.
  4. Dynamischer Fließdruck.
In der Foto - Messung der Parameter des Luftstroms im Kanal.
  1. Statischer Druck am selben Durchflusspunkt.
  2. Gesamtdruck am selben Punkt.
  3. Die Zeit, zu der sich das Anemometer in der Ebene des gemessenen Strömungsquerschnitts befindet, und die Änderung der Messwerte

Sicherheit

Es gibt nur eine Anforderung an die Sicherheit: Das Messverfahren sollte nicht zur Bildung gefährlicher oder explosiver Gaskonzentrationen führen.

Dokumentieren

Auf der Grundlage der Messungen und ihrer Verarbeitung wird ein Protokoll aerodynamischer Beatmungstests erstellt, in das alle ermittelten Parameter eingegeben werden. Bei der Einzelprüfung von Beatmungsgeräten werden neben der Messung auch die Ergebnisse der Sichtprüfung und die Überprüfung der tatsächlichen Eigenschaften des Geräts mit den angegebenen Werten berücksichtigt.

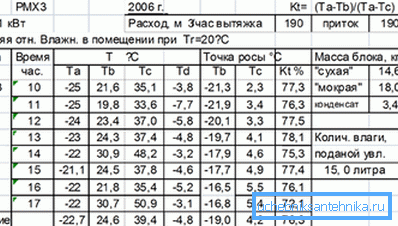

Auszug aus dem aerodynamischen Testprotokoll.

Um einer Aktivierung zu unterliegen:

  • Für fan - Typ, Laufraddurchmesser, Durchfluss und Gesamtdurchflussdruck, Umdrehungen und Scheibendurchmesser.
  • Für Elektromotor - Typ, Leistung, Geschwindigkeit, Art der Drehmomentübertragung und Scheibendurchmesser.
  • Für Klimaanlagen und Heizungen - Typ, Kühlmittelkreislauf, Typ und Testergebnisse nach Betriebsdruck.
  • Für Filter - Durchsatz, prozentuales Einfangen und Druckabfall.
  • Für Luftbefeuchter - Typ, Luftstrom, Druck vor dem Sprühgerät, Drehzahl und Durchmesser des Sprührads und Motorleistung.

Die Prüfung des Lüftungssystems, bei der alle technischen Anforderungen eingehalten werden und die tatsächlichen Merkmale um nicht mehr als + 10% vom Projekt abweichen, dient als Grundlage für die Ausstellung eines Lüftungspasses.

Beispiel eines Pass-Lüftungssystems.

Fazit

Wir hoffen, dass wir die Fragen beantworten können, die sich der Leser im Bereich der regulatorischen Anforderungen und Testverfahren angesammelt hat (siehe auch Artikel "Automatisierung für die Lüftung: Funktionen, Merkmale, Fähigkeiten").

Das Video in diesem Artikel enthält wie immer zusätzliche Informationen. Erfolge!
