Wir legen den korrekten winkel des abwasserrohrs frei

Bei der Errichtung von Abwasser mit eigenen Händen müssen viele Faktoren und Regeln berücksichtigt werden, die das Arbeitsergebnis beeinflussen. Ein wichtiger Aspekt dieses Prozesses ist der durch die Regeln festgelegte Neigungswinkel des Abwasserrohrs.

Wenn Sie die Antwort auf die Frage nicht genau kennen, versuchen wir Ihnen in diesem Artikel so viele nützliche Informationen wie möglich zu vermitteln, um Ihnen später die Arbeit zu erleichtern.

Wir rüsten das Kanalsystem aus - die Grundregeln

Bevor Sie mit dem Arbeitsprozess beginnen, müssen Sie Folgendes wissen und nicht vergessen:

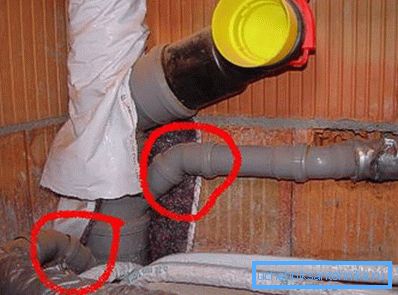

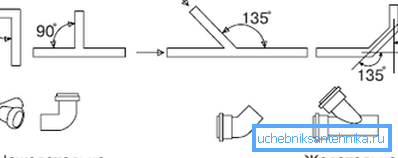

• Je weniger Drehungen und Verbindungen in der Rohrleitung vorhanden sind, desto geringer ist die Wahrscheinlichkeit von Undichtigkeiten und Stauungen. Erzeugt auch zusätzlichen Widerstand gegen Flüssigkeiten. Insbesondere wenn die Neigung des Abwasserrohrs nicht beobachtet wird, ist das Vorhandensein eines komplexen Systems für die Wasserbewegung noch schädlicher.
• Das Schneiden der Muffen wird nicht empfohlen, da Elemente mit Spänen, Einschnitten und sogar kleinen Rissen nicht in das Abwassersystem eingebaut werden sollten. Achten Sie bei Metallelementen darauf, dass keine Grate und scharfen Kanten vorhanden sind, die die Verbindungsstellen beschädigen können.

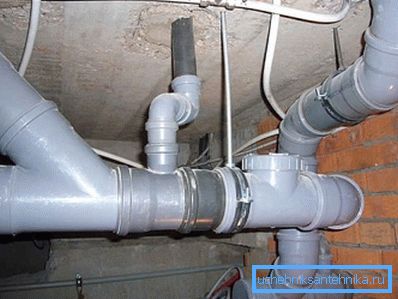

• Falsch befestigte Abwasserrohre führen zu Funktionsstörungen, und wenn dies bei Rohren aus Gusseisen und Metall nicht kritisch ist, können sich Kunststoffe verformen. Daher sollten zusätzliche Halterungen mit einem kleinen Abstand (70-130 cm) installiert werden.
• Verwenden Sie keine Gummidichtungen, die separat von den Rohrleitungselementen erworben werden, da sie an den Verbindungsstellen keine volle Dichte bieten.

Hinweis! Um das Anschließen von Rohren zu erleichtern, können Sie jede Art von Abhilfemaßnahme als Schmiermittel verwenden, z. B. für Flüssigseife.

• Vergessen Sie nicht, dass die Qualität eines Abwassersystems mit geringerem Preis geringer ist, je niedriger der Preis des gekauften Materials ist.

Pipeline ohne stehendes Wasser

Um den korrekten Neigungswinkel von Abwasserrohren zu berechnen, sollten die folgenden Aspekte berücksichtigt werden:

Zu Ihrer Information! Der optimale Winkel des Pipeline-Winkels pro Meter beträgt 4 bis 8 Zentimeter. Dies ist unter guten Bedingungen der Fall, wenn keine Abwasserprobleme auftreten.

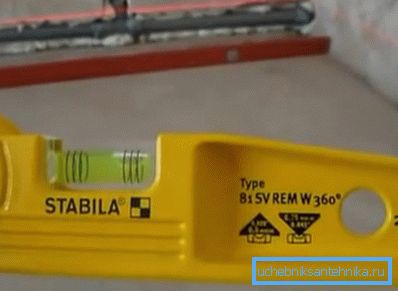

1. Im gesamten Kanalrohr wird die Neigung ausgehend von der Ebenheit des Bodens gemessen. Zu diesem Zweck wird die Konstruktionsebene verwendet. Denn auf den ersten Blick ist eine perfekt glatte Oberfläche nicht immer so, meistens sind Tropfen vorhanden und bis zu mehreren Zentimetern pro Meter möglich.

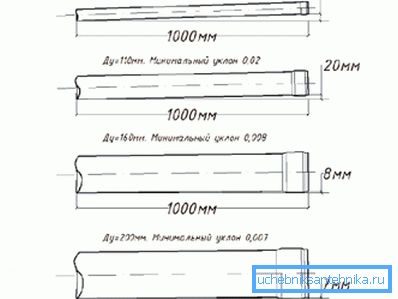

1. Typischerweise wird der Winkel pro Meter der Rohrleitung gemessen, und der Durchmesser des Abwasserkanals sollte ebenfalls berücksichtigt werden.:
2. 50 mm Querschnitt - mindestens 30 mm pro Meter.
3. Bei einem Durchmesser von 110 mm sollte der Winkel etwa 20 mm pro Meter betragen.
4. Größere Abschnitte (160-200 mm) werden mit einer Neigung von 7-10 mm installiert.

Beachten Sie! Alle diese Anzeigen sind abhängig von der Anzahl der Umdrehungen und Gelenke, die an das Abwassersystem angeschlossen sind, und können variieren.

1. Berücksichtigen Sie die Art der Belastung des Abwasserkanals, zum Beispiel, wenn das Wasser aus der Spüle abgelassen wird, dann sollten Sie sich keine Sorgen über Stagnation machen, der Winkel kann auf den maximalen Wert eingestellt werden. Bei Toilettenschüsseln und Duschkabinen müssen die Berechnungen und Regeln genau befolgt werden, damit sich die Flüssigkeit gleichmäßig durch die Rohrleitungen bewegt.

In diesem Fall ist ein zu steiler Abhang auch schädlich sowie unzureichend, da das Wasser die Rohrleitungen zu schnell verlässt und an den Wänden trockene feste Rückstände hinterlassen. Durch den sanften Abstieg können spezielle Reinigungsmittel diese Verunreinigungen reinigen.

Ein steiler Winkel kann auch zu einer Verstopfung des Wassers führen und dazu beitragen, den Abwasserkanal in das Wohnzimmer zu werfen.

Pipeline voll

Es gibt spezielle Formeln, mit denen Sie verschiedene Parameter berechnen können, die beispielsweise beim Verlegen eines Abwassersystems wichtig sind - die Belegung mit Flüssigkeit.

Die Formel lautet wie folgt: Y (Füllung) = H (mögliche Höhe des Wasserstandes) / D (Rohrdurchmesser).

Um die Richtigkeit der Berechnungen zu verstehen:

• Wenn der Belegungsgrad 0 ist, ist er dementsprechend leer.
• Wenn der Indikator gleich 1 (oder mehr) ist, zeigt dies eine 100% ige Fülle an.
• Wenn der Anzeiger von 0,4 bis 0,6 variiert, zeigt dies den normalen Betrieb des Abwassersystems an.

Laut SNiP

Bekannte Bauvorschriften und Vorschriften erlauben die korrekte und dauerhafte Installation der Kanalisation. In diesem Fall führt SNiP alle erforderlichen Berechnungen lange vor dem Bau des Hauses und in der Planungsphase durch.

Um zu verstehen, dass alle Aufzeichnungen über die Berechnung des Winkels in Zentimetern (Millimetern) gemacht werden, nimmt niemand Messungen in Grad vor, da selbst der kleinste Fehler der Beginn von Reparaturarbeiten sein kann.

Wenn die Fehlerbehebung in Privathäusern nicht so problematisch ist (mit eigenen Händen möglich), können Reparaturen in Mehrfamilienhäusern viele Komplikationen verursachen. Die Anweisung im SNiP erlaubt es Ihnen nicht, einen Fehlschlag zuzulassen.

Fazit

Nun hoffen wir, dass die obigen Informationen Ihnen bei der Lösung des Problems helfen werden und Sie leicht die Antwort finden, die Sie benötigen. Wenn das Abwassersystem bereits verlegt wurde und Sie Abweichungen feststellen, sollten Sie sich dem eingestellten Winkel zuwenden und was ist, wenn es weit von der Norm entfernt ist?

In dem in diesem Artikel vorgestellten Video finden Sie weitere Informationen zu diesem Thema.
