Wie ist die berechnung des abwassers: technische punkte in

Durch die Berechnung des Abwassersystems können Sie häufige Verstopfungen von Haushaltsabwässern, Systemreparaturen, Überlaufen des Abwassers und andere unangenehme Situationen vermeiden. Der einfachste Weg, das System nach den SNiP-Normen zu berechnen, um nicht in komplexe mathematische Formeln einzutauchen.

In diesem Artikel werden wir detailliert untersuchen, wie Abwasserberechnungen für eine Reihe von Parametern durchgeführt werden.

Arten von Abwasserberechnungen

Der Begriff "Kanalnetzberechnung" umfasst normalerweise:

• Berechnung der Steigung des Abwassers zum Klärgrube, zur Senkgrube oder zum zentralen Abwasserkanal;
• Abstände von Abwasserelementen zu signifikanten Objekten (bezieht sich auf das externe System);
• Hydraulische Berechnung;
• Bestimmen der Materialmenge.

Sehen Sie sich nun all diese Punkte genauer an.

Neigungswinkel

Interne Systeme

Der Winkel der Rohrleitung ist notwendig, um eine Flussrate von etwa 70 Zentimetern pro Sekunde sicherzustellen. Dies ist die sogenannte Selbstreinigungsgeschwindigkeit, bei der die Wahrscheinlichkeit geringer ist, dass das System verstopft.

Es gibt einige Methoden, um den minimalen Neigungswinkel eines Abwasserrohrs zu bestimmen. Neue Berechnungen sind jedoch nicht sinnvoll, da die Ergebnisse vorab bekannt sind.

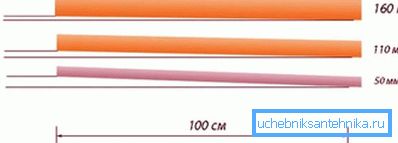

Die Hauptsache Sie müssen wissen, dass der Winkel vom Durchmesser der Rohre abhängt:

• Wenn der Rohrdurchmesser 40-50 mm beträgt, muss die Neigung mindestens 3 cm pro Meter betragen.
• Wenn der Durchmesser 85-100 mm beträgt, muss die Neigung mindestens 2 cm pro Meter betragen.

Es muss gesagt werden, dass viele Hausmeister sicher sind, dass das Abwassersystem umso besser funktioniert, je größer die Steigung ist. Diese Ansicht trifft jedoch nicht zu.

Die maximale Neigung sollte nicht mehr als 15 cm pro Meter betragen. Tatsache ist, dass die Abflüsse, die die Pipeline durchlaufen, heterogen sind. Bei einer großen Neigung tritt eine Trennung der Suspension in flüssige und feste Substanzen auf, wodurch sich an den Wänden der Rohrleitung feste Substanz ablagert.

Ausnahmen bilden Bereiche mit einer Länge von bis zu eineinhalb Metern, die direkt an die Sanitärarmaturen angrenzen. Der Neigungswinkel kann unbegrenzt sein.

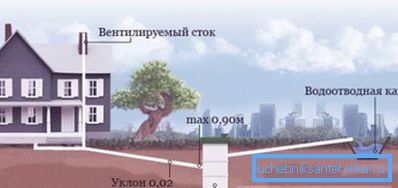

Außenanlagen

Bei der Installation von externen Abwasserrohrleitungen müssen Sie die folgenden Anforderungen erfüllen:

• Bei Rohren mit einem Innendurchmesser von 150 mm muss die Neigung mindestens 0,8 cm pro Meter betragen.
• Für Rohre mit einem Durchmesser von 200 mm - nicht weniger als 0,7 cm pro Meter.

Sturmabwasserkanal

Es muss gesagt werden, dass die Berechnung des Sturmabwassers häufig die Bestimmung des Neigungswinkels nicht nur für die Rohrleitung, sondern auch für Entwässerungsgräben erfordert. Ihre minimale Steigung hängt vom Durchmesser und der Art der Grabenabdeckung ab. Sie beträgt jedoch nicht weniger als 3%. Am häufigsten werden jedoch Gräben mit einer Steigung von 5-7% ausgeführt. Für die Pipeline sollte die minimale Neigung dieselbe sein wie für die obigen externen Abwasserkanäle.

Entfernung zu wichtigen Objekten

Bei der Bestimmung der Entfernung des externen Abwassersystems wird berücksichtigt, dass das System auch bei einem Unfall die Umwelt nicht verletzen sollte. Entsprechend den bestehenden Standards, die von SES und SNiP festgelegt wurden, sollte der Mindestabstand zu wichtigen Objekten wie folgt sein:

Die Einhaltung dieser Regeln wird von Mitarbeitern von Gesundheits- und Epidemiologiestationen sowie von lokalen Behörden überwacht. Für ihren Misserfolg gilt eine Strafe bei der obligatorischen Abwasserentsorgung.

Beachten Sie! Die Tiefe des Faulbehälters ist nicht reguliert, Sie sollten sich also auf das Rohr konzentrieren, das sich dem Körper unter einer bestimmten Vorspannung nähert. Bei der Gefriertiefe spielt es keine Rolle, da die positive Temperatur im Inneren der Struktur immer durch Zersetzung organischer Stoffe erhalten bleibt.

Hydraulisch

Die hydraulische Berechnung von Kanalnetzen erfordert die Definition der folgenden Unbekannten:

• Der Durchmesser der Pipeline;
• Der Füllgrad des Systems (h / d).

Es ist zu beachten, dass die Definition der Neigung auch für die hydraulische Berechnung gilt, jedoch werden, wie oben bereits erwähnt, üblicherweise die oben angegebenen bekannten Werte verwendet.

Grad der Fülle

Das Abwassernetz in einem Privathaus oder einer Wohnung führt zum unvollständigen Befüllen der Rohre. Im Wesentlichen ist dies eine gewisse Reserve an Systemkapazität, die notwendig ist, um eine Belüftung im System zu gewährleisten, die Möglichkeit, große Gegenstände aller Art auszulassen, usw.

Je nach Durchmesser der Rohrleitung werden folgende optimale Füllwerte ermittelt:

Rohrdurchmesser

Die Durchführung mathematischer Berechnungen des erforderlichen Rohrdurchmessers ist auch nicht sinnvoll, da allgemein optimale Werte akzeptiert werden:

Beachten Sie! Bei der Installation des Kanalnetzes sollte die Rohrleitung möglichst einheitlich sein. Es ist notwendig, Pegelunterschiede zu vermeiden. Die Flussrate sollte konstant sein, was die besten Betriebseigenschaften des Systems gewährleistet.

So ermöglichen die Tabellen zur hydraulischen Berechnung von Kanalnetzen auch unerfahrenen Meistern die korrekte Durchführung ihres Projekts, entsprechend der Installation der Rohrleitung.

Sturmsystem

Bei der hydraulischen Berechnung des Regenwassersystems ist die Situation etwas komplizierter, da in diesem Fall die Formel - V = q20xSxD verwendet werden muss, wobei:

• V - der höchste Wasserverbrauch während der Entwässerung.
• S ist die Fläche.
• q20 - die höchste Niederschlagsintensität. Dieses Kennzeichen befindet sich im SNiP-Nachschlagewerk (abhängig vom Standort).
• D ist der Feuchtigkeitsabsorptionskoeffizient des Basismaterials.

Der Feuchtigkeitsabsorptionskoeffizient kann der folgenden Tabelle entnommen werden:

Betrachten wir nun ein Beispiel für die Berechnung von Abwasserkanälen. Angenommen, es gibt ein Grundstück von 1500 m2, von dem 300 m2 mit Blumenbeeten und Rasenflächen bedeckt sind. Dementsprechend absorbieren die Rasenflächen den Niederschlag. Daher muss bestimmt werden, wie viel Wasser auf 1200 m2 geliefert wird.

Die höchste Niederschlagsintensität beträgt beispielsweise 25 Liter pro Quadratmeter pro Stunde.

In diesem Fall wird die Berechnung wie folgt durchgeführt:

• Auf einem Grundstück von 1200 Quadratmetern pro Stunde fallen maximal 30.000 l oder 30 m3 Regen. Dies ist die Wassermenge, die umgelenkt werden muss.
• Jetzt ist es notwendig, den Durchmesser des Rohrs zu bestimmen, der mit dieser Niederschlagsmenge fertig wird.. Ein Rohr mit einem Durchmesser von 110 mm, das mit Steigungen von 1 cm pro Meter verlegt ist, kann 6,19 Liter pro Sekunde transportieren, das sind 2220 Liter pro Stunde. In unserem Fall ist dies zu klein, so dass die beste Option ein Rohr mit einem Durchmesser von 160 mm wäre.
• Aus der obigen Tabelle folgt, dass ein solches Rohr mit einer Neigung von mindestens 0,8 cm pro Meter verlegt werden kann.

Für eine genauere Berechnung können Sie das Volumen des einströmenden Wassers mit dem Feuchtigkeitsabsorptionskoeffizienten multiplizieren. Damit die Tragfähigkeit jedoch einen geringen Spielraum hat, können Sie dies nicht tun. Nach Abschluss der Berechnungen sollten Sie mit der Installation des Systems selbst fortfahren.

Materialien zählen

Nachdem alle technischen Aspekte des Abwassers berechnet wurden, können Sie herausfinden, wie viele Rohre und andere Materialien für die Installation benötigt werden. Sie werden auch wissen, wie hoch der Preis des Projekts ist.

Es ist sehr einfach, eine solche Berechnung durchzuführen - es ist notwendig, einen Plan eines Hauses oder eines Grundstücks auf einer Skala zu zeichnen und dann alle Elemente des Abwassersystems darauf anzuwenden. Danach wird es nicht schwierig sein, die Gesamtlänge der Pipeline zu berechnen. Hier vielleicht die ganze Anweisung zur Berechnung des Abwassers.

Fazit

Berechnen Sie das Haushaltsabwasser unter der Kraft jedes Heimmeisters. Verwenden Sie dazu die Daten aus den obigen Tabellen und technischen Referenzen. Das Ergebnis dieser Berechnungen ist ein zuverlässiger und dauerhafter Betrieb des Abwassersystems. In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
