Was sollte die steigung des abwassers sein?

Um eine normale Entsorgung des Abwassers zu gewährleisten, sollte die Neigung des Abwassersystems gemäß SNiP 2.04.01-85 * 1 Meter 2 cm betragen. Diese Normen gelten jedoch für eine Dichtung mit einem Durchmesser von 100 mm. Um die Entfernung aller festen Abfälle zu optimieren und das Auftreten von Verstopfungen zu maximieren, sollte eine bestimmte Reihenfolge für Kurven und Übergänge vom Steigrohr zur vertikalen Ebene befolgt werden.

Dies wird weiter unten besprochen, das heißt, wir werden die Regeln für die Verlegung von externen und internen Abwassersystemen in einem Privathaus und / oder einer Wohnung berücksichtigen und das Video in diesem Artikel zeigen.

Kanalrohrverlegung

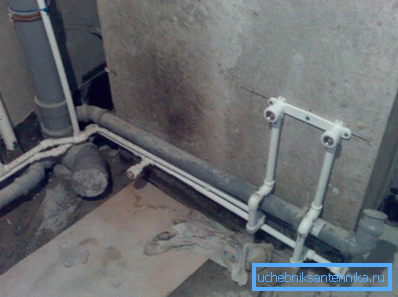

Die Nuancen des internen Layouts

Hinweis In der Wohnung und in einem Privathaus empfiehlt die Anweisung die Verwendung von Kunststoffrohren mit einem Durchmesser von 50 mm und 100 mm für die interne Verdrahtung. Ein größerer Abschnitt wird nur für die Toilette verwendet, während für alle anderen sanitären Anlagen 50 mm Rohre benötigt werden. Darüber hinaus wird für Waschmaschinen und Geschirrspüler ein Durchmesser von 32 mm verwendet.

• In der Wohnung eines mehrstöckigen Gebäudes benötigt das Abwassersystem nur einen minimalen Platz, jedoch muss die Neigung des internen Abwassersystems den hygienischen Normen und Regeln entsprechen., im SNiP 2.04.01-85 * angegeben, und Sie sehen solche Zahlen auf dem Schaltbild mit der Signatur Optimal bias.
• In Wohnungen ist die Toilette normalerweise direkt mit dem Abschlag verbunden., Diese befindet sich an der Steigleitung, aber manchmal (vor allem in den ersten Stockwerken) muss ein Rückschlagventil installiert werden. In solchen Fällen müssen Sie das 100-mm-Rohr für das Einsetzen des Ventils horizontal umlenken, sodass Sie die 20-mm-Neigung nicht vergessen sollten, obwohl die Verriegelungsvorrichtung streng waagerecht eingestellt ist.
• Bei 50-mm-Rohren beträgt die Steigung 3 cm pro Meter, kann aber in kurzen Abschnitten erhöht werden, da in diesem Fall kein fester Abfall gemeint ist. Das einzige Abwassersystem in der Wohnung ohne Gefälle ist ein 32-Millimeter-Abwasserkanal für eine Wasch- und / oder Waschmaschine. Zwangswasser tritt aus, daher ist der Grad des Flugzeugs nicht entscheidend.
• In einem Privathaus können Kanalwege mehr als 4 Meter betragen. Sie sollten daher mit Revisionen versehen werden, um mögliche Blockaden zu beseitigen.. Außerdem sollten Drehungen um 90 vermieden werden? - Verwenden Sie zu diesem Zweck am besten zwei Eckbeschläge mit je 45 ?. 90 ° drehen Es ist nur für Riser optimal, wenn sie sich in eine horizontale Ebene bewegen. Auch Schwenkbeschläge für 90? relevant in der wohnung für 50 mm und 32 mm rohre - es gibt kurze wege und daher ist die möglichkeit einer blockierung minimal.

Externe Verdrahtung

Gehen wir nun zu der Anlage im Hof, wo die maximale Neigung des externen Abwassersystems genauso ist wie im Raum und direkt vom Durchmesser der Rohre abhängt. Für den privaten Gebrauch wird in der Regel ein Querschnitt von 100 mm und 150 mm angewendet, was bedeutet, dass die optimale Neigung 2,0 cm und 0,8 cm beträgt, und die maximale 2,5 cm bzw. 1,3 cm. Es sei daran erinnert, dass der Preis des Materials hier absolut keinen Wert hat.

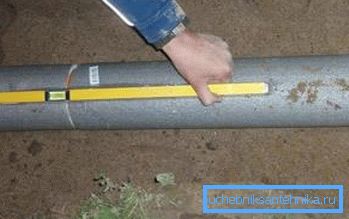

Hinweis Die Qualität der Kommunikationsinstallation hängt von der Frage ab, welche Neigung ein Abwassersystem haben soll. Die Tatsache ist, dass der schwache Druck des Wassers, das durch die Schwerkraft fließt, nicht in der Lage ist, festen Abfall (Kot) wegzuspülen, wenn die Steigung geringer als die Norm ist, und wenn die Rate zu hoch ist, dann hat das Wasser keine Zeit dafür. Es stellt sich heraus, dass sich in beiden Fällen ein Kuchen an den Innenwänden des Rohrs und Verstopfungen an den Windungen bilden.

Wie für die Drehungen gibt es auch für 32? und 45 ?, aber um 90? Verwenden Sie zwei Winkelverbindungen von 45?. Genau wie im Raum ist die Ausstattung 90? nur für die Steigleitung relevant, wenn auf eine horizontale Ebene gefahren wird.

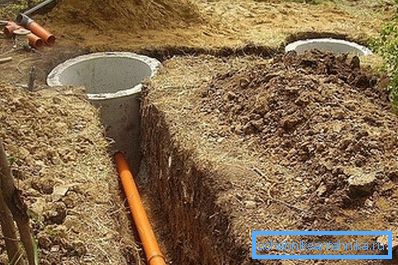

Die Tiefe des Grabens hängt in diesem Fall von zwei Faktoren ab: Es handelt sich um den maximalen Einfrierpunkt des Bodens in der Region und die Entfernung vom Haus zum Klärgrube (Klärgrube).

Wenn der Gefrierpunkt beispielsweise in einer Tiefe von 70 cm liegt, hat der Graben am Ausgang des Gebäudes für ein 100 mm-Rohr 90 cm (10 cm pro Durchmesser und 10 cm vom kritischen Niveau entfernt). Abwasser ohne Gefälle kann jedoch nicht sein, wenn der Abstand zum Klärgrube 20 m beträgt, dann ist das Klärgrube 70 + 20 * 2 = 110 cm.

Darüber hinaus sollte sich am Boden des Grabens ein Sandkissen befinden - dies ermöglicht das Verlegen auf einer bestimmten Höhe und die gleichmäßige Verteilung des Rohrbereichs auf dem Boden. Folglich sollte die grobe Tiefe des Grabens (ohne Sandkissen) mindestens 5-10 cm größer sein.

Bei der Anordnung eines vorstädtischen Gebiets hängt die Neigung des Sturmabwassersystems nach SNiP auch vom Durchmesser der Rohre ab und entspricht den im Text angegebenen Normen und Regeln. Auch hier ist es notwendig, die Tiefe der Dichtung zu beachten, und da Regenfälle normalerweise mit Sanitäranlagen in Häusern verbunden sind, ist es unbedingt erforderlich, ein Rückschlagventil für Rückfluss zu installieren.

Wenn der Sturm in Form einer Regenrinne gemacht wird, muss die Neigung mindestens 5 bis 10 mm pro Meter betragen. Dies ist jedoch der Fall, wenn sich oben ein Schutzgitter befindet, wie auf dem Foto oben. Wenn es keinen Schutz gibt und Schmutz (Blätter) in die Rutsche gelangen können, sollte die Neigung auf 2 cm erhöht werden.

Fazit

Durch die Beobachtung der maximalen und minimalen Neigung des Abwassers während der Installation können Sie einen guten Wasserabfluss aus den Bädern erzielen, wodurch auch unangenehme Gerüche vermieden werden. Verringern Sie den Durchmesser des Rohrs entlang des Abflusses nicht. Dies führt zu Verstopfungen.
