Was ist rohr zoll und zoll gewinde

Darüber hinaus unterscheidet sich die Größe der Rohrdurchmesser bei der Bezeichnung von Rohrdurchmessern unter Verwendung von Zoll von den herkömmlichen. Für Anfänger ist dies oft verwirrend. Als Nächstes betrachten wir, was dieses Kalkülsystem ausmacht, wie es sich in Millimetern umrechnet und wie viel Zoll ist.

Allgemeine Informationen

Zoll ist eine Maßeinheit, die seit Hunderten von Jahren existiert. Außerdem hat sie sich in dieser Zeit mehr als einmal verändert.

Als Beispiel die folgenden Arten dieser Maßeinheit:

• Wien - 26,3 mm;
• Spanisch (Pulgada) - 23,2 mm;
• Mexikanisch - 23,3 mm.

Ich muss sagen, dass diese Liste unendlich lange fortgeführt werden kann, zum Beispiel gab es in jedem germanischen Land eine eigene Maßeinheit:

• Bayerisch;
• Sächsisch;
• Preußisch;
• Badenskaya usw.

Ähnliche Maßnahmen gab es auch in China und Japan. Zum Beispiel betrug das chinesische Äquivalent 33,3 mm. Am 20. Mai 1875 wurde jedoch die Internationale Metrikkonvention in Frankreich unterzeichnet. Ziel dieses Vertrags war es, die Einheitlichkeit der internationalen messtechnischen Standards sicherzustellen.

Ein wichtiger Hinweis in diesem Vertrag war die Anerkennung einer unzureichenden Einheit, die mit dem vorhandenen metrischen System nichts zu tun hat. Darüber hinaus empfahl das OIML, diese Berechnung so schnell wie möglich aus dem Verkehr zu ziehen, wenn sie noch verwendet wurde.

Diese Empfehlung wurde von allen Ländern mit Ausnahme der Vereinigten Staaten erfüllt, wo diese Einheit die örtliche Maßeinheit blieb. Dies machte es schwierig, den Anforderungen der OIML im Rest der Welt zu folgen.

Also, was ist diese Maßeinheit und wie kann man sie in unseren gewöhnlichen Maßeinheiten ausdrücken? In Bezug auf diesen Begriff wird heutzutage das englische Längenmaß impliziert. Es sollte beachtet werden, dass es sich auch mehrmals geändert hat, jedoch seit dem 58. Jahr des letzten Jahrhunderts 25,4 mm beträgt.

Es wird "Zoll" genannt, und sein gemeinsames Zeichen ist Anführungszeichen. Zum Beispiel bedeutet 15 15 Zoll, d.h. 38,1 cm

Enthält einen Inch-Kalkül

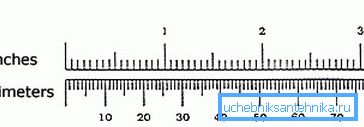

Umstellung auf metrisches Messsystem

Wenn der Hersteller einen Rohrdurchmesser von 1 Zoll angibt, stellt sich bei der Messung heraus, dass das Ergebnis nicht 25,4 mm beträgt. Hier beginnt die Verwirrung der heimischen Handwerker.

Betrachtet man die technischen Eigenschaften eines solchen Produktes, stellt sich heraus, dass sein Querschnitt gleich 33.249 mm ist. Tatsache ist, dass mit der Bezeichnung eines Rohres in Zoll der Außendurchmesser gemeint ist, während der Innendurchmesser 22,4 mm entspricht.

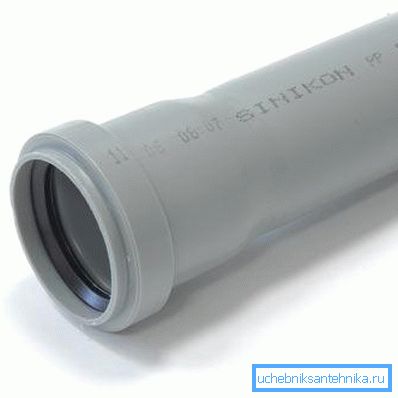

Natürlich ist dieser Wert in gewissem Maße bedingt, da die Produkte jeweils unterschiedliche Wandstärken haben und das Verhältnis ihrer Durchmesser unterschiedlich sein kann. In dieser Hinsicht besteht jedoch immer noch eine gewisse Einheitlichkeit. Wenn Sie Rohrzoll in Zentimeter umrechnen, hat Rohr 2 also einen Innendurchmesser von ~ 5 cm und einen Außendurchmesser von 6 cm.

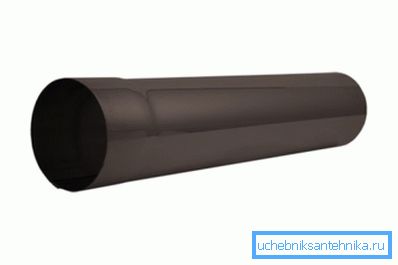

Bei der Umrechnung von 2 Zoll auf cm sollte jedoch bedacht werden, dass das Rohr in der Realität wahrscheinlich einen Querschnitt von 66,4 cm hat.Für Produkte aus unterschiedlichen Materialien kann der Querschnitt im metrischen System aufgrund der unterschiedlichen Wandstärken variieren.

Um sich nicht in den Messungen zu verwirren, ist es besser, die Daten aus den GOST-Tabellen zu verwenden. Als nächstes geben wir den Standardrohrdurchmesser in Zoll und Millimeter an:

Tipp! Wenn keine Referenzliteratur zur Verfügung steht, kann der Querschnitt des röhrenförmigen Produkts mit einem Messschieber gemessen werden und so einen metrischen Wert erhalten.

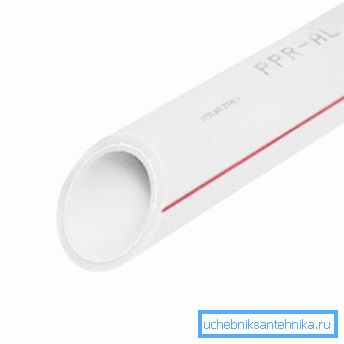

So kann ein 1-Zoll-Rohr in Zentimetern einen Querschnitt von 3,2 und 3,35 haben. Bei großen Rohrprodukten kann der Durchlauf noch größer sein.

Wenn die Rohrleitung aus identischen Teilen montiert wird, treten natürlich keine Probleme auf. Wenn das Design jedoch mit Teilen aus verschiedenen Materialien, z. B. Stahl + Kunststoff, kombiniert wird, ist es für die richtige Auswahl erforderlich, Informationen zur Tabelle anzufordern. In der Referenzliteratur finden Sie die Durchmesser verschiedener Rohrtypen.

Tipp! Für die Verlegung von Hauspipelines (Wasser- und Gaspipelines) werden am häufigsten 1 1 - 4 Zoll, 2 ”und 3/4 verwendet.

Zoll Faden

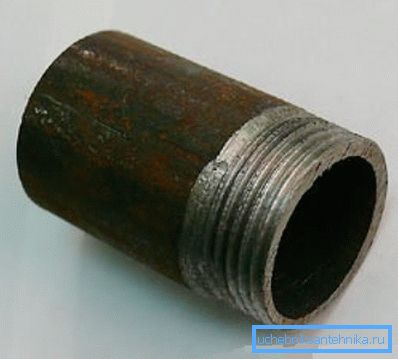

Wenn man von Rohrzollberechnungen spricht, impliziert dies häufig ein (zylindrisches) Gewinde, das im Vergleich zur Metrik eine Reihe von Merkmalen aufweist. Es wird in der Regel in Metallrohrprodukte sowie Kunststoff-Fittings für Rohre für zusammenlegbare Rohrleitungen geschnitten.

Ich muss sagen, dass bei der Installation von Rohrleitungen mit Gewinde (in der Regel eine Rohrleitung von 1–2 Zoll - 6 ”) die Kenntnis des Gewindes auch von Nutzen sein wird.

Seine Hauptmerkmale sind die folgenden Parameter:

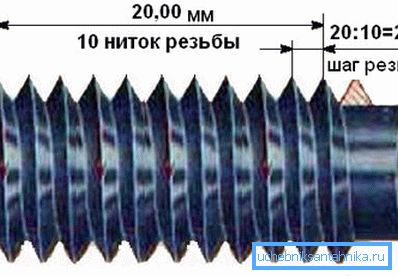

• Schritt - der Abstand zwischen den Schneidefäden. Zwingende Voraussetzung für die Stufenkonsistenz des gesamten Gewindeabschnitts.
• Außendurchmesser - ist der Abstand zwischen den beiden oberen gegenüberliegenden Punkten, d.h. auf den Kämmen der Kurven gelegen.
• Innendurchmesser - es unterscheidet sich vom äußeren dadurch, dass der Abstand nicht von den oberen, sondern von den unteren Punkten der Windungen gemessen wird.
• Profilhöhe - die Differenz zwischen dem äußeren und inneren Durchmesser.

Alle diese Parameter werden natürlich in Zoll angegeben und nicht in Millimetern. Dies ist jedoch nicht das einzige Merkmal dieses Threads.

Außerdem unterscheidet es sich von der Metrik durch die folgenden Parameter:

• Die Form des Kamms der Spule. Das Zollschneiden hat im Gegensatz zur Metrik ein „scharfes“ Profil.
• Die metrischen Gewindeparameter sind in Millimeter angegeben.
• Der zylindrische Schneideabstand wird in Fäden gemessen, d.h. die Anzahl der Windungen (Nuten) auf einem Segment von 1 ”. In häuslichen Rohrleitungen verwendete Gewinde mit einer solchen Steigung:

• 11 Gewinde - entspricht einer metrischen Stufe von 2,31 mm;
• 14 Gewinde - entspricht einer metrischen Schrittweite von 1,8 mm.

In einigen Fällen kann es bei der Installation oder Reparatur einer Pipeline erforderlich sein, Thread-Parameter zu messen. Tun Sie es selbst ist absolut nicht schwierig, das einzige, was Sie brauchen, ist ein spezielles Werkzeug.

Beachten Sie! Meistens entspricht der Außendurchmesser des Einschnitts dem Querschnitt des Rohrs.

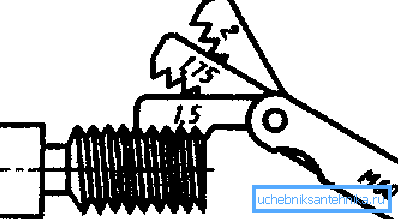

Der Außendurchmesser kann mit einem Bremssattel ermittelt werden. Um die Steigung der Windungen zu bestimmen, wird normalerweise ein Messgerät verwendet - ein Werkzeug in Form einer Reihe von Dateien.

Anweisungen für die Arbeit mit ihm sind extrem einfach:

• Dateien werden an den Thread angehängt.
• Wenn die Zähne der Platte mit dem Gewinde übereinstimmen, müssen Sie feststellen, welcher Wert auf der Platte angegeben ist. Es handelt sich dabei um einen Schritt in Millimetern. Der Preis für ein solches Werkzeug ist recht günstig, sodass sich jeder Heimwerker es leisten kann.

Hier vielleicht alle Merkmale von Rohrdurchmesser und Rohrgewinde.

Fazit

Inch ist eine ungenaue Bezeichnung des Rohrdurchmessers, da es je nach Art des Schlauchprodukts unterschiedlich sein kann. Um einen genauen Wert zu erhalten, sollte man sich daher auf die Referenzliteratur beziehen oder Messinstrumente verwenden.

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
