So erhöhen sie die wärmeleistung des heizungsrohrs -

Heute ist das Thema Energiesparen sehr akut. Dies gilt für praktisch jeden Benutzer. Bei der Planung von Heizungssystemen im privaten Bau denken die eifrigen Besitzer sofort über die Heizungssysteme und ihre Effizienz nach.

Für diejenigen, die die zuvor erstellten Heizungssysteme nutzen, ist es schwieriger, da sie sich selbst darum bemühen, den Anteil der Wärmeübertragung in vorgefertigten Objekten zu erhöhen.

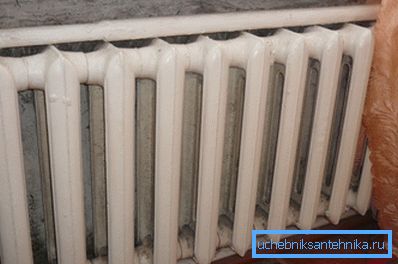

Gusseisenheizkörper sind zwar umständlich, aber für kleine Räume sehr effektiv.

Möglichkeiten zur Erhöhung der Wärmeübertragung

Beginnen wir den Artikel direkt damit, wie man die Wärmeleistung einer Rohrleitung in einem Landhaus erhöhen kann (siehe auch den Artikel Flaring Copper Pipes: Berücksichtigen Sie die verfügbaren Werkzeuge und Methoden).

Momentan gibt es mehrere Möglichkeiten, die Heizleistung der bereits erstellten und verwendeten Heizanlage zu erhöhen, ohne jedoch Ihre Erwartungen zu erfüllen:

  • Installation von Konvektoren. Diese Konstruktion eines Rohres mit aufgereihten Metallplatten wird von Hand oder im Werk hergestellt.
  • Die Farbe der Hauptpipeline in Schwarz oder einer anderen dunklen Farbe. Diese Methode ist bei aller Einfachheit recht effektiv. Darüber hinaus kann das Farbschema organisch in die moderne Innenausstattung integriert werden, anders als in der jüngeren Vergangenheit, als es als notwendige Maßnahme angesehen wurde.

Hinweis! Der Lack ist nur eine zusätzliche Methode, die in seltenen Fällen relevant ist, da die Effizienz zu gering ist, um die schwarzen Streifen zu "bewundern".

  • Einbau in die Heizungsanlage der Register. Das Register besteht aus mehreren Rohren mit großem Durchmesser, die miteinander verbunden sind und deren Enden geschweißt sind. Diese Ausführungen umfassen beheizte Handtuchhalter in Form einer Spule mit mehreren Schlaufen.
  • Neuanordnung von Heizkörpern mit Zusatz von Abschnitten. Diese Option ist die teuerste, aber in Bezug auf die Effizienz ist sie höher als die anderen.

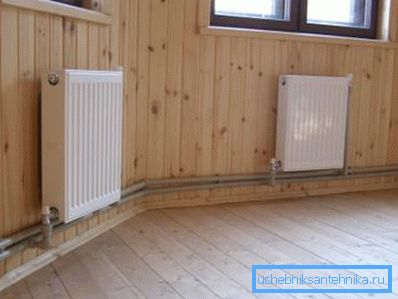

Wenn Sie sich entscheiden, Heizkörper hinzuzufügen, platzieren Sie sie unbedingt unter den Fenstern oder neben der Eingangstür (wie auf dem Foto).

Empfohlen! Vergessen Sie nicht, dass durch die Installation zusätzlicher Dämmstoffe auch die Wärmeübertragung erhöht und der Wärmeverlust verringert werden kann. Dies ist jedoch nur beim Bau eines Wohngebäudes aus dem Fundament oder beim Demontage der Fassade möglich.

Neubau

Die Auslegung des Heizungssystems eines neuen Gebäudes muss unter Berücksichtigung der Grundsätze der Energieeinsparung erfolgen. Grundlage des Projekts ist die Berechnung der Wärmeübertragung, dh der Wärmemenge, die von der Oberfläche der Rohre und anderen Elementen der Heizungsanlage an die Umgebung abgegeben wird.

Diese Berechnung ist notwendig für:

  • Bestimmen Sie die optimalen Parameter des Heizsystems, um eine bestimmte Temperatur in Ihrem Haus zu schaffen.
  • Entscheidungen über Maßnahmen zur Wärmedämmung unter Berücksichtigung von Wärmeverlusten durch die Grundstrukturen der Struktur.

Bisher wurden die Heizungsrohrleitungen hauptsächlich aus Stahlerzeugnissen hergestellt, heute werden jedoch praktischere und zuverlässigere Materialien verwendet. Beispielsweise haben Polypropylenprodukte einige wesentliche Vorteile: geringes Gewicht und geringe Elastizität, wodurch die Festigkeit erhöht wird.

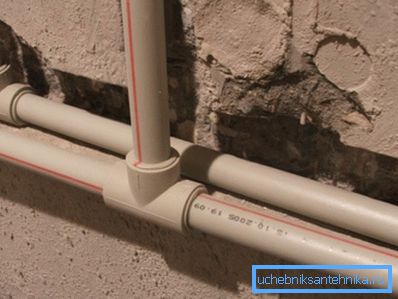

Metall-Kunststoff lässt sich im Gegensatz zu Stahlrohren, die Spezialwerkzeuge erfordern, leicht schneiden.

Berechnung der Wärmeübertragung

Bevor Sie mit den Bauarbeiten beginnen, müssen Sie die erforderlichen Berechnungen durchführen, um die Vorteile von Heizungsrohren zu maximieren. Wenn Sie nicht wissen, welche Formeln verwendet werden sollen und wie Sie richtig berechnen, helfen Ihnen die folgenden Anweisungen.

Die unabhängige Berechnung der Wärmeübertragungsfläche des Rohrs wird nach der Formel Q = K x F x T durchgeführt. Dabei gilt:

  • Q - die erforderliche Wärmeübertragung, Kcal / h.
  • K - Wärmedurchgangskoeffizient von Wasser in der Rohrleitung, Kcal / (m2 x h x) 0C)
  • F - beheizte Fläche, m2.
  • ?t ist der thermische Druck, 0C.

Der Wärmeleitfähigkeitskoeffizient (K) wird wiederum anhand komplexer Formeln berechnet. Daher verwenden wir einen gebrauchsfertigen Wert aus technischen Quellen - von 8 bis 12,5 kcal / (m2 x h x) 0C) für Stahlrohre.

Die Oberfläche des Rohrs wird anhand der geometrischen Formel berechnet, die jeder aus dem Schullehrplan kennt, um die Mantelfläche des Zylinders F = P x d x l zu bestimmen. Dabei gilt:

  • P = 3,14 ist die mathematische Konstante.
  • d - Durchmesser in Metern angegeben.
  • l ist die Länge des Rohres, auch in m.

Um den thermischen Druck zu berechnen, gibt es eine Formel? T = 0,5 x (tn + tüber) - tin der, wo:

  • tn - Kühlmitteltemperatur.
  • tüber - Temperatur des Wärmeträgers am Ausgang.
  • tin der - Raumtemperatur

Die theoretische Wärmeübertragung des Stahlrohrs wird unter Berücksichtigung der herkömmlich eingestellten Werte der Kühlmitteltemperatur am Einlass-Auslass und im Raum gemäß den SNiPs berechnet.

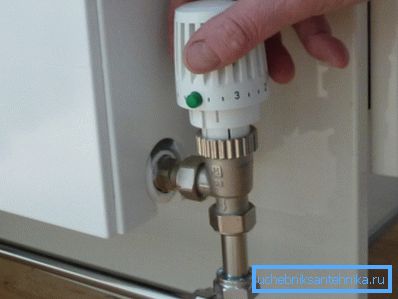

Durch die Installation von Temperaturreglern können Sie die Temperatur für einen angenehmen Aufenthalt einstellen.

  Zu Ihrer Information! Für eine genauere und einfachere Berechnung der erforderlichen Indikatoren werden spezielle Dokumente verwendet, wie beispielsweise ein Wärmeübertragungstisch aus 1 m Stahlrohr. Bitte beachten Sie, dass es nur für Stahlprodukte geeignet ist.

  • tn = 80 Grad
  • tüber = 70 Grad
  • tin der = 20 Grad

Als Ergebnis einfacher Berechnungen (0,5x (80 + 70) -20) erhalten wir den Wert des thermischen Drucks? T = 55 Grad.

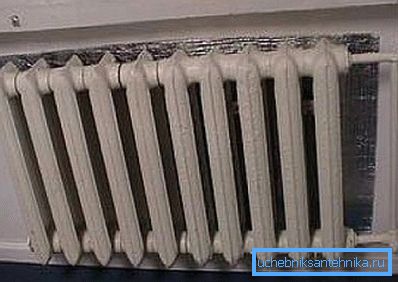

Ein niedriger Wirkungsgrad ist mit einem großen Wärmeverlust durch die Wände, Fensteröffnungen und den Boden verbunden

Berechnungsbeispiel

Führen Sie eine theoretische Berechnung der Wärmeübertragung für die meisten Heizungen eines Stahlrohrs mit einem Durchmesser von 25 mm und einer Länge von einem Meter durch.

Achtung! Um bei den Berechnungen nicht mit den Maßeinheiten verwirrt zu werden, verwenden wir einen Indikator - Meter.

  • Zuerst berechnen wir die Fläche unseres Rohrsegments F = 3,14 x 0,025 x 1 = 0,0785 m2.
  • Als nächstes betrachten wir die Tabelle der Wärmeübergangskoeffizienten für Stahlrohre mit einem Durchmesser von 25 mm. Es ist (für Rohre mit einem Durchmesser von bis zu 40 mm, die in einer Linie mit einem theoretischen Wärmekopf von 55 Grad verlegt sind) K = 11,5.
  • Wenden wir die Grundformel an und erhalten den Wärmedurchgangswert Q = 11,5 x 0,08785 x 55 = 49,65 kcal / h.

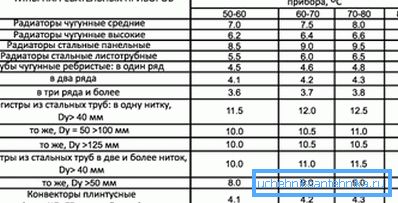

Es ist wichtig, nicht nur zu wissen, wie hoch die Wärmeleistung der Rohrleitung ist - die Tabelle in der Abbildung hilft bei der Bestimmung dieses Indikators für andere Elemente der Heizungsanlage.

Auf den ersten Blick ist die Berechnung recht einfach, aber theoretisch.

Um ein Projekt eines realen Heizungssystems zu erstellen, sind sorgfältige Berechnungen erforderlich, wobei die Parameter aller Elemente des Systems zu berücksichtigen sind, einschließlich:

  • Heizgeräte
  • Armaturen und Ventile.
  • Zeilen umgehen.
  • Die erwärmten Abschnitte der Autobahn usw.

Tipp! Um ein komplexes Heizungssystem für ein großes Haus zu entwerfen, ist es besser, sich an professionelle Heizungsingenieure zu wenden. Der Preis ihrer Dienstleistungen liegt weit unter den Kosten für mögliche Verluste aufgrund von Fehlern in den Berechnungen.

Analog zur Berechnung der Parameter eines Stahlrohres wird die Wärmeübertragung eines Kupferrohres oder eines anderen Rohres berechnet, dazu haben wir in diesem Artikel einige nützliche und informative Zeichnungen vorgelegt.

Die ausgezeichnete Wärmeübertragung des Metall-Kunststoff-Rohrs und andere Vorteile machen es zur bevorzugten Option für moderne Heizungsanlagen, auch alternative. Wenn Sie also gerade erst mit dem Bau eines Landhauses beginnen, sollten Sie sich für dieses moderne Material entscheiden.

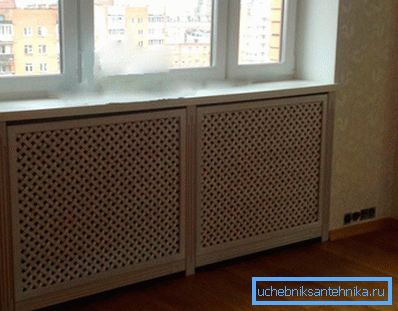

Ein weiterer Punkt, der nach der Installation der Ausrüstung des Heizungssystems zu sehen ist - dekorative Verzierungen, um unattraktive Heizkörper und Rohrleitungen zu verbergen

Fazit

Wie Sie sehen, ist in der Tat nichts Kompliziertes in der korrekten Berechnung und Steigerung der Effizienz des Systems der ausgehandelten Systeme. Dabei ist zu beachten, dass eine hohe Heizleistung von Heizungsrohren in manchen Fällen zu hohen jährlichen Kosten führen kann. Sie sollten sich also auch nicht an diesem Prozess beteiligen (siehe auch Artikel Zusätzliche Rohrleitung: Rohrinstallation).

In dem in diesem Artikel vorgestellten Video finden Sie weitere Informationen zu diesem Thema.
