So bestimmen sie die größe des rohrs in zoll: machen sie
Das Thema dieses Artikels ist die Größe der Rohre in Zoll und Millimeter. Wir müssen uns mit dem Konzept der bedingten Passage vertraut machen und lernen, ihre Werte in verschiedenen Messwerten miteinander zu korrelieren. Also lass uns anfangen.
Treffen Sie: VGP

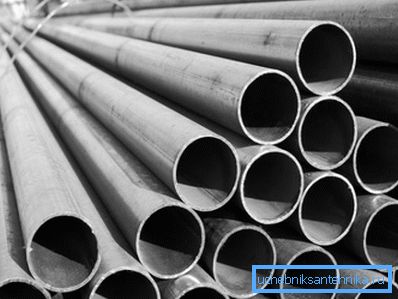

Produkte, die wir erforschen müssen, werden bei der Installation von Wasser- und Gaspipelines verwendet. Jeder, der jemals in einem von den Sowjets gebauten Haus gelebt hat, kennt sie: Bis vor kurzem wurde nur ein Stahlrohr für die Klempnerarbeiten verwendet.
Übrigens: Nach den geltenden Regeln kann das Gas im Haus und jetzt nur noch mit Stahl verlegt werden. Trotz des Rückgangs der Beliebtheit von traditionellem Material beim Bau von Wasserleitungen gibt er seine Positionen nicht vollständig auf.
Standard
Technische Anforderungen für die Herstellung von VGP-Rohren sind in der GOST-Nummer 3262-75 enthalten.
Lassen Sie uns die wichtigsten Punkte des Dokuments hervorheben:
- Alle Produkte, die gemäß diesem Dokument hergestellt werden, werden elektrogeschweißt, das heißt, sie werden durch Walzen eines flachen Barrens in der Mühle und Kochen der Längsnaht erhalten.
- Die Länge von geraden Segmenten - von 4 bis 12 Metern. Die Länge kann nicht gemessen, dimensioniert und mehrdimensional sein. Im letzteren Fall wird für jeden Schnitt ein Schaft von 5 mm hergestellt.
- Im Rahmen der Norm werden nicht nur schwarze Stahlprodukte hergestellt, sondern auch Produkte mit einer Zink-Korrosionsschutzbeschichtung..

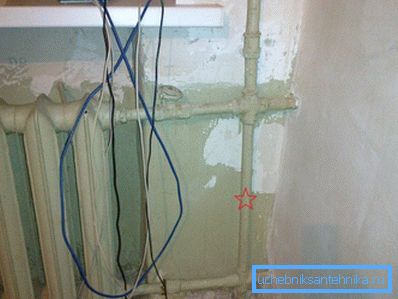

Ein wichtiger Punkt: Bei der Montage eines Sanitär- oder Heizungssystems aus verzinktem Stahl werden nur Schraubverbindungen verwendet. Die Anweisung bezieht sich auf die Tatsache, dass Zink an den Schweißnähten brennt. Beim Schweißen erhalten wir somit eine nicht korrosionsgeschützte Rohrleitung, deren laufender Meter eineinhalb Mal höher ist als die von Schwarzstahl.
- Die Enden sind rechtwinklig zur Längsachse geschnitten. Grate sollten 0,5 mm nicht überschreiten.
Was sind die maximalen Toleranzen?
| Bedingter Pass | Maximal zulässige Abweichung des Außendurchmessers | |
| Normale Fertigungsgenauigkeit | Erhöhte Fertigungsgenauigkeit | |
| 40 oder weniger | +0,4; -0,5 mm | +0,4; -0,4 mm |
| Über 40 | +0,8; -1% | +0,8; -0,8% |
Stoppen Sie Was ist das Konzept - bedingte Passage? Offensichtlich ist dies nicht der gleiche wie der Außendurchmesser, da dieser einige Toleranzen für einen festen Bedingungsdurchgang aufweist.

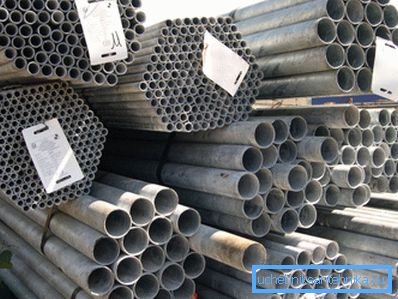

Sortiment
Dieser einfache Gedanke führt uns zu der Suche nach der Definition einer Fernsteuerung oder einer bedingten Passage und gleichzeitig zu einer Reihe von Produkten für die Installation von Wasser- und Gasleitungen.

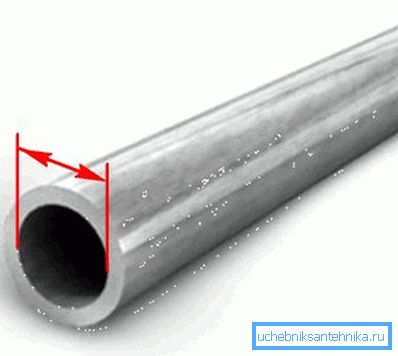

So wird der Hauptparameter, der in der Tabelle des Sortiments - bedingter Durchgang oder Nenndurchmesser - eingetragen ist, üblicherweise als DU abgekürzt. Dieser Parameter entspricht ungefähr dem Innendurchmesser der Rohrleitung und zeigt dessen Kompatibilität mit einer bestimmten Größe von Formstücken für Rohrleitungen und Ventile an.
Unverständlich? Lassen Sie uns die Beispiele verwenden.
| Bedingter Pass | Außendurchmesser | Rohrwandstärke | ||
| Lungen | Häufig | Verstärkt | ||
| 6 | 10.2 | 1.8 | 2,0 | 2,5 |
| 8 | 13.5 | 2,0 | 2.2 | 2.8 |
| 10 | 17,0 | 2,0 | 2.2 | 2.8 |
| 15 | 21.3 | 2,5 | 2.8 | 3.2 |
| 20 | 26,8 | 2,5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4,0 |
| 32 | 42.3 | 2.8 | 3.2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3.2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101.3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5.5 |
| 150 | 165,0 | 4,0 | 4,5 | 5.5 |
Zum Beispiel hat ein Rohr DN 32 (der bedingte Durchgang wird ohne Benennungsgrößen angegeben, obwohl Millimeter bei der Auswertung impliziert wird) einen Außendurchmesser von 42,3. Je nach Ausführung kann der Innendurchmesser 42,3-2,8x2 = 36,7 betragen. 42,3-3,2x2 = 35,9 und 42,3-4,0x2 = 34,3.

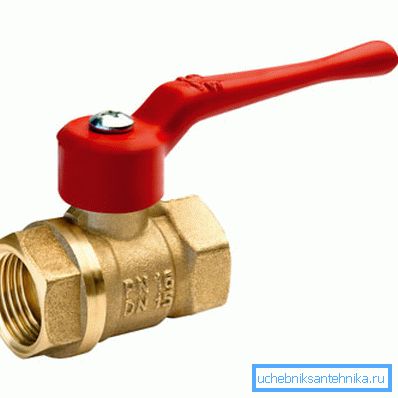

Trotz der verstreuten Innenteile sind alle diese Produkte mit dem DN 32-Ventil kompatibel: Jedes dieser Produkte kann auf ein Rohrgewinde mit passender Größe zugeschnitten werden, das perfekt in das Innengewinde des Ventils passt und nach dem Aufrollen die Dichtheit der Verbindung gewährleistet.
Rohrfäden
Der Albtraum ist noch nicht vorbei, lieber Leser.
Rohrfäden werden traditionell nicht in Millimeter, sondern in britischen Zoll gemessen. Der Grund ist, dass der relevante Standard (NPS, Nominal Pipe Size) nordamerikanischen Ursprungs ist.

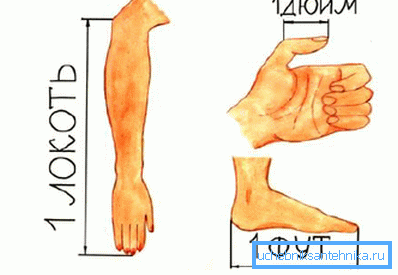

Hinweis: Der britische Zoll beträgt 2,54 cm, theoretisch sollten die Abmessungen der Rohre in Zoll und Zentimeter also 1: 2,54 betragen.
Schauen Sie sich unsere theoretischen Studien an. Glücklicherweise ist es nicht nötig, weit zu gehen: Eine Tabelle mit Rohrgrößen in Zoll und Millimeter ist im Text des gleichen NPS enthalten. Wir geben die populärsten Werte an, die beim Aufbau von Kommunikationen in privaten und Mehrfamilienhäusern verwendet werden.
| Rohrgewinde Zoll | Bedingter Pass |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 80 |
| 3 1/2 | 90 |
Vergleichen Sie nun die Standardgröße des Rohrs in Zoll und mm.
- Die Abmessungen des Half-Inch-Rohrs sollten 25,4 / 2 = 12,7 mm betragen. Laut Tabelle entspricht es DU 15. Weiter - schlimmer: Die tatsächlichen Abmessungen des Rohrs betragen 1: 2 Zoll (Außendurchmesser nach GOST 3262-75) und betragen insgesamt 21,3.
- Rohrdurchmesser von 1 Zoll sind nicht 25,4, sondern DN 25 (Außendurchmesser 33,6).
- Eine andere Größe - ein Rohr von 2 Zoll (2 x 25,4 = 50,8) - entspricht DN 50 mit einem Außendurchmesser von 60.
Fazit
Das ist ganz klar. Rohrgrößen in Zoll und mm sind nichtlinear korreliert, ohne konstanten Anteil. Leider kann der Tisch ihrer Beziehung nur erinnert werden. Wie üblich wird das Video in diesem Artikel dem Leser mit zusätzlichen thematischen Informationen gefallen. Erfolge!
