So berechnen sie das volumen des rohrs und dessen

Bei der Berechnung von Heizungssystemen muss häufig das Volumen der Kühlmittel- und Wärmeaustauschfläche berechnet werden. Wie können Sie dies tun, wenn Sie nur die Informationen haben, die auf dem Preisschild im Geschäft vorhanden sind?

Versuchen wir es herauszufinden.

Volumen

Lassen Sie uns herausfinden, wie Sie das Rohrvolumen bestimmen.

Natürlich müssen Sie zwei Parameter kennen:

1. Die Länge der Pipeline.
2. Innerer Abschnitt

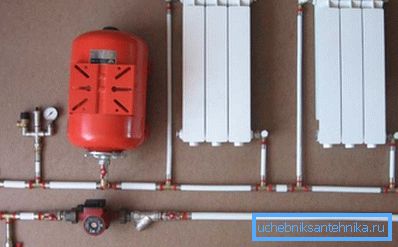

Die Länge der Rohrleitung in einer bereits aufgebauten Heizungsanlage kann mit Hilfe eines herkömmlichen Maßbandes leicht gemessen werden. Die Methode zur Berechnung des Querschnitts hängt hauptsächlich von der Form ab - rund, quadratisch oder rechteckig. Betrachten wir alle drei Fälle.

Zur Verdeutlichung: Die Pipelines werden praktisch nicht zum Verteilen von Wasser oder zum Heizen verwendet. Wasserleitungen oder der Eigentümer der Hütte Die Berechnung des Hubraums der Rohrleitungen kann erforderlich sein, sofern nicht das Heizregister der exotischen Form verwendet wird.

Runde

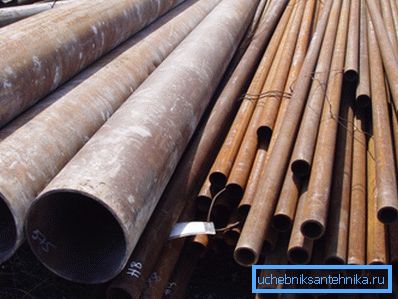

Die Fläche eines Kreises wird bekanntlich als Produkt der Zahl pi durch das Quadrat des Radius berechnet. Der Radius beträgt den halben Durchmesser. Theoretisch ist alles einfach, aber das ist ein Pech. Für Wasser- und Gasleitungen geben Verkäufer und Hersteller nur die Fernbedienung (Conditional Passage) an und der Typ ist leicht, normal oder verstärkt.

Wie berechnet man das Volumen der Pfeife anhand dieser Daten?

GOST 3262-75, das die Produktion der entsprechenden Produkte regelt, wird zur Rettung kommen.

Der Berechnungsalgorithmus lautet wie folgt:

1. Die gewünschte Fernbedienung (bedingter Durchgang oder Nenndurchmesser) finden Sie in der linken Spalte der Tabelle.
2. Ziehen Sie von dem entsprechenden Außendurchmesser die doppelte Wandstärke ab, die Ihrem Rohrtyp entspricht (leicht, normal oder verstärkt).
3. Der resultierende Innendurchmesser wird durch zwei geteilt und wir erhalten den Radius des inneren Abschnitts.
4. Wir berechnen diesen Abschnitt mit der Formel S = Pi * R ^ 2.
5. Multiplizieren Sie den erhaltenen Wert mit der Länge der Pipeline. Das Ergebnis ist sein Hubraum.

Informationen werden besser wahrgenommen, wenn der Unterricht von einem Beispiel begleitet wird.

Berechnen wir das Innenvolumen einer 40-Millimeter-Füllung von 50 Metern Heizung aus verstärkten Rohren.

1. Außendurchmesser gemäß Tabelle - 48.
2. Ziehen Sie davon die doppelte Wandstärke ab: 48 - (2 x 4) = 40.

Hinweis: Die genaue Übereinstimmung der Fernbedienung mit dem tatsächlichen Innendurchmesser ist eher die Ausnahme als die Regel.

1. Somit ist der Radius gleich 20 Millimeter oder 0,02 m (zur Vereinfachung weiterer Berechnungen).
2. Der Querschnitt beträgt 3,14159265 x 0,02: 2 = 0,00126 (mit Rundung) m2.

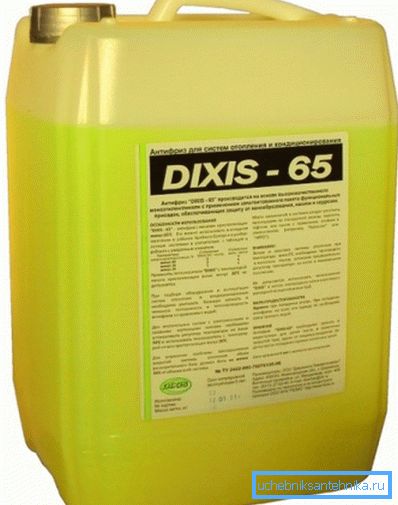

3. Die Cubing-Kapazität der Füllung wird als Produkt des Abschnitts über die Länge berechnet: 0,00126 x 50 = 0,063 m3. Um das Ergebnis der Berechnung in Litern zu erhalten, reicht es, es mit 1000 zu multiplizieren. In unserem Fall werden zum Füllen einer Füllung 63 Liter Kühlmittel benötigt.

Platz

Wie berechnet man das Volumen des Rohres mit seinem quadratischen Profil? Die Fläche des Platzes ist gleich, entschuldigen Sie das unwillkürliche Wortspiel, das Quadrat seiner Seite. Die Seite entspricht in unserem Fall dem Ergebnis, dass die doppelte Wandstärke von der Größe eines Vierkantrohrs abgezogen wird.

Bei einer Größe von 100 und einer Wandstärke von 5 mm beträgt die Seite des inneren Quadrats also 100 - (5 x 2) = 90 mm.

Berechnen Sie in Metern neu und erhöhen Sie den zweiten Grad:

1. 90 mm = 0,09 m.
2. 0,09 ^ 2 = 0,081 m2.
3. Um das benötigte Volumen mit eigenen Händen zu berechnen, muss dieses Ergebnis nur mit der Länge der Pipeline multipliziert werden.

Rechteckig

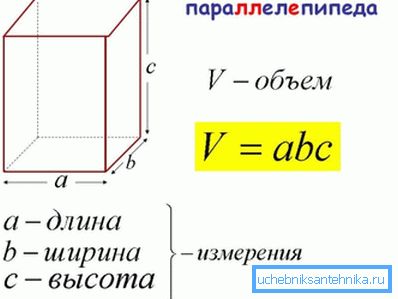

Dies unterscheidet sich von dem oben beschriebenen Szenario nur dadurch, dass zur Erzielung eines Querschnitts die Größe der Seite des Rohrs nicht für sich selbst, sondern mit der Größe der zweiten Seite multipliziert werden muss. Die Formel lautet daher S = (A - n) x (B - n), wobei S = der gewünschte Wert ist, A und B die Seiten des Rohrs sind und n die Dicke der Wand ist.

Ein Beispiel ist ein Produkt mit einer Größe von 150 x 180 und Wänden mit einer Dicke von 4 mm. S = (150-4) + (180-4) = 25696 mm². Um das Ergebnis in Quadratmeter umzuwandeln, wird es mit 1.000.000 multipliziert.

Oberfläche

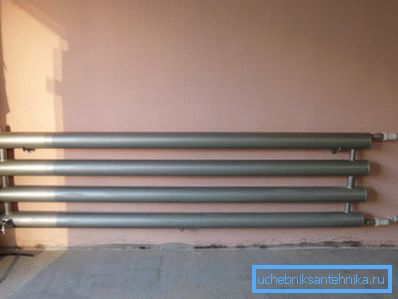

Bei der Herstellung eines Heizregisters ist es wichtig, nicht nur sein Volumen, sondern auch die Wärmeübertragungsfläche zu schätzen. Die Kosten für eine falsche Berechnung sind niedrig oder umgekehrt die übermäßige Effizienz des Heizgeräts.

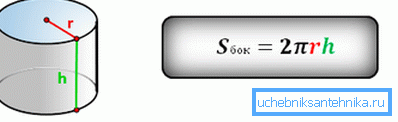

Die Oberfläche wird als Produkt aus der Länge der Rohrleitung an ihrem Umfang berechnet - dem Umfang eines Kreises mit kreisförmigem Querschnitt und dem Umfang mit einem Quadrat oder Rechteck.

Der Umfang ist bekanntlich das Produkt seines Durchmessers und pi. Der Umfang eines Quadrats und eines Rechtecks ​​ist die Summe ihrer Seiten.

Lassen Sie uns einige Beispiele geben.

• Die Oberfläche der Rundrohrleitung DN 100 mit einer Länge von 10 Metern beträgt 3,14 x 0,114 (Außendurchmesser in Metern gemäß der obigen Tabelle) x 10 = 3,5796 m2.
• Für ein quadratisches Rohr mit einer Größe von 100 mm und einer Länge von 10 Metern ergibt sich ein Ergebnis von 0,1 x 4 x 10 = 4 m2.
• Für einen rechteckigen Abschnitt mit einer Größe von 80 x 120 und einer Länge von 10 Metern wird die Fläche als (0,08 × 2 + 0,12 × 2) × 10 = 4 m2 berechnet.

Fazit

Wir hoffen, dass die obigen Berechnungsmethoden für den Leser von Nutzen sind. Im Wesentlichen geht das zur Verfügung gestellte Material nicht über den Rahmen des Schulgeometrie-Kurses hinaus (siehe auch den Artikel Was ist die beste Heizungsröhre: eine Analyse der 4 häufigsten Optionen).

Wie üblich finden Sie weitere thematische Informationen in dem Video in diesem Artikel. Erfolge!
