Rohrverdrahtung: installationstechnik für maximale

In Holzhäusern sowie in Gebäuden, bei deren Bau oder Dekoration brennbare Materialien verwendet wurden, empfehlen Experten die Installation von elektrischen Leitungen in Rohren.

Diese Technologie ist jedoch bei der Instandsetzung von Ziegel- und Betongebäuden anwendbar, da ihre Untersuchung in jedem Fall für Meister von Nutzen sein wird.

Merkmale der Technik

Die Vorteile des Einbaus in Rohren

Wie bereits in der Einleitung erwähnt, werden elektrische Leitungen in Rohren verlegt, wenn es erforderlich ist, Strukturen vor einer möglichen Zündung zu schützen.

Diese Situation ist jedoch bei weitem nicht die einzige, da diese Lösung andere Vorteile hat:

• Erstens schützt das rohrförmige Gehäuse (selbst der einfachste Kunststoff, ganz zu schweigen von Stahl oder Kupfer) die Leiter gut vor mechanischer Beschädigung.. Dies gilt sowohl für in der Wandstärke verlegte Drähte als auch für Kabel unter dem Boden, der Decke und hinter falschen Trennwänden.

Beachten Sie! Häufig werden Kabel in Rohren außerhalb des Hauses verlegt, die aus dem einen oder anderen Grund nicht von der Erdoberfläche entfernt werden können.

• Zweitens erfährt die Leiterisolation im Rohr keine Betriebsbelastungen und ist keinen aggressiven äußeren Faktoren, vor allem Feuchtigkeit, ausgesetzt.. Ja, und von Ratten, die häufig Verschlüsse "organisieren", schützt diese Installation gut.

• Schließlich macht die Verwendung von hohlen röhrenförmigen Kanälen die Demontage und den Austausch beschädigter Leiter leicht.. Es muss nicht die Oberfläche entfernt und die Wandstärke geöffnet werden: Öffnen Sie einfach die nächste Anschlussdose.

Alle diese Vorteile können natürlich nur unter der Voraussetzung der richtigen Auswahl der Rohre und einer hochwertigen Installation des Gesamtsystems realisiert werden.

Materialauswahl

Zum Verlegen von verborgenen Kabeln innerhalb der Rohrkanäle können verschiedene Materialien verwendet werden. Jeder von ihnen hat Vor- und Nachteile, und wir haben versucht, die wichtigsten in der folgenden Tabelle zu analysieren:

Es ist zu beachten, dass alle obigen Informationen hauptsächlich für gewöhnliche Pfeifen gelten.

Gleichzeitig werden Wellpappe-Modelle heutzutage aktiv für verborgene und halb verborgene Dichtungen verwendet:

• Bei Kunststoffvarianten bewirkt die gewellte Form eine deutliche Steigerung der mechanischen Festigkeit. Dies ist auf die geänderte Geometrie des Querschnitts zurückzuführen - die Kanten der gewellten Teile wirken als Versteifungen.
• Stahlgomoforokanal hat auch den Vorteil gegenüber massiven Rohren: Durch die Verwendung von Wänden mit einer speziellen Form können Sie die Konstruktion vereinfachen, ohne die mechanischen Eigenschaften durch Verringerung der Metalldicke zu beeinträchtigen.

Beachten Sie! Außerdem können diese Gehäuse mit einem minimalen Werkzeugsatz leicht gebogen werden, was die Installation erheblich vereinfacht. Ja, und die Vertriebskosten sinken, weil Sie keine speziellen Beschläge für Kurvenfahrten kaufen müssen.

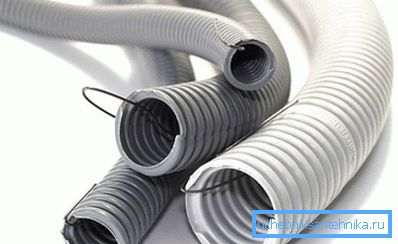

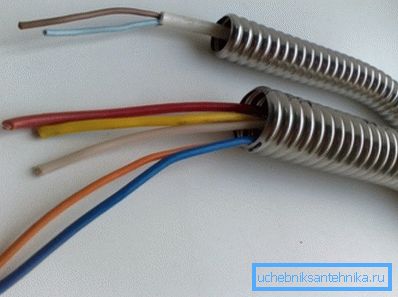

• Die ideale Lösung in Bezug auf Zuverlässigkeit, einfache Konstruktion und Kostenersparnis sind Stahlwellrohre in einem Kunststoffschutzmantel. Ihre Verwendung ermöglicht es, die Verdrahtung in kürzester Zeit zu montieren, während die Drähte in den Kanälen zuverlässig vor Beschädigung und Feuchtigkeit geschützt werden.

 Sequenz abstreifen

Vorarbeit

Alle gekauften Materialien können Sie mit der Installation fortfahren. Und hier lohnt es sich, mit der Erstellung eines Plans zu beginnen.

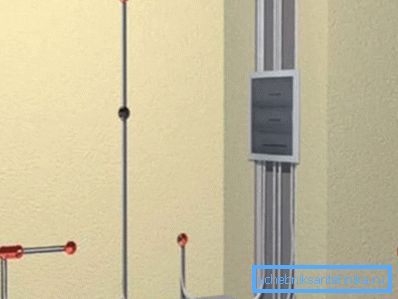

Zunächst bringen wir die Markierungen an den Wänden an, die verlegt werden.

Es sollte eine Reihe von Regeln einhalten:

• Erstens gilt: Je weniger Umdrehungen die Route enthält, desto leichter können die Leiter ggf. ausgetauscht werden.
• Zweitens sollten Bereiche mit zwei oder mehr Rohrbögen nicht länger als 5 Meter sein - aus den gleichen Gründen.
• Maximaler Drehwinkel - 90⁰. Wenn Sie mehr scharfe Biegungen machen, wenn Sie versuchen, fast jedes Kabel zu ziehen, bleibt es hängen.

Tipp! Biegen ist nur ein dünnwandiges Metallgehäuse und gewellte Gehäuse. Es ist besser, dickwandige Stahl- und Kunststoffrohre mit Formstücken zu verbinden, wobei darauf zu achten ist, dass sich keine Grate im Inneren bilden, die die Isolierung beschädigen können.

• Damit bei der Reparatur nicht mehr jedes Mal nach Drähten gesucht werden muss, indem mehrere Löcher in die Wände gebohrt werden, ist es besser, alle horizontalen Abschnitte auf derselben Ebene zu verlegen. Oder es ist noch einfacher, dies in der Stärke des Bodens zu platzieren.
• Es ist auch wünschenswert, die Kabelkanäle in einem Abstand von den Heizrohren anzuordnen, da sich sonst die Verdrahtung im Kupferrohr und die Kabel in dünnwandigen Stahl- oder Messingrohren aufheizen.

Wand abbrechen

Nachdem wir die Hauptlinien auf den Oberflächen gezeichnet und die Einbauorte der Schalter / Steckdosen notiert haben, machen wir uns an die Arbeit.

Bei einem Holzgebäude ist die Mühsamkeit gering (Sie können die Gehäuse einfach unter der Haut verstecken), aber in den Ziegel- oder Betonmauern müssen Sie die Rillen durchschneiden:

• Zunächst fertigen wir Aussparungen für den Einbau von Verteilerdosen, Steckdosen und Schaltern. Sie müssen ausreichend groß sein, um diese Teile bündig mit der Wandoberfläche zu montieren.

Beachten Sie! Die Anweisung erlaubt es nicht, die Abdeckungen der Verteilerblöcke unter Putz oder Futter zu verbergen.

• Dann formen wir mit einem Locher mit einem Meißel oder einem speziellen Wandfänger in den Wänden Kanäle zum Verlegen von Rohren.
• In der letzten Phase bohren wir Löcher, durch die die Kommunikation von einem Raum zum anderen geht.

Tipp! Bei der Arbeit mit einem Perforator oder einem Wandjäger müssen Sie die Sicherheits- und Arbeitsschutzregeln einhalten. Daher ist das Vorhandensein von Kunststoffgläsern und Atemschutzmaske zum Schutz vor Staub unabdingbar, und Kopfhörer mit Schalldämmung sind nicht überflüssig.

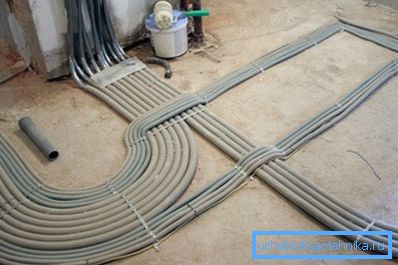

• Beim Verlegen von Kabeln in der Dicke des Bodens auf Baumstämmen legen wir Rillen in die Tragkonstruktionen ein, in denen dann Rohre mit Leitern verlegt werden.
• Bei der Wahl solcher Schlitze stellen wir sicher, dass die Elemente nicht durch übermäßigen Druck beeinflusst werden, d. wir platzieren sie um mindestens 10-15 mm unter dem Fußboden.

Installation der Ausrüstung

Danach fahren Sie mit der Installation aller Teile unserer Stromversorgung fort:

• Installieren Sie zunächst Verteilerkästen. Es ist wünschenswert, Metall zu nehmen, aber in einigen Fällen ist es ausreichend und billiger aus Kunststoff - wenn nur ihre Größe es zulässt, dass alle Kabelanschlüsse in die Kabel gelegt werden.
• Auf die gleiche Weise montieren wir podrozetniki und Kunststoff- "Gläser" für die Installation von Schaltern.

Tipp! Bei all diesen Geräten müssen Sie zuerst die Abdeckung von den speziellen Löchern für die Kabelherstellung entfernen.

Als nächstes gehen Sie zur Verlegung der Rohre selbst. Wie bereits erwähnt, können Sie verschiedene Materialien verwenden, die jedoch einen ausreichenden mechanischen Schutz und Wärmebeständigkeit bieten müssen. Für Stahlrohre sollte beispielsweise die Wandstärke entsprechend diesen Anforderungen gewählt werden:

Beim Verlegen von Rohren können zwei Technologien eingesetzt werden:

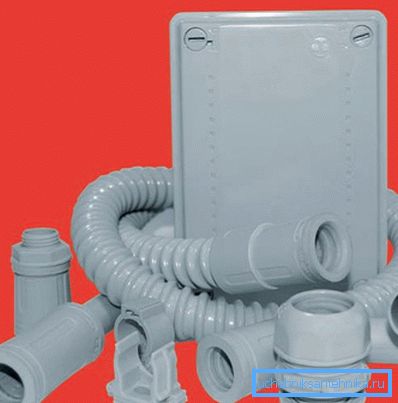

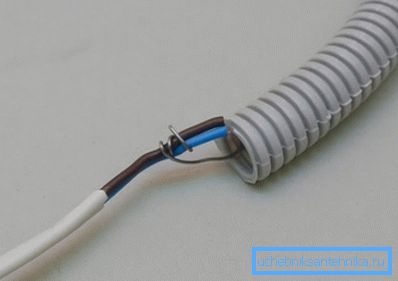

• Im ersten Fall wird die sogenannte Räumnadel in das Gehäuse eingeführt - Plastikschnur oder dünner Stahldraht mit hoher Elastizität. Mit Hilfe dieser Elemente können wir die Leiter, die wir brauchen, im Rohr festziehen.

• Im zweiten Fall wird der Draht sofort in die Rohrleitung eingelegt, wobei ein kleiner Rand an der Verbindung in der Anschlussdose verbleibt.

Beide Techniken sind relativ einfach mit eigenen Händen zu implementieren, da die Wahl weitgehend von Ihren persönlichen Vorlieben und der jeweiligen Arbeitssituation abhängt. Die erste Methode ist jedoch immer noch vorzuziehen, insbesondere wenn mehrere Drähte mit unterschiedlichen Querschnitten geführt werden sollen.

• Rohre mit laufenden Rillen oder Kabeln werden in die Rillen gelegt oder zwischen die Stangen obreshetki gelegt.
• Wir fixieren alle Teile entweder mit Klammern an Ankern (für Ziegel- und Betonkonstruktionen) oder speziellen Metallklammern (für Holz).
• Wir befestigen die Enden der Rohre an den Verteilerkästen sowie an der Unterseite und den Sockeln der Schalter.

Tipp! Wenn die Verdrahtung in einem feuchten Raum montiert wird, sollten alle Verbindungen und Verbindungen abgedichtet werden, um Feuchtigkeit und Kurzschlüsse zu vermeiden.

• Wir legen ein separates Rohr für den Anschluss an das Panel und den Zähler an.

Verlegung und Verbindung

Der zeitaufwendigste Teil der Arbeit endet dort.

Sie sollten sich jedoch nicht entspannen - wir müssen die Kabel so sorgfältig wie möglich an die Gehäuse anschließen:

• Mit der Rinne verlegen wir die Kabel in die Rohre und führen die Enden zu den Anschlusskästen und Podozetniki.

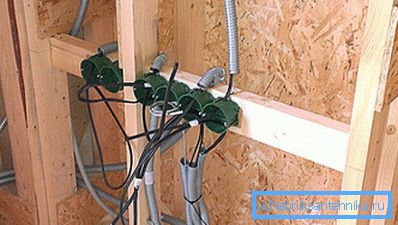

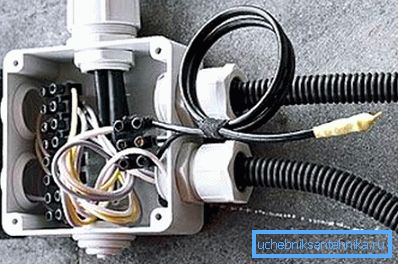

• Bei Bedarf verbinden wir die Leiter mit Hilfe von verdrillten (oder sichereren und bequemeren) speziellen Klemmenblöcken. Alle Verbindungen sind sorgfältig isoliert.

Beachten Sie! Der Anschluss von zwei Drähten im Rohr ist strengstens verboten. Alle Kontakte sollten nur in zugänglichen Bereichen organisiert werden.

• Die angeschlossenen Drähte werden an die Klemmen der Schalter und Buchsen angeschlossen.
• Nach Abschluss der Arbeiten prüfen wir den Isolationswiderstand. Dies geschieht, um herauszufinden, ob die Integrität während der Installation des Systems nicht verletzt wurde.

Wenn zur Bildung von Kanälen Metallelemente verwendet wurden, lohnt es sich, die elektrische Sicherheit bei einem Isolationsbruch zu gewährleisten, auch den Erdungskreis anzuschließen.

Fertigstellung der Arbeit

Die Arbeit ist nach einem ziemlich einfachen Schema abgeschlossen:

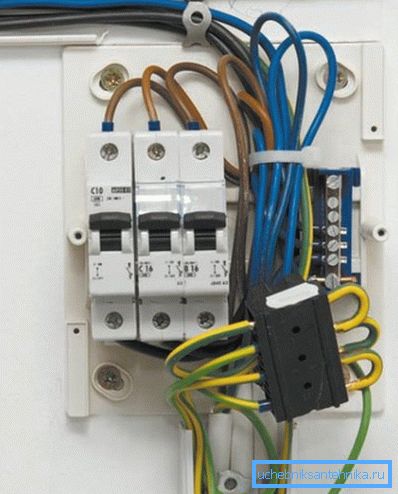

• Die Verdrahtung wird durch die Schutzaussparung (RCD) mit dem Verteilerfeld verbunden.
• Mit einem Multimeter prüfen wir die Parameter der verlegten Kabel auf mögliche Unterbrechungen, Kurzschlüsse und andere Probleme.
• Wir führen eine Testverbindung der elektrischen Geräte mit den Steckdosen durch, überprüfen die Schalter.

Wenn alles in Ordnung ist, fahren Sie mit den letzten Arbeiten fort:

• Rahmen mit verlegten Rohren umhüllen Bretter oder Giprokom.
• Die Rillen werden mit Zementmörtel verputzt, anschließend getrocknet und die Wände verputzt.

Beachten Sie! In beiden Fällen sollten die Anschlusskästen zwecks Überprüfung und Reparatur frei zugänglich sein.

• Wir setzen dekorative Platten auf Steckdosen und Schalter.
• Den Boden mit gepolsterten Behältern mit Zement-Sand-Estrich füllen.

Es ist möglich, ein solches System bereits vor dem Abschluss der Endbearbeitung zu verwenden, da die Rohre die elektrischen Kabel zuverlässig vor Stößen schützen.

Fazit

Die Installation von elektrischen Leitungen in Stahlrohren sowie die Verwendung von gewellten Gehäusen aus Technopolymeren für die Kommunikation ermöglichen es uns, die unterschiedlichsten Aufgaben zu lösen. Mit dieser Technik werden wir nicht nur die Leiter vor mechanischer Beschädigung und die Wände der Struktur vor möglicher Zündung schützen, sondern auch unser Leben während der Reparatur oder Änderung der Verdrahtung erheblich erleichtern.

Das Video in diesem Artikel hilft Ihnen, die Grundlagen für die Installation solcher Systeme zu erlernen, sodass Anfänger diese sorgfältig studieren sollten.
