Rohrquerschnittsfläche: berechnungen und formeln

15-02-2018

Anders

Bei der Herstellung von Rohrleitungen für verschiedene Zwecke ist es sehr wichtig, die richtige Kapazität der Struktur entsprechend dem Druck in der Rohrleitung zu wählen. Dieser Parameter hängt jedoch sehr oft vom Durchmesser der verwendeten Materialien ab. In fast allen Tabellen wird jedoch ein völlig anderer Wert verwendet. Aus diesem Grund ist die Frage, wie die Querschnittsfläche eines Rohrs berechnet werden kann, für moderne Designer sehr interessant.

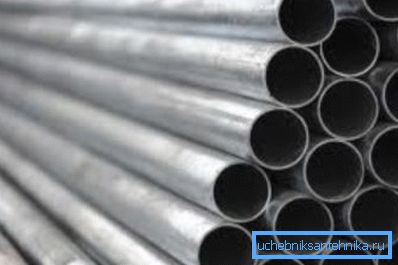

Amateurfoto des Materials von der Vorderseite, wo Messungen erforderlich sind

Anfangsdaten und Berechnungen

Zunächst muss gesagt werden, dass das Design solcher Produkte tatsächlich ein Zylinder ist. Aus diesem Grund sollten spezielle Formeln ausgewählt werden, die aus dem anfänglichen Geometrieverlauf bekannt sind.

Es ist jedoch erwähnenswert, dass die Stärke von Rundrohren nach GOST recht unterschiedlich ist und dies bei der Arbeit mit Daten berücksichtigt werden sollte.

Formeln

Normalerweise wird die Fläche eines Kreises mit der Formel S =? • R ermittelt².

Korrespondenztabelle von Rohren mit unterschiedlichem Durchmesser

In diesem Fall bezieht sich der Buchstabe R auf den Radius des Rohrs selbst und den Buchstaben? ist eine Konstante gleich der Zahl 3.14.
Eine solche Formel für die Querschnittsfläche eines Rohres ermöglicht es jedoch, Daten bezüglich der Wände selbst zu erhalten, die nur für den Durchbruch von Durchgangslöchern nützlich sein können. Um den Durchsatz abzuschätzen, benötigen wir völlig andere Berechnungen.

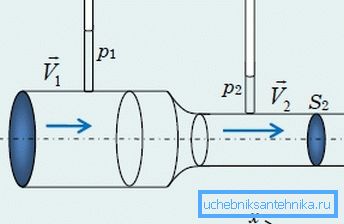

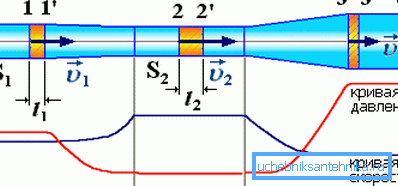

Diese Parameter sind manchmal sehr wichtig zu wissen, da nach dem Bernoulli-Gesetz die Durchflussraten einer Flüssigkeit oder eines Gases durch ein Rohr davon abhängen.

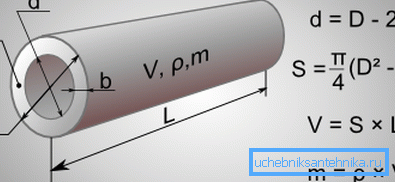

Unter Berücksichtigung aller Merkmale der verwendeten Materialien muss der Bereich des lebenden Abschnitts des Rohrs ermittelt werden, in dem auch die Dicke der Wände berücksichtigt wird. Diese Formel sieht folgendermaßen aus: S =? • (D / 2-N) 2
In dieser Situation gibt der Buchstabe D den Außendurchmesser des Produkts an, der leicht mit einem Lineal oder anhand der Spezifikation gemessen werden kann. Der Buchstabe N bezeichnet die Wandstärke des Rohrs. Dies wird häufig durch den Bereich der Stahlrohre mit kreisförmigem Querschnitt bestimmt, und dieser Wert kann auch der Spezifikation oder mit einem Lineal entnommen werden.

Tipp! Einige Designer verwenden Zahlen, um genauere Daten zu erhalten. mit einer großen Anzahl von Nachkommastellen. Es wird jedoch auch für besonders kritische Systeme ein Wert von 3,1415926 verwendet.

Indikatoren für die Geschwindigkeit und den Druck der Flüssigkeit oder des Gases im System hängen direkt von diesem Parameter ab, was bedeutet, dass dies bei der Konstruktion besonders zu beachten ist

Programme

Bei der modernen Konstruktion wird die Berechnung der Fläche eines Rundrohrs mit einer speziellen Software durchgeführt. Meist verwenden Master vollwertige Rechner, um verschiedene Daten zu erhalten, bei denen das gesamte System Rohrleitungen zugeordnet ist. Es gibt jedoch auch Programme, die nur dazu entwickelt wurden, um diese Daten zu erhalten.

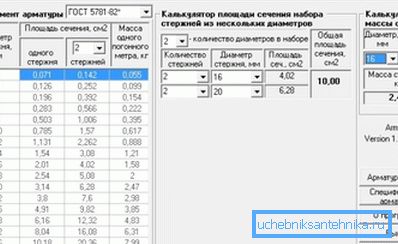

Die Programmoberfläche, die zur Berechnung des Bewehrungsquerschnitts gedacht ist, kann aber auch für Rohre verwendet werden

Die meisten dieser Rechner sind für den Einsatz auf jeder Plattform konzipiert, sodass sie sogar auf einem Mobiltelefon installiert werden können, um die Möglichkeit zu erhalten, den Querschnitt des Heizungsrohrs direkt am Arbeitsplatz zu ermitteln, ohne auf Selbstberechnung zurückzugreifen.

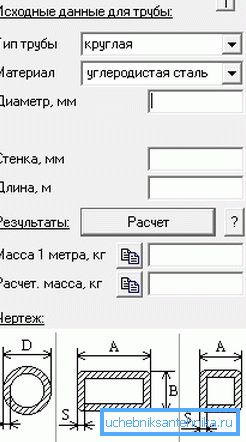

Rechner-Schnittstelle für Rohrberechnungen

Es sei darauf hingewiesen, dass diese Art von Software von einer Vielzahl von Unternehmen entwickelt werden kann. Daher sollten Sie vor der Verwendung sicherstellen, dass ein metrisches Messsystem verwendet wird. Andernfalls erhalten Sie das Widerstandsmoment des Rohrquerschnitts oder andere Daten in Einheiten, die weiter verarbeitet werden müssen.

Tipp! Bevor Sie solche Rechner verwenden, müssen Sie ihre Tests durchführen, um sicherzustellen, dass die Berechnungen korrekt sind. Einige Softwareprodukte dieser Art werden schnell zusammengebaut und erfüllen nicht alle erforderlichen Anforderungen.

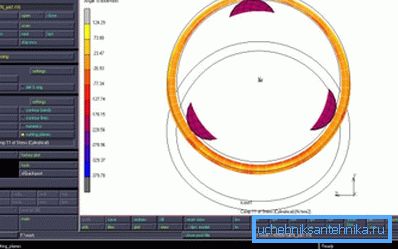

Einige Programme dieser Art sind dazu gedacht, globalere Probleme zu lösen, und sie haben eine ähnliche Funktion wie ein Add-On.

Einsatzbereich

Mit den ermittelten Parametern wird zunächst der Wasserfluss in einem Rundrohr ermittelt. Dies ist sehr wichtig, wenn mit teuren Flüssigkeiten oder Gasen gearbeitet wird, für die die Pipeline verwendet wird.

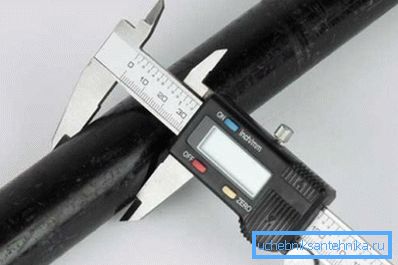

Um genaue Daten zu erhalten, müssen Sie ein qualitäts- und genaues Messwerkzeug verwenden.

Es wird angenommen, dass die Berechnung der Wassermenge über den Querschnitt des Rohrs am genauesten ist und dass mit einem bekannten Druckwert alle notwendigen Daten über das System erhalten werden können.. Es wird häufig in der Produktion und bei der Erstellung von Kühlsystemen eingesetzt.
Wenn das System für private Zwecke von eigenen Händen erstellt wird, müssen diese Parameter nicht bekannt sein.. Bei verzweigten Rohrleitungen können solche Berechnungen jedoch nützlich sein. (Siehe auch Rohrlayout: Funktionen.)

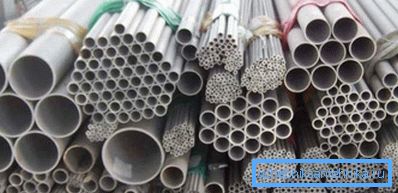

Es gibt einfach eine riesige Menge solcher Materialien mit unterschiedlichen Durchmessern und Wandstärken, was die Erstellung von vollständigen Übersichtstabellen sofort erschwert.

Es ist erwähnenswert, dass es nicht ausreicht, alle erforderlichen Daten zu kennen, aber Sie müssen sie auch anwenden können.. Für komplexe Projekte lohnt es sich daher, Spezialisten zu beauftragen, deren Preis jedoch teilweise recht hoch ist.
Es muss gesagt werden, dass es in bestimmten Fällen notwendig ist, Materialien mit einer streng definierten Querschnittsfläche zu verwenden.. Dies ist in der Installationsanleitung erforderlich, basierend auf den Eigenschaften der Verbrauchsstellen oder den erforderlichen endgültigen Eigenschaften des Gesamtsystems. (Siehe auch den Artikel Abwassersystem: Merkmale.)

Tipp! Die meisten Arbeiten, bei denen Rohre verwendet werden, basieren auf bestimmten Standards und GOST. Bevor Sie mit dem Entwurf beginnen, müssen Sie daher alle erforderlichen Parameter genau prüfen und die entsprechende Ausrüstung auswählen.

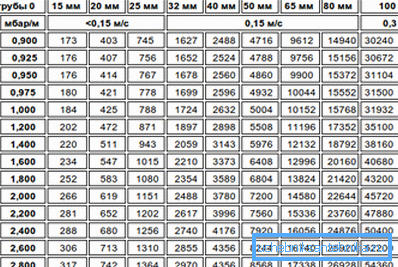

Anhand der erhaltenen Daten können Sie die Bandbreite und Last bestimmen, die auf das System fällt.

Fazit

Nachdem Sie das Video in diesem Artikel ausführlich untersucht haben, erhalten Sie weitere Informationen zu diesem Material und der Methode zur Bestimmung der Abmessungen. In Anbetracht des Artikels, der oben angegeben ist, lohnt es sich zu folgern, dass es besser ist, sich sofort mit der entsprechenden Software zu füllen, als alle Berechnungen selbst vorzunehmen.
