Rahmen aus rohren: verschiedene ausführungen und

Der Rahmen des Profilrohrs kann als Grundlage für eine Vielzahl von Strukturen und kleinen architektonischen Formen dienen. Die Vielseitigkeit dieses Materials ist so, dass es fast überall verwendet wird. Unter Beachtung einfacher Regeln kann sogar der erfahrenste Meister gute Ergebnisse erzielen.

Im Folgenden beschreiben wir, worauf Sie beim Gestalten von Rahmenstrukturen achten sollten, und geben einige Beispiele, die Sie für die Selbstkonstruktion verwenden können.

Grundlagen zum Verbinden von Teilen

Bevor wir mit dem Bau von Metallrahmen aus einem Profilrohr beginnen, müssen wir entscheiden, wie wir die Teile miteinander verbinden.

Und hier gibt es im Großen und Ganzen zwei Möglichkeiten:

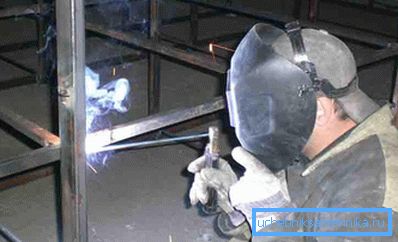

• Schweißnaht
• Mechanische Verbindung mit Halterungen und Bolzen.

Jede dieser Technologien hat Vor- und Nachteile, die wir in einer Tabelle zusammenfassen:

Grundsätzlich können beide Methoden in der Arbeit verwendet werden. Dennoch ist es erwähnenswert, dass meistens nur Schweißen mit eigenen Händen zum Schweißen verwendet wird, da die Schraubverbindung eine sehr genaue Passung der Teile erfordert. Eine solche Montage wird normalerweise in der Fabrik durchgeführt: Ein Beispiel ist ein Satz von Teilen für die Selbstmontage eines Gewächshauses oder eines Pavillons.

Im Kapitalbau

Landhaus oder Scheune

Dicke Profilrohre haben einen erheblichen Sicherheitsspielraum, so dass sie zum Bau von Konstruktionen mit erheblicher Tragfähigkeit verwendet werden können. Wenn Sie ein gewisses Händchen solcher Details haben, können Sie das Fundament für ein kleines Haus oder einen Schuppen zusammenstellen (hier erfahren Sie, wie Sie Rohre im Bad verstecken).

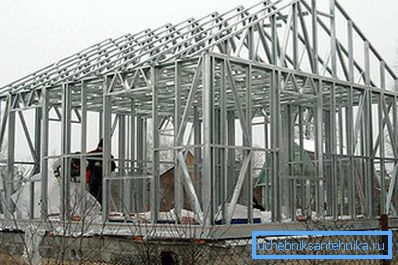

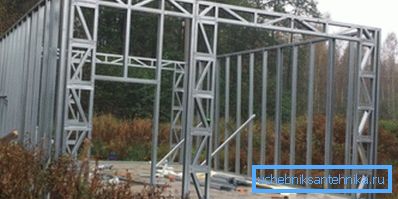

Der Rahmen des Hauses aus einem Profilrohr wird nach diesem Schema von eigenen Händen gebaut:

• Zuerst füllen wir das Streifenfundament aus, denn selbst eine relativ leichte Konstruktion erfordert ein zuverlässiges Fundament.
• Auf das Fundament legen wir dicke (50x50 und mehr) geformte Rohre, die wir mit Ankern befestigen.
• Wir verbinden die Umreifung in 60-cm-Schritten mit Stämmen. Um ein Durchhängen der Stämme zu verhindern (und selbst ein 50-mm-Rohr kann sich im Laufe der Zeit verformen), unterstützen wir sie mit kranialen Holzstäben oder Ziegelsäulen.
• An den Ecken montieren wir Gestelle aus Zuschnitten 40x40 mm. Die Höhe dieser Gestelle bestimmt die Höhe der Decke unseres Hauses. Winkellagerteile können mit Streben befestigt werden.

Tipp! Um die erforderliche Steifigkeit des Racks zu erreichen, sollte das Regal nicht nur an den Ecken, sondern an allen ebenen Wandabschnitten mit einer Stufe von nicht mehr als 100 cm angebracht werden.

• Von oben schweißen wir die gleichen oberen Umreifungsrohre, auf denen wir das Dach installieren. Für Dachsparren können Sie Holz- und Metallrohlinge verwenden.
• Wir verstärken das Design mit Querelementen aus dünneren Rohren oder Stahlecken. Gleichzeitig bilden wir Fenster- und Türöffnungen.

Im Prinzip arbeitet diese mit den Metallenden. Wir können nur den Stahlrahmen ummanteln und dabei die Isolierung nicht vergessen - und dennoch leiten die Rohre die Wärme sehr gut.

Die Basis der Schuppen- oder Sommerküche ist ungefähr gleich aufgebaut. Die Hauptunterschiede liegen hier in der Konfiguration der Wände und des Daches sowie in der Dekoration: Wenn Sie Gartengeräte im Gebäude aufbewahren möchten, können Sie sie weniger effizient isolieren.

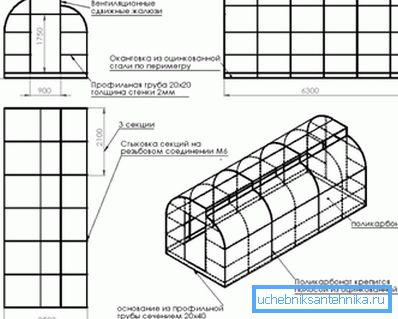

Gewächshaus

Die Anweisungen zur Herstellung der Basis für das Gewächshaus unterscheiden sich etwas - natürlich in Richtung der Erleichterung der Aufgabe.

• Zunächst fertigen wir mehrere Bögen aus Rohlingen von 30x30 mm, deren Abmessungen den geplanten Abmessungen unseres Gewächshauses entsprechen. Bögen können massiv sein (dann kann man auf eine Rohrbiegemaschine nicht verzichten) oder Teams aus mehreren geraden Segmenten.
• Durch Schweißen schweißen wir den unteren Teil des Rahmens an jeden Bogen.. Wir werden den Strukturen also nicht nur eine größere Stabilität verleihen, sondern auch die Verformung der Bogenelemente verhindern.

Beachten Sie! Anstelle eines Rahmens können Stahlstifte geschweißt werden, um in den Boden einzudringen.

• Im ersten vorderen Bogen montieren wir die Tür. Auch hier können Sie den Türrahmen sofort an Metallscharnieren befestigen.

Dann können Sie auf zwei Arten gehen:

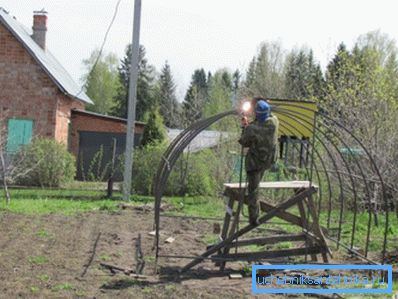

• Wenn wir eine nicht trennbare Struktur benötigen, schweißen wir alle Bögen direkt vor Ort in einem einzigen Rahmen und installieren Längsverbindungen.
• Wenn das Gewächshaus demontiert und transportiert werden soll, verwenden wir statt Schweißen Stahlklammern, die wir mit Schrauben festziehen.

Wie im Fall des Hauses müssen wir nur noch abschließen: den Metallrahmen mit Polyethylen abdecken oder mit Polycarbonatplatten verkleiden.

Tipp! Damit die Rohre in feuchter Umgebung nicht rosten, müssen sie mit einem Korrosionsschutzmittel behandelt werden.

Nach dem gleichen Prinzip kann der Rahmen des Hangars aus einem geformten Rohr zusammengebaut werden. Natürlich müssen Sie für diese Aufgabe dickere Rohlinge (mindestens 70x70 mm) wählen, mit improvisierten Werkzeugen ist dies nicht möglich. Das Schema selbst bleibt jedoch unverändert.

Kleine Konstruktionen

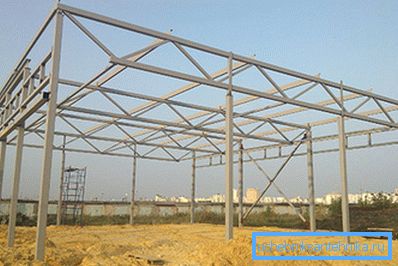

Die Verwendung der Rohrleitungen beim Bau von Kapitalstrukturen ist durchaus üblich. Viel häufiger wird der Rohrrahmen jedoch für den Bau kleiner architektonischer Formen verwendet - Schuppen, Pavillons, Vordächer über der Veranda usw.

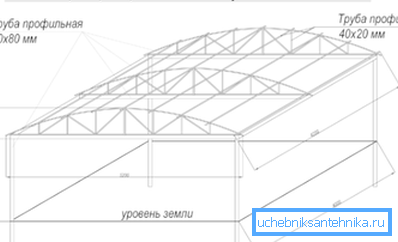

Wir können den Rahmen der Kabinenhaube mit unseren eigenen Händen wie folgt aus dem Profilrohr zusammenbauen:

• Zunächst besteht das Oberteil aus dünnen Zuschnitten (30x30 mm und weniger). Es kann sowohl geneigt als auch gehippt werden.

Beachten Sie! Oft werden auch halbkugelförmige Dächer hergestellt, in diesem Fall ist jedoch eine genaue Berechnung des Bogenradius erforderlich.

• Das Oberteil ist verschweißt oder mechanisch an der Umreifung befestigt.
• Dann werden Racks am Boden installiert. Sie können entweder mit Betonierarbeiten (ca. 40-50 cm) im Erdreich vergraben oder an einer Kreuzung an einer Stahlecke montiert werden.

• In der Endphase heben wir den oberen Teil an und legen ihn auf Stützen ab. Wir kombinieren Teile, um die Stabilität der gesamten Struktur sicherzustellen.
• Wenn wir eine Überdachung über der Veranda machen, können wir ganz ohne Stützen auskommen. In diesem Fall sind die Tragkonstruktionen die mit Ankerbolzen fest an der Wand befestigten Konsolen.
• Nach Abschluss der Installation sind die Arbeiten abgeschlossen. In der Regel benötigen solche Konstruktionen keine Wärmedämmung, daher legen wir die Feuchtigkeitsschutzmembran direkt auf den Rahmen und installieren das Dachmaterial von oben.

Beachten Sie! In einigen Fällen können die Seitenflächen auch mit durchscheinendem Kunststoff ummantelt oder mit Vorhängen aus polymerem Stoff versehen werden, die sie vorhängen: Auf diese Weise wird der Raum unter dem Visier oder der Überdachung bei starkem Wind vor Regen geschützt.

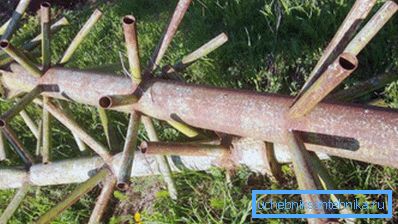

Auch ein Rahmen für einen Weihnachtsbaum aus Pfeifen kann als beliebter Entwurf angesehen werden. Es ist sehr einfach zu installieren, aber es sollte beachtet werden, dass es für seine Herstellung besser ist, ein rundes Rohr als ein Profilrohr zu nehmen.

Dieser Rahmen wird ziemlich einfach sein:

• Die Basis der gesamten Struktur besteht aus zwei Winkeln oder kleinen Kanälen. Es ist wichtig, die Teile genau so zu positionieren, dass die Auflage eben ist.

Beachten Sie! Wenn die Höhe des Rahmens mehr als 2 m betragen soll, machen wir im Vorfeld die Befestigungslöcher für die Befestigung am Boden.

• Dann mit dem Fuß des Zentralrohrs mit einem Durchmesser von 75 mm oder mehr verschweißt.
• Aus einem Rohr von 45-50 mm schneiden wir Rohlinge mit einer Länge von ca. 25-30 cm und platzieren diese mit Hilfe des Schweißens auf der Mittelachse, entweder spiralförmig oder quer.

Unter Verwendung solcher Materialien ist es möglich, eine Vorrichtung zum Installieren eines ausreichend großen Weihnachtsbaums herzustellen. Im Prinzip werden alle Weihnachtsbaum-Rahmen auf diese Weise hergestellt, mit dem Unterschied, dass dickere Rohre für eine Bauhöhe von mehr als 5-6 Metern verwendet werden müssen.

Fazit

Der Rahmen des Schuppens des Profilrohrs oder der Sockel für den Pavillon kann in wenigen Stunden hergestellt werden. Natürlich ist eine solche Arbeitsgeschwindigkeit ohne Qualitätsverlust nur möglich, wenn wir im Bereich Schweißen gut ausgebildet sind oder alle Details für den Anschluss mit Brackets im Voraus vorbereiten (siehe auch den Artikel Fittings für Rohre: Haupttypen und -merkmale der Anwendung).

Im Detail kann diese Technik durch Anzeigen des Videos in diesem Artikel untersucht werden.
