Profilrohrbinder: effiziente systeme, die genaue

11-08-2018
Anders

Bei einem großen Bau-, Grundstücks- und Gebäudebereich sollte das Dach eine sehr zuverlässige und dauerhafte Konstruktion haben. Am besten verwenden Sie in diesem Fall Sparren aus Rohrmetall. Sie sind solide, langlebig und wirtschaftlich und können eine Spannweite von beliebiger Länge haben. Die Berechnung des Fachwerks aus dem Profilrohr ist die wichtigste Voraussetzung für die ordnungsgemäße Installation.

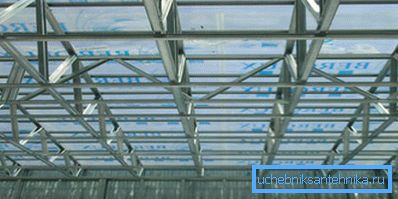

Solche Systeme sind ideal für große Räume.

Designmerkmale

Rohre dieser Kategorie werden durch Walzen hergestellt und anschließend mit speziellen Maschinen das Metall bearbeitet.

Die Profilprodukte sind nach Abschnittsart unterteilt in:

  • oval;
  • rechteckig;
  • Platz.

Anfangs sind die Profilprodukte rund. Wenn es mit warmem oder kaltgewalztem Stahl behandelt wird, erhalten die Rohre die erforderliche Form.

Metallprofilierte Produkte haben unterschiedliche Größen. Ihr Querschnitt ist minimal 15-15 mm, maximal 45-5 cm, Wandstärke 1,12 mm, die durchschnittliche Länge beträgt 6,12 m.

Die Hauptelemente des Stahlbinders:

  • Gürtel, die die Rolle der Kontur spielen;
  • Gestelle;
  • Abstützung;
  • Grundstütze.
  • Verbindungselemente: Tücher, Schweißen, Nieten, Bolzen usw.

Arten von Farmen

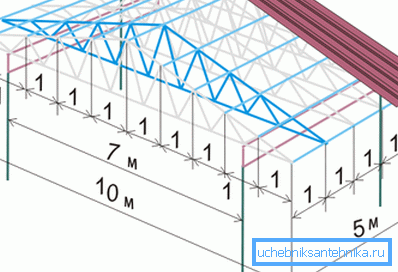

Schema hängende Strukturen.

Die Anweisungsberichte, aus denen Traversen aus profilierten Rohren zusammengesetzt sind, sind in zwei Typen unterteilt.

  1. Das erste davon sind Systeme, bei denen alle Teile in derselben Ebene miteinander verbunden sind.
  2. In Gebäuden des zweiten Typs ist der Binder aufgehängt und umfasst den unteren und den oberen Gürtel.

Die Wahl des einen oder anderen Typs von Traversensystemen hängt von folgenden Faktoren ab:

  • Lasten auf dem Produkt;
  • Kippstrukturen;
  • Überlappungspunkte;
  • Spannweite

Neigungswinkel

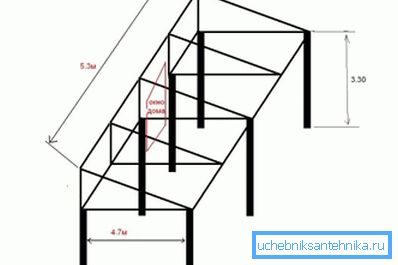

Zeichnung der Dachbasis mit einem Winkel von 30 Grad.

Basierend auf dem Neigungswinkel gibt es die folgenden typischen Traversen.

  1. Konstruktion mit einem Neigungswinkel von 22/30 °. Die beste Option beim Erstellen einer kleinen Überlappung. In diesem Fall ist die dreieckige Konfiguration am besten. Um die Höhe zu bestimmen, muss die Länge der Spanne durch 5 geteilt werden. Der Hauptvorteil eines solchen Analogons ist eine geringe Masse.

Beachten Sie! Wenn die Länge der Spannweite mehr als 14 m beträgt, ist es besser, dem Fachwerk den Vorzug zu geben, wobei die Spangen oben / unten angeordnet sind. Eine 1,5 / 2,5 m lange Platte wird oben auf der Struktur montiert, ein ähnliches Traversensystem enthält zwei Riemen mit einer geraden Anzahl von Platten.

Wenn die Traversen aus einem Profilrohr hergestellt werden, dessen Länge 20 m überschreitet, werden sie mit Subrafter-Strukturen installiert. Binden Sie ihre Stützsäulen.

  1. Wenn das Dach eine Neigung von 15/22 ° aufweist, wird die Höhe des Fachwerks durch Division der Spannweite durch 7 bestimmt. Die Länge solcher Systeme sollte nicht mehr als 20 m betragen. Wenn Sie die Höhe der Struktur erhöhen müssen, ist der untere Gurt gebrochen.
  2. Wenn die Neigung des Daches weniger als 15 ° beträgt, wird ein trapezförmiges Produkt montiert. Seine Höhe wird bestimmt, indem die Länge der Spanne durch die Zahl 7/9 geteilt wird. Ihr genauer Wert hängt von dem spezifischen Wert der Steigung ab.

Form der Konstruktion

Das Foto hat eine Dacheindeckung.

Entsprechend der Konfiguration des Traversensystems werden die profilierten Rohre in folgende Typen unterteilt:

  • einzelne Pisten, deren Preis am niedrigsten ist;
  • dvukhskatny designs;
  • gerade Farmen;
  • gewölbte Strukturen.

Der Umriss des Gürtels

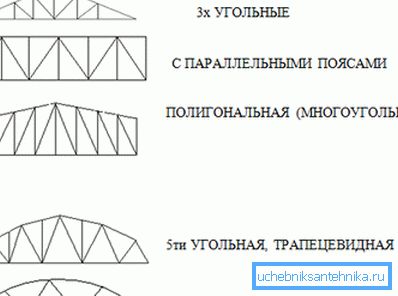

Umrisse der Gürtel-Designs.

Betriebe mit Parallelgürtel haben solche Vorteile:

  • einfache Installation aufgrund der Tatsache, dass die meisten Elemente gleich sind;
  • die Länge des Rohrbandes und obreshetki gleich;
  • die Anzahl der Gelenke ist minimal;
  • das Design ist Standard (vereinheitlicht);
  • kann für weiche Überdachung verwendet werden.

Wenn Sie einen Einzelschlittenbinder mit eigenen Händen aus Rohren fertigen, haben Sie folgende Vorteile:

  • harte und dauerhafte Knoten;
  • Fehlen zu langer Elemente in der Mitte der Struktur;
  • die Kosten für den Bau.

Polygonale Strukturen haben ihre eigenen Eigenschaften:

  • Sie werden für Gebäude mit großer Masse verwendet.
  • Während des Baus von Traversen werden Rohre wirtschaftlich eingesetzt.
  • die Nachteile dieser Art von Farm - die Komplexität und Komplexität der Installation.

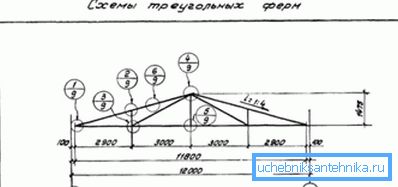

Schema einer dreieckigen Struktur.

Dreieckige Strukturen sind einfach zu installieren. Sie werden für Dächer mit steilem Hang verwendet. Zu den Minuspunkten zählen die Komplexität der Fertigungsunterstützungseinheiten und die hohen Materialkosten.

Kistenfarmen sind in folgende Sorten unterteilt.

  1. Dreieckiges Gitter. Es wird normalerweise in Strukturen mit parallelen Seiten verwendet, seltener in analogen Dreiecks- oder Trapezform.
  2. Die diagonale Art des Drehens ist wegen des hohen Materialaufwandes umständlich und teuer.
  3. Die Gitter der Originalformen sind unter Berücksichtigung der Merkmale und Größen der Traversen ausgestattet.

Farmberechnung

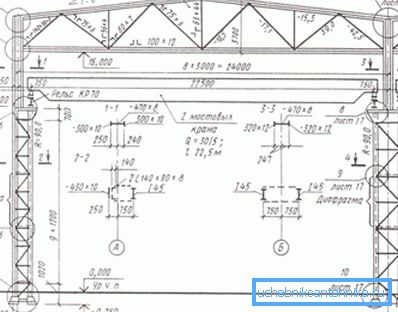

Bauernhof für professionelles Design.
  1. Bevor Sie die Farm des Profilrohrs berechnen, legen Sie das Schema fest. Geben Sie darin die Abhängigkeit der Baulänge vom Neigungswinkel des Daches an.
  2. Wählen Sie beim Erstellen des Schemas die Konturen der Riemen aus. Sie hängen vom Verwendungszweck des Betriebs, der Art der Überdachung und dem Neigungswinkel ab.
  3. Bestimmen Sie anschließend die Abmessungen der Struktur. Bei der Auswahl der Länge muss der zukünftige Winkel des Daches berücksichtigt werden. Die Höhe hängt von der Art der Fußböden, der Zustellungsmöglichkeit des Betriebs und seiner Masse ab.
  4. Wenn die Länge der Konstruktion mehr als 36 m beträgt, berechnen Sie den Baulift.
  5. Legen Sie die Abmessungen der Paneele fest. Tun Sie dies basierend auf den Lasten, die sich auf das Produkt auswirken. Bei der Konstruktion einer Dreieckskonstruktion sollte der Neigungswinkel 45 ° betragen.
  6. Die letzte Stufe ist die Bestimmung der Entfernung zwischen den Knoten. Als nächstes ist eine Zeichnung der Struktur.

Einige Tipps

Die Ergebnisse der Konstruktion hängen vom Neigungswinkel des Daches ab.

  1. Bei 6/15 ° sollte ein trapezförmiger Binder ausgewählt werden. Seine Höhe sollte als 1: 7 oder 1: 9 auf die Spannweite bezogen sein. Wenn je nach Projekt die Deckenhöhe (Dachboden, Dachboden) größer sein sollte, werden polygonale Strukturen errichtet.
  2. Bei einfach geneigten Strukturen mit einem Neigungswinkel von 6/10 ° ist es besser, ihre asymmetrische Form zu bevorzugen.
  3. Wenn die Neigung des Daches 15/22 ° beträgt, sollte die Höhe am Fachwerk als 1: 7 zur Spannweite bezeichnet werden. Wenn Sie die Höhe der Decke erhöhen müssen, wird ein gebrochener unterer Gurt montiert.
  4. Wenn die Neigung des Daches 22/30 ° beträgt, werden dreieckige Traversen konstruiert. Ihre Höhe darf ein Fünftel der Spannweite nicht überschreiten. (Siehe auch den Artikel Dorn aus einem Profilrohr: Merkmale.)

Beachten Sie! Lesen Sie SNiP-Nr. II / 23/81, um die Konstruktion der Struktur und vor dem Verschweißen des Fachwerks vom Profilrohr aus zu beschreiben. Der Code beschreibt die Regeln für Metallstrukturen. SNiP Nr. 2.01.07 / 85 sollte ebenfalls untersucht werden, das Dokument behandelt das Thema Belastungen und Auswirkungen.

Herstellung

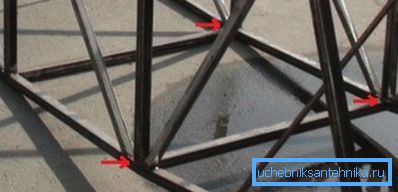

Die Knotenbildung erfolgt meist am Boden.
  1. Verwenden Sie zum Zusammenbauen oder Fixieren von Teilen gepaarte Winkel oder Haken.
  2. Bei der Montage der Riemenoberseite nehmen Sie 2 T-Ecken mit unterschiedlichen Seitenlängen. Befestigen Sie sie mit kleineren Lamellen untereinander.
  3. Um den unteren der Riemen zu verbinden, wenden Sie Winkel an, die auf derselben Seite liegen.
  4. Bei der Herstellung von langen und volumetrischen Traversen als Fixierer werden Deckenplatten verwendet. Um die Last gleichmäßig zu verteilen, verwenden Sie zwei Kanalstangen.

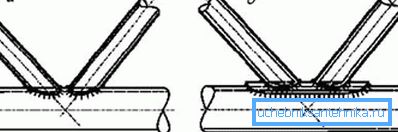

Montage der Klammern auf zwei Arten: mit Zugang zum Gürtel und zur zylindrischen Platte.
  1. Verstrebung schräg in einem Winkel von 45 ° montiert, Zahnstangen - um 90 °. Verwenden Sie für die Montage die kreuz- oder t-förmigen Ecken mit den gleichen Seiten. Befestigen Sie sie mit Platten.
  2. Für den Einbau von ganzheitlich geschweißten Traversen werden Marken eingesetzt.
  3. Verwenden Sie zusätzliche Gitter, um die Konstruktion mit einer minimierten Neigung zu erleichtern.
  4. Bei der Anordnung einer langen Konstruktion sollten nur eine gerade Anzahl von Paneelen installiert werden.
  5. Der Abstand zwischen den beiden Höfen sollte nicht mehr als 1,75 m betragen.

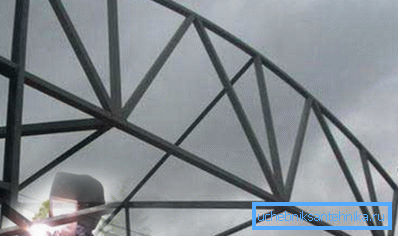

Schweißelemente
  1. Wenn die Montage von Baugruppen mit Hilfe des Heftens beendet ist, beginnt das Verschweißen von Traversen aus einem geformten Rohr. Sie können dies automatisch oder manuell tun. Am Ende des Schweißens werden alle Nähte gereinigt. (Siehe auch den Artikel Schweißnahtrohr: Merkmale.)
  2. In der Endphase wird das Produkt mit einem Korrosionsschutzmittel und anschließend mit Farbe beschichtet.

Fazit

Aus Profilrohren zusammengesetzte Systeme bilden die optimale Basis für die Überdachung von großen und langen Objekten. Sie sind komplex und erfordern vor der Installation sorgfältige Berechnungen. Das Video in diesem Artikel enthält zusätzliche Informationen zum stimmberechtigten Thema.
