Korrigieren sie den kaminauslass durch das dach

In Häusern, in denen der Ofen ausgestattet ist, muss ein Kamin errichtet werden - eine Struktur, die als Abgasanlage dient. Viele Besitzer von Landhäusern, die versuchen, der ästhetischen Komponente zu folgen, vergessen die Funktionalität und Effizienz des Schornsteins. In diesem Artikel werden wir auf die wichtigsten Punkte hinweisen, die Ihnen dabei helfen, das Rohr durch das Dach Ihres Hauses richtig zu verlegen.

Bestimmung der zulässigen Höhe

Bevor Sie das Rohr ordnungsgemäß durch das Dach entfernen, müssen Sie die optimale Höhe dafür bestimmen:

• Eine Höhe von mehr als einem Meter wirkt sich nachteilig auf die äußere Wahrnehmung einer solchen Struktur aus, die zum großen Teil auf die Notwendigkeit einer zusätzlichen Verankerung zurückzuführen ist.
• Der unter dem First gelegene Schornstein weist keine ausreichende Steigung auf, die direkt von der Höhe des Lüftungskanals abhängt. Dies liegt daran, dass der Atmosphärendruck im Bereich der Brennkammer den Druck der Luftsäule über dem Dach übersteigt.

Das heißt, aus der vorherigen Regel folgt, dass je höher die Rohrleitung ist, desto besser wird der Tiefgang. Da jedoch die erste Option (hohe Position des Kamins) aus ästhetischen Gründen nicht geeignet ist, liegt die Schlussfolgerung nahe: Die optimale Höhe über dem First sollte einen halben Meter nicht überschreiten.

Hinweis! Es ist am besten, das Rohr so ​​nahe wie möglich am First zu montieren. Daher reicht es aus, es um 14 bis 20 cm anzuheben, um das beste Ergebnis zu erzielen. Es wird nicht empfohlen, direkt in der Mitte des Firstes eine Schlussfolgerung zu ziehen, da dies die Installationsarbeiten erschwert.

Workflow - abgestufte Technologie

Sie fragen sich wahrscheinlich, ob es möglich ist, eine hochwertige und zuverlässige Belüftung (Schornstein) mit den eigenen Händen auszustatten und dabei nicht nur Geld, sondern auch Zeit zu sparen - unsere Antwort ist positiv. In den folgenden Abschnitten werden ausführliche Anweisungen beschrieben, um zu bestätigen, dass dieser Prozess für das Selbst-Mastering möglich ist.

Stufe eins - vorbereitend

Zunächst sollten Sie alles vorbereiten, was Sie für die zukünftige Arbeit benötigen:

• Kaufen Sie ein Rohr, wenn es nicht verfügbar ist, und feuerhemmendes Material.
• Befestigungsmaterial.
• Werkzeug:

• Bauebene.
• Schweißgerät - falls das Rohr andocken muss.
• Schraubendreher
• Hammer
• Stichsäge und Schleifmaschine.
• Holzbalken
• Material für die Endbearbeitung

Zu Ihrer Information! Die Zeichnung muss nicht professionell sein, die Hauptsache ist, alle wichtigen Punkte darin anzugeben: Durchmesser und Höhe des Schornsteins, Kommunikation, die umgangen werden muss usw.

Stufe zwei Dachvorbereitung

Nun wenden wir uns dem Prozess zu, bei dem wir bereits eigene Hände brauchen:

• Zunächst messen wir auf dem Dach den Abstand zu einem Traversenbalken, der einen halben Meter plus den Durchmesser des Lüftungsrohrs beträgt.
• An der angegebenen Stelle bauen wir einen weiteren Balken, um die Stabilität des Daches zu erhöhen.
• Mit einem Standardlot aus der Mitte der gemessenen Entfernung messen wir einen Punkt auf dem Boden des Dachgeschosses oder Dachgeschosses.
• Um diesen Punkt herum befestigen wir den vertikalen und den horizontalen Stab so, dass von jeder Kante ein gleicher Abstand zum Rohr (dessen Mittelpunkt ist ein gemessener Punkt) von jeder Kante ist.

• Wir bohren durch ein Loch an der angegebenen Stelle, so dass sich an der Decke des ersten Stocks ein Loch bildet. Laut Plan sollte es genau über dem Ofen oder einem halben Meter von diesem Ort entfernt sein.

Hinweis! Es ist besser, das Entlüftungsrohr senkrecht zum Dach zu führen, damit Sie das effektive Pumpen von Kohlenmonoxid aus dem Raum aushalten können.

Daher sollten wir eine verstärkte Schachtel haben, in die der Schornstein gelegt wird. Gleichzeitig sollte es nur im Dachboden-Mansardenraum montiert werden, in einem Wohnzimmer reicht es aus, die Pfeife mit Ausrüstungsmaterialien anzuheben.

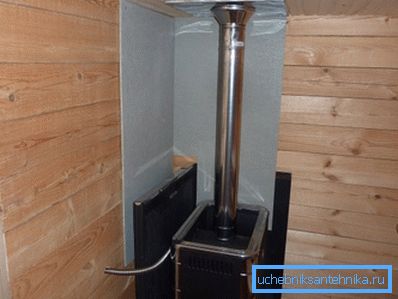

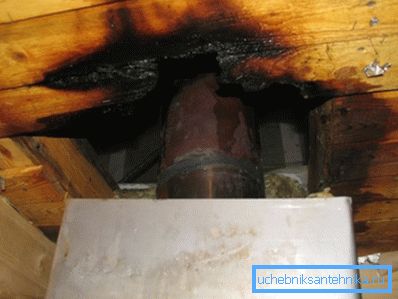

Die Box ist für den sicheren Betrieb des Lüftungssystems erforderlich, das häufig auf kritische Temperaturen erhitzt wird - zum Schutz des Wohnens im Haus und für brennbare Materialien.

Stufe 3 - Durchgangsloch

Wir wenden uns nun der Vorbereitung eines bestimmten Platzes für den Durchtritt des Lüftungsrohrs in der Decke des ersten Stocks / der ersten Etage des Dachgeschosses zu:

• Wenn die Überlappung aus Holz ausgelegt ist, können Sie in diesem Fall mit einer Kettensäge einen Kreis mit dem erforderlichen Durchmesser schneiden. Wir möchten Sie daran erinnern, dass der Durchmesser des Rohrs selbst 15-20 Sekunden pro Seite hinzugefügt werden muss.
• Wenn Sie mit einer Betonplatte arbeiten müssen, hilft dies einer langen Schnecke und einem Perforator - ein Werkzeug bohrt viele Löcher in einen Kreis. Eine sehr geschwächte Platte wird von einem Vorschlaghammer ausgeschlagen.

Wir wenden uns der Öffnung des Daches zu. Die beste Option ist, wenn das Dachmaterial noch nicht verlegt ist. Dies ist jedoch nur möglich, wenn das Haus im Bau ist.

Wir werden uns nach der Inbetriebnahme des Objektes mit der Installation des Schornsteins beschäftigen:

• Bevor wir das Rohr durch das Dach aus der Wellpappe nehmen, schneiden wir das Material so, dass es gebogen und für einige Zeit in dieser Position belassen werden kann.
• Wenn Sie immer noch der Fliese gegenüberstehen müssen, müssen Sie nur noch eine teilweise Demontage an der Stelle vornehmen, an der das Rohr planmäßig ausgeht (mit einem kleinen Rand).
• Nun, da wir ein Durchgangsloch haben, können wir das Lüftungsrohr in das "Loch" auf dem Dach einführen.
• Zur Befestigung des Schornsteins werden zusammenklappbare Klammern angebracht, die wiederum an der von uns aufgebauten Schutzbox befestigt werden.

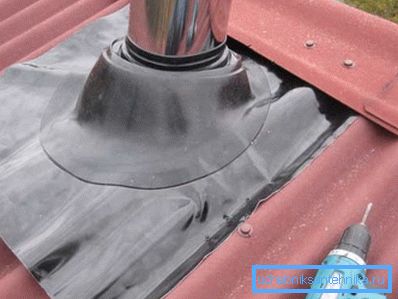

• Loch auf dem Dach, vom Dachboden aus, mit Asbestfolie verschlossen, die sich nicht aufheizt.
• Befestigen Sie es nun mit Dampffilm an den Wänden des Rohrkastens mit Möbelclips.

• Wir verbinden das freie Ende des Rohrs mit dem Ofen, es ist besser, dafür eine Schweißmaschine zu verwenden, diese Methode gewährleistet die Dichtheit der Verbindung. Sie können die Verbindungsklemme verwenden, aber es hängt alles von der idealen Form der Produkte ab. Wenn keine Fehler vorhanden sind, ist die Dichtheit anständig. (Siehe auch den Artikel Metallrohrschellen: Merkmale.)

Beachten Sie! Ein weiteres notwendiges Element für eine hochwertige Verbindung ist ein Gehäuse, das über der Verbindungsstelle von Rohr und Ofen getragen wird. Es sollte auch am anderen Ende des Rohrs installiert werden, das sich über dem Dach erhebt.

Installationsmerkmale

In diesem Abschnitt werden wir auf einige wichtige Aspekte des Arbeitsablaufs hinweisen, die Neulinge oft vergessen:

• Es wird nicht empfohlen, Rohrleitungen mit geringen Beschädigungen zu verwenden.. Viele Experten argumentieren, dass kleine Risse nichts Schlimmes sind, aber Sie sollten es nicht glauben. Ein solches Produkt hält einige Jahre, aber dann können Schwierigkeiten auftreten und Reparaturen sind erforderlich. Daher ist es besser, das Ganze und das neue Rohr zu überladen, als alle zwei bis drei Jahre eine kostspielige Demontage durchzuführen.
• Verstößt man gegen die Unversehrtheit des Daches, muss man darauf vorbereitet sein, dass bei der ersten Kälte eine geringe Dichtheit der Verbindung auftritt. Um dieses Problem zu vermeiden, verwenden Sie alle verfügbaren Wärmedämmstoffe und Dichtstoffe.

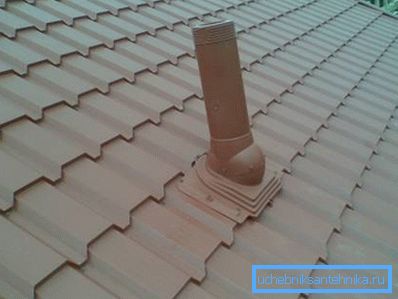

• Wir empfehlen, das Ende des Rohrs, das über die Dachkante ragt, mit einem „Regenschirm“ abzudecken, der verhindert, dass Niederschlag in den Kamin gelangt.

Fazit

Jetzt wissen Sie, wie Sie das Lüftungssystem im fertigen Haus persönlich organisieren, wodurch der verbrannte Müll auf der Straße entfernt wird. Und wie Sie sehen, ist dies nicht schwierig. Alle Materialien und Werkzeuge sind leicht zu beschaffen und Sie müssen nicht mehr als zwei bis drei Tage mit dem Workflow verbringen.

In dem in diesem Artikel vorgestellten Video finden Sie weitere Informationen zu diesem Thema.
