Kapazität der wasserleitung

Bevor wir darüber sprechen, was die Kapazität des Rohrs abhängig von Durchmesser und anderen Parametern ist, sollten wir verstehen, was dieses Konzept im Allgemeinen bedeutet. Apropos Definitionen: Es ist die Möglichkeit, eine bestimmte Flüssigkeitsmenge über einen bestimmten Zeitraum hinweg zu überspringen. In unserem Fall können so viele Liter Wasser in einer Minute durch das System strömen.

Wie kann ich rechnen?

Optionen zur Berechnung der Leitungskapazität, im Moment gibt es mehrere. Verwenden Sie mathematische Formeln, verwenden Sie Daten aus speziellen Tabellen und greifen Sie auf die Hilfe von Internet-Programmen zu (lesen Sie dazu auch den Artikel Beliebte Methoden zum Verbinden von Pipes - eine ausführliche Beschreibung).

In jedem Fall benötigen Sie jedoch die Originaldaten.

• Zumindest müssen Sie mindestens ungefähr die Länge der Linie kennen: Je länger die Spur ist, desto größer ist der Durchmesser des Systems.

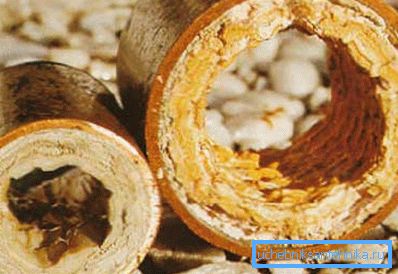

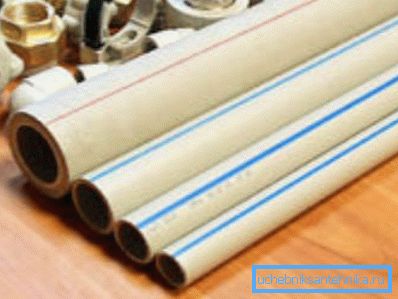

• Ebenso wichtig ist jetzt das Material, aus dem das System besteht.. Stahlpipelines, die in der Vergangenheit üblich waren, weisen eine hohe Widerstandsfähigkeit auf, und solche Systeme neigen zum Überwachsen mit dem Ergebnis, dass der Durchmesser mit der Zeit abnimmt. Polymere Materialien sind progressiver und praktischer, der Kunststoff bleibt nicht auf dem Kunststoff und die glatte Oberfläche erzeugt keine Interferenz.

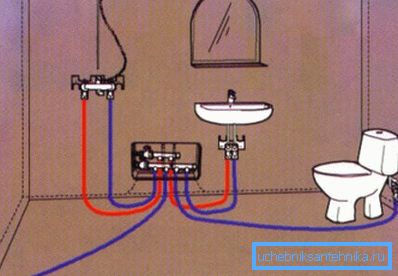

• Bei der Berechnung der Kapazität einer Rohrleitung ist es wichtig, die Anzahl der Wasserverbrauchspunkte zu kennen, und Sie müssen berücksichtigen, wie viele davon theoretisch gleichzeitig eingeschlossen werden können. Nur wenige Leute mögen die Situation mögen, wenn Sie das Wasser in der Küche aufdrehen, es verschwindet automatisch an anderen Orten.
• Sie können auch einen durchschnittlichen Druck in einem Wasserversorgungssystem zu einer obligatorischen Datenliste hinzufügen.

Wichtig: Nicht weniger wichtig ist die Einhaltung des Installationssystems. Denn wenn der Neigungswinkel oder zu viele Windungen und Verriegelungsmechanismen nicht beachtet werden, steigen die Energiekosten und der Durchsatz sinkt.

Wir werden gleich sagen, dass die Berechnung des Durchsatzes einer Wasserleitung mit mathematischen Formeln eine ziemlich komplizierte Aufgabe ist. Um genaue Werte zu erhalten, müssen fundierte Fachkenntnisse vorhanden sein. Darüber hinaus müssen die Daten für die Berechnung in jedem Fall speziellen Tabellen entnommen werden. Zur Verdeutlichung geben wir im folgenden Foto ein Beispiel für die Lösung eines ähnlichen Problems.

Es wurde nun eine ganze Reihe von Tabellen entwickelt, die ausreichend genaue Daten über das pro Zeiteinheit durchströmbare Flüssigkeitsvolumen enthalten, beispielsweise die Shevelev-Tabellen. In diesen Materialien kann man nicht nur Daten zu Stahlsystemen finden, sondern auch Berechnungen zu allen vorhandenen Materialien, aus denen Wasserleitungen montiert werden können.

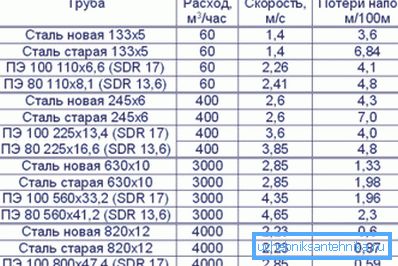

Dies sind vor allem alle Arten von Polymeren, NE-Metalle, Glas und sogar Asbestzement. Das Foto unten zeigt ein Beispiel für eine solche Tabelle.

In unserem fortschreitenden Zeitalter sind jedoch die speziellen Programme im Internet, die sogenannten Online-Rechner, am leichtesten zugänglich. Sie sind so zusammengestellt, dass jeder dies tun kann, ohne die für ihn interessanten Informationen schnell zu erhalten. Für die Anweisung werden nur die Hände benötigt, um die angegebenen Merkmale zu erstellen, und Sie erhalten sofort das genaue Ergebnis.

Tipp: Sie können es jetzt in fast jedem normalen Baumarkt noch einfacher machen, vorausgesetzt, Sie erwerben Material von ihnen und berechnen gerne die Tragfähigkeit der Pipeline.

Wie wählt man den richtigen Durchmesser?

Der Durchmesser der Wasserversorgung wird als eines der Hauptmerkmale angesehen, da es unmöglich ist, die Kapazität des Rohrs zu berechnen, um den normalen Betrieb des Systems ohne diese Daten sicherzustellen. Sie können das System aus jedem Material montieren, der Hauptindikator bleibt jedoch der Durchmesser.

Wenn Sie, um Geld zu sparen, Rohre mit einem kleineren Durchmesser verwenden, dann verursacht die Flüssigkeit beim Durchlauf Turbulenzen, in der Sprache der Profis Turbulenzen. Dieses Phänomen ist durch geringe Vibrationen und erhöhte Geräusche gekennzeichnet. Dadurch versagen die Verbindungselemente des Systems und die Rohrleitungen selbst schnell.

Der Durchschnittswert der Wassergeschwindigkeit im System, der bei der Berechnung berücksichtigt wird, beträgt etwa 2 Meter in einer Sekunde. Darüber hinaus ist, wie bereits erwähnt, die Länge des Sanitärsystems von großer Bedeutung.

Die Abhängigkeit des Durchmessers der Länge

• Bei stabilem Druck im kommunalen Wasserversorgungssystem genügt für die Installation der Strecke, deren Länge im Bereich von 10 m liegt, ein Durchmesser von 20 mm. Darüber hinaus gilt dieser Bereich im privaten Bau mit einer angemessenen Anzahl von Wasserverbrauchsstellen als optimal.
• Für die Strecke, deren Größe zwanzig Meter erreichen kann, wird bereits empfohlen, einen Querschnitt von 25 mm zu verwenden.
• Bei Systemen mit einer Länge von 30 bis 50 m müssen Rohre mit einem Querschnitt von 32 mm verwendet werden.
• Systeme mit einem Innenquerschnitt von 50 mm werden für Wasserleitungen von 50 bis 200 m verwendet.
• Rohre mit einem Querschnitt von 100 mm dienen zur Verlegung von Autobahnen im privaten Sektor oder zur Stromversorgung des Verteilersystems von mehrstöckigen Gebäuden.

Es ist auch wichtig, die Anzahl der gleichzeitigen Arbeitspunkte zu berücksichtigen. Es wird davon ausgegangen, dass bis zu 5 Liter Wasser pro Minute durch einen Hahn im Haus laufen können. Aus diesem Wert muss der Verbrauch für ein Haus oder eine Wohnung berechnet werden.

Es gibt viele verschiedene Punkte für den Wasserbedarf im Haus, aber wenn die Einwohnerzahl gering ist, kann die Berechnung des Wasserverbrauchs stark vereinfacht werden.

Ein paar Worte zur Dimension

Der Durchmesser der Installationsstrukturen kann durch unterschiedliche Werte angegeben werden. Menschen, die weit von sanitären Bedingungen entfernt sind, sind es gewohnt, alles mit dem traditionellen metrischen System in Millimetern, Zentimetern oder Metern zu messen. Experten charakterisieren jedoch oft den Querschnitt des Rohres in Zoll, nur Kupfer- und Aluminiumprodukte werden immer in Millimetern gemessen.

Wir gehen nicht auf den Ursprung dieser Klassifizierung ein, wir sagen nur, dass 1 Zoll als 25,4 mm betrachtet wird. In der Dokumentation können sie durch Anführungszeichen angegeben werden, also 1 = 25,4 mm. Zwischenabschnitte werden traditionell durch Bruchteile bezeichnet, beispielsweise 1/2 bis einen halben Zoll (12,7 mm) oder 3/4 bis drei Viertel eines Zolls (19 mm).

Das Video in diesem Artikel zeigt Beispiele für Berechnungen.

Fazit

Der Preis für einige Arten von Rohren kann ziemlich hoch sein, aber es ist überhaupt nicht notwendig, Qualität zu sparen. Wenn Sie die Berechnung der Kapazität der Rohrleitung korrekt durchführen, können Sie das System mit einem zulässigen Querschnitt zu einem angemessenen Preis montieren (siehe auch Artikel Rohrverbindung: Rohrleitungen und Stahlkonstruktionen).
