Hausgemachte schlitten für ein schneemobil aus

Polymerrohre sind ein vielseitiges Material, das sich hervorragend zur Anordnung von Wasserversorgungs-, Abwasser- und Heizungssystemen in einem Haus oder einer Wohnung eignet. In den Händen eines Heimwerkers, der eine bemerkenswerte Vorstellungskraft hat und ein unwiderstehlicher Wunsch, etwas selbst zu tun, können PVC-Teile zu komplizierten, aber nicht weniger nützlichen Produkten werden. Zum Beispiel in einem Schlitten für ein Schneemobil aus Kunststoffrohren, dessen Herstellungsprozess unten diskutiert wird.

Sorten von Schlittenanhänger

Es sei darauf hingewiesen, dass Sie kein Universalmodell finden werden.

Der von Ihnen benötigte Schlitten wird von vielen Faktoren beeinflusst:

• die Besonderheit der zu überwindenden Route;
• Höhe und Dichte der Schneedecke;
• Geländemerkmale und so weiter.

Betrachten Sie einige der häufigsten Arten.

Fracht

Das Design dieser Schlitten ist ziemlich kompliziert. Zum Gleiten werden Skier verwendet, die mit Stoßdämpfern mit dem Rahmen verbunden werden können. Es gibt Varianten für den Transport schwerer und übergroßer Fracht.

Manchmal wird eine spezielle Kiste auf dem Frachtschlitten platziert, mit der Sie lange touristische Reisen unternehmen können.

Der Hauptvorteil des Frachtschlittens ist die große Tragfähigkeit und die ausgezeichnete Manövrierfähigkeit. Diese Parameter hängen von der Größe des Rahmens ab (je breiter, desto stabiler der Schlitten) und der Fläche der Gleitfläche (der Art der verwendeten Läufer).

Es ist auch wünschenswert, dass sich die Plattform hoch auf dem Schnee befindet. So wurde die Ladung vor Nässe geschützt. Machen Sie die Schlitten aber nicht zu hoch, da sie sonst bei Kurvenfahrten oft umkippen.

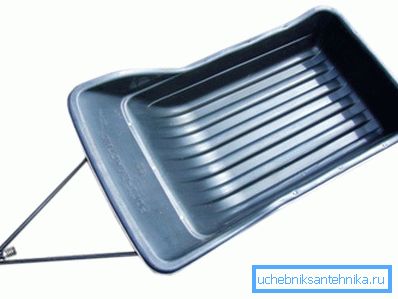

Volokushi

Eine sehr häufige Art von Schlitten. Ihr Design ist extrem einfach. Sie werden in allen touristischen Fachgeschäften verkauft und sind relativ preiswert.

Volokushi haben einen großen Nachteil - aufgrund ihrer Eigenschaften beschädigen sie oft die Vorderkante und die Anhängerkupplung.

Die Vorteile liegen jedoch auf der Hand:

• geringes Gewicht
• niedriger Schwerpunkt;
• schnelles Be- und Entladen von Gepäck;
• Mangel an Erfrierungen
• die Fähigkeit, eine kleine Ladung auf dem Wasserweg zu transportieren.

Volokushi sind absolut nicht dazu gedacht, Menschen zu transportieren. Die gesamte Oberfläche des Körpers ist in Kontakt mit Schnee, daher ist es nicht möglich, Stoßdämpfer zu installieren. Im Gegensatz zu den Modellen mit Ski nehmen diese Schlitten außerdem den Einfluss von Steinen, Schneeverwehungen und Unregelmäßigkeiten im gesamten Rumpf wahr, was sich zweifellos auf den Komfort auswirkt.

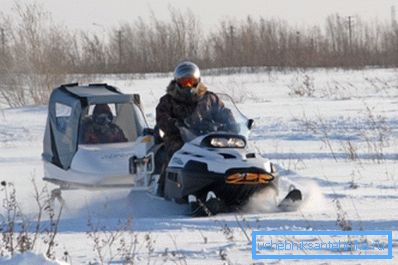

Passagier

In unserem Land gibt es nur wenige, da keine geeignete Infrastruktur vorhanden ist (ausgebaute Schneespuren und Parkplätze). Diese Schlitten werden oft von Liebhabern des Winterfischens selbst hergestellt.

Sie sind ein Kunststoff- oder Sperrholzkoffer, der auf Kufen montiert ist. Die Kabine kann mit einer Heizung und Beleuchtungseinrichtungen ausgestattet werden.

Der Nachteil ist viel Gewicht, da für den Transport leistungsstarke Schneemobile verwendet werden müssen, die mit einem Viertakt-Antriebsstrang ausgestattet sind.

Die Designmerkmale des Schlittens

Vor Baubeginn ist es notwendig herauszufinden, aus welchen Grundelementen die Schlitten bestehen. Tatsache ist, dass der Herstellungsprozess mehrere Stufen umfasst, in denen sich jeweils ein geknoteter Teil befindet.

Es ist notwendig, dass Sie den Zweck eines jeden verstehen:

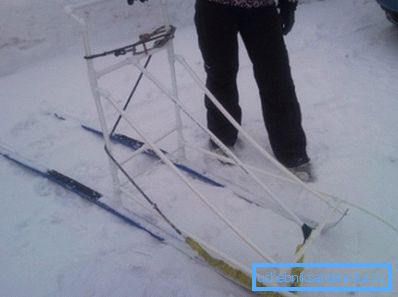

1. Der Hauptteil jedes Schlittens ist der Rahmen, der das grundlegende Stützelement für die gesamte Struktur darstellt. Es sollte so dauerhaft sein, wie es von ihm abhängt:

• Sicherheitsbedienung von selbst gemachten Schlitten;
• die Dauer des störungsfreien Betriebs;
• die Zuverlässigkeit des Geräts als Ganzes.

In Anbetracht dessen, dass der Schlitten für ein Schneemobil unter schwierigen Bedingungen verwendet wird, muss der Rahmen von negativen Umgebungstemperaturen sowie Schlägen, denen der Schlitten während der Fahrt durch einen Wald oder Strauch ständig ausgesetzt ist, gut toleriert werden.

Andernfalls werden Sie unangenehm überrascht sein, wenn die beladenen Schlitten während der Fahrt auseinander fallen und Ihr gesamtes Hab und Gut in den Schnee inmitten einer Waldlichtung werfen.

1. Das zweite wichtige Element sind die Läufer. Die Robustheit ist auch hier sehr wichtig, ein weiteres wichtiges Detail ist die einfache Bedienung. Hängt davon ab, ob der Schlitten bei Kurvenfahrten umkippt oder nicht.

Der letzte Punkt - die Größe der Struktur. Dieser Parameter wird individuell anhand der mit seiner Hilfe zu lösenden Aufgaben ausgewählt.

Schlitten können klein sein, aber manövrierfähig und leicht. Oder es handelt sich um ein solides, robustes Design, das erhebliche Lasten aufnehmen kann. Du entscheidest.

Schlittenfahren

Werkzeuge und Materialien

Wenn Sie sich für die Größe entschieden haben, können Sie mit der Arbeit beginnen.

Um Schlitten für PVC-Schneemobile herzustellen, benötigen Sie folgende Werkzeuge und Materialien:

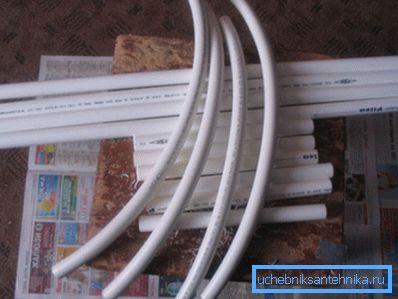

• Polymerrohre für Schlitten (sie werden im Laden gekauft, Sie können aber auch alte verwenden, die bei der Reparatur oder Demontage eines gebrauchten Sanitärsystems übrig sind);
• Bügelsäge oder Spezialschere zum Schneiden von Kunststoffrohren;

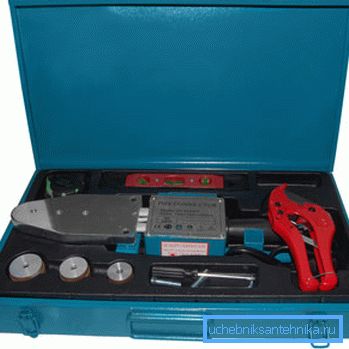

• Apparate zum Schweißen von Rohren und Formstücken;
• industrieller Haartrockner, mit dem erhitzt wird, und Kunststoffrohre biegen;
• scharfes Metallarbeitsmesser;
• Schleifen von Papierfeilen;
• Markierung zum Markieren von Teilen;
• Bolzen und Muttern zur Befestigung von Teilen;
• Metallecken, die die Schlüsselpunkte der Montage verstärken.

Arbeitsauftrag

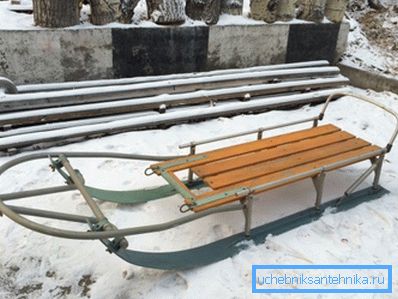

Aus Kunststoffrohren lassen sich Schlitten einfach mit eigenen Händen herstellen. Der Preis für das Material ist niedrig, wodurch Sie viel Geld sparen können, das Sie beim Kauf von vorgefertigten Modellen, die in Fachgeschäften verkauft werden, ausgeben würden.

Die Anweisungen für die Herstellung bestehen aus mehreren aufeinander folgenden Schritten:

1. Als erstes müssen Sie die Leitungen an den Rohren anbringen, mit denen sie geschnitten werden.. Die sorgfältige Beachtung der Größen muss besonders beachtet werden. Andernfalls bleiben die Schlitten asymmetrisch und die Arbeit muss erneuert werden. Rohrenden sollten mit Formstücken verschmolzen oder verbunden werden. Wenn Sie dies nicht tun, können Sie die Enden der Teile in einem Winkel von 45 Grad abschneiden und den Rahmen mit Metallecken befestigen.

1. Da der Schlitten normalerweise rechteckig ist, benötigt der Rahmen zwei lange und zwei kurze Teile.. Nach dem Markieren und Schneiden müssen die Enden sorgfältig mit Schleifpapier oder -feile gereinigt werden.
2. Danach wird der Rahmen auf eine Werkbank oder einen Boden gestellt und erneut auf Übereinstimmung mit den Konstruktionsmaßen geprüft.. Dann wird das Schweißen durchgeführt. Wenn Sie keinen speziellen Lötkolben haben, können Sie mit Schrauben und Muttern bügeln. Um in diesem Fall Festigkeit zu verleihen, werden Metallecken verwendet.

Tipp! Die Verwendung des Schweißgeräts ist vorzuziehen. Damit erhalten Sie eine stärkere Verbindung und die Zeit zur Arbeit wird weniger dauern. Wenn Sie kein spezielles Werkzeug kaufen möchten, können Sie es in einem Baumarkt mieten.

1. Um dem Rahmen Kraft zu geben (besonders wenn Sie einen Frachtschlitten machen), muss er mit zusätzlichen Querträgern verstärkt werden.. Zu diesem Zweck müssen Sie mehrere Rohrstücke geeigneter Länge abschneiden und deren Enden mit einer Feile bearbeiten, wobei sich eine ovale Form ergibt, die dem Rohrdurchmesser entspricht. Ferner werden sie in Form von Abstandshaltern in den Rahmen eingesetzt und mit Metallecken verschmolzen oder fixiert. Denken Sie daran, dass die Qualität und Gründlichkeit der Rahmenmontage von der Stärke des Schlittens abhängen.

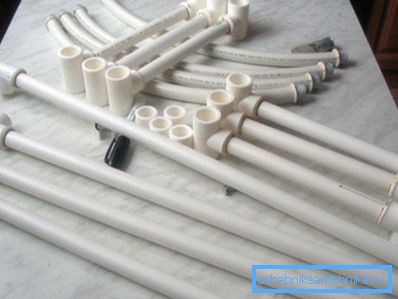

2. Die nächste Stufe - die Herstellung von Gestellen. Die Höhe des Schlittens über der Schneehöhe hängt von seiner Länge ab. Es ist ratsam, die folgenden Nuancen zu berücksichtigen:

• zu hohe Schlitten rollen oft in Kurven aufgrund eines hohen Schwerpunkts um;
• Eine Plattform auf niedrigen Regalen ist schlecht für den Tiefpass, und die darauf befindliche Ladung wird nass.

Tipp! Die optimale Höhe des Schlittens liegt zwischen 20 und 30 cm, und diese Länge sollte der Ständer sein, der den Rahmen mit den Läufern verbindet.

1. Die Anzahl der Abstützungen hängt von der Länge des Schlittens ab. Um Haltbarkeit und Zuverlässigkeit zu gewährleisten, muss jedoch mehr getan werden.. Es ist wünschenswert, dass auf jeder Seite 6-8 Teile montiert werden. Sie sollten auch mit einer Feile (mit kreisförmigem Querschnitt) verarbeitet werden, um eine engere Anpassung an den Rahmen zu erreichen. Versuchen Sie während des Arbeitsprozesses ständig den Teil bis zum Ort des Schweißens. Die Unterseite der Racks kann unterschiedlich sein:

• flach - wenn Sie planen, flache breite Läufer zu verwenden (z. B. aus geschnittenen Polymerrohren großer Größe);
• halbrund - wenn die Schlitten des Schlittens rund sind (aus gewöhnlichen Kunststoffteilen mit kleinem Durchmesser).

1. Am Ende der Passung werden die Pfostengrößen der Läufer mit einem Lötkolben oder Ecken am Rahmen befestigt.. Stellen Sie sicher, dass alle reibungslos und ohne Verzerrungen eingestellt wurden.
2. Nun kamen die Läufer an die Reihe. Bestimmen Sie dazu ihre Form. Der einfachste Weg, um runde Skier aus gewöhnlichen Pfeifen herzustellen. Diese Option ist jedoch weniger komfortabel, da der Schlitten oft durch die Schneekruste fällt und sich schlecht dreht.

Selbstgemachte Schlitten aus Kunststoffrohren mit flachen Skiern sind stabiler und wendiger. Bei Kurvenfahrten mit hoher Geschwindigkeit kippt das Schneemobil nicht zur Seite.

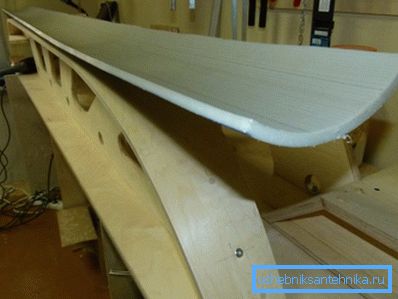

1. Um aus runden Rohren flache Skier herzustellen, müssen sie der Länge nach geschnitten und begradigt werden.. Verwenden Sie dazu einen Gebäudetrockner. In extremen Fällen kann das Teil auch über offenem Feuer erhitzt werden, dies sollte jedoch vorsichtig erfolgen, da der Kunststoff schmelzen kann. Erwärmen Sie die Pfeife mit einem Fön. Außerdem müssen Sie ein Brett mit einer Ladung beladen und vollständig abkühlen lassen. Der vordere Bogen wird auf die gleiche Weise gemacht.
2. Damit die Schlitten durch tiefen Schnee fahren können, muss die Biegung der Skier groß gemacht und das obere Ende am Rahmen befestigt werden, so dass ein Halbkreis entsteht. Auf dem Rahmen können Sitz, Box für den Transport von Sachen und anderes Zubehör Ihrer Wahl installiert werden.

Vergessen Sie nicht, die Deichsel zu befestigen, mit der der Schlitten auf das Anhängerfahrzeug montiert wird.

Tipp! Es wird empfohlen, eine einfache elektrische Schaltung mit einer Glühlampe zu montieren und zu installieren, die auf dem Armaturenbrett montiert ist. Wenn der Schlitten aus der Anhängerkupplung entfernt wird, öffnet sich die Kette, was durch das beleuchtete Licht signalisiert wird. So verlieren Sie den Schlitten beim Fahren im Wald nicht.

Fazit

Neben dem Schneemobilanhänger können auch Kinderschlitten auf dieselbe Weise hergestellt werden. Es ist nur notwendig, die richtige Größe zu wählen. Weitere Informationen finden Sie im Video in diesem Artikel.
