Die wassermenge in der rohrleitung und im gesamten

Die Frage nach der Berechnung der Wassermenge in einer Rohrleitung stellt sich beim Entwurf verschiedener Systeme, die auf einer Rohrleitung basieren. Berechnen Sie beispielsweise den ungefähren Wassergehalt, der für die Planung eines autonomen Heizsystems erforderlich ist.

Wenn die autonome Heizung in einem Landhaus fast fertig ist, müssen Sie die Berechnungen starten, um die genauen Daten zu erhalten, die für die Auswahl des Rohrdurchmessers und des entsprechenden Modells des Hydroakkumulators erforderlich sind. Auch hier ist es unmöglich, auf die korrekte Berechnung des Flüssigkeitsvolumens in der Rohrleitung zu verzichten, wenn Sie dem Kühlmittel Frostschutzmittel hinzufügen oder das System vollständig mit Frostschutzmittel füllen müssen.

Die Notwendigkeit einer ordnungsgemäßen Wasserzählung im Heizungssystem

Die Frage ist, ist das Wasservolumen im Meter eines Rohrs so wichtig, wenn es möglich ist, Flüssigkeit in das System zu füllen, bis es bis zum Hals gefüllt ist.

Es stellt sich heraus, dass die Notwendigkeit genauer Berechnungen offensichtlich ist. Darüber hinaus muss das Volumen in einigen Fällen nicht nur in Rohren, sondern auch in Heizkörpern gezählt werden. Wenn Sie beispielsweise ein Heizungssystem planen, benötigen Sie genaue Informationen über die Kühlmittelmenge, um einen Kessel mit den entsprechenden Leistungsparametern auswählen zu können.

Ein weiterer Grund für die korrekten Berechnungen ist der Einsatz von Pumpausrüstung. In diesem Fall ist es erforderlich, die Menge des transportierten Mediums in einer Menge von so vielen Kubikmetern pro Zeiteinheit zu kennen.

Wenn Sie die richtige Wassermenge in verschiedenen Rohren kennen, können Sie nicht nur die geeigneten Rohrgrößen auswählen, sondern auch die erforderliche Pumpenleistung.

Berechnung des Kühlmittelgehalts in der Rohrleitung

Trotz der Tatsache, dass Sie den Rechner für die Wassermenge in der Rohrleitung verwenden können, ist es besser, solche Berechnungen selbst durchzuführen (lesen Sie auch den Artikel Durchmesser von Polypropylenrohren: alles, was Sie für Anfänger wissen müssen).

Tatsache ist, dass die automatisierte Kalkulation mit gemittelten Algorithmen durchgeführt wird. Wenn Sie sich jedoch selbst zählen, können Sie die Konfigurationsfunktionen der Pipeline und andere Nuancen berücksichtigen, die der Online-Rechner nicht berücksichtigen kann.

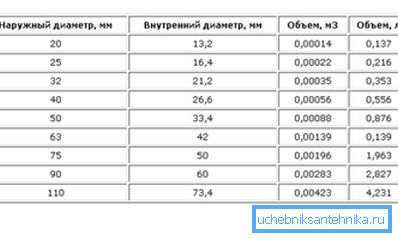

• Bevor Sie die Wassermenge in der Rohrleitung berechnen, müssen Sie wissen, dass der Innenraum des Sanitärsystems ein Zylinder von großer Länge ist.
• Da wir wissen, wie groß ein Zylinder ist, wenden wir die aus den Physiklektionen bekannte Formel an: V =? * R? * H, wobei:

V ist das Volumen des Zylinders;

? - 3,14 (pi-Zahl);

R ist der Radius;

H - Höhe

• Eine andere Formel ist nützlich, wenn Sie die Fläche der Basis des Zylinders kennen: V = S * H, wobei S die Fläche der Basis und H die Höhe ist.

Wichtig: Wenn Sie die Rohrleitung in Form eines verlängerten Zylinders darstellen, müssen Sie verstehen, dass H nicht die Höhe, sondern die Länge der Rohrleitung ist, deren Kapazität in Liter berechnet werden sollte.

Berechnung des Kühlmittelgehalts nicht nur in der Pipeline, sondern auch im gesamten System

Die Frage, wie das Innenvolumen der Rohre getrennt von der Heizungsanlage berechnet werden kann, lohnt sich selten. Häufiger ist es erforderlich, eine Berechnung unter Berücksichtigung der Heizbatterien des Kessels und des Ausdehnungsbehälters durchzuführen, sofern dies in dem verwendeten System vorgesehen ist.

Anweisungen für die Berechnung in diesem Fall lauten wie folgt:

• In der Anfangsphase messen wir die Länge der Pipeline, ohne den Hydroakkumulator (Batterien) zu berücksichtigen.. Nachdem wir uns für die Länge entschieden haben, betrachten wir das Volumen gemäß der Formel V =? * R? * H, wobei "H" die Länge ist, die wir zuvor gemessen haben.

Natürlich ist die resultierende Zahl nur annähernd, aber die Differenz in Nenn- und Arbeitsvolumen des Systems kann ausgeglichen werden, wenn es mit Kühlmittel gefüllt wird.

• In der nächsten Stufe betrachten wir, wie groß der Heizkörper ist.

Es ist kein Geheimnis, dass Batterien unterschiedlicher Größe auf einer Baustelle verwendet werden können, was durch verschiedene Parameter der Räumlichkeiten erklärt wird. Deshalb wird die Berechnung nicht am gesamten Kühler durchgeführt, sondern an jedem einzelnen Abschnitt.

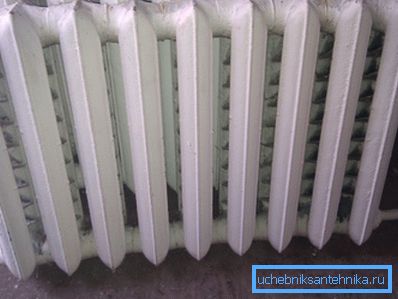

Diese Methode ist relevant für Kühler aus Gusseisen und Aluminium, die normalerweise in Abschnitte unterteilt sind. Um jeden Abschnitt zu füllen, benötigen Sie in der Regel mindestens 1,5 und nicht mehr als 2 Liter.

Wenn Sie Bimetall- oder Stahlbatterien mit eigenen Händen installieren möchten, prüfen wir die Verpackungsparameter oder das Produkt selbst.

• Die Kapazität anderer Geräte, einschließlich des Heizkessels und des Gemüsetanks, wird gemäß den Passdaten oder Bezeichnungen bestimmt, die auf dem Koffer aufgedruckt sind.

Wenn für den Ausgleichsbehälter keine Begleitdokumentation vorhanden ist, können Sie diesen Behälter mit Wasser füllen und dann den gesamten Inhalt in einen Messbehälter ablassen und so das Volumen bestimmen.

Wichtig: Bei der Berechnung der Kühlmittelmenge im Heizungssystem muss berücksichtigt werden, aus welchem ​​Material die Rohre bestehen. Zum Beispiel sind die Wände von Stahlprodukten um eine Größenordnung dünner als die Wände von Polypropylenanaloga mit scheinbar gleichem Durchmesser.

Konstruktionsmerkmale geschlossener Heizsysteme

Wir stellen sofort fest, dass die Anweisungen zur Durchführung von Berechnungen nur für Heizungsanlagen eines geschlossenen Typs relevant sind. Denn in geschlossenen Systemen ist die Kühlmittelmenge durch Konsistenz gekennzeichnet.

Um zu verstehen, wie sich das Wasser in geschlossenen Gebäuden verhält, und warum die zuvor vorgeschlagenen Berechnungsschemata erforderlich waren, sollten Sie die wichtigsten Modifikationen der autonomen Heizung in Betracht ziehen.

Eine autonome Heizungsanlage gilt als geschlossen, wenn die Kühlmittelmenge unverändert bleibt und sie von einer Umwälzpumpe angetrieben wird. Eine solche Änderung der Heizung ist in der Regel absolut hermetisch und das Kühlmittel steht nicht in Kontakt mit der Umgebung. Der Wasserdruck im Mischer variiert aufgrund der Wärmeausdehnung, wird jedoch durch den separat installierten Ausgleichsbehälter ausgeglichen.

Die meisten modernen Gasheizkessel sind jedoch mit integrierten Ausdehnungsbehältern ausgestattet, was die Konstruktion und Montage des Gesamtsystems erheblich vereinfacht. In diesem Fall ist es nicht sinnvoll, das Volumen des Tanks separat zu zählen, da die erforderliche Kühlmittelmenge in der Passdokumentation des Heizkessels angegeben ist.

Fazit

Jetzt wissen wir, wie man die Kühlmittelmenge im Heizungssystem richtig berechnet und es so anstellt, dass die Betriebskosten dieses Systems akzeptabel sind. Es gibt Fragen, die geklärt werden müssen (siehe auch den Artikel Die Berechnung des Durchmessers eines Heizungsrohrs ist ein wichtiger Schritt bei der Auslegung der Heizungsanlage).

In diesem Fall sehen Sie sich das Video in diesem Artikel an.
