Auswahl an profilrohren: wir wählen material in parametern

Beim Entwurf von Rahmengebäuden, kleinen architektonischen Formen und anderen Strukturen ist es für den Meister sehr wichtig, den Produktmix für ein Profilrohr gründlich zu studieren. Durch fließende Informationen können Sie genau die Elemente auswählen, die in ihren Dimensionen der Aufgabe am besten entsprechen.

Im Folgenden erfahren Sie, worauf Sie beim Kauf eines Stahlprofils achten müssen, und geben Beispiele für die am häufigsten verwendeten Arten.

Produktionstechnik

Nahtlose Technik

Bevor das Profilrohrsortiment nach GOST, das im Großen und Ganzen ein Referenzdokument ist, untersucht wird, lohnt es sich, die auf dem Markt verfügbaren Sorten dieses Materials zu analysieren. Wenn Sie sich auf die Fertigungstechnologie konzentrieren, müssen Sie nur zwei Klassen zuordnen: nahtlose und geschweißte Rohre.

Produkte, die in nahtloser Technologie hergestellt werden, zeichnen sich durch eine monolithische Wandstruktur aus, die dem Rohr bei gleicher Metallstärke eine wesentlich höhere Festigkeit verleiht. In diesem Fall ist der Preis des Materials natürlich etwas höher.

Der Herstellungsprozess selbst bestimmt weitgehend sowohl die zulässigen Abmessungen als auch die Betriebseigenschaften:

• Als Rohling werden quadratische oder rechteckige Stahlstäbe verwendet. Zur Herstellung von profilgewalzten Produkten werden in der Regel hochlegierte und nichtrostende Stähle eingesetzt.
• Die Stange wird in einem Ofen auf eine Temperatur oberhalb der Rekristallisation von Metall erhitzt, wonach ein inneres Loch darin hergestellt wird. Um dieses Loch zu formen, wird entweder eine Stechmaschine oder eine hydraulische Presse verwendet.

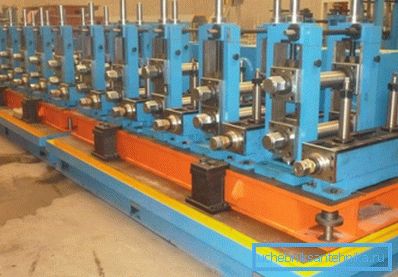

• Dann tritt die dickwandige Hülse in das Walzwerk ein, wo ihre Wände mit Hilfe von Rollen dünner werden und der innere Querschnitt auf den Nennquerschnitt reduziert wird. Während des Walzvorgangs kann sich das Teil zusätzlich erwärmen (Warmverformung) oder allmählich abkühlen (Kaltverformung).

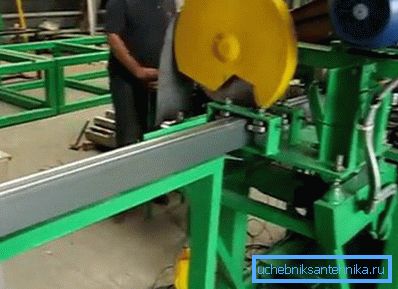

• Nach Beendigung des Formens wird die Endbearbeitung durchgeführt: Tempern, Abschrecken und Auftragen einer Korrosionsschutzbeschichtung usw. Dann werden die Rohre gemäß dem Messgerät in getrennte Stücke geschnitten.

Qualitätskontrolle ist auch eine obligatorische Stufe: Die Übereinstimmung der Hauptparameter (Querschnitt, Wandstärke usw.) mit den Standardwerten wird geprüft. In diesem Fall wird der Basisbereich des Profilrohrs gemäß GOST 30245 2003 sowie die genehmigte Toleranzliste als Basisdokument verwendet.

Geschweißte Technik

Entsprechend der geschweißten Technologie wird das Rohr anders hergestellt:

• Stahlblech wird zuerst in Streifen geschnitten. GOST 30245-2003 empfiehlt die Verwendung von Allzweckmaterialien, hochlegiert und kohlenstofffrei, wobei die Dicke der Wandstärke entspricht.
• Dann erreichen die Streifen den Falzabschnitt, auf dem aus einer speziellen Vorrichtung eine Schachtel bestimmter Größen gebildet wird.
• Als nächstes werden die Ränder des Kastens geschweißt, um ein geschlossenes Profil zu erhalten. Die Schweißnaht wird einem Abziehen mit einem Vorsprung von nicht mehr als 0,5 mm unterzogen.

• Alle folgenden Schritte werden wie bei der Herstellung eines nahtlos geformten Rohrs durchgeführt: Die Produkte werden verarbeitet, in Stücke geschnitten und einer Qualitätskontrolle unterzogen.

Beachten Sie! Die obigen Anweisungen sind typisch. In einigen Fällen, z. B. bei der Herstellung eines großen Profils oder bei der Verwendung bestimmter Materialien, können zusätzliche Vorgänge in den Prozess eingeführt werden.

Hauptabmessungen

Typisches Sortiment

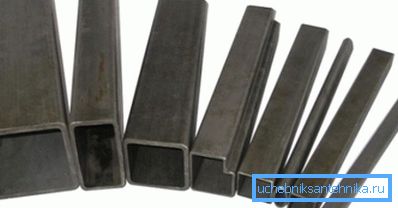

Einer der Vorteile des Profilrohrs, das den höchsten Bedarf an Baustoffen erklärt, ist eine breite Produktpalette. Eine eher einfache Produktionstechnologie ermöglicht es, Teile der unterschiedlichsten Abschnitte zu erhalten, was die Auswahl von Elementen für Strukturen erleichtert.

Die wichtigsten Parameter sind:

• Querschnitt oder Größe - das Verhältnis der Seitenlänge des Produkts.
• Wandstärke
• Spezifisches Gewicht - Gewicht eines Meters Rohr.

Beachten Sie! Das Gewicht und die Dicke der Wand sind direkt proportional: Bei gleicher Länge des Produkts und gleichem Querschnitt kann die Masse aufgrund dieses Parameters mehrmals abweichen.

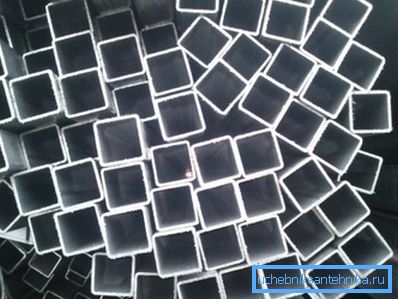

In Bezug auf die Länge sind die gängigsten Größen 6 und 9,5 m. Wenn Sie jedoch eine große Anzahl von Produkten bestellen, ist es möglich, Zuschnitte auf die exakte Größe zu produzieren - wir müssen also keine Zeit und Mühe aufwenden, um die Größe mit unseren eigenen Händen anzupassen.

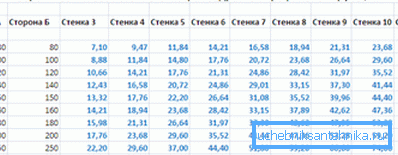

Nachfolgend finden Sie eine Tabelle mit dem Sortiment von Rohrformstücken aus verschiedenen Profilen. Anhand der Daten können Sie nicht nur das richtige Material finden, sondern auch ungefähr die Masse der Struktur berechnen:

Beachten Sie! Die Tabelle zeigt nur die Eigenschaften der am häufigsten verwendeten Produkte. Bei Verwendung anderer Standardgrößen müssen die in GOST angegebenen Werte eingehalten werden.

Die Verwendung von Rohren unterschiedlicher Abmessungen

Wenn wir über die Verwendung von Profilrohren bei der Konstruktion und Herstellung von Rahmenkonstruktionen auf Metallbasis sprechen, ist zu beachten, dass das Aufgabenspektrum sehr groß ist.

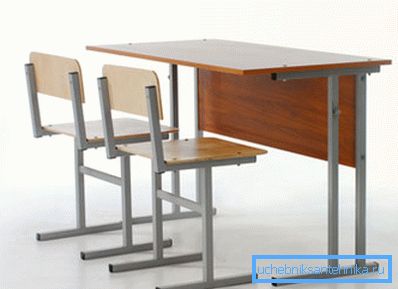

• Produkte mit kleinem Querschnitt wie Rohre 15x15, 20x15 oder 20x20 mm werden meistens für die Herstellung von Möbeln verwendet (erinnern wir uns alle an Schulstühle?) Oder um Zäune zu montieren. Die relativ geringe Größe der Teile, kombiniert mit einer ausreichend hohen Festigkeit, ermöglicht es, Strukturen zu schaffen, die leicht genug und belastungsfest sind.

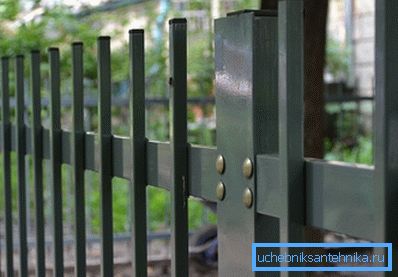

Beachten Sie! Ein weiterer Vorteil ist die geringe Breite des Profils: Die Verwendung solcher Elemente beim Zusammenfügen von Hecken, Geländern und anderen ähnlichen Konstruktionen ermöglicht die Minimierung des Lichtstromverlusts.

• Die gebräuchlichsten Rohre haben einen mittleren Querschnitt: Quadrat 30x30, 40x40 und 60x60 mm sowie rechteckig - 20x30, 20x40 mm usw.. Sie werden für den Bau von leichten Rahmenkonstruktionen (Gewächshäuser, Markisen, Pavillons), für den Bau leicht belasteter Tragelemente (Zaunpfosten, Stützen, Lichtstützen) gekauft. Oft werden ähnliche Teile auch als interne Basis für Ziegelsäulen verwendet.
• Im Maschinenbau werden häufig „flache“ Varianten (von 20x40 bis 30x80 mm) verwendet. Solche Rohre zeichnen sich durch ein optimales Verhältnis von Masse und mechanischer Festigkeit aus.

• Beim Bau von Kapitalgebäuden werden erhöhte Anforderungen an die Betriebsparameter aller Teile gestellt, da für tragende Konstruktionen Elemente ab 60x60 mm verwendet werden. Natürlich zeichnen sie sich durch eine relativ große Masse aus und kosten viel, aber auf jeden Fall macht der Stärkegewinn solche Investitionen völlig berechtigt.

Sie sehen, ein breites Spektrum an Walzprodukten macht es sehr vielseitig - es ist schwierig, eine Konstruktionsaufgabe für eine Lösung zu finden, die solche Produkte nicht verwenden könnte.

Fazit

Nach Prüfung aller verfügbaren Größen und Kenntnis des Gewichts von 1 m des Profilrohrumfangs werden wir genau die Informationen erhalten, die wir in der Planungsphase der Konstruktion benötigen (siehe Artikel Edelstahlrohre - Harmonie von Stärke und Schönheit).

Deshalb sollten Sie GOST vor Beginn der Arbeit lesen. Weitere Informationen finden Sie in diesem Artikel.
