Wie notwendig ist ein rückschlagventil für abwasser und wo

Der beste Indikator für die Qualität und den ununterbrochenen Betrieb von Hausabwasser ist der hohe Durchsatz. Sobald sich an einer der Stellen eine Verstopfung bildet, können die verschmutzten Abflüsse nicht vollständig in den aufnehmenden Sammler abfließen, wodurch der Wasserstand ansteigt und die Flüssigkeit durch die Abflussöffnungen in das Innere des Raumes fließt. Um dies zu verhindern, ist am Auslass jedes Sanitärgeräts ein Rückschlagventil für die Kanalisation von 50 mm und am Anschlusspunkt des Kollektors an das zentrale Steigrohr ein Rückschlagventil mit einem Durchmesser von 110 mm installiert.

Installieren Sie ein Rückschlagventil im Abwasserkanal.

Die Verwendung eines Rückschlagventils im Abwasserkanal

Um die Frage zu klären, warum ein Rückschlagventil erforderlich ist, werden in diesem Artikel verschiedene Modelle solcher Geräte für den Einsatz in häuslichen Abwassersystemen untersucht.

Darüber hinaus wird eine detaillierte Anleitung präsentiert, in der die am besten geeigneten Stellen für die Installation dieses Geräts angegeben sind. Außerdem werden alle Funktionen der Installation und der weiteren Wartung beschrieben.

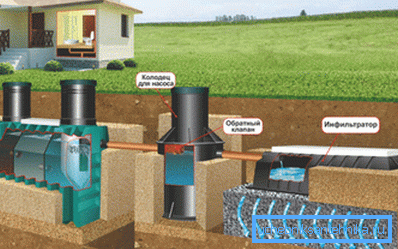

Das Installationsdiagramm des Geräts im autonomen Abwassersystem.

Gerätezuordnung

Die meisten Haussysteme für die Sammlung und Entsorgung von Abwasser arbeiten nach dem drucklosen Prinzip, dh das Wasser in seinem Inneren bewegt sich aufgrund der natürlichen Neigung der Rohrleitungen im Abwassernetz durch die Schwerkraft. Wenn das Wasser an irgendeiner Stelle auf ein Hindernis trifft, steigt der Pegel an, füllt das gesamte System und bewegt sich in die entgegengesetzte Richtung, bis es einen anderen Ausweg findet.

Meist befindet sich dieser Ausgang in der Erdgeschosswohnung eines mehrstöckigen Gebäudes oder bei örtlichen Verstopfungen bei Sanitärgeräten mit einer geringen Anordnung von Ablauflöchern (Badewanne, Duschkabine).

Wie bereits aus dem Namen hervorgeht, werden verschiedene Modelle des Rückschlagventils in Abwassersystemen eingesetzt, um den Rückfluss von Abwasser bei widrigen Bedingungen zu verhindern.

Der Rückfluss von Wasser in einem drucklosen System kann in den meisten Fällen durch folgende Faktoren verursacht werden:

  1. Verstopfung des Abwassersystems als Folge des Spülens von großen Abfällen, Speiseresten, Lumpen, Windeln und anderen festen Siedlungsabfällen in die Toilette. Je niedriger sich die Etage in einem Hochhaus befindet, desto anfälliger für Überschwemmungen durch Verstopfung.

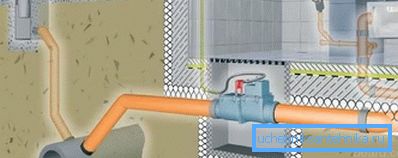

Installationsschema des Geräts im Abflussverteiler eines Landhauses.
  1. Die Nichteinhaltung des Neigungswinkels der Abwasserrohre kann im Laufe der Zeit auch zu einer Abnahme des inneren Abschnitts und zur Bildung von Verstopfungen führen. Eine zu geringe Neigung führt nicht zu einer ausreichenden Wassergeschwindigkeit, die erforderlich ist, um Fettablagerungen und feste Partikel von den Wänden der Abwasserrohre zu entfernen. Gleichzeitig führt ein zu steiler Winkel zu einer starken Erhöhung der Wassergeschwindigkeit, bei der der Müll nicht weggenommen werden kann, sondern nur gewaschen und von oben umgangen wird.
  2. Werden Sturm-, Hochwasser- und Fäkalien-Abwassersysteme in einem System mit starken Regenfällen oder Langzeitniederschlägen zusammengefasst, ist ein erheblicher Anstieg des Wasserspiegels möglich, der bei Fehlen eines Rückschlagventils zu einem Eintritt in die Sanitärgeräte im privaten Sektor führen kann.
  3. In autonomen Systemen zur Nutzung häuslicher Abwässer können saisonale Änderungen des Grundwasserspiegels sowie Überschwemmungen des Klärbehälters bei starken Regenfällen oder Überschwemmungen die Ursache für die Umkehrung des Abwassers sein.

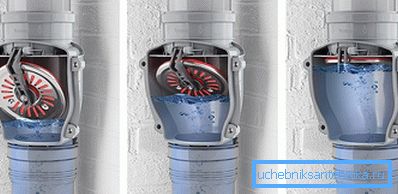

Das Foto zeigt das Funktionsprinzip eines Rückschlagventils in einer vertikalen Steigleitung.

Tipp! Ein weiteres Argument für den Einbau eines Rückschlagventils ist, dass ein solches Gerät verhindert, dass Nagetiere, Ratten und andere Schädlinge aus dem Abwassersammler in den Raum gelangen.

Funktionsprinzip

In den meisten Fällen bestehen Rückschlagventile aus Metall oder PVC-Kunststoff, in Haushaltssystemen sind Kunststoffmodelle jedoch am häufigsten.

Trotz der Vielfalt derartiger Geräte in ihrem Betriebsprinzip können alle Abwasser-Rückschlagventile in zwei Typen unterteilt werden.

  1. Der Metall-Flanschkugelhahn kann aus Gusseisen, Stahl oder Messing bestehen.. Die Verriegelungseinrichtung ist in diesem Fall eine federbelastete Metallkugel, die sich in einer Hülse größeren Durchmessers befindet. Im Normalmodus strömt das Wasser leise an der Kugel vorbei und im Gegenstrom drückt Abwasser die Kugel auf den Ventilsitz, wodurch der innere Abschnitt des Rohrs vollständig blockiert wird.
  2. Das Tellerventil besteht üblicherweise aus starrem PVC-Kunststoff und wird meistens in moderne Abwassersysteme von Polymerrohren eingebaut.. Grundlage seiner Arbeit ist eine Kunststoffplatte mit Gummidichtung, die frei an einem Hebelscharnier im Gehäuse hängt. Im Normalbetrieb wird die Platte unter ihrem Eigengewicht gegen den Sattel gedrückt und stört den freien Abwasserfluss nicht. Bei Flüssigkeitsrückzug wird die Platte unter Druck vom Kopf gegen den Sattel gedrückt und schließt den inneren Abschnitt des Rohrs hermetisch ab. Nachdem der Druck auf der Rückhalteseite reduziert wurde, wird die Platte freigegeben und das Ventil wechselt automatisch in den Normalbetrieb.
Das Gerät und das Funktionsprinzip des Kugelrückschlagventils.

Tipp! Die einfache Installation und der niedrige Preis der Schutzeinrichtungen machen die Installation von Abwässern für die Eigentümer von Wohnungen, die sich unter der dritten Etage befinden, zwingend erforderlich.

Installationsorte

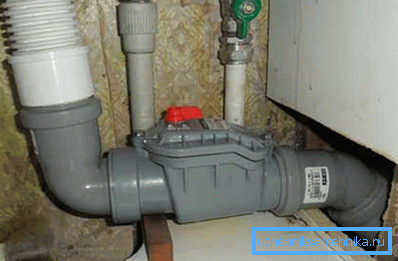

Kanalrückschlagventile sind in verschiedenen Ausführungen erhältlich und unterscheiden sich in Größe, Durchflusskapazität und Durchmesser der angeschlossenen Rohre. Zum vollständigen Schutz des Abwassersystems wird der Einbau von Rückschlagventilen am Austrittsort des horizontalen Abwasserkanals von jedem einzelnen Steigrohr (in der Küche, im Badezimmer, im Badezimmer) durchgeführt.

Um zu verhindern, dass das Abwasser innerhalb des Hauses oder der Wohnung vor Ort überläuft, wird empfohlen, eine zusätzliche Schutzvorrichtung am Auslass jedes Sanitärgeräts zu installieren.

  1. Für die Installation am Auslass verschiedener Sanitärarmaturen (Badewanne, Spüle, Dusche) wird am häufigsten ein kleines Rückschlagventil mit Kunststoff-Verbindungsrohren mit einem Durchmesser von 50 mm verwendet.
  2. Als allgemeine Schutzvorrichtung gegen das Eindringen von Wasser aus einem vertikalen Steigrohr wird ein Rücklaufventil v115 für PVC-Rohre mit einem Durchmesser von 110 mm verwendet.
  3. Die Installation einer Sicherheitsvorrichtung ist auch erforderlich, wenn ein Abschnitt mit einem umgekehrten Neigungswinkel der Abwasserrohre im System vorhanden ist. In diesem Fall wird es am tiefsten Punkt eines solchen Abschnitts installiert.

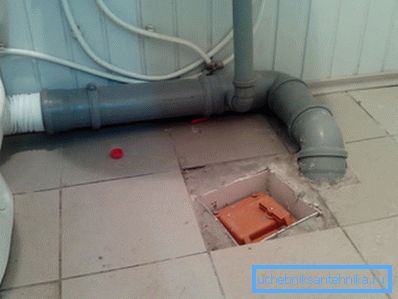

Wenn Sie einen Installationsort auswählen, müssen Sie für die geplante Wartung und Reparatur freien Zugang zum Gerät haben.

Tipp! Neben horizontalen Kollektoren ist die Installation einer Schutzeinrichtung an einer vertikalen Steigleitung zulässig. Gleichzeitig ist bei der Montage darauf zu achten, dass der Pfeil auf dem Körper mit der Bewegungsrichtung des Abwassers übereinstimmt.

Installation und Wartung

Der Einbau von Schutzeinrichtungen in ein vorhandenes Abwassersystem bereitet keine besonderen Schwierigkeiten. Bei solchen Arbeiten müssen jedoch einfache Regeln und Empfehlungen beachtet werden.

  1. Der Querschnitt der Abwasserrohre und die Intensität der Sanitärausrüstung müssen vollständig mit dem Durchmesser der Einlass- und Auslassrohre sowie der Passkapazität der Schutzvorrichtung übereinstimmen.
  2. Bevor Sie ein PVC-Rückschlagventil für Abwasserrohre von 110 mm installieren, müssen Sie das Wasser im gesamten Steigrohr eines mehrstöckigen Gebäudes abschalten und, wenn möglich, die Nachbarn auffordern, keinen Wasserablauf zu verwenden.
Innenansicht und Discklappe (obere Abdeckung entfernt).
  1. Nach der Installation des Geräts müssen Sie den festen Sitz aller Verbindungen überprüfen und sicherstellen, dass die Verriegelungsplatte oder die Kugel nicht vibriert. Zu diesem Zweck sollte das System kurzzeitig mit maximaler Last versorgt werden, alle Verbindungen visuell prüfen und das Gerät auf Vibrationen prüfen.
  2. Um die Sicherungsplatte und den Ventilsitz von anhaftenden Ablagerungen und Fettablagerungen zu reinigen, lösen Sie die vier Schrauben am Gehäuse des Geräts, nehmen Sie den Deckel ab und reinigen Sie ihn manuell mit einem Schwamm oder einer harten Bürste, die in ein Reinigungsmittel eingetaucht ist.

Auf der oberen Abdeckung vieler solcher Geräte befindet sich ein spezieller Hebel, der das Schließen des Abflussrohrs erzwingt, beispielsweise bei starkem Regen oder bei planmäßigen Wartungs- oder Reparaturarbeiten.

Funktionsschema im Normalmodus und im umgekehrten Modus des belasteten Abwassers.

Tipp! Es ist besonders ratsam, während des Errichtens eines Hauses oder des Austauschs der internen Verkabelung gleichzeitig mit der Installation des gesamten Kanalnetzes Schutzabsperrventile einzubauen.

Fazit

Nach dem Lesen dieses Artikels wird deutlich, dass Sie durch die Installation eines Rückschlagventils für Abwasser mit eigenen Händen Ihr Haus sicher vor unangenehmen Folgen in Form von schwimmenden Fäkalien oder dem Eindringen von Nagetieren durch das Abwassersystem schützen können. Für weitere Informationen zu diesem Problem können Sie das Video in diesem Artikel ansehen oder ähnliche Materialien auf unserer Website lesen.
