Wie ist die steigung des abwasserrohrs?

Bei der Reparatur einer Wohnung, beim Bau eines eigenen Hauses werden die neuen technischen Systeme einschließlich Abwassersysteme ersetzt oder verlegt. Eine einfache, auf den ersten Blick falsche Aufgabe kann die Funktion des Abwasserentsorgungssystems beeinträchtigen. Viele Handwerker und Hausbesitzer wissen nicht, welche Steigung des Abwasserrohrs in der Wohnung und im Privathaus sein sollte, und bauen sie auf der Grundlage ihrer eigenen Intuition zusammen. In diesem Artikel berichten wir über den Neigungswinkel des Abwasserrohrs gemäß SNIP.

Vermeiden Sie Fehler

Es ist sehr wichtig, die korrekte Neigung der Abwasserrohre festzulegen, damit alle Abflüsse und Abfälle durch die Schwerkraft an den Ort ihrer Entsorgung gelangen. Eine unzureichende Erhöhung des Eintritts in das System im Vergleich zur Leistung kann zu einer Verzögerung der festen und schweren Komponenten in der Rohrleitung führen.

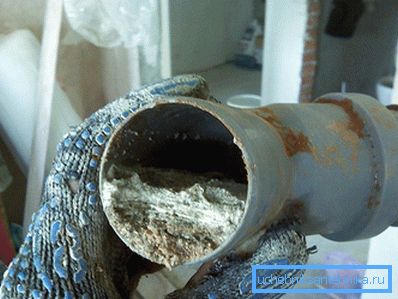

Fettablagerungen an den Wänden tragen zum Verstopfen bei. Wenn die Rohre stark gekippt werden, wird die Flüssigkeitsfraktion zu schnell austreten und schwere Partikel am Boden der Rohre hinterlassen. Infolge einer allmählichen Ansammlung tritt eine Blockade auf. Darüber hinaus erzeugt der schnelle Flüssigkeitsstrom einen Überdruck, der zum Auftreten einer Luftwelle mit Freisetzung eines unangenehmen Geruchs führt. Es wird empfohlen, Abschnitte des Kanalnetzes unkompliziert zu verwenden, dies ist wichtig, weil An Orten, an denen sich Ecken befinden, kommt es häufig zu Staus.

Die Parameter und Anforderungen für das Entwässerungsnetz innerhalb und außerhalb der Räumlichkeiten sind unterschiedlich. Sie unterliegen den einschlägigen Vorschriften - Bauvorschriften.

Einfache Möglichkeiten, den Winkel zu berechnen

In den folgenden Unterabschnitten dieses Artikels werden alle erforderlichen Formeln und Werte für strenge Berechnungen angegeben. Sie werden dann erforderlich sein, wenn der Bau eines Industriestandortes geplant ist oder eine Inspektion durch die zuständigen Dienststellen für die Inbetriebnahme durchgeführt wird. Zu Hause genug, um sich an ein paar einfache Regeln zu erinnern. Für ein Abwasserrohr mit einem Durchmesser von 110 mm sollte eine Steigung von 2 cm pro Meter vorhanden sein, und für ein Rohr von 50 mm sollte es 3 x 1 m sein. Was sagen diese Zahlen aus? Das bedeutet, wenn Sie eine Linie entlang der Mittelachse des Rohrs zeichnen und den Abstand von der Oberfläche messen, ist diese zuerst um 2 oder 3 cm größer als am Ende.

Um diese Nuancen zu berücksichtigen, gibt es mehrere Lösungen:

• An der Wand oder einer anderen vertikalen Fläche wird mit Hilfe einer Gebäudeebene eine gerade Linie mit einer Länge von 1 m gezeichnet, die an einer Kante des Segmentes nach 2 oder 3 cm nach oben abgesetzt wird und nun mit dem anderen Ende der gezogenen Linie verbunden wird. Neue Linie und entspricht der erforderlichen Neigung. Daran ist eine Ebene angebracht, und an der Stelle, an der die Blase abweicht, wird eine Markierung angebracht. Auf dem markierten Etikett kann der gewünschte Winkel angegeben werden.

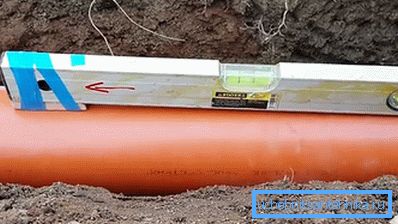

• Sie können den anderen Weg machen. Dazu benötigen Sie eine Pegelanzeige. Wir nehmen ein kleines Stückchen Brett und befestigen es mit Klebeband oder Klebeband von unten bis zum Ende des Werkzeugs. Dies sollte so erfolgen, dass die Stange 2 oder 3 cm dick war. Dies hängt alles von der verlegten Leitung ab. Die nächste Stufe wird auf das Rohr angewendet. Das Teil ohne Auskleidung sollte mit der Seite des Rohrs bündig sein, die in der Ebene höher liegen sollte. Jetzt steigt die Röhre an, bis die Blase genau in der Mitte stoppt.
• Wenn die Länge des Rohrabschnitts dies zulässt, können Sie den Wasserstand des Messgeräts verwenden. Zwei Flaschen sind normalerweise mit einer Skala markiert. Anfangs ist das Rohr so ​​eingestellt, dass die Werte auf den Etiketten gleich sind. Wenn sich der Pegel beruhigt, wird ein Ende des Rohrs angehoben, sodass das Wasser 2 oder 3 cm beträgt. Wenn das Niveau 50 cm beträgt, wird die Dicke des Stabes halbiert.
• Bei Vorhandensein einer Laserebene können Sie eine Linie projizieren und auf den gewünschten Wert zurückweisen. Wenn Sie sich darauf konzentrieren, können Sie die notwendige Neigung bereitstellen.
• In dem Fall, wenn das Rohr in die Rinne eingebettet wird, wird eine Linie gezeichnet, wie im Fall der Füllstandsmarkierung. Es wird auf die erforderliche Länge gezogen und eine Vertiefung hergestellt.

Normalerweise reicht es aus, das erste Segment mit einer Länge von einem Meter einzustellen, der Rest ist bündig mit dem ersten montiert. Wenn Sie einen Winkel für eine Rohrleitung von 2 m wählen, sollte der Neigungswert verdoppelt werden.

Vorschriften für häusliche Abwässer

Bei der Planung eines Abwassersystems in einem Wohngebäude (Haus) müssen die Anforderungen gemäß Abschnitt 8.3.2 des Regelwerks SP 30.13330.2012 „Interne Wasserversorgung und Abwasserentsorgung von Gebäuden erfüllt werden. Aktualisierte Version von SNiP 2.04.01-85 * “.

Die Berechnung der drucklosen Abwasserrohrleitungen erfolgt aus den Bedingungen der minimalen Strömungsgeschwindigkeit von 0,7 m / s und dem Befüllen der Rohrleitung mit 0,3. Die Berechnung muss die Bedingung erfüllen:

wo:

• K = 0,5 - für Rohrleitungen mit Rohren aus Polymerwerkstoffen;
• K = 0,6 - für Rohrleitungen aus anderen Materialien;
• V Geschwindigkeit der Flüssigkeit m / s;
• d ist der Durchmesser der Rohrleitung mm;
• h-Pipeline-Befüllung (Höhe des Flüssigkeitsniveaus in der Rohrleitung), mm;

Es sei darauf hingewiesen, dass diese Verordnung seit 2013 die Bedingungen für die Annahme der Pipeline-Neigung geändert hat, die in SNiP 2.04.01.85 * festgelegt wurden. Um herauszufinden, wie die Neigung des Abwasserrohrs in einer Wohnung sein soll, da aufgrund einer unzureichenden Abwassermenge keine Geschwindigkeitsberechnung durchgeführt werden kann, berechnen Sie die minimale Neigung der Rohrleitung in Abhängigkeit vom Durchmesser aus dem 1 / D-Verhältnis.

Dabei ist: D der Außendurchmesser der Rohrleitung in mm.

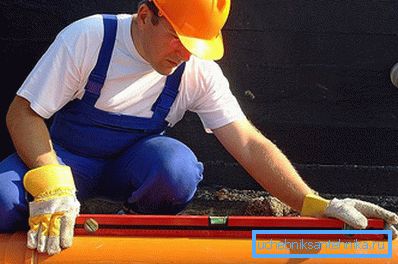

Berechnungsregeln

Für Bereiche, in denen die Bewegungsgeschwindigkeit des Abwassers nicht bestimmt werden kann, muss die Bedingung des freien Flusses von flüssigem Abwasser durch Rohrleitungen erfüllt sein. Die Steigung des internen Abwassersystems wird abhängig vom Durchmesser der Rohrleitung 1 / D berechnet.

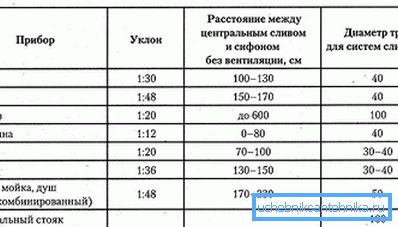

Rohre mit einem Durchmesser von 40-50 mm sollten mit einer Mindestneigung von 0,02 und einem Durchmesser von 85 und 110 mm - mit einer Neigung von 0,01 - verlegt werden.

Gemäß dem zuvor gültigen SNiP 2.04.01.85 wurden die Steigungswerte für Rohrleitungen mit einem Durchmesser von 40–50 mm - 0,03 und für die Durchmesser 85 und 110 - 0,02 eingestellt.

Die für interne Abwassersysteme berechnete minimale Steigung der Abwasserrohre im Joint Venture ist geringer als die für SNiP festgelegte Steigung der Rohrleitungen.

Dem neuen Joint Venture zufolge gibt es keine Beschränkungen für die maximale Neigung von Pipelines, obwohl dies im SNiP ausdrücklich vorgeschrieben wurde. Die Steigung sollte den Wert von 0,15 nicht überschreiten (mit Ausnahme von Abzweigungen von Instrumenten mit einer Länge von bis zu 1,5 m).

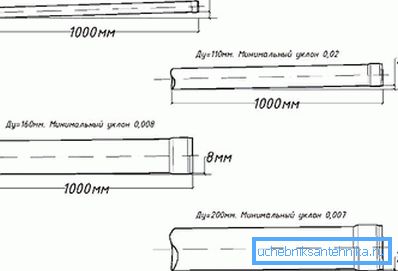

Die Neigungseinheiten der Abwasserrohre werden in mm angegeben. Eine Neigung von 0,02 bedeutet, dass die Rohrleitung auf einem Abschnitt von 1000 mm Länge um 20 mm abgesenkt wird. Wenn Sie dieses Verhältnis kennen, ist es möglich, die minimale vertikale Verschiebung für eine Rohrleitung beliebiger Länge zu berechnen.

Experten messen den Neigungswinkel des Abwasserrohrs nicht in Grad, obwohl diese Messung für viele bekannter und verständlicher ist. Das Messen der Verschiebung des Rohrs in der vertikalen Ebene liefert ein genaueres Ergebnis als die Bestimmung des Winkels in Grad. Der minimale Fehler führt zu einem Ungleichgewicht des gesamten Kanalsystems, es kommt zu Staus, Staus und einer ständigen Reinigung der Rohre.

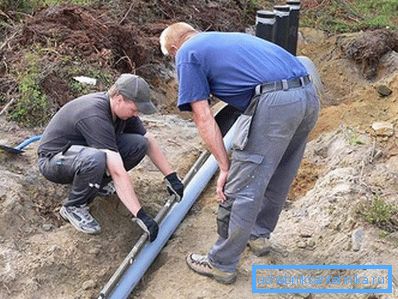

Standards für externe Abwässer

Die Neigung der Rohrleitung für externe Abwässer unterscheidet sich von der minimalen Neigung des internen Abwassersystems. Anforderungen an das externe Abwasser gemäß Regelwerk SP 32.13330.2012 „Kanalisation. Externe Netzwerke und Einrichtungen. Aktualisierte Ausgabe von SNiP 2.04.03-85 "

Für ein effektives Funktionieren des Abwassersystems wird die Bewegungsgeschwindigkeit des Abwassers auch vom Füllungsgrad der Rohre bestimmt. Die minimale Steigung des Kanalnetzes wurde aus den Bedingungen des minimalen Abwasserdurchflusses bestimmt. Die Steigungsrate hängt vom Rohrdurchmesser ab. Der Mindestabstand der Rohrleitungen für alle Abwassersysteme sollte für Rohre gelten:

• mit einem Durchmesser von 150 mm bis 0,8 cm pro Meter;
• Durchmesser 200 mm - 0,7 cm pro Meter.

Die Bedingungen für Abwasser an Land können unterschiedlich sein. Für einzelne Abschnitte des Netzes dürfen Steigungen für Rohre mit einem Durchmesser von 200 mm bis 0,5 cm pro Meter akzeptiert werden. 150 mm bis 0,7 cm pro Meter.

Mit allen Informationen können Sie eine qualitativ hochwertige Installation vornehmen. In Zukunft wird dies die Wartung der gesamten Anlage erheblich erleichtern.

Video

Dieses Video enthält Informationen zum Einstellen der Neigung des Abwassersystems, wenn es im Tunnel installiert wird:

In diesem Video wird beschrieben, wie die Steigung des Abwasserrohrs in einem Privathaus sein soll und wie es mit einem Smartphone eingestellt werden kann:
