Wc-sitzventil: welche versionen sind am zuverlässigsten?

Alle Wassertanks haben eine so komplexe Komponente wie ein Toilettenspülventil. Im Moment gibt es mehrere Varianten dieser Site. Sie sollten alles darüber wissen, bevor Sie das Gerät kaufen oder reparieren.

Knotenzuweisung

Der Zweck des Geräts ist wie folgt.

1. Es öffnet sich und gibt Wasser ab, wenn der Tank leer ist..
2. Verhindert den Wasserfluss nach dem Befüllen des Tanks im gewünschten Maße..
3. Das Verriegelungselement sorgt für einen konstanten Flüssigkeitsstand im Tank., Bei Druckabfall in der Wasserversorgung. Wenn der Druck im System um 0,1 MPa abfällt oder ansteigt, sollte sich der Wasserstand um nicht mehr als 0,4 cm ändern.

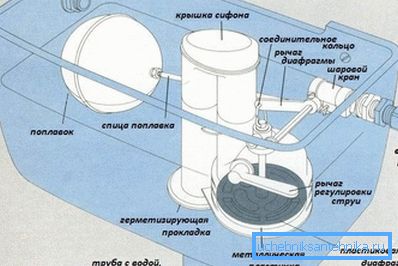

Das allgemeine Funktionsprinzip eines Toilettenspülerventils ist.

1. Wenn der Flüssigkeitsstand im Tank unter den zulässigen Wert sinkt, sinkt der Schwimmer und senkt den Hebel.
2. Der Druck auf die Schubstange fällt ab. Als Ergebnis beginnt Wasser in den Tank zu fließen.
3. Gleichzeitig beginnt der Schwimmer nach oben zu schweben.
4. Wenn ein bestimmter Pegel erreicht ist, wird das Ventil mit einem Hebel geschlossen, das Wasser wird nicht mehr aufgefangen.

Eine Vielzahl von Ausführungen von Schwimmerelementen hängt von vielen Arten von Entwässerungssystemen und Tanks ab. Zum Beispiel gibt es ein Rückschlagventil an der Toilette und ein direktes Gegenstück. Das Prinzip ihrer Arbeit ist sehr unterschiedlich.

Ventiltypen für Tank

Die Verschlüsse von Toilettenschüsseln können aus Metall oder Kunststoff bestehen.

Herstellungsmaterial

Teure Modelle von Entwässerungsmechanismen bestehen aus Bronze und Messing. Diese Metalllegierungen weisen eine gute Festigkeit und Steifigkeit auf, sind nahezu unempfindlich gegen Korrosion und widerstandsfähig gegen chemische und mechanische Belastungen.

Es kann sich dabei um einfache separate Einheiten (Bulk- und Ablassventil) sowie um komplexe vorgefertigte Einheiten handeln.

Beachten Sie! Hebelventilbaugruppen aus Legierungen werden nur für Modelle von Toilettenschüsseln der "Elite" -Klasse hergestellt. In der Kategorie "Business" werden die Absperr- und Ablaufelemente aus Metall getrennt vom Gegenstück des Füllers hergestellt. Dies vereinfacht das System erheblich, macht es vielseitig bei der Installation und ermöglicht die separate Reparatur von Komponenten.

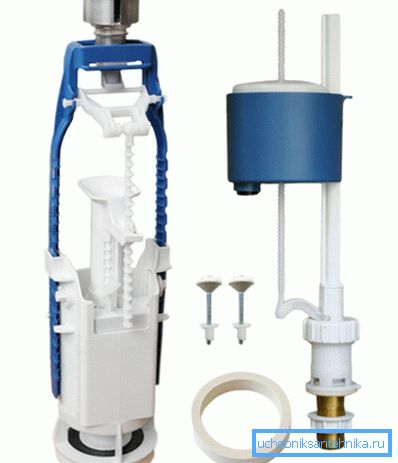

Meistens besteht das Toilettenspülerventil aus Kunststoff. Von der Qualität der Rohstoffe sowie der Genauigkeit der Herstellung der Elemente hängt der Gesamtpreis des Knotens ab. Mit anderen Worten, hier besteht eine direkte Beziehung - je teurer das Absperrventil des Tanks ist, desto haltbarer wird es sein.

Gerätekonfiguration

Das Verriegelungszubehör des Tanks hat nur zwei Konfigurationen: Sie können entweder ein separates oder ein kombiniertes System mit Ihren eigenen Händen installieren.

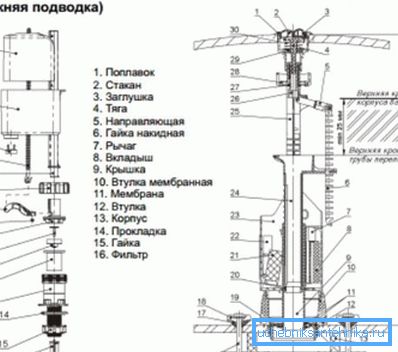

1. Ein separates Einlassventil für WC-Spülkasten und Ablassanalog ist wiederum montiert.
2. Die Verbindung solcher Elemente erfolgt nur durch Wasser.
3. Das Füllelement ist ein einfacher Knoten einer bestimmten Form mit einem Schwimmkörper.
4. Dass durch den Steuerschub, mit einer Erhöhung der Flüssigkeitsmenge auf das Ventil wirkt, schließt sie das Wasser.
5. Ein separates WC-Spülkasten-Ablassventil kann einen Druckknopf, Pedale, Zugkraft usw. haben.
6. Dieses Element hat einen volumetrischen Hals. Damit passt Luft oder mechanisches Ventil zusammen. Es kommt durch das Traktionssystem oder durch einen direkten Aufprall (Heben, Drücken) zustande.

Beachten Sie! Der Hauptvorteil separater Ablaufeinheiten ist die Möglichkeit, ihre einzelnen Elemente auszutauschen oder zu reparieren. Dieser Umstand erleichtert und reduziert die Arbeitskosten erheblich.

1. Kombinierte Mechanismen, bei denen sich die Füll- und Entladeelemente in einem Gehäuse befinden und durch eine gerade Linie miteinander verbunden sind, garantieren maximale Sicherheit und Zuverlässigkeit des Tankbetriebs.
2. Es ist erwähnenswert, dass solche Systeme schwer zu reparieren sind und zudem problematisch zu konfigurieren sind.
3. In der Anleitung wird jedoch darauf hingewiesen, dass ein solcher Knoten bei der Feineinstellung einwandfrei funktioniert.

Ventiltypen auf einer Konstruktion

Insgesamt gibt es drei konstruktive Ventilarten für Tanks:

• Croydon-Ventile;
• Membrananaloga;
• Kolbenvorrichtungen.

Croydon-Geräte

Solche Ventile sind technologisch veraltet, sie werden nur bei Modellen von Sanitärgeräten der Vergangenheit gefunden.

1. Sie umfassen einen Kolben mit einem Sattel, eine Hebelachse und einen Ventilkörper.
2. Das Wasser wird mit einem sich vertikal bewegenden Kolben zugeführt und abgeschnitten.
3. Es betätigt seinen Schwimmerhebel.

Dieses Design ist schnell abgenutzt. Daher schließt das Ventil in der Toilette mit der Zeit das Wasser nicht ab, es fließt und spritzt aus dem Toilettentank.

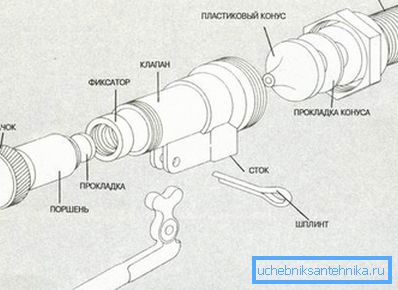

Kolben-Gegenstücke

1. Das Einlassventil der Kolbentoilette hat eine Achse in Form eines Hebels.
2. Es ist in Splint (Gabel) befestigt.
3. Wenn sich der Hebel horizontal bewegt, bewegt sich der Kolben.
4. Das berührt regelmäßig den Sattel. Dadurch wird der Wasserfluss in den Vorratsbehälter geregelt.
5. Der Kolben hat an seinem Ende eine Dichtung.
6. Wenn es mit dem Sattel zusammenpasst, stoppt die Dichtung den Wasserfluss.

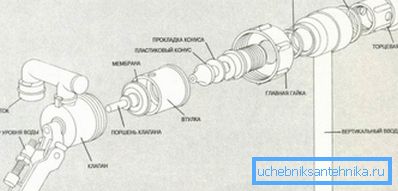

Moderne Knoten mit einer Membran

1. Ein solches Ventil in der Toilettenschüssel anstelle einer Dichtung ist mit einer Membran ausgestattet.
2. Produzieren Sie sie aus Gummi oder Silikon.
3. Während der Bewegung des Kolbens bewegt sich die Membran.
4. Daher verhindert es im erforderlichen Moment den Wasserfluss in den Tank.

Ähnliche Ventile sind die modernsten. Sie sind mit allen neuen Modellen von Sanitärgeräten ausgestattet. Darauf aufbauend lohnt es sich, näher auf Membranvorrichtungen einzugehen.

Sie sorgen für die schnellste Befüllung des Tanks mit Wasser und dessen Überlappung. Aufgrund der Qualität des Standorts und der Genauigkeit seiner Einstellung kann der Prozess der Rekrutierung von Flüssigkeit und deren Abgabe stumm oder sehr laut sein.

Beachten Sie! Der Hauptnachteil der Membranventile besteht darin, dass für ihren effektiven Betrieb im Sanitärsystem keine signifikanten Druckabfälle auftreten sollten. Ihr Wert sollte 0,1 MPa nicht überschreiten.

Damit der Mechanismus normal und so lange wie möglich funktioniert, ist es wichtig, dass das Wasser im Netzwerk sauber ist.

Wie funktioniert ein Membranventil?

Die Hauptbetriebsphasen des Geräts sind nachfolgend aufgeführt.

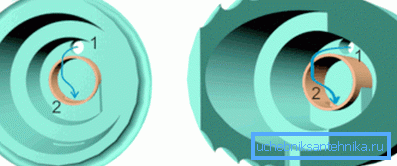

Erste Phase

1. In der ersten Phase ist das Ventil geöffnet. Währenddessen gelangt Wasser in den Tank. Die Membran, die der Strömungsrichtung der Flüssigkeit folgt, bewegt sich weg. Daher kann Wasser ohne Behinderung den Tank füllen.
2. Zunächst fließt die Flüssigkeit nur in den Vorabschnitt.
3. Damit sie direkt in den Tank kam, befindet sich in diesem Fach ein spezielles Loch. Das Verfahren ist ähnlich wie in Tanks, die mit Stangenventilen ausgestattet sind, jedoch ist eine Membran über den Kolben gespannt.
4. Es ist ein Lumen darin, ein Plastikstab wird durch es hindurchgeführt. Es hat auch einen Lumenabschnitt von 1 mm. Dank ihm fließt das Wasser teilweise in den Abfüllbereich.
5. Wenn sich der Schwimmer im abgesenkten Zustand befindet, wird im Kolben ein kleines Loch mit einem Durchmesser von nur 0,5 Millimeter gebildet. Durch sie fließt eine kleine Flüssigkeitsmenge in den Tank.
6. Aufgrund des ähnlichen Funktionsprinzips des Membranventils wird in den Vor- und Füllabschnitten und im dahinter liegenden Teil des Tanks der gleiche Druck erzeugt. Dies ist der grundlegende Unterschied zwischen einem solchen Mechanismus und einem Gegenstück mit einem Stangenventil.

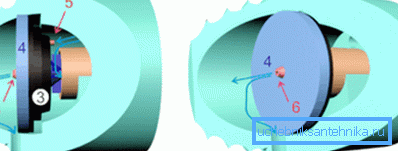

Zweite Stufe

1. In diesem Stadium dringt das Wasser in den Vorratsbehälter ein und schwimmt gleichzeitig mit dem Kugelschwimmer.
2. Der Prozess erhöht auch den Schaft mit Gummidichtung.
3. Die Dichtung verstopft das Loch.
4. Bei der nachfolgenden Bewegung der Stange wird der Kolben mit der Membran gegen den Sattel gedrückt. Dadurch wird der Füllabschnitt versiegelt.

Aufgrund der Tatsache, dass der Wasserdruck im Füllteil des Tanks mit dem Druck des Aufschwimmers zusammenhängt, wird die Membran sehr fest gegen den Sattel gedrückt. Dadurch wird verhindert, dass Wasser in den Speicher fließt.

Dritte Stufe

1. Die dritte Stufe ist das Ablassen des Wassers nach der Benutzung der Toilettenschüssel.
2. In diesem Moment, wenn die Flüssigkeit aus dem Tank herabkommt und in die Schüssel der Toilettenschüssel fließt, verschwindet die Druckwirkung des Schwimmers auf die Stange.
3. Zu diesem Zeitpunkt überlappt der Schlitz im Kolben die Stange nicht. Auf dieser Basis und im Füllabschnitt nimmt der Druck stark ab.
4. Der Druck bleibt nur vom Wasserversorgungssystem, und er wirkt mit der Membran auf den Kolben und bewegt sie zur Seite.
5. Aus diesem Grund geht der Ablassmechanismus wieder in die erste Stufe.

Fazit

Das Design des Ablaufsystems einschließlich seines Ventils ist für die Effizienz und Zuverlässigkeit der Toilettenschüssel von großer Bedeutung. Vergessen Sie bei der Auswahl eines Sanitärgeräts nicht, dass es mit seinem modernen Modell ausgestattet ist.

Das Video in diesem Artikel enthält viele zusätzliche Informationen.
