Wc-beckenablauf: design, reparatur, austausch

05-05-2018

Abwasser

Der Ablaufmechanismus für die Toilettenschüssel ist ein Mehrkomponenten-Design, das sich im Tank befindet. Die Funktion dieses Knotens bestimmt direkt, wie komfortabel das Gerät verwendet wird und wie gut die Spülung durchgeführt wird.

Moderne Mechanismen werden in der Regel mit einem ausreichenden Sicherheitsspielraum hergestellt, müssen jedoch manchmal repariert und ausgetauscht werden. Und damit wir diese Aufgabe mit den eigenen Händen in der richtigen Qualität erledigen können, ist es sinnvoll, zunächst die allgemeinen Prinzipien des Funktionierens des Systems zu verstehen.

Ein ziemlich komplizierter Mechanismus, der regelmäßig gewartet werden muss, ist dafür verantwortlich, Abfälle in das Abwassersystem zu spülen.

Entwässerung Design

Arbeitsprinzip

Der Abwassertank in einer modernen Toilettenschüssel ist ein Behälter, in dem sich ein unkomplizierter Mechanismus befindet.

Dieser Knoten ist für den abgemessenen Wasserfluss verantwortlich und arbeitet im automatischen Modus:

Wasser aus der Rohrleitung durch den Schlauch gelangt durch das Füllventil in den Tank.
Nach und nach füllt der Tank die Flüssigkeit auf die Steuereinrichtungen (wir sprechen im Folgenden über deren Aufbau), die bei Erreichen eines bestimmten Füllstands zu einer Verstopfung des Füllventils führt.
Wenn Sie die Taste auf dem Tankdeckel drücken, öffnet das zweite Ventil - den Abfluss. Wasser verlässt den Tank und das Füllventil öffnet sich wieder.

Eine solche alternative Aktion der Ventile ist sehr bequem: Wir müssen nicht sicherstellen, dass der Tank ständig gefüllt ist oder die Flüssigkeit nicht überläuft. Natürlich müssen alle Teile des Systems korrekt funktionieren, um einen reibungslosen Betrieb zu gewährleisten.

Hauptelemente

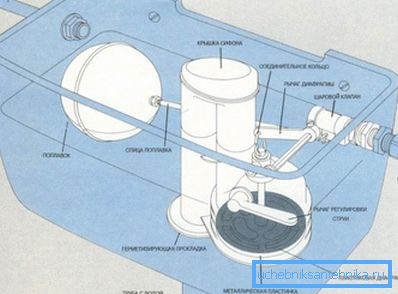

Der Mechanismus für einen Toilettenspülkasten kann sehr unterschiedlich konfiguriert sein, enthält jedoch fast immer drei Elemente:

Ventil zum Füllen des Tanks.
Schwimmer, um den Wasserstand einzustellen.
Überlaufsystem (Ablassventil).

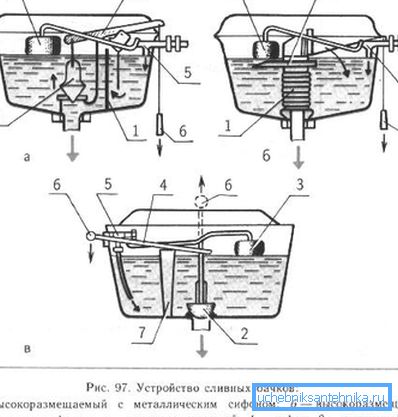

Beachten Sie! Die Anweisungen für den Spülmechanismus für eine Toilettenschüssel enthalten normalerweise eine Zeichnung der Ventile mit Angabe der Größe und Konfiguration dieser Elemente und Hilfsteile. Dieses Dokument wird uns bei der Durchführung von Reparaturen von unschätzbarem Wert sein.

Diese Teile wirken wie folgt zusammen:

Das Füllventil ist eine Düse, die in die Boden- oder Seitenwand des Abwassertanks eingebaut ist. Außen wird in das Abzweigrohr ein Gewinde geschnitten, an dem ein Rohr mit kaltem Wasser mit einer Befestigungsmutter oder einem anderen Anschlussstück befestigt wird.
Auf der Innenseite des Ventils befindet sich der Verriegelungsmechanismus, der mit dem Kipphebel verbunden ist.. Der Schwimmer ist am anderen Ende des Kipphebels befestigt - ein Kunststofftank, der mit steigendem Wasserstand ansteigt.
Wenn der Schwimmer abgesenkt wird, öffnet sich das Einlassventil. Wenn der Schwimmer angehoben wird, verschiebt sich das Joch allmählich und blockiert bei Erreichen eines bestimmten Niveaus den Verriegelungsmechanismus, der den Wasserfluss unterbricht.
Separat gibt es einen Ablassmechanismus, der durch Drücken eines Knopfes ein Loch im Boden des Tanks öffnet. Wasser dringt mit hoher Geschwindigkeit in die Toilettenschüssel und spült den Inhalt in den Abwasserkanal.

Beachten Sie! Moderne Modelle sind mit einem Doppelentleerungssystem ausgestattet: Durch Drücken einer Taste geben wir das gesamte Wasser ab, indem Sie die andere drücken - nur einen Teil davon.

Das Ablassventil ist üblicherweise mit einem sogenannten Überlauf ausgestattet.. Dieser Knoten schützt uns vor dem Überlaufen des Tanks: Wenn der Verriegelungsmechanismus aus irgendeinem Grund nicht funktioniert, läuft das Wasser nicht aus, sondern dringt einfach durch die leicht geöffnete Bodenklappe in den Abwasserkanal.

Trotz der scheinbaren Komplexität kann die Reparatur des Toilettenentwässerungsmechanismus sogar von einem Anfänger ausgeführt werden. Dazu ist es erforderlich, die Merkmale der an Ihrem Standort installierten Struktur zu verstehen und das entsprechende Ersatzteil zu erwerben. Damit Sie sich in typischen Situationen nicht verirren, geben wir nachfolgend einige nützliche Empfehlungen.

Reparatur und Wartung

Fehlerbehebung

In diesem Abschnitt erklären wir Ihnen, wie Sie den Spülmechanismus in der Toilette reparieren können. In der Regel verursacht die Reparatur keine besonderen Schwierigkeiten. In einigen Fällen ist jedoch ein vollständiger Austausch der Ablaufarmaturen erforderlich.

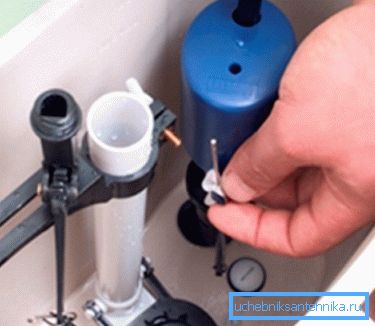

Der Schwimmer muss luftdicht sein, sonst funktioniert das System nicht.

Wenn das Problem lokal ist, müssen Sie nach einem einfachen Schema vorgehen:

Fehlerbeschreibung	Algorithmus der Reparaturarbeiten
Den Schwimmer mit Wasser füllen	Dies geschieht meist als Folge von Verschleiß oder mechanischer Beschädigung. Als vorübergehende Maßnahme kann der Schwimmer entfernt, gründlich getrocknet und mit einer feuchtigkeitsbeständigen Masse versiegelt werden. Bei der ersten Gelegenheit muss das Teil ersetzt werden, da der Preis minimal ist.

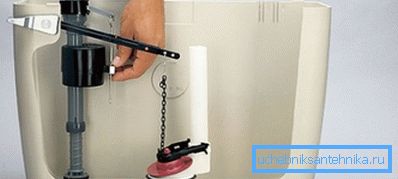

Leckage im Auslassventil	Meistens nimmt die Dichtheit mit der Zeit ab, als Folge eines Elastizitätsverlusts der Dichtungen. In der Anfangsphase können Sie den Ventildruck einstellen. In der Zukunft müssen Sie jedoch entweder die Dichtungen austauschen oder ein neues Teil installieren.
Probleme mit dem Ablassknopf	In den meisten Fällen werden solche Probleme durch das Ungleichgewicht der Wippe verursacht. Wenn dieses Teil aus Metall besteht, muss es gebogen werden, damit das Ventil richtig öffnet. Die Kunststoffwippe lässt sich leichter austauschen.
Es gelangt kein Wasser in den Tank	Vor dem Abnehmen des Deckels vom Tank das Wasser abstellen. Dann den Versorgungsschlauch demontieren und reinigen, dabei den Schmutz entfernen. Dasselbe machen wir mit dem Einlassventil. Wenn diese Manipulationen nicht geholfen haben, überprüfen wir die Funktion des Ventils selbst und führen gegebenenfalls einen Austausch durch.

Ersatzmechanismus

Wenn der Ablaufmechanismus in der Toilette defekt ist (dh die beschriebenen Methoden helfen nicht mehr), kann er jederzeit ersetzt werden.

Wir machen es so:

Wir erwerben Ablaufarmaturen des gleichen Modells, wie es bei Ihnen festgelegt wurde. Hier ist eine exakte Übereinstimmung sehr wichtig, da selbst kleinste Maßabweichungen zur Funktionsunfähigkeit des Mechanismus führen können.
Bevor Sie den Ablaufmechanismus in der Toilette wieder einsetzen, schalten Sie das Wasser ab und leeren Sie den Tank.
Nehmen Sie die Abdeckung vom Tank ab, nachdem Sie den Ablassknopf herausgeschraubt haben.
Trennen Sie dann alle Schläuche und zerlegen Sie das Innere des Ventils.
Schrauben Sie die Schrauben ab, mit denen der Tank an der Basis befestigt ist.
Entfernen Sie den Tank und dann den unteren Teil des Ablassmechanismus.

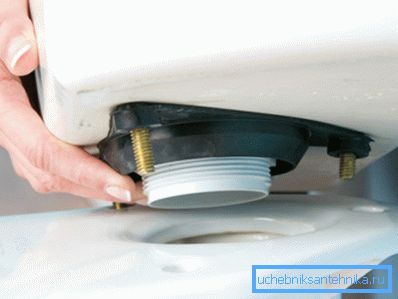

In einigen Fällen muss der gesamte Tank entfernt werden, um den Mechanismus auszutauschen

Beachten Sie! Sie können die Gelegenheit nutzen, um die Innenflächen der Toilettenschüssel zu reinigen, die im montierten Zustand nur schwer zugänglich sind.

Als nächstes in das freigelegte Loch neue Teile einbauen.
Wir bringen den Tank zurück und fixieren ihn mit den gleichen Schrauben. Wenn das Befestigungselement während des Betriebs verrostet ist, sollte es ersetzt werden.
Wir setzen die Montage des Mechanismus fort und nach Fertigstellung montieren wir die Versorgungskräne.

Als nächstes servieren Sie Wasser und stellen Sie sicher, dass keine Lecks vorhanden sind. Die erste Entladung wird bei abgenommenem Deckel durchgeführt, um den Betrieb des Systems zu überprüfen.

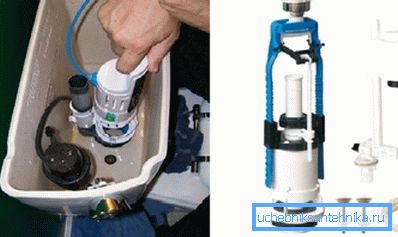

Installieren Sie alle Details der Ablaufarmaturen

Wenn alles in Ordnung ist, bringen wir die Abdeckung wieder an ihren Platz und fixieren sie mit der Taste.

Fazit

Das vollständige Auswechseln des Ablaufmechanismus im WC-Spülkasten ist relativ selten erforderlich: In den meisten Fällen kann die Leistung durch Korrektur eines oder mehrerer Teile wiederhergestellt werden. Aber selbst wenn das System nicht in Ordnung ist, kann ein unerfahrener Klempner das Problem beheben.

Das Video in diesem Artikel enthält ausführlichere Empfehlungen zu diesem Thema. Neulinge lohnen sich auf jeden Fall.
