Sturmabwassersystem

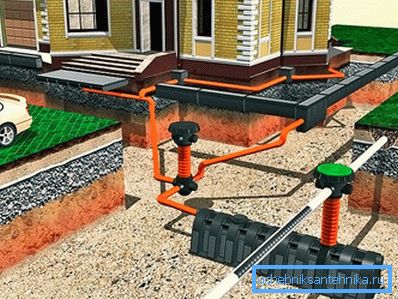

Die Regenwasserableitung ist so angelegt, dass günstige Lebensbedingungen und das Funktionieren von Haushalten beobachtet werden. Sie bietet einen technischen Schutz des Gebiets vor Überschwemmungen durch Oberflächenwasser und ist außerdem eine Vorsichtsmaßnahme gegen Überschwemmungen durch Grundwasser. Das Sturmabwassersystem ist ein Netzwerk aus Regenwassereinlässen, Schalen, Rohren und Brunnen, in denen Regen- und Schmelzwasser gesammelt und transportiert wird. Die Installation von Regenwasser ist teuer. Dies ist ein zeitaufwändiger Prozess, aber das gesammelte Sturmabwasser mit eigenen Händen hilft, Kosten zu sparen.

Arten der Oberflächenentwässerung

Derzeit werden zwei Arten von Sturmabwassersystemen eingesetzt, die sich gegenseitig ergänzen:

• Lineare Entwässerung - dient zum Sammeln von Schmelz- und Regenwasser aus einer großen Fläche.
• Punktentwässerung - wird zur lokalen Sammlung von Oberflächenwasser verwendet.

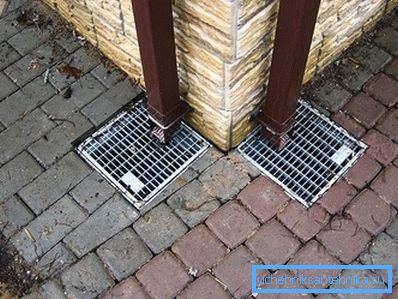

Lineare Entwässerungsschalen sammeln und transportieren Wasser von großen Flächen, punktförmig - übernehmen die Funktion der lokalen Wassersammlung (falls die vertikale Anordnung des Objekts nicht zulässt, dass Wasser durch Schalen umgelenkt wird) oder ein Inspektionsschacht. Oft wird auch eine gemeißelte Drainage verwendet, um Regenwasser aus Abflussrohren zu sammeln.

Storm-Abwassersysteme bestehen aus Kunststoff, Beton, Polymerbeton und Faserbeton. Jeder Tablettentyp ist für eine bestimmte Lastklasse ausgelegt. Im privaten Bau gibt es drei Klassen von Lasten:

1. A15 Fußgängerzonen, Radwege, Innenhöfe.
2. B125 Garagen und Parkplätze für Autos.
3. S250 Gehsteige, Garagen.

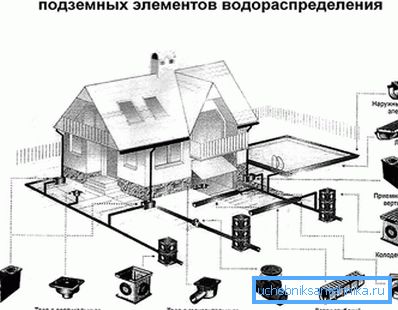

Berechnung und Design

Bevor Sie das Regenwasser bewerkstelligen, müssen Sie alle hydraulischen Berechnungen, Baupläne und Profile vornehmen. Die hydraulische Berechnung des Oberflächenentwässerungssystems wird auf der Grundlage der SNiP-Anforderungen durchgeführt, wobei die geoklimatischen und geometrischen Eigenschaften des Einzugsgebiets berücksichtigt werden, deren Ergebnisse den erforderlichen Querschnitt der Drainagewanne, die Anzahl der Abflussstellen und den Durchmesser des Drainagerohrs bestimmen.

Für hydraulische Berechnungen benötigen wir folgende Ausgangsdaten:

• Niederschlagsintensität am Standort der Regenwasseranlage;
• Art der Oberfläche (Rasen, Pflaster usw.) und deren Fläche;
• Geländesteigung;
• Dachfläche des Hauses und wirtschaftliche Strukturen.

Mit diesen Daten können Sie die Wassermenge berechnen, die Sie mit einer vereinfachten Formel aufnehmen möchten:

Q = q₂₀* F * Z, - wo

• q₂₀ - Die Regenintensität l / s pro 1 ha, die 20 Minuten dauert, wird gemäß SNiP ermittelt.
• F ist das Gebiet, aus dem Oberflächengewässer gesammelt werden, ha;
• Z ist der Durchschnittswert des Abdeckungsverhältnisses.

Für den privaten Bau reicht es aus, mit mehreren Z-Werten zu arbeiten:

• Rasenflächen, Bodendecker - 0,35;
• Macadam ohne Bindemittel - 0,4;
• Betonbeschichtung - 0,85;
• Asphalt-Betondecke - 0,95;
• Dach des Hauses - 1.

Die Wassermenge wird für jeden Abschnitt separat berechnet, der von einem einzelnen Einlass bedient wird. Die Kapazität der Entwässerungsschalen hängt vom Neigungswinkel, der Art und Größe der Schale ab - diese Daten werden vom Hersteller bereitgestellt.

Auf dem Plan sind die Positionen der Schalen, Punkteinlässe, Inspektionsschächte und Entnahmestellen anzugeben. Ein obligatorisches Element der Pläne ist, wenn das Profil nicht erstellt wird, das Vorhandensein von Markierungen, die die Steigungen in den Abschnitten und entsprechend die Wasserbewegung angeben. Bei einem komplexen Drainagesystem müssen Sie ein Profil mit Angaben zu den unteren Grenzen der Schächte, Brunnen und Abflussrohre erstellen.

Installationsmerkmale

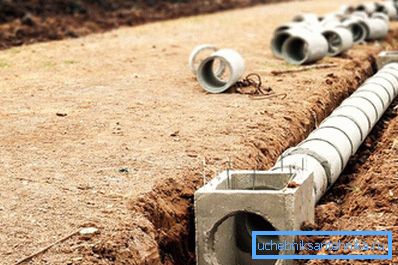

Planmäßig werden Gräben für den Einbau von Schalen und das Verlegen von Rohrleitungen vorbereitet. Um einen Sturmkanal zu installieren, benötigen Sie folgende Werkzeuge:

• Ebene;
• Hammer für Fliesen;
• Schnur;
• Schaufel;
• Maßband;
• Bulgarisch

Schnur markieren Sie die Zeilenebene, unter der die Reihe der Fächer freiliegt. Die Grabenbreite entspricht der Breite des Tabletts plus 10 cm Toleranz auf jeder Seite des Tabletts, und die Tiefe entspricht der Höhe des Tabletts plus 10 cm. Die Schnur wird knapp unter die Abschlussbeschichtung abgesenkt. Die Installation der Drainage beginnt an der Entladestelle. Die Schalen werden in einem Graben auf einer Betonunterlage mit der obligatorischen Zementierung installiert. Bei Bedarf wird das Tablett mit einem Hammer für die Fliese nivelliert, wobei die Kanten leicht mit einer Niveaukontrolle berührt werden. Die Dicke der Wände des Betonkäfigs hängt davon ab, welche Belastungsklasse angenommen wird. Bei Lasten der Klassen A15 und B125 muss die Dicke des Betonsockels 15 cm betragen, die Dicke des Betons an den Wänden beträgt 10 cm, bei der Lastklasse C250 beträgt die Dicke der Wände des Betonmantels 15 cm.

Bei der Installation von Kunststoffschalen kann Beton seine Wände verformen. Um dies zu verhindern, werden Tabletts zusammen mit Grills installiert. Damit die Gitter nicht mit der Lösung verschmutzen, können sie mit Plastikfolie umwickelt werden.

Damit Wasser ungehindert in das System einfließen kann und die Räder des Autos die Wände des Tabletts nicht zerstört haben, sollte der Kühlergrill um 3-5 mm unterhalb der Bodenoberfläche angebracht werden.

Die Tabletts werden mit dem "Dorn-Nut" -System mit der Verbindung verbunden. Um die Lebensdauer der Dusche zu erhöhen, sind alle Fugen in den Ablagen abgedichtet und auf der letzten Ablage ein Stopfen angebracht. Wenn die Tabletts schräg verbunden werden, müssen sie in einem Winkel von 45 ° geschnitten und verbunden werden. Dies sollte auch mit den Gittern geschehen. In der Regel kann die Mühle geschnitten werden, aber bei Polymer-Sand- und Betonschalen wird eine Diamantscheibe verwendet. Beim Sägen sollten Sie versuchen, beide Seiten des Tabletts zu greifen.

Bei der Montage von Tabletts ist zwingend ein Schutzrohr zwischen dem Grill und der beidseitigen Oberfläche vorzusehen, die mit Dichtungsmittel gefüllt ist.

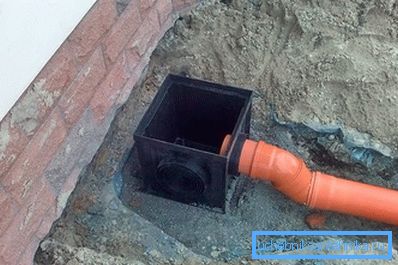

Die Trays sind über einen Sandabscheider mit PVC-Auslässen mit einem Durchmesser von 110–150 mm mit dem Sturmabwassersystem verbunden. Besser ist es, Bögen in einem Winkel von 45 ° zu verwenden. Der Müll kann nicht installiert werden, wenn im Regenwasser keine Schmutzgefahr besteht. In diesem Fall werden für den Anschluss an das System Trays mit einem vertikalen Abzweig oder eine Endkappe mit einem Loch zum Anschließen der Rohrleitung verwendet.

Es ist besser, das Abflussrohr von der Wanne oder dem Sandfang unter der Bodengefriermarkierung zu vertiefen. Dann lässt die warme Luft aus dem System kein Einfrieren des Wassers im Sandfang zu, wodurch das System über viele Jahre ordnungsgemäß funktioniert.

Die Bewegungsgeschwindigkeit des Regenwassers sollte zwischen 0,4 und 0,6 m / s betragen, wobei die Neigung am Boden minimal ist. Dadurch wird das Entwässerungssystem nicht verschlammt. Wenn keine natürliche Neigung der Oberfläche vorhanden ist, müssen Sie eine Kaskade aus Schalen oder Schalen mit einer Neigung verwenden, die einen Höhenunterschied erzeugt und die erforderliche Flussrate liefert.

Der Mindestdurchmesser der Pipelines für Regenwasser beträgt 110 mm, die Steigung der Pipelines muss mindestens 0,01 oder 1 cm / m betragen. Für ein 150-mm-Rohr beträgt die minimale Steigung 0,008.

Der Anschluss von Punkteinlässen oder Sandfallen an den Transportsammler sollte durch schräge T-Stücke oder Inspektionsbohrungen erfolgen.

Während des Betriebs sollten die Schalen regelmäßig von Ablagerungen gereinigt werden, während das Gitter entfernt wird, sowie das Ausheben und Reinigen des Filters aus dem Sandfang und der Abflussöffnung durchgeführt wird.
