Kanalrückschlagventil - gerätetypen und deren

Das Abwassersystem ist ein Kommunikationskomplex, dessen Funktion von vielen Faktoren abhängt. Jede Fehlfunktion kann eine große Gefahr für Ihr Eigentum und die Umwelt darstellen. Durch die Installation eines Rückschlagventils am Abwassersystem können Sie das System schützen, da das Gerät die Möglichkeit hat, Abwasser nur in eine Richtung zu bewegen, so dass die Flüssigkeit auch bei Verstopfungen in den Rohrleitungen verbleibt.

Ventile für PVC-Rohr 110 mm sind in fast jedem Sanitärgeschäft erhältlich

Funktionsprinzip und Produktversionen

Das Design selbst soll verhindern, dass Abwasser in die Räumlichkeiten eindringt, da die Flüssigkeit bei Verstopfung im System und Ablagerung in den Rohren dazu neigt, sich auf dem Weg des geringsten Widerstands zu bewegen.

Das System ist ein ziemlich einfacher Mechanismus, bestehend aus einer Membran, einem Hebel oder einem anderen Knoten, der die Bewegung von Fluid in nur einer Richtung ermöglicht, und dem Gehäuse, das meistens mit einem Deckel zum Reinigen von Schmutz ausgestattet ist.

Abhängig von den Eigenschaften des internen Geräts können alle Produkte in folgende Gruppen unterteilt werden:

  • Zwischenflansch.
  • Ball.
  • Heben.
  • Schwenken.

Wir werden jede der Optionen im nächsten Kapitel genauer untersuchen.

Auch in der Produktion können verschiedene Arten von Materialien verwendet werden. Berücksichtigen Sie dabei die Merkmale der einzelnen Materialien:

Kunststoff Die einfachste Option, deren Preis sich auf die meisten Budgetentscheidungen bezieht. Zu den Vorteilen zählt die einfache Montage mit eigenen Händen, da das Produkt mit allen erforderlichen Befestigungselementen ausgestattet ist. Es gibt viele Optionen für Rohrleitungen mit einem Durchmesser von 50 mm und 110 mm, und diese Abmessungen sind die wichtigsten bei Arbeiten in Privathäusern und Wohnungen
Gusseisen Eine teurere, aber auch langlebigere Option, die am häufigsten in Industrieanlagen eingesetzt wird. Eine sehr preiswerte Lösung, die aufgrund der großen Masse und der Korrosionsanfälligkeit von Jahr zu Jahr weniger verwendet wird.
Bronze und Messing Eine sehr attraktive Option für diejenigen, die eine hohe Festigkeit und Beständigkeit gegen aggressive Einflüsse benötigen, da diese Materialien praktisch keiner Korrosion ausgesetzt sind. Diese Lösung wird aufgrund ihrer erheblichen Kosten seltener als andere Optionen verwendet. Ähnliche Knoten können jedoch in vielen Systemen gefunden werden.
Edelstahl Ohne Zweifel die teuerste, aber auch die zuverlässigste Option von allen. Der Edelstahl kann nahezu jeder Substanz standhalten und behält während der gesamten Nutzungsdauer von mehreren Jahrzehnten hohe Leistungseigenschaften
Das elektrische Abwasserrückschlagventil aus Gusseisen wird in industriellen Anlagen für Rohrleitungen mit großem Durchmesser verwendet.

Merkmale des Geräts für verschiedene Produkttypen

Wie oben erwähnt, können Sie verschiedene Optionen für die Zusammenstellung von Produkten finden, wobei jede der Optionen ihre eigenen Merkmale hat. Betrachten Sie die gebräuchlichsten Arten von Rückschlagventilen und sehen Sie, was der Unterschied zwischen der einen oder anderen Option ist.

Wafer-Ventile

Diese Art von Gerät hat die folgenden Besonderheiten:

  • Systeme dieser Art haben zum größten Teil geringe Abmessungen und Gewicht, was ihre Installation und ihren Austausch ziemlich bequem und schnell macht. Bei der Auswahl einer bestimmten Option spielt die Kompaktheit oft eine entscheidende Rolle, da oft Platzmangel besteht, insbesondere in kleinen Räumen.
  • Ein weiterer unbestrittener Vorteil ist das Vorhandensein einer Konfiguration, die zur Befestigung bereit ist, da die Knoten mit Flanschen befestigt sind, die gekauft werden müssen. Darüber hinaus gibt es viele Ausführungsvarianten: Kunststoff, Gusseisen, Bronze, Edelstahl.

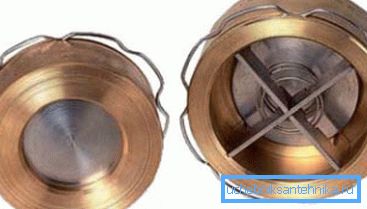

Das Abwasserrückschlagventil 110 mm ist kompakt und hochfest
  • Die gebräuchlichste Option bei privaten Konstruktionen sind Scheibenventile, bei denen eine spezielle Membran in Form einer Scheibe die Flüssigkeit hält, und anstelle eines Hebels eine Feder mit entsprechender Steifigkeit verwendet wird, so dass der Flüssigkeitsstrom nur in eine Richtung zirkulieren kann. Ein recht einfaches System, das leicht zu warten ist.

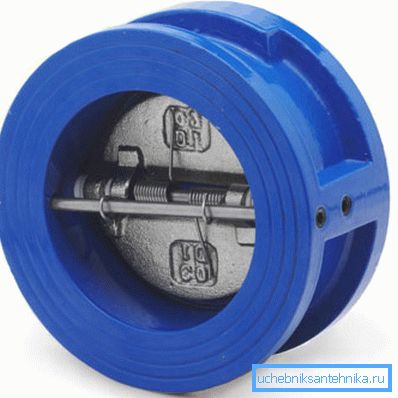

  • Die Klappen haben ihre eigenen Eigenschaften: Das System besteht aus zwei symmetrischen Klappen, die dank eines speziellen Federsystems, das als Begrenzer dient, nur in eine Richtung öffnen. Merkmale dieses Systems können Sie dem untenstehenden Foto entnehmen.
Ein einfaches, aber zuverlässiges System hat sich zu Recht eine große Beliebtheit bei Spezialisten erworben.

Beachten Sie! Es sei darauf hingewiesen, dass bei der Reparatur von Produkten dieser Gruppe, die mit der Entfernung des Elements einhergeht, ein Rohrstück mit entsprechender Länge und Durchmesser an seiner Stelle angebracht werden muss, damit der Abwasserbetrieb nicht unterbrochen wird.

Drehventile

Diese Produktgruppe hat folgende Eigenschaften:

  • Die Hauptarbeitseinheit ist eine am Hebel montierte Klappe oder Spule. Die Bewegung des Wasserflusses auf einer Seite hebt den Mechanismus an, und wenn die Flüssigkeit austrocknet, schließt der Hebel den Hohlraum und verhindert, dass die Flüssigkeit in das System zurückkehrt.

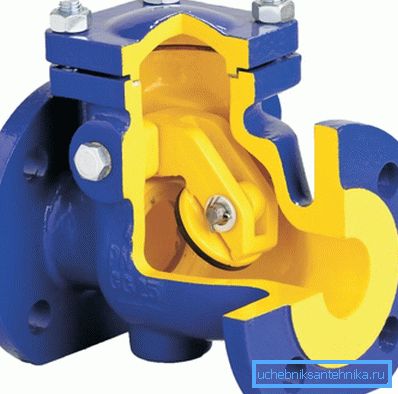

Solche Systeme werden meistens in einem Gussgehäuse hergestellt und auf Systemen mit großen Durchmessern verwendet.
  • Für die Haushaltskommunikation mit kleinen Durchflüssen von Abwasserströmen werden meist einfache, mechanisch wirkende Ventilversionen verwendet. Diese Option hat einen großen Nachteil: Bei erheblichen, oft unterbrochenen Flüssigkeitsströmen während des Schließens besteht die Gefahr eines Wasserschlags, der nicht nur das Ventil, sondern auch das gesamte System beschädigen kann.
  • Eine perfektere Option ist ein stoßfreier Mechanismus, bei dem die Rückführung der Spule sehr reibungslos erfolgt, so dass der hydraulische Stoß im System unter keinen Umständen auftritt. Diese Lösung hat nur einen entscheidenden Nachteil: die relativ hohen Kosten für Produkte, die bei kleinen Systemen nicht immer gerechtfertigt sind.

Tipp! Vergessen Sie nicht, für welche Option Sie sich auch entscheiden, es ist sehr wichtig, dass der Verkäufer Ihnen Dokumente zur Verfügung stellt, die die Qualität des Produkts und die Übereinstimmung mit allen in den relevanten Gesetzen festgelegten Regulierungsstandards bestätigen. Andernfalls besteht die Gefahr, dass Sie einen Knoten von geringer Qualität erwerben, der Ihr System wahrscheinlich nicht schützt.

Kugelhähne

Diese Option ist unter privaten Entwicklern am weitesten verbreitet. Ein Indikator für die Zuverlässigkeit und Haltbarkeit dieser Lösung ist die Tatsache, dass die Kugelköpfe von den meisten Fachleuten empfohlen werden, die professionell an dieser Art von Arbeit beteiligt sind.

Kugelhähne - die ideale Lösung für kleine Rohrleitungen

Die Vorteile umfassen die folgenden Faktoren:

  • Sie haben kein Problem, wie Sie ein Rückschlagventil in das Abwassersystem einbauen - die Durchflussrichtung ist auf dem Körper angegeben und Sie entsorgen es, da Abwasser fließt. Dies ist sehr praktisch für diejenigen, die keine Erfahrung mit solchen Arbeiten haben, da keine Installationsanweisungen erforderlich sind, alles ist klar.
  • Ein sehr einfaches Design sorgt für hohe Zuverlässigkeit und Langlebigkeit. Die Stahlkugel wirkt als Membran und die Feder als Hebel. Ein solches System ist fast unmöglich zu brechen und zu deaktivieren.
  • Im Gehäuse befindet sich oben eine Abdeckung, die mit zwei oder vier Bolzen befestigt wird. Wenn Sie es entfernen, können Sie das System schnell von Schmutz und Ablagerungen reinigen.
Das System ist sehr leicht zu reinigen.

Ventile anheben

Diese Lösung hat auch eine Reihe von Besonderheiten:

  • Die Hauptarbeitseinheit ist ein vertikales Hubventil, das mit einer Feder mit einer bestimmten Steifigkeit ausgestattet ist, um den Fluss von Fluid in nur eine Richtung zu ermöglichen.

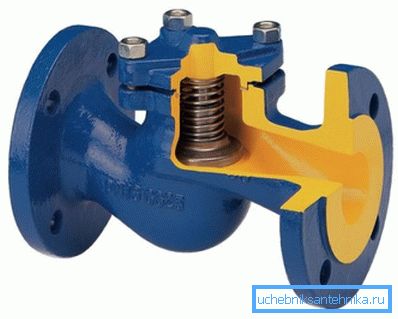

Das Design des Hubventils weist eine Reihe von Unterschieden auf, die sowohl Vor- als auch Nachteile sind
  • Ein großer Vorteil ist die Möglichkeit, die Baugruppe zu reinigen und zu reparieren, ohne die Rohrleitung zu zerbrechen und Elemente einfügen zu müssen. Das System ist sehr einfach zu warten, aber es ist erwähnenswert, dass solche Ventile häufiger verschmutzt sind.
  • Ein weiteres Plus ist die Möglichkeit, die beste Befestigungsmethode zu wählen. Es gibt Modifikationen, bei denen Flansche, ein Gewindeverfahren sowie Schweißgeräte installiert werden.

Es ist wichtig, die beste Option zu wählen, die für Ihr System und Ihre Betriebsbedingungen geeignet ist. Daher ist es am besten, sich mit Fachleuten zu beraten, um die beste Entscheidung zu treffen.

Darüber hinaus können nicht ein, sondern zwei oder mehr Ventile im System vorhanden sein, alles hängt wiederum von der Konfiguration der Rohrleitungen ab.

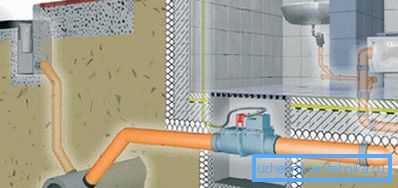

Es ist wichtig, die optimale Position des Knotens im System zu ermitteln und einen einfachen Zugang für die Wartung und Reinigung zu ermöglichen.

Fazit

Wenn es für Sie wichtig ist, ein zuverlässiges System zusammenzustellen, das bei Verstopfungen der Abwasserkanäle in Rohrleitungen vor Undichtigkeiten geschützt wird, muss ein Rückschlagventil im Kommunikationssystem vorhanden sein. Das Video in diesem Artikel enthält einige wichtige Merkmale des Themas.
