Kanalisation und klempnerarbeit: planung und installation

10-01-2018
Abwasser

Keine Wohnung kann den erforderlichen Komfort bieten, wenn keine modernen Ingenieurnetze vorhanden sind. Wenn die Wohnungen häufig bereits mit den erforderlichen Systemen ausgestattet sind, wird dieses Problem in einem Privathaus von jedem Einzelnen gelöst. Die Installation von Wasserversorgungs- und Abwassersystemen erfordert besondere Aufmerksamkeit, da der Gesundheitszustand der Bewohner direkt von diesen Systemen abhängt.

Ohne Wasser und Abwasser gibt es keine Zivilisation

Verschiedene Wasserversorgungs- und Abwasserentsorgungssysteme

Ein Wasserversorgungssystem ist ein speziell entwickeltes und entworfenes System, dessen Hauptzweck darin besteht, verschiedene Verbraucher in einem Wohn- oder Verwaltungsgebäude kontinuierlich mit Wasser zu versorgen. Einfach ausgedrückt, handelt es sich um eine Pipeline mit verschiedenen zusätzlichen Elementen (Pumpen, Filter, Tanks usw.), die Wasser in der erforderlichen Qualität von der Wasserzulaufstelle in das Badezimmer und in die Küche fördert (siehe auch Artikel Lokale Abwässer: Wege zur erfolgreichen Umsetzung).

Die Aufgabe des Abwassersystems ist das Gegenteil. Es ist notwendig für die Beseitigung von Abwasser, deren Ansammlung in speziellen Behältern und in einigen Fällen auch für die Behandlung.

Für den technischen Betrieb von Sanitär- und Sanitäranlagen gelten besondere Regeln und Vorschriften. Die Eigenschaften dieser Engineering-Netzwerke müssen vollständig mit ihnen übereinstimmen.

Die am häufigsten verwendeten autonomen Engineering-Netzwerke

Wasserversorgung und Abwasserentsorgung nach SNiP sind zwei Haupttypen:

  • zentralisiert - Wasserversorgung und Abwasserentsorgung erfolgt über die vorhandenen Siedlungsnetze;
  • autonom - Wasseraufnahme und Abfallentsorgung erfolgt mit einzeln installierten Geräten.

Die erste Option ist vor allem deshalb vorzuziehen, weil die Kosten für das Entwerfen und Installieren aller Systeme viel niedriger sind als beim Aufbau eigener Netzwerke. In diesem Fall besteht die Installation von Wasserversorgung und Abwasserentsorgung nur aus der Verlegung interner Rohrleitungen und ihrer Verbindung zur Stadtkommunikation.

All dies lässt sich leicht mit den eigenen Händen erledigen. Es ist nur erforderlich, die entsprechende Erlaubnis von Dienstprogrammen einzuholen.

Weit weg von allen Dörfern und Städten gibt es ein zentrales Abwasser- und Wasserversorgungsnetz. Deshalb müssen wir unsere eigenen Systeme entwerfen und bauen, indem wir Wasser aus einem Brunnen oder Brunnen nehmen und Abwasser mit einem Abwassertank oder einer biologischen Behandlungsstation filtern.

Foto der zusätzlichen Ausrüstung, die für die Anordnung der Wasserversorgung erforderlich ist

Die Betriebsregeln der Wasser- und Abwasserkanäle sehen eine Aufteilung in zwei große Gruppen vor.

Das Einstufungskriterium ist eine Methode zum Transport einer Flüssigkeit:

  1. Free-Flow In diesem Fall fließt das Wasser unter Einwirkung der Schwerkraft durch die Rohre. Alle Elemente müssen in einem bestimmten Winkel stehen.
  2. Druckkopf Es wird verwendet, wenn keine Möglichkeit besteht, ein Freistromsystem zu entwerfen und zu bauen (z. B. in Gebieten mit schwierigem Gelände). In diesem Fall müssen Pumpen verwendet werden, die Wasser pumpen.

Beachten Sie! Das Drucksystem kann nur in Gegenwart von Elektrizität arbeiten. Daher ist darauf zu achten, dass dieses Netzwerk ununterbrochen funktioniert. Sie müssen möglicherweise einen Stromgenerator kaufen und installieren, der bei Unfällen Strom für Strom liefert.

Design der Wasserversorgung und Abwassersysteme

Diese Arbeitsphase ist fast wichtiger als die Konstruktion. Bitten Sie am besten um Hilfe in speziellen Organisationen oder um Spezialisten mit relevanten Fähigkeiten und Qualifikationen.

Sie können dieses Geschäft nur durchführen, wenn Sie planen, ein einfaches Schema für die Wartung eines Landhauses aufzubauen. Andernfalls können Sie auf viele Probleme stoßen, für die viel Zeit und Geld aufgewendet werden muss. Manchmal müssen Sie den gesamten Prozess mit einem sauberen Fenster beginnen.

Ein Sanitär- und Abwassersystem kann kaum selbst entworfen werden.

Zunächst müssen Sie die Anzahl und Position der Wasserentnahmestellen aus dem Wasserversorgungssystem festlegen. Die einfachste Möglichkeit ist, wenn sich Küche und Bad in angrenzenden Räumen befinden. In diesem Fall können Sie eine einzelne Abwasserleitung verwenden.

Ein komplizierterer Fall ist ein zweistöckiges oder dreistöckiges Haus, von dem jedes auch eine Toilette oder ein Badezimmer hat. Es ist notwendig, mehrere Steigleitungen und möglicherweise dieselben kumulativen Brunnen oder Klärgruben zu verwenden.

Darüber hinaus müssen andere Berechnungen durchgeführt werden:

  • Wählen Sie eine Wasserquelle - es kann sich um einen Brunnen, einen einzelnen Brunnen oder nur um einen offenen Stausee (See, Fluss) handeln.
  • Ermittlung des Niveaus des Vorkommens von Grundwasser - Arbeiten zur geologischen Bodenuntersuchung können erforderlich sein (die vorhandene technische Planung und topologische Zeichnung des Grundstücks wird auch hilfreich sein);
  • den Bedarf an Trinkwasser bestimmen - wird am Tag berechnet und hängt von der Anzahl der Personen ab (dies ist erforderlich, um Ausrüstung mit der erforderlichen Kapazität auszuwählen);
  • Wählen Sie den Typ der Kläranlage oder des Vorratsbehälters, der am Standort installiert wird.
Bereite septische Tanks

Tipp! Als letzter Ausweg wird empfohlen, fertige Strukturen zu kaufen, die in Baumärkten verkauft werden. Es gibt Lagertanks aus Kunststoff, vorgefertigte Klärgruben und biologische Behandlungsstationen.

Installation von Engineering-Netzwerken

Der Bau der Wasserversorgung und der Abwässer vor Ort kann erst begonnen werden, nachdem das Projekt erstellt wurde.

Es sollte enthalten:

  • Installationsorte für verschiedene Elemente, Formteile und Beschläge;
  • Abmessungen bestimmter Elemente.

Um die erstellte Dokumentation leichter lesbar zu machen, sollten Sie die herkömmlichen Symbole für Sanitär und Sanitär verwenden. Für die Arbeit werden dann keine zusätzlichen Anweisungen benötigt.

Andernfalls besteht die Gefahr, dass Rohre mit einem kleineren Durchmesser, andere Absperrventile usw. verwendet werden. Und der falsche Abstand zwischen Wasserversorgung und Abwasser kann sogar zu Wasserverschmutzung im Brunnen oder Brunnen führen.

Herstellung von internen Rohrleitungen

Der Bau von Wasserleitungen und Abwasser im Haus beginnt nach dem Bau der Rahmenkonstruktion sowie der Anordnung des Daches.

Knoten des internen Wasserversorgungssystems eines Privathauses

Wir listen die wichtigsten Nuancen dieses Prozesses auf:

  • Der Durchmesser der verwendeten Wasserrohre wird basierend auf der Anzahl der Wassereintrittsstellen im Haus berechnet.
  • Bevor Sie die Rohrleitung in das Haus einführen, ist es ratsam, ein Abteilungsabsperrventil zu installieren, dann eine Buchhaltungseinrichtung und erst danach - einen Hauskran.
  • Alle Hauptelemente des Sanitär- und Abwassersystems (Pumpen, Filter, Messgeräte, Absperrventile usw.) sind im Keller installiert.
  • Es ist ratsam, die Installation von drei Pumpen vorzusehen. Die erste Pumpe liefert Wasser bei minimaler und maximaler Belastung, die dritte Pumpe - in Notsituationen.
  • Vergessen Sie nicht, die im Projekt vorgesehene Rohrneigung zu beachten.
  • Der Abstand der Trinkwasserleitung von der Abwasserleitung und anderen Leitungen (Gas, Heizung) muss mindestens 1,5 Meter betragen.
Das Vorhandensein mehrerer Pumpen ermöglicht eine rationellere Nutzung des Wasserversorgungssystems.

Tipp! Selbst wenn Sie Wasser aus einem Brunnen oder Brunnen nehmen, wird empfohlen, die Installation von Wasserzählgeräten nicht zu vernachlässigen. Es ist daher einfacher, die Kosten in natürlicher und monetärer Hinsicht zu berücksichtigen. Darüber hinaus kann damit beispielsweise die Wassermenge berechnet werden, die zum Füllen des Beckens, des künstlichen Teichs usw. erforderlich ist.

Externe Systemdichtung

Bei den im Freien verlegten Engineering-Netzwerken müssen Sie auf solche Momente achten:

  1. Die Tiefe des Verrohrungsgrabens muss größer sein als der Abstand, durch den der Boden im Winter gefriert. Dies verhindert das Einfrieren von Wasser und das Reißen der Rohrleitung.
  2. Beim Überqueren der Wasserversorgung und der Kanalisation sollte der Abstand zwischen den Rohren mehr als 40 cm betragen, außerdem sollte für diesen Standort ein spezielles Stahlgehäuse vorgesehen werden, das die Rohre für einen Abstand von 5 bis 10 Metern schützt (je nach Beschaffenheit des Bodens).
  3. Das Überqueren von Pipelines sollte nur im rechten Winkel erfolgen.
  4. Der Abstand zwischen den parallelen gepflasterten Rohrleitungen muss mindestens 1,5 Meter betragen.

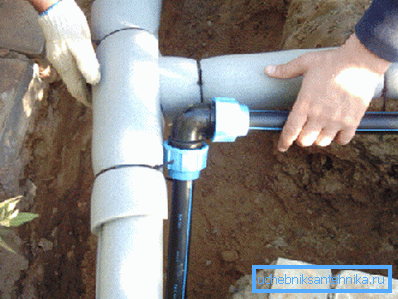

Die Installation von Netzwerken auf der Straße hat auch eigene Eigenschaften.

Fazit

Denken Sie daran, dass nicht nur die Betriebsdauer und das Fehlen von Unfällen von der korrekten Einhaltung aller Anforderungen abhängen, wenn Sie technische Netzwerke in einem Privathaus verlegen (siehe auch Artikel Autonome Abwässer in einem Privathaus: Auswahl der besten Option).

Weitere Einzelheiten zur Entwicklung und Gestaltung von Wasserversorgungs- und Abwassernetzen finden Sie im Video dieses Artikels.
